solidworks批量导出dwg

在 SolidWorks 中批量导出 DWG 文件，有以下几种主流方法，适用于不同场景和需求：

‌1. 使用 SolidWorks 自带的任务调度器（推荐）‌

适用于已保存的工程图（.slddrw）批量转为 DWG，无需手动操作。

‌操作步骤‌：

打开 ‌SOLIDWORKS Task Scheduler‌（可通过开始菜单或 SolidWorks 程序组启动）。

点击 ‌“输出文件”‌ 任务类型。

在“文件或文件夹”中添加要转换的 .slddrw 文件或包含它们的文件夹。

设置输出格式为 ‌DWG (.dwg)‌。

指定输出路径（可选择“与原有文件相同”或自定义文件夹）。

点击 ‌“选项”‌ 配置导出设置（如版本、比例、图层映射等）。

设置运行时间（立即或定时），点击 ‌“完成”‌ 启动任务。

此方法支持自动命名、多文件处理，并可排程执行 ‌‌

‌2. 使用“另存为”功能逐个导出（适用于少量图纸）‌

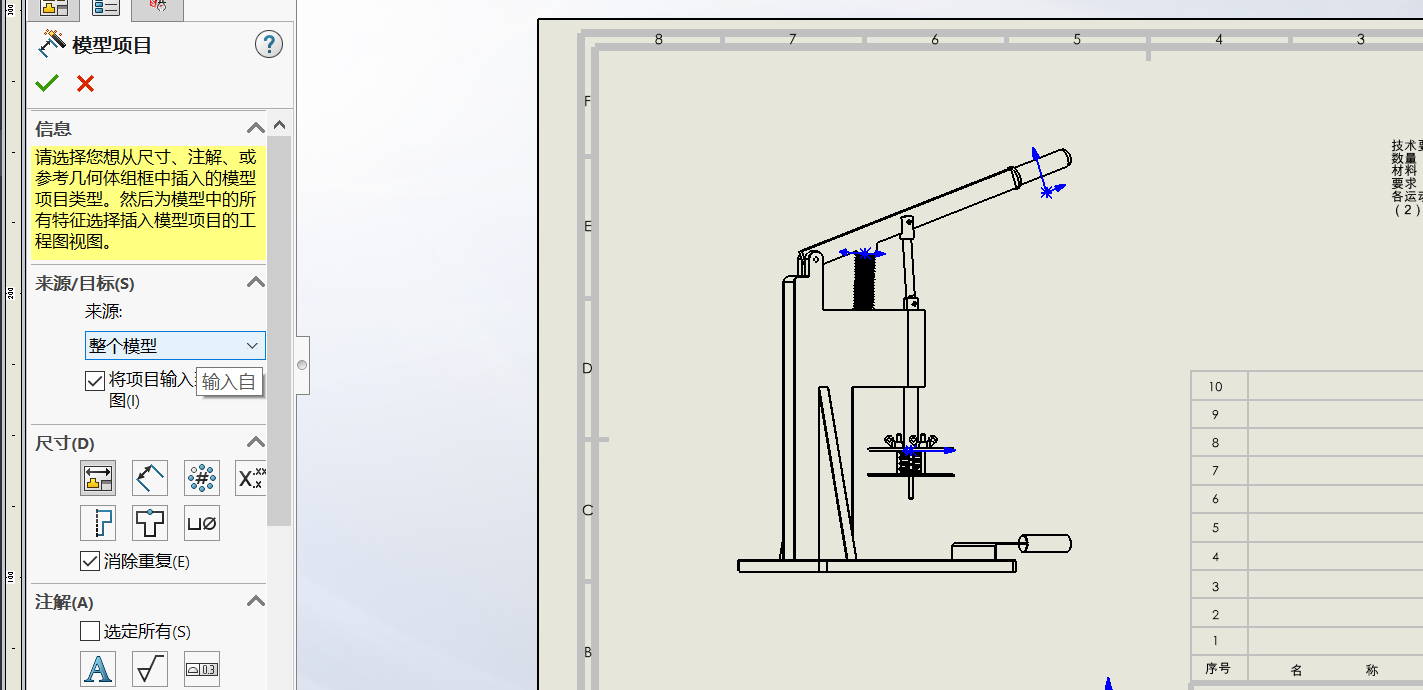

打开每个 .slddrw 工程图。

点击 ‌文件 > 另存为‌，选择保存类型为 ‌DWG (*.dwg)‌。

点击 ‌“选项”‌ 可设置：

‌文件版本‌（如 AutoCAD 2018）


‌比例输出 1:1‌

‌字体‌：建议选 ‌TrueType‌ 避免乱码

‌自定义映射‌：可加载 .sldlmd 文件保留图层/线型信息 ‌‌

⚠️ 此方式不支持批量，效率低，仅适合少量文件。

‌3. 使用第三方自动化工具（高效推荐）‌

已有开源或商业工具实现一键批量导出：

‌CSDN 博客提供的工具‌：支持 .slddrw 批量转 PDF/DWG，自动命名、统一格式 ‌‌

下载地址（请自行验证安全性）：


https://pan.baidu.com/s/1QZTOEYeX-CV4vg_X58XswQ?pwd=dhdw

‌熊工工具箱‌：宣称支持批量出图（PDF/DWG），提升效率 ‌‌

使用第三方工具前，请确认来源可信，避免安全风险。

‌4. 注意图层/线型丢失问题‌

批量导出时常见 ‌图层归0、线型变 continuous‌，原因及解决：

‌根本原因‌：非交互式导出跳过“导出选项”对话框，未加载图层映射文件（.sldlmd）‌‌

‌解决方案‌：

‌短期‌：使用 VBA 宏在 SaveAs3 前调用 SetLayerMappingFile（需 SolidWorks 2022 SP3+）‌‌

‌长期‌：在 PDM/PLM 系统中集成图层策略引擎，动态生成映射文件 ‌‌

总结建议

‌日常少量图纸‌：用“另存为”。

‌大批量、自动化‌：优先使用 ‌任务调度器‌ 或 ‌可信第三方工具‌。

‌注重图层保留‌：务必配置 ‌图层映射文件‌ 或使用支持该功能的脚本/工具。

如需官方操作指引，可参考：

SOLIDWORKS 2026 导出 DWG/DXF 文档 ‌‌
