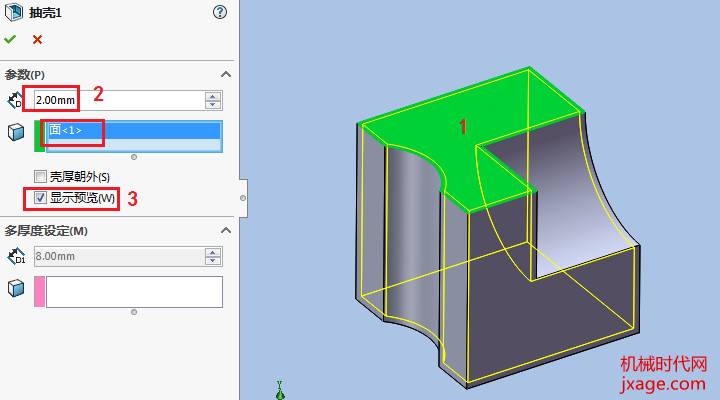

在 SolidWorks 中实现均匀挖槽,需根据槽的类型(如直槽、圆弧槽、沿曲面分布等)和分布方式(单个或多个等距槽)选择合适的方法。以下是几种常见且实用的操作方式:1. 使用“异型孔向导”创建标准槽口
适用于在平面上创建直槽口、沉头孔槽口等标准槽型,操作简便且精度高。
步骤:选择目标面。
点击 特征工具栏 → 异型孔向导,或通过菜单 插入 → 特征 → 孔 → 向导。
在 PropertyManager 中,类型选项卡选择“直槽口”或其他槽型。
设置槽口长度、尺寸方案(如圆弧中心至中心或切线至切线)。
在位置选项卡上,点击定位点并可按 Tab 键旋转槽口 90°。
点击 √ 完成创建
2. 使用“拉伸切除”配合草图绘制
适用于自定义形状的槽口,适用于方管、圆柱等复杂几何体。
步骤:在目标面上新建草图。
使用 “直槽口”命令(位于草图工具栏)绘制槽轮廓
完成草图后,点击 拉伸切除,设置切除深度。
确认生成槽口
⚠️ 若在圆柱侧面开槽,建议先创建基准面与圆柱相切,再在该基准面上绘制草图
3. 使用“包覆”命令在曲面上均匀开槽
适用于在非平面曲面(如圆柱、圆锥)上创建均匀凹槽。
步骤:在基准面上绘制槽的截面草图。
选择 插入 → 特征 → 包覆。
设置:源草图:刚绘制的槽草图。
面:圆柱侧面(或其他目标曲面)。
深度:如 1mm。
点击 √,槽将均匀“包裹”到曲面上
4. 使用“扫描切除”创建螺旋或沿路径槽
适用于沿螺旋线、曲线路径均匀挖槽(如螺纹槽、导槽)。
步骤:在圆柱端面绘制螺旋线(插入 → 曲线 → 螺旋线/涡状线)。
在垂直基准面上绘制槽截面草图。
使用 扫描切除,选择截面为轮廓,螺旋线为路径
5. 使用“凸舌和槽口”工具实现多个等距槽
适用于在装配体或钣金件中批量创建等间距槽口。
步骤:点击 钣金工具栏 → 凸舌和槽口。
在 PropertyManager 中设置槽口尺寸。
在槽选项下,勾选 “相等偏移” 并输入偏移值。
设置实例数和间距,点击 √ 自动生成多个均匀槽
6. 使用 Toolbox 自动生成标准凹槽(仅限标准件)
适用于为圆柱面添加 O 型圈槽、卡簧槽等标准凹槽。
前提:未从 3DEXPERIENCE 平台安装的 SolidWorks
步骤:选择圆柱面。
点击 Toolbox → 凹槽。
选择标准(如 ISO、DIN)、槽型(O 型圈、固定环等)。
系统自动匹配直径并生成凹槽
总结建议
平面开槽 → 优先用 异型孔向导 或 拉伸切除。
曲面开槽 → 推荐 包覆 或 扫描切除。
多个等距槽 → 使用 凸舌和槽口 功能。
标准件凹槽 → 利用 Toolbox(如适用)。
如需进一步操作演示,可参考官方帮助文档:SolidWorks 2026 帮助 - 添加凹槽
