solidworks直接编辑

根据SolidWorks官方帮助文档，‌SolidWorks直接编辑是一组无需依赖特征历史、直接修改3D模型几何体（如面、边线）的工具集‌，常用于编辑导入的非参数化模型（如STEP、IGES格式）。‌‌‌

什么是直接编辑？

‌核心功能‌：直接编辑允许用户通过移动、删除、调整大小等操作直接修改模型的几何形状，而无需编辑原始草图或特征历史。


‌适用模型‌：主要针对导入的实体模型（如Parasolid、STEP、IGES）或通过“输入诊断”修复的模型；对于原生SolidWorks参数化零件，建议使用特征管理器进行编辑。‌‌‌

如何启用直接编辑功能？

‌显示“直接编辑”选项卡‌：在SolidWorks命令管理器任意位置右键单击，选择“选项卡”，然后勾选“直接编辑”即可调出该工具集。


‌访问工具命令‌：启用后，可在“直接编辑”选项卡或“特征”工具栏中找到“移动面”“删除面”“调整面大小”等命令。‌‌‌

直接编辑的主要工具

‌移动面‌：可平移、旋转或等距选定的面，用于快速修改特征尺寸或位置。


操作方式：选择面后，使用Instant3D箭头、尺寸操纵杆或三重轴进行交互式编辑。‌‌‌

‌删除面‌：移除模型上的一个或多个面，常用于简化几何结构或修复导入模型。‌‌‌

‌调整面大小‌：修改圆柱面、圆锥面等规则面的直径或半径。‌‌‌

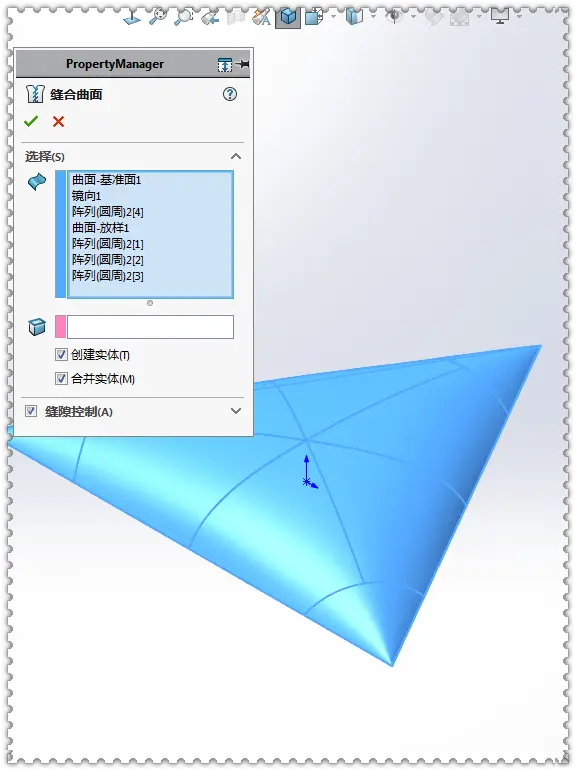

‌删除实体/曲面‌：移除整个实体或曲面体。‌‌‌
