sw工程图公差怎么标注上公差

在 SolidWorks（SW）工程图中标注公差，主要分为 ‌尺寸公差‌ 和 ‌形位公差‌ 两类。以下是基于最新公开资料整理的操作方法：

‌一、尺寸公差标注方法‌

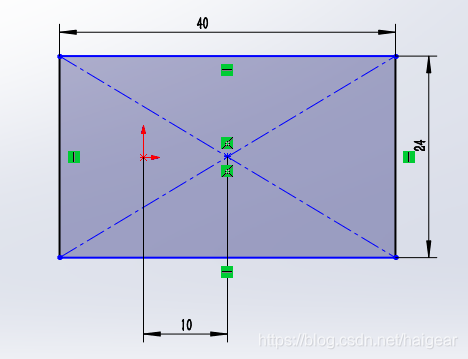

‌通过智能尺寸标注后设置公差‌

标注尺寸（如直径、长度）后，在左侧弹出的 ‌“尺寸属性”‌ 面板中，找到 ‌“公差/精度”‌ 选项。

点击下拉菜单，可选择多种公差类型：

‌对称公差‌：如 φ50 ±0.

‌极限偏差‌：分别输入上、下偏差

‌与公差套合‌：自动匹配孔轴配合（如 H8/g5）

‌基本尺寸加方框‌：用于理论正确尺寸

‌使用“与公差套合”标注配合公差‌

适用于标准配合（如间隙配合、过盈配合）：

选择配合类型（间隙、过渡、过盈）

选择孔/轴公差带（如孔选 H8，轴选 g5）

可勾选“显示括号”以符合国标习惯 ‌‌


‌手动输入上下偏差（适用于非标公差）‌

在注释中使用 ‌“层叠”格式‌：

输入尺寸（如 50）

在格式化工具栏选择 ‌“分数”‌ 或 ‌“层叠”‌ 模式

删除分数线，分别输入上、下偏差（如 +0.08 和 -0.05）‌‌

‌二、形位公差标注方法‌

‌先创建基准特征‌


在注解工具栏点击 ‌“基准特征”‌

选择模型上的基准面或轴线，标注基准符号（如 A）‌‌

‌插入形位公差框格‌

点击注解工具栏中的 ‌“形位公差”‌ 按钮（或通过菜单：插入 → 注解 → 形位公差）‌‌

在属性窗口中：

‌公差类型‌：选择直线度、平行度、同轴度等

‌公差值‌：输入数值（如 0.05）

‌基准‌：输入之前定义的基准字母（如 A）

可勾选 ‌“直径”‌ 符号（φ）表示圆柱形公差带 ‌‌

‌放置标注‌

将鼠标移至工程图中需标注的特征（如圆柱面），点击确认位置 ‌‌

‌三、推荐资源‌

‌官方帮助文档‌：SolidWorks 尺寸公差和精度范例 ‌‌

‌实战视频教程‌：

一个视频教会你SolidWorks工程图的公差标注 ‌‌

SolidWorks工程图公差的标注看这个视频就够了! ‌‌

⚠️ 注意：若使用的是较新版本（如 2024 或 2026），部分界面可能略有调整，但核心操作路径保持一致。建议结合当前软件版本界面操作。
