sw2016公差间距大

阅读数 4

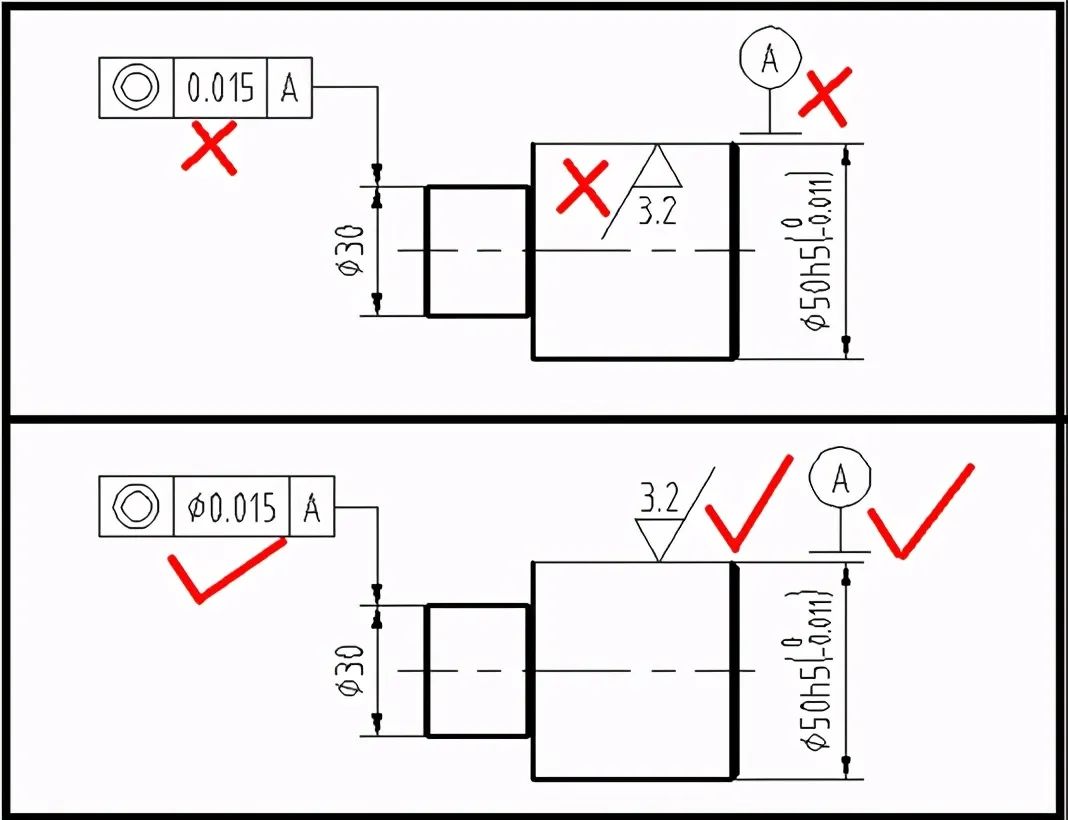

在 ‌SolidWorks 2016（SW2016）‌ 中，若发现工程图中标注的‌公差与基本尺寸之间的间距过大‌，可通过以下方法调整：

调整公差间距的方法

‌修改字体比例‌：

公差文字大小通常与基本尺寸字体比例相关。若公差显示过高或间距大，可减小公差字体比例。

操作路径：

工具 → 选项 → 文档属性 → 尺寸 → 在“公差”区域点击“字体比例”，将默认值 1.0 改为 0.5 或更小，确认后重新标注公差即可生效 ‌‌

‌使用自定义样式控制显示‌：

可创建不同公差样式的模板，分别设置字体大小、间距等参数，适用于需频繁切换公差格式的场景 ‌‌

‌检查标注标准与对齐方式‌：

SolidWorks 默认遵循国际制图标准，可能保留固定字符缓冲间距（如1.2字符）。若使用“双边”或“对称”公差类型，确保对齐方式为“居中”而非“左对齐”或“右对齐”，避免视觉上显得间距不均 ‌‌

‌手动调整文本位置（临时方案）‌：

选中标注尺寸 → 右键 → 属性 → 在“公差”选项卡中调整“水平偏移”或“垂直偏移”，但此法不推荐用于批量修改 ‌‌

⚠️ 注意：修改字体比例后，‌已标注的公差不会自动更新‌，需删除后重新插入才能生效 ‌‌

如需长期统一格式，建议将调整后的样式保存为‌工程图模板（.drwdot）‌，以便后续新建图纸自动应用 ‌‌
