ansys已知圆心和半径画弧

在 ANSYS 中，已知圆心和半径画弧，主要通过 ‌前处理器（Preprocessor）‌ 的建模功能实现。根据公开资料，常用方法如下：

主要操作方式

‌方法一：使用 circle 命令（命令流方式）‌

适用于精确控制起止角度，适合绘制任意弧段（包括半圆、四分之一圆等）。

示例命令（以原点为圆心、半径 10、绘制 0° 到 180° 的半圆）：

apdl

k,1,0,0,0 ! 创建圆心关键点


circle,1,10,0,180 ! 以关键点1为圆心，半径10，起始角0°，终止角180°生成圆弧

注：若未指定角度，默认绘制整圆；若需绘制小于360°的弧，必须明确指定起止角 ‌‌

‌方法二：使用菜单路径（GUI 方式）‌

路径：

‌Main Menu → Preprocessor → Modeling → Create → Lines → Arcs → By End KPs & Center‌

操作步骤：


创建圆心关键点（如 K,1,0,0,0）。

创建两个端点关键点（如起点 (10,0,0)、终点 (-10,0,0)）。

依次拾取两个端点和圆心，生成圆弧 ‌‌

‌方法三：使用 Center Arc 工具（DesignModeler 中）‌

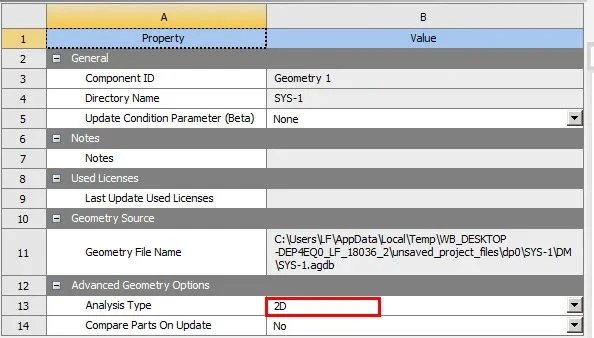

若使用 ANSYS Mechanical 或 DesignModeler：

进入 ‌Sketch‌ 模式。


选择 ‌Center Arc‌ 工具。

点击圆心 → 输入半径 → 设置起始角与终止角 ‌‌

注意事项

ANSYS 默认不支持直接绘制 ‌超过180° 的单段圆弧‌，需分段绘制或使用参数化方法 ‌‌

若使用命令流，确保工作平面（CS）与绘图平面一致（如 XY 平面）。

半径单位需与模型单位一致（如 mm、m 等）。

如需进一步操作指导，可参考官方帮助文档：ANSYS Help - Arc Creation ‌‌
