要将 Creo 的建模文件导入 ANSYS 并实现协同工作，主要有两种方式：静态导入（适用于简单或兼容性受限场景）和动态关联（推荐用于参数化设计与高效迭代）。以下是基于最新公开资料整理的操作指南：一、静态导入方式（适用于所有版本）
适用于无法配置动态关联或仅需单次导入的情况。
在 Creo 中导出模型
打开目标模型（零件或装配体）。
点击 “文件” → “另存为”。
选择通用格式（推荐 STEP (.stp/.step) 或 IGES (.igs)），避免使用 STL（仅适用于网格模型，不保留参数）
在 ANSYS Workbench 中导入
打开 ANSYS Workbench。
在项目概图中双击 Geometry（或右键 → Import CAD Geometry）。
选择刚保存的 STEP/IGES 文件，设置单位后点击“打开”
⚠️ 注意：静态导入后，若在 Creo 中修改模型，需重新导出并覆盖 ANSYS 中的文件，无法自动更新。
二、动态关联方式（推荐用于参数化设计）
通过插件实现 Creo 与 ANSYS Workbench 的双向联动，支持模型修改后自动同步。
前提条件
版本兼容：确保 ANSYS 与 Creo 版本匹配。例如：Creo 7.0 可关联 ANSYS 2022 R2（
）。
Creo 5.0 可关联 ANSYS 19.0 或更高（
）。
安装路径无中文或空格（否则需加引号）
配置步骤
定位插件文件
在 ANSYS 安装目录下找到：v222\aisol\CADIntegration\ProE\win64\WBPluginCreoCOM.dll（路径中的 v222 对应 ANSYS 版本号）
编辑 Creo 配置文件
打开 Creo 安装目录下的 config.pro 文件。
在末尾添加一行（根据实际路径调整）：pro
PROTOKDAT D:\Program Files\ANSYS Inc\v222\aisol\CADIntegration\ProE\ProEPages\config\WBPluginPE.dat
若路径含空格，需用英文引号包裹整个路径
重启 Creo
成功后，Creo 界面顶部会出现 “ANSYS” 按钮（如 Workbench）
使用流程
在 Creo 中完成建模并保存。
点击 ANSYS → Workbench，模型自动加载到 ANSYS Workbench 的 Geometry 模块。

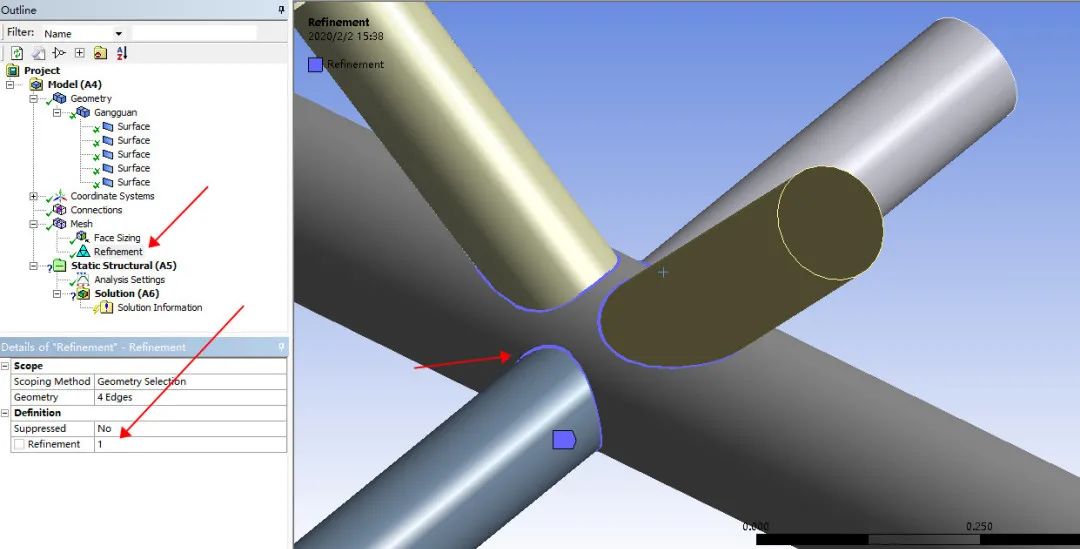

在 ANSYS 中右键 Geometry → Link to Static Structural（或其他分析类型）。
修改 Creo 模型后，点击 “更新模型”，ANSYS 中的几何会自动同步
✅ 优势：参数驱动、边界条件保留、无需重复网格划分。
三、常见问题处理
几何丢失或显示问号：检查装配体中每个零件是否仅有一个实体主体（删除多余空体）
在 ANSYS 中右键 Geometry → “从源处更新几何结构”
关联失败：以管理员身份运行 Creo 和 ANSYS。
关闭杀毒软件（可能误删 DLL 文件）
确保系统环境变量正确（通过 ANSYS 的 CAD Configuration Manager 配置更稳妥）
四、替代方案（若动态关联不可行）
使用 中间格式（如 STEP）手动导入，适合非参数化需求
对于复杂装配体，建议在 Creo 中先简化模型（移除倒角、小孔等非关键特征），再导出以提升兼容性
如需官方配置工具，可使用 ANSYS 自带的 CAD Configuration Manager（开始菜单搜索对应版本名称）
