梁网格划分的四大关键点（ANSYS Meshing详解）

01 研究背景

有限元结构分析中，线单元主要有四种，梁单元、管单元、杆单元以及绳索单元，其中梁单元最常用。

与实体模型和面壳模型不一样，划分线模型得到的单元没有组成网格形态，但习惯上称为线网格。本文主要介绍网格划分环节的两梁连接和梁壳连接。顺便介绍连接的其它方式。

两梁连接使用节点合并(Node Merge)，梁壳连接使用网格连接(Mesh Connection)。连接的其它方式介绍绑定接触 (Bonded Contact) 和固定关节 (Fixed Joint) 。

02 两梁连接

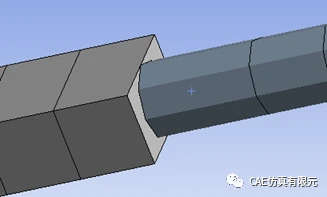

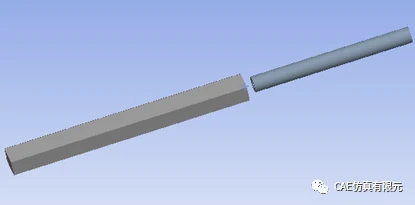

  两线模型之间有间隙，如下图所示。

   划分网格如下，两梁未连接。

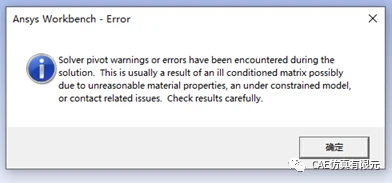

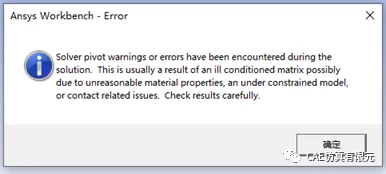

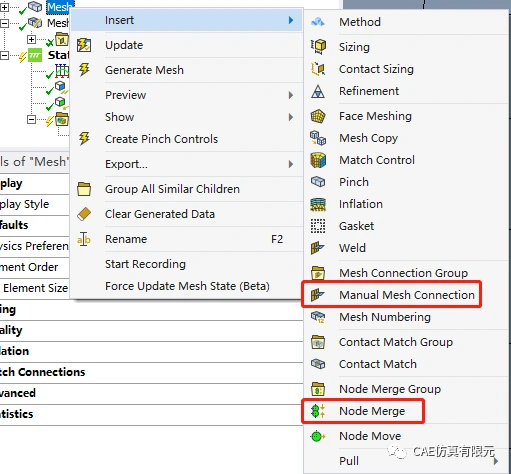

   插入节点合并(Node Merge)。

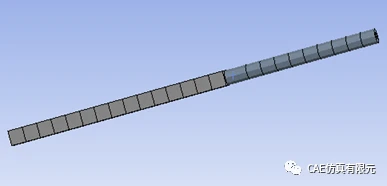

   从节点所在梁单元伸长，间隙消除，两梁连接上了。

03 梁壳连接

   线和面之间有间隙，如下图所示。

   插入网格连接(Mesh Connection)。

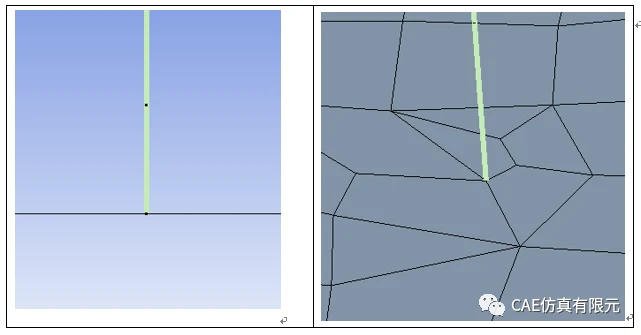

   梁单元和壳单元实现共节点。

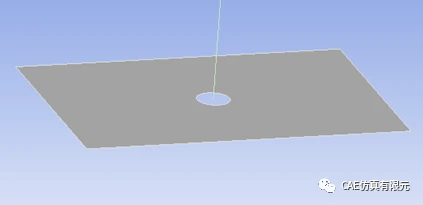

   线和面之间有间隙，如下图所示。

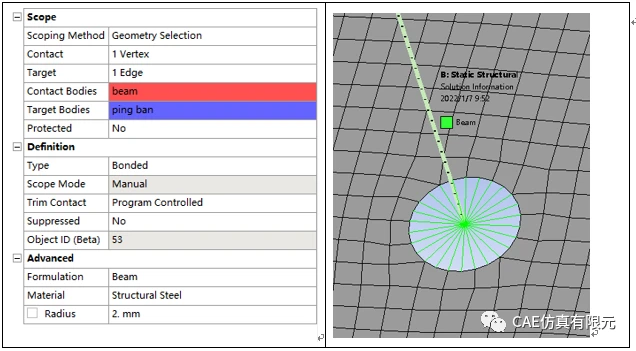

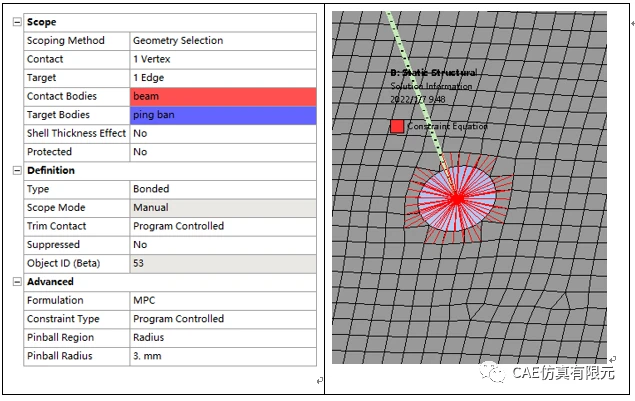

   插入绑定接触 (Bonded Contact)。

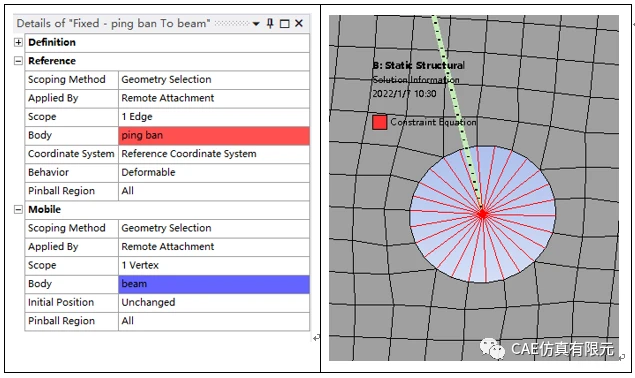

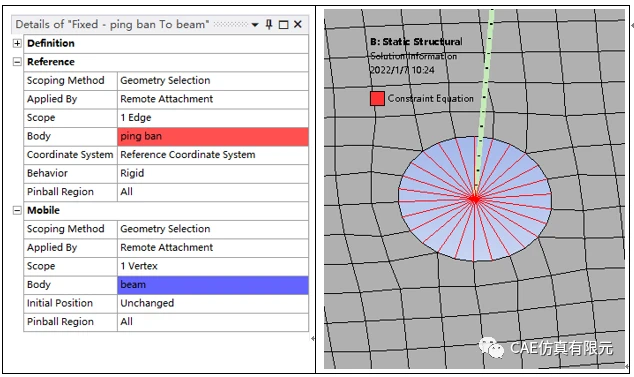

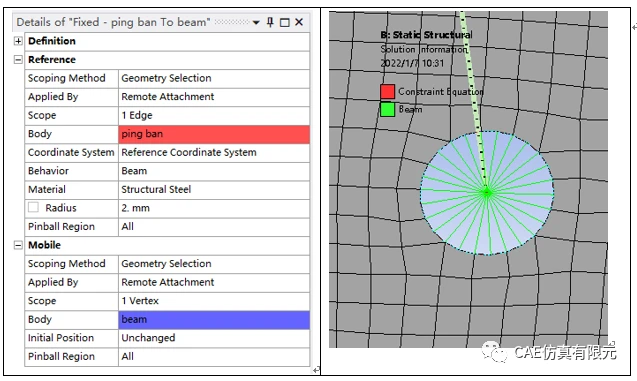

   插入固定关节 (Fixed Joint)

04 梁实体连接

   线和实体之间有间隙，如下图所示。

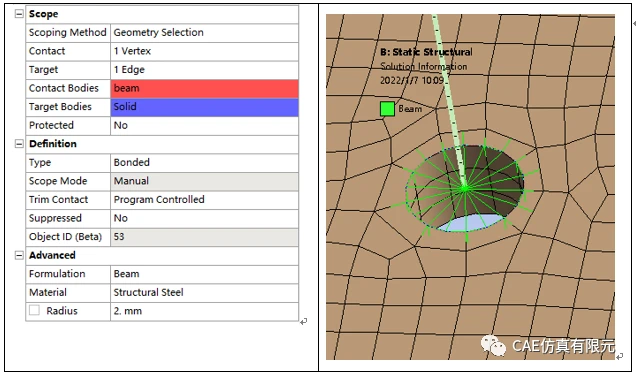

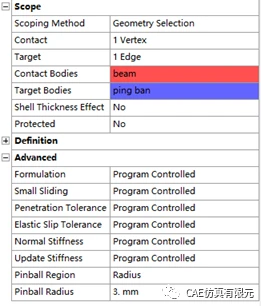

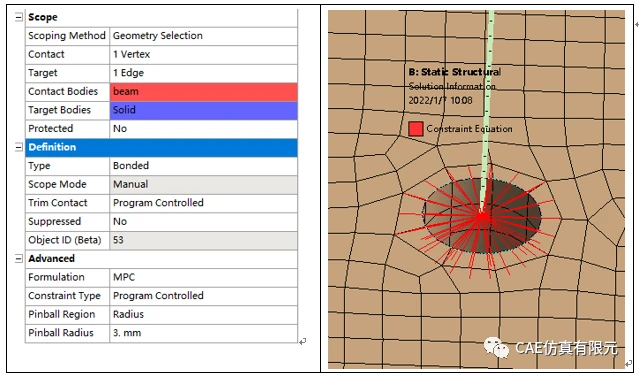

   插入绑定接触 (Bonded Contact)。

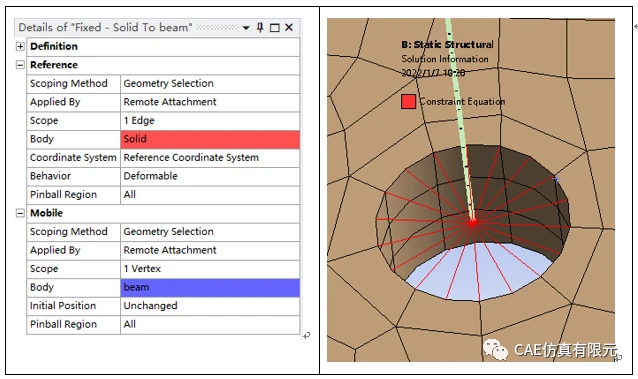

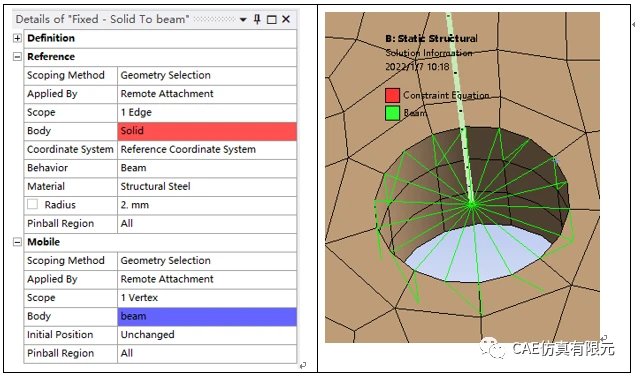

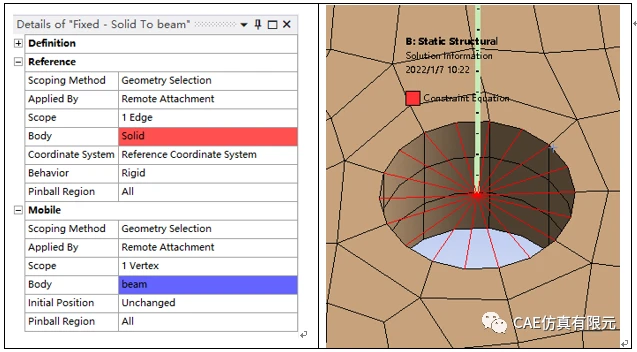

   插入固定关节 (Fixed Joint) 。
