SOLIDWORKS CircuitWorks 完全介绍

文章来源：卓盛信息（400-696-5950）

一、什么是 CircuitWorks？

CircuitWorks 是 SOLIDWORKS 软件中的一个插件工具，它搭建了电气设计（ECAD）与机械设计（MCAD）之间的桥梁 。简单来说，它允许机械工程师将印刷电路板（PCB）的设计数据直接导入 SOLIDWORKS 中，生成精确的 3D 模型，并支持在两个设计领域之间进行双向数据交换和协作 。

在过去，电气工程师和机械工程师通常是独立工作的：电气团队负责设计电路板和内部逻辑，机械团队负责设计产品的外形和结构 。这种工作模式容易导致电路板与外壳不匹配、安装孔位置偏移等问题，不得不制作昂贵的物理原型来验证，耗费大量时间和成本 。CircuitWorks 的出现正是为了解决这一痛点。

二、CircuitWorks 的核心价值

1. 优化工作流程，实现双向协作

CircuitWorks 不仅支持将 PCB 设计导入 SOLIDWORKS，也支持从 SOLIDWORKS 将机械设计约束（如安装孔位置、禁布区）导出回 ECAD 工具。这种双向编辑能力可以无缝融入现有的产品开发流程，无论设计是从电气还是机械开始 。

2. 改进集成，提升设计准确性

将 PCB 作为 SOLIDWORKS 装配体导入后，工程师可以利用 SOLIDWORKS 完整的工具链进行进一步分析。例如：

• 使用 SOLIDWORKS Flow Simulation 进行热分析，防止电路板过热
• 使用 干涉检查 功能，确保电路板与外壳完美匹配
• 生成专业的、照片级的产品渲染图

3. 简化沟通，打破团队壁垒

通过 CircuitWorks，电气团队和机械团队可以在设计文件上自然展开协作，所有的编辑、修订和标记都能被跟踪和审核，大大简化了沟通流程 。

三、两种主要工作流程

CircuitWorks 的强大之处在于它与流程无关，可以适应不同的组织协作模式 。

流程一：ECAD 驱动

这种模式适用于由电气工程师主导设计的情况：

1. 电气设计：电气工程师使用 ECAD 工具设计 PCB，然后将设计文件（如 IDF、IDX 格式）发送给机械团队 。
2. 导入 SOLIDWORKS：机械工程师通过 CircuitWorks 插件将 PCB 文件直接导入 SOLIDWORKS 。
3. 机械设计:机械工程师将电路板融入到整体产品设计中，进行必要的仿真和调整 。
4. 设计迭代：将修改后的设计反馈给电气团队审核，反复迭代直至满意 。

流程二：MCAD 驱动

这种模式适用于由机械约束主导设计的情况：

1. 机械设计：机械工程师先在 SOLIDWORKS 中设计 PCB 的物理封装，包括外形、安装孔、禁布区等 。
2. 导出给电气团队：利用 CircuitWorks 将设计导出为中性文件（IDF/IDX），发送给电气工程师 。
3. 电气设计：电气工程师将文件导入 ECAD 工具，根据物理约束构建电气系统 。
4. 设计迭代：电气工程师将修订后的设计发回机械团队，进行下一轮审核 。

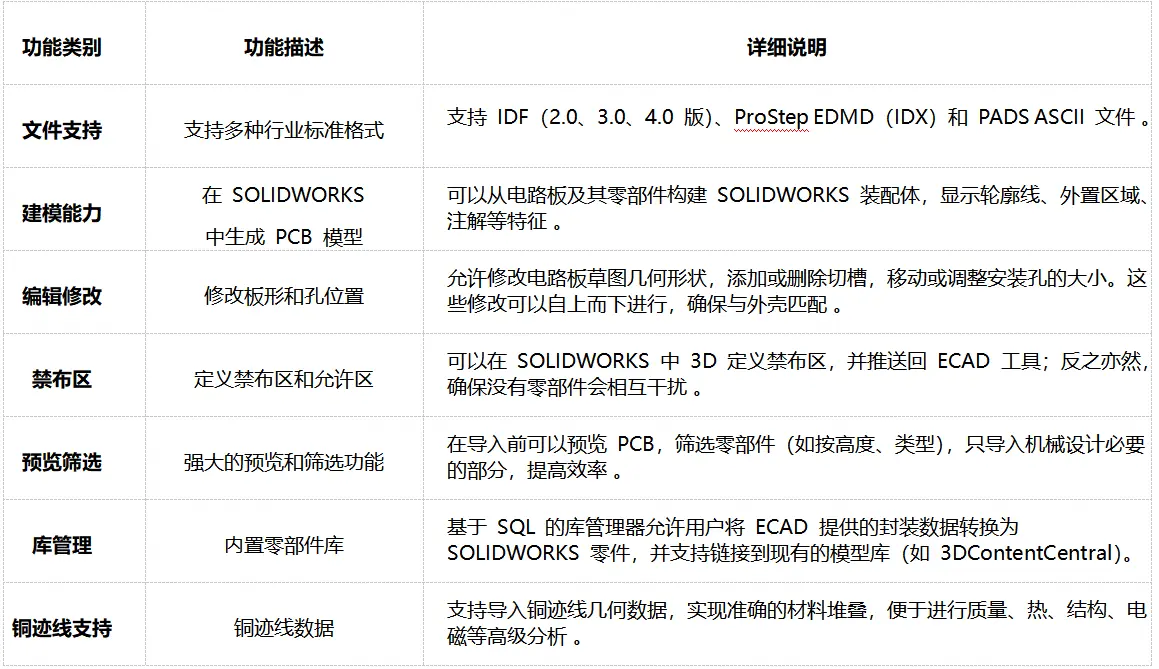

四、主要功能详解

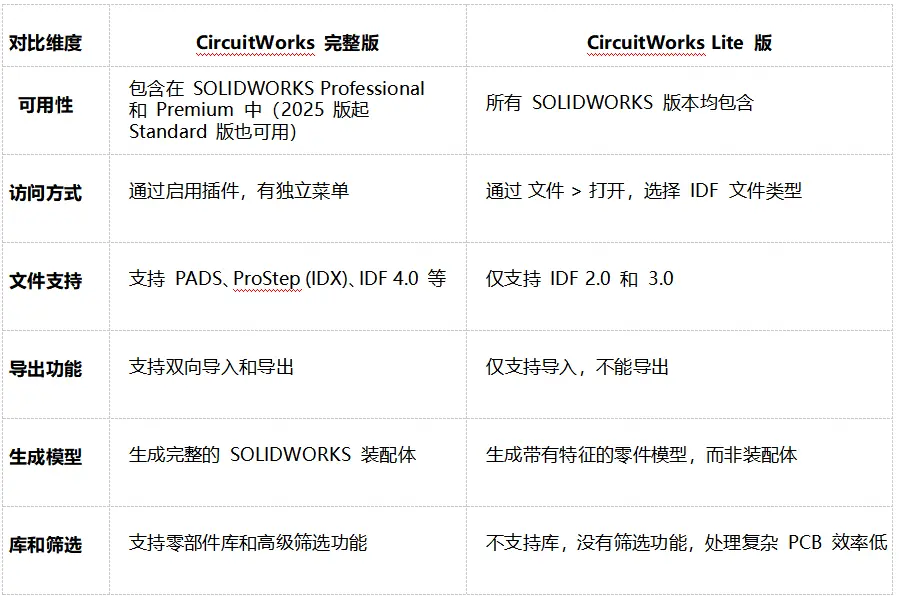

五、完整版与 Lite 版的区别

需要注意的是，SOLIDWORKS 中提供了两个版本的 CircuitWorks 功能 。

六、SOLIDWORKS 2025 中的新功能

SOLIDWORKS 2025 为 CircuitWorks 带来了一系列重要更新 ：

1. 更广泛的可用性

CircuitWorks 现在在所有级别的 SOLIDWORKS（包括 Standard）中均可使用，让更多用户能够接触并受益于 ECAD-MCAD 集成 。

2. 用户界面全面革新

界面经过重新设计，拥有全新的外观，导航更简便，并且更好地适配了 4K 高清显示器，提升了用户体验 。

3. 增强的 IDX 文件能力

IDX 文件的功能得到了显著扩展，现在可以包含更详细和准确的电气设计数据，例如：

• 铜迹线几何：可以跨所有层（顶层、底层和内层）可视化铜迹线，便于进行热分析和冲击验证 。
• 概念阶段快速建模：在设计早期阶段，可以利用 IDX 文件快速生成电路板组件的 3D 概念模型，无需等待完整的详细设计 。

七、如何启用 CircuitWorks

启用 CircuitWorks 插件非常简单 ：

1. 在 SOLIDWORKS 菜单栏上，单击 工具 > 插件。
2. 在插件对话框中： 要在当前会话中使用，请在 活动插件 下勾选 CircuitWorks。 要在每次启动 SOLIDWORKS 时自动加载，请在 启动 下勾选 CircuitWorks。
3. 单击 确定。 启用后，SOLIDWORKS 菜单栏会出现 CircuitWorks 菜单，即可开始使用 。

八、总结

CircuitWorks 是 SOLIDWORKS 中一个功能强大的协作工具，它通过双向数据交换，有效地消除了电气与机械设计团队之间的隔阂。它不仅能够确保 PCB 在机械上的完美匹配，减少物理原型制作，还能将 PCB 设计纳入完整的 SOLIDWORKS 分析和可视化流程中。随着 SOLIDWORKS 2025 的到来，CircuitWorks 变得更加易用和强大，进一步简化了机电一体化产品的开发流程，有助于企业缩短产品上市时间 。
