solidworks形位公差引线添加折弯右键添加转折点

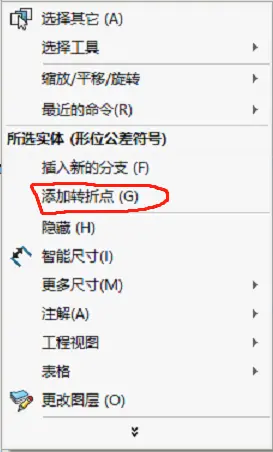

形位公差引线要折弯，右键添加转折点，以前标出来都是一条直线拉到底，看着别扭，现在知道怎么加了。标注形位公差的时候，引线从特征拉出来，先不要点确定，在引线上右键，菜单里有添加转折点，点一下多一个转折点，拖转折点就能把引线折成任意形状，想加几个加几个，右键一次加一个，拖到合适位置就行。

具体路径，注解工具栏，形位公差，符号选平行度或者垂直度，公差值填0.02，基准选A，引线拉出来，在图形区空白处右键，添加转折点，转折点出现后鼠标拖动，引线跟着折，折弯角度不用管，拖成什么样就是什么样，想折90度就拖到垂直，想折两个弯就右键两次加两个转折点，一个拖横一个拖竖，引线就拐两下。

有时候右键不出来添加转折点，是因为选中的是形位公差文字不是引线，点一下引线再右键，或者双击形位公差进入编辑状态，再选引线右键，还有时候引线已经确定位置了，需要先点引线端点激活，再右键，转折点加错了就右键那个转折点选删除转折点，或者右键引线选清除转折点，全部清掉重新加。

引线折弯后箭头位置会变，拖动引线端点重新指到要标注的面上，文字位置也跟着动，拖文字到合适地方，引线自动避让，形位公差引线折弯跟尺寸引线折弯操作一样，但尺寸右键菜单里叫添加转折点，形位公差也是，基准符号引线右键也有添加转折点，表面粗糙度也有，都差不多。

多个转折点的引线看着乱就删掉几个，右键转折点删除，只留一个折弯，引线折弯后如果箭头方向反了，拖端点绕过零件另一边，或者右键引线选反转箭头，形位公差引线没有反转箭头选项，只能拖端点绕，拖的时候按住Shift可以限制角度，一般不用，自由拖就行。

工程图模板里形位公差的引线样式改不了折弯默认值，每次都要手动加转折点，我试过改文档属性里的引线，只能改箭头大小和间隙，折弯加不了默认，所以每张图都得右键，习惯就好，路径D:\SW\工程图\形位公差\折弯引线.SLDDRW，里面存了几个带转折点的例子，下次直接复制过去改。

右键添加转折点，拖，再右键，再拖，删转折点右键删除，清除全部右键引线，引线选中不是文字，双击进编辑，还有基准符号引线也这样，表面粗糙度也这样，工程图里所有带引线的注解基本都支持，如果右键没反应就……D:\SW\工程图\模板\工程图模板.drwdot，引线箭头长度6宽度3间隙1，折弯角度手动拖，不设默认，下一个是基准符号引线折弯，右键添加转折点，跟形位公差一样，拖转折点，删除，清除，路径D:\SW\工程图\基准\折弯引线.SLDDRW，右键没反应就选引线，双击进编辑，再选引线，再右键，转折点加上了，拖到合适位置，引线折弯完成，然后标注下一个，形位公差引线折弯，右键添加转折点，拖，再右键，再拖，删除转折点右键，清除全部右键引线，选引线不是选文字，双击进编辑，再选引线，再右键，转折点，拖，加第二个，右键，拖，引线折成Z形，箭头指到面上，文字拖到旁边，看着舒服，保存，路径D:\SW\工程图\形位公差\折弯引线.SLDDRW，右键没反应就选引线，双击进编辑，再选引线，再右键，添加转折点，拖，如果还不行就……
