SW装配体参考丢失怎么办两种实用恢复方法全攻略

在使用SOLIDWORKS进行装配体设计时，你是否遇到过这样的场景：打开一个之前好好的装配体，突然弹出“无法找到零件”的错误提示，模型树中的零件图标也变成了灰色问号？这通常是因为我们移动、重命名了某个零件文件，或者将装配体拷贝到新电脑后，软件找不到原来的参考路径了。



今天我们就来详细介绍两种恢复方法，帮你轻松解决参考丢失的烦恼。

01

为什么会发生参考丢失？

SOLIDWORKS的装配体文件（.SLDASM）本身并不“包含”零件模型，它只是记录了各个零件文件的存放路径和相互配合关系。当我们将零件移动到其他文件夹，或者通过Windows资源管理器直接重命名文件时，装配体就会因为“找不到人”而报错。

02

方法一：手动重新关联文件

这是最直接的方法，适合零件数量不多，或者你知道丢失零件具体位置的情况。

步骤1：查看缺失文件

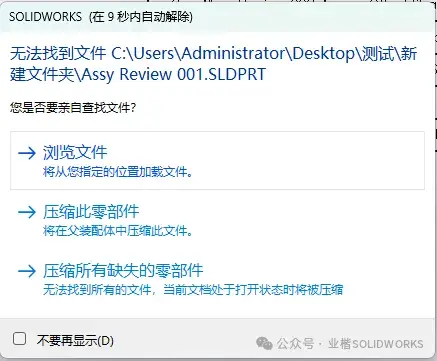

打开装配体后，如果弹出“打开文档时出现错误”的提示框，记下其中列出的缺失文件名。你也可以在设计树中直接点击变灰的零件，软件会提示“无法找到文件”。

步骤2：手动查找并重新关联

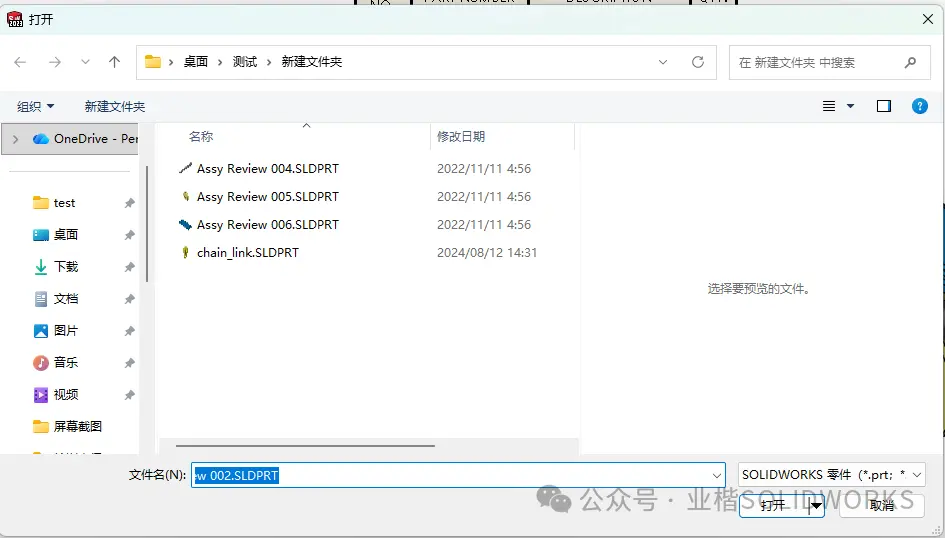

在提示框中点击“浏览文件”按钮，或者右键点击设计树中变灰的零件，选择“替换零部件”或直接点击出现的红色“?”图标。此时会弹出文件浏览窗口，你只需要手动导航到该零件当前存放的文件夹，选中它并点击“打开”即可。



局限性：如果丢失的零件有几十个，这种方法就非常耗时了。

03

方法二：设置文件搜索路径（推荐）

更高效的方法是告诉SOLIDWORKS去哪里“自动搜索”这些丢失的文件。通过修改系统选项，软件会在你指定的文件夹里自动找回所有零件。

步骤1：打开系统选项

在SOLIDWORKS菜单栏中，点击“工具” > “选项”，或者直接点击齿轮图标进入系统选项设置。

步骤2：添加文件位置

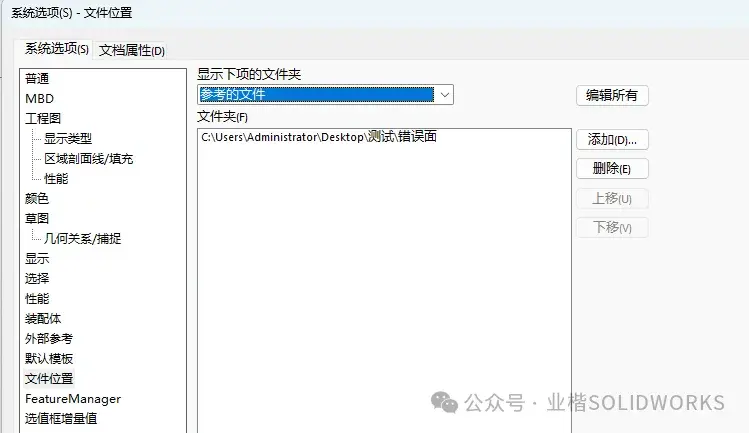

在弹出的窗口中，选择左侧的“文件位置”选项卡。在“显示下项的文件夹”下拉菜单中，找到并选择“参考的文件”。

步骤3：添加文件夹路径

点击右侧的“添加”按钮，然后在弹出的对话框中，浏览并选中所有零件当前存放的顶层文件夹。如果零件分散在多个地方，可以重复添加。



步骤4：包含子文件夹（关键步骤）

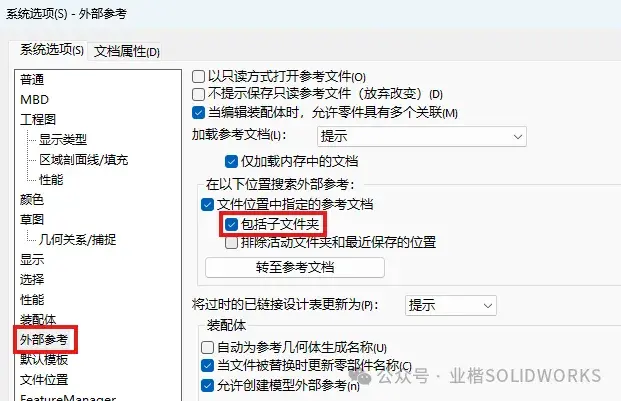

这一步非常重要！如果你的零件存放在该文件夹下的子文件夹中，仅仅添加上层路径还不够。你需要点击左侧的“外部参考”选项，然后勾选“包括子文件夹”选项。这样软件就会递归搜索该路径下的所有子目录。



步骤5：重新打开装配体

完成以上设置后，点击“确定”保存。关闭并重新打开装配体，你会发现软件已经自动在刚才设置的路径中找回了所有零件，红色错误消失，装配体恢复正常。

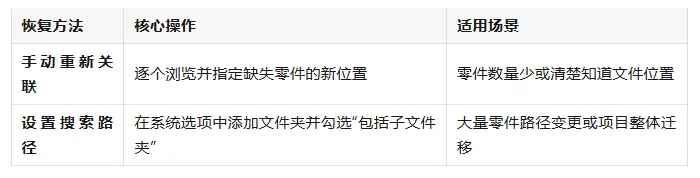

恢复方法核心操作适用场景手动重新关联

逐个浏览并指定缺失零件的新位置

零件数量少或清楚知道文件位置

设置搜索路径

在系统选项中添加文件夹并勾选“包括子文件夹”

大量零件路径变更或项目整体迁移

04

如何避免参考丢失？

解决了眼前的问题，我们更希望防患于未然。这里有几个小建议：

1. 保持项目文件夹的完整性：尽量将同一个装配体涉及的所有零件、子装配体都存放在同一个顶层文件夹中。移动项目时，直接复制整个文件夹，而不是单个文件。

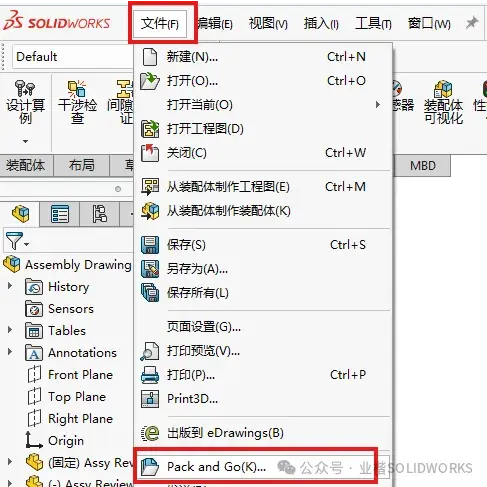

2. 使用“打包”功能：如果你需要将装配体发给别人或转移到其他位置，不要直接复制.SLDASM文件。应该在SOLIDWORKS中打开装配体，点击“文件” > “pack and go”。这个功能会将装配体及其所有关联文件（包括工程图）一起复制到一个新文件夹或压缩包中，确保参考关系不丢失。
4.

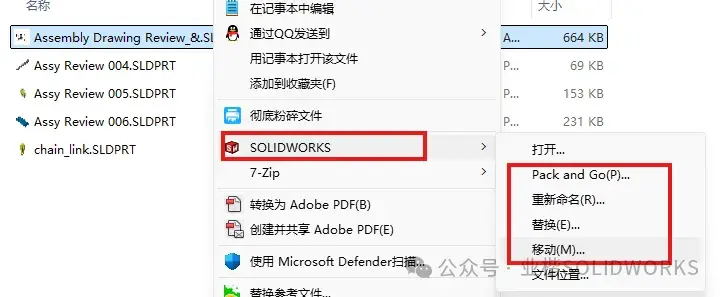

• 利用“移动”功能：如果确实需要移动某个零件的位置，尽量不要在Windows文件管理器里剪切。可以在SOLIDWORKS中右键点击该零件，选择“移动”，软件会在移动文件的同时自动更新装配体中的参考关系。
