1、在距离上视基准面1.5mm,且平行建立一个新的基准面1。

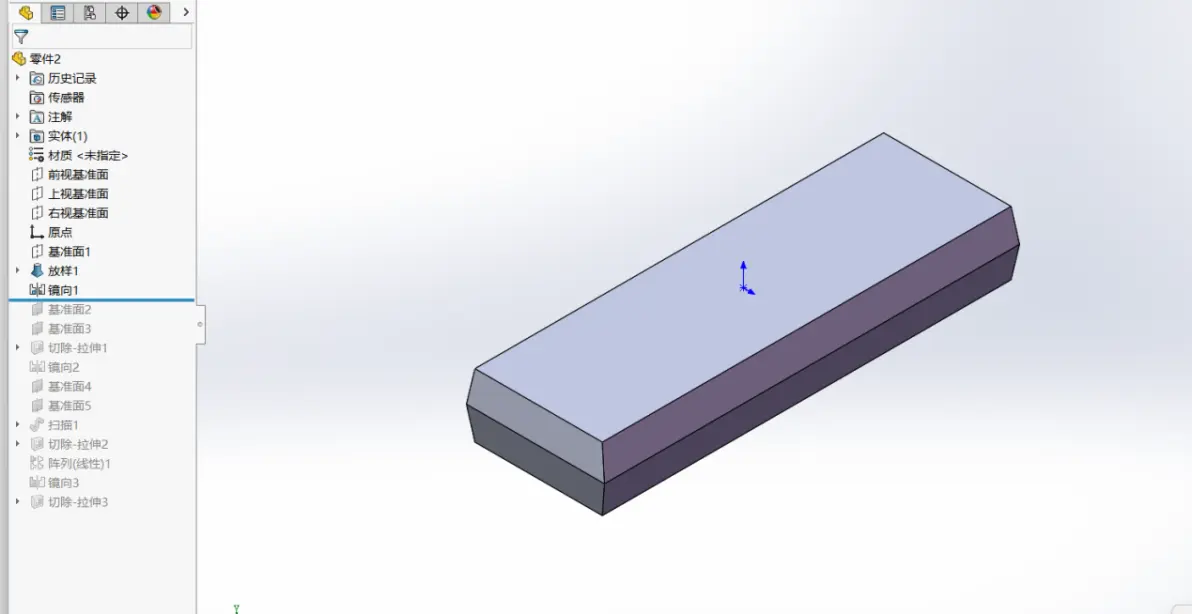

2、在正版SOLIDWORKS上视基准面绘制出一个长为6mm,宽为19.25mm的长方形,在基准面1建立一个长为6.5mm,宽为19.55mm的长方形,通过放样的命令生成塑封主体镜像生成另一个塑封体。

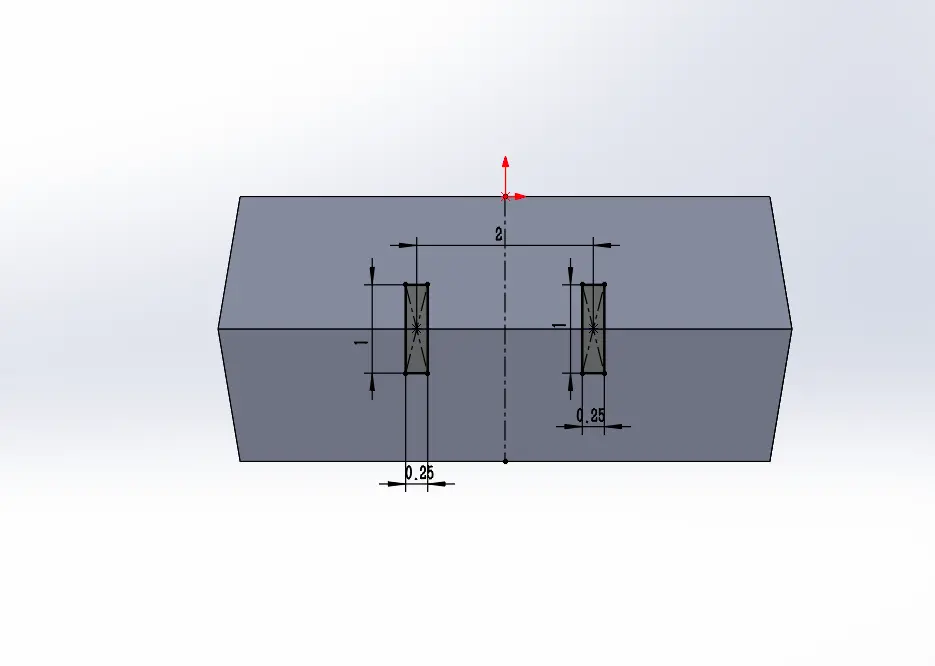

3、建立基准面2,在此面上绘制如下图所示的草图,拉伸切除绘制出前面端口。

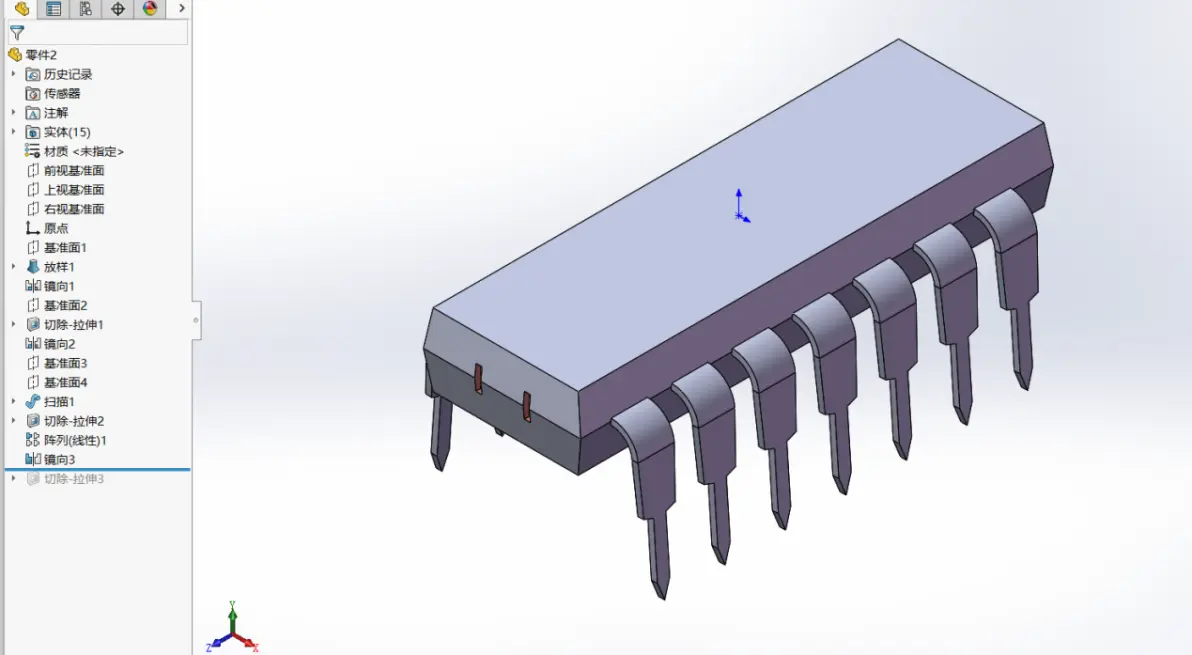

4、平行基准面距离2mm创建基准面3。通过扫描绘制出引脚大致形状,拉伸切除后,最后通过阵列和镜像命令完成14个引脚。

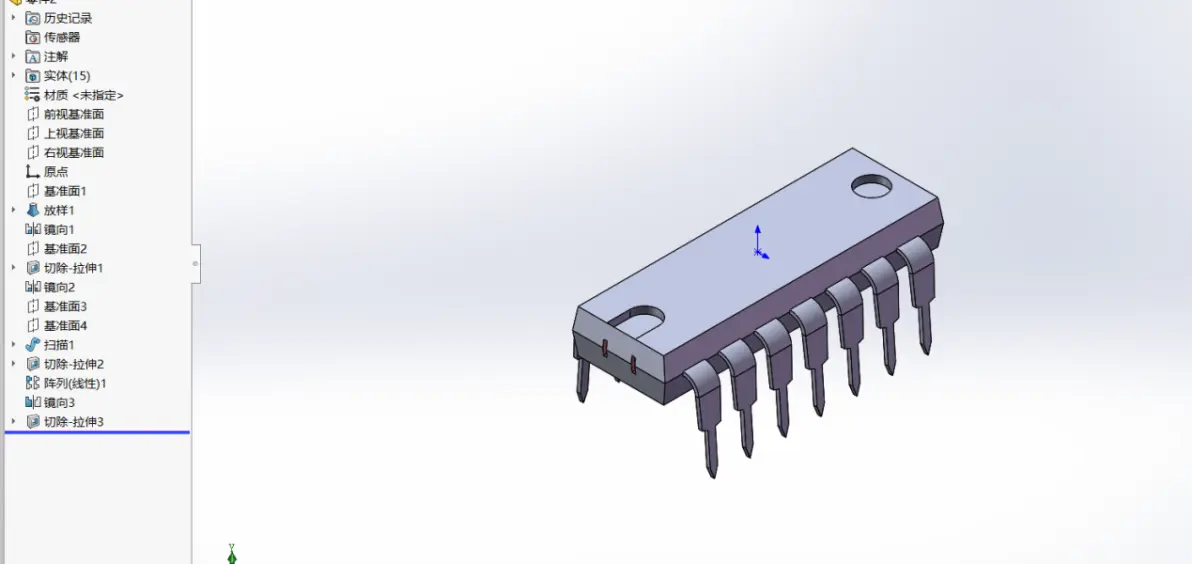

5、在塑封面上绘制定位半圆缺口和定位标记点的草图,通过拉伸切除。

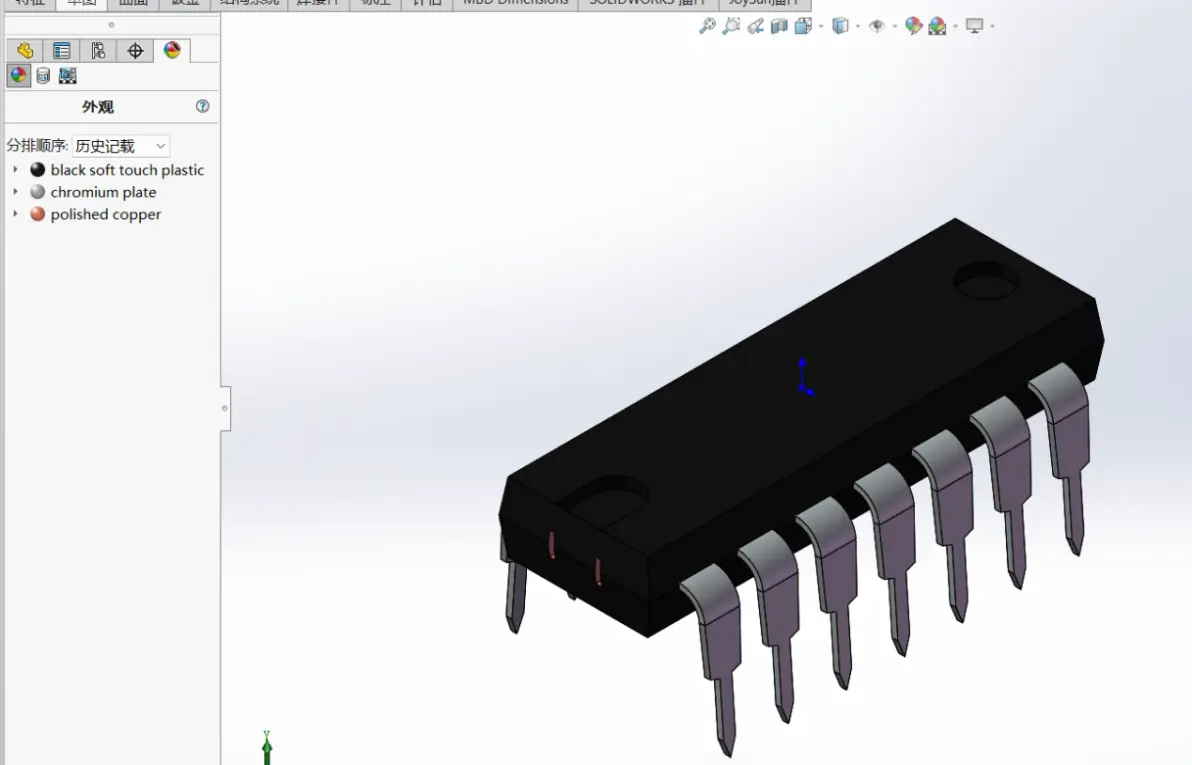

6、给这个零件添加外观。
