SW钣金展开实操工厂标准出图全流程车间直接可用

整套分为建模参数校准→零件展开操作→工程图双图纸输出→DXF 下料导出→避坑纠错五大模块，全部贴合钣金厂激光切割、折弯、加工实际要求。

一、前置核心参数（决定展开尺寸准不准，工厂第一要务）

展开出错 90% 都是参数不匹配车间模具，不要使用软件默认值

1、折弯内 R 设置规则

折弯内 R = 板厚 t（行业通用标准），薄料 0.8~2mm 板：R=t；厚板 3mm 以上 R=1.2t，必须和折弯模具一致。

2、K 因子 / 折弯扣除（中性层计算核心）

设置路径：左侧设计树【钣金】右键→编辑定义→折弯参数，填入本厂实测数值。

3、边线法兰配套设置

法兰位置优先选择材料在内（图纸外形尺寸和实物成型尺寸完全对应，车间识图无歧义）；直角折弯必须添加矩形释放槽，槽宽≥板厚，防止折弯撕裂、展开畸变。

二、零件内 2 种展开实操方法

方法 1：平板型式（整机一键展开，99% 日常使用）

基体法兰、边线法兰、切除、角撑板全部绘制完成，模型无报错

设计树最底端自带【平板型式 1】，默认压缩状态

右键【解除压缩】，零件自动完整展平；再次压缩恢复折弯成型状态

编辑平板型式：可勾选显示折弯线、折弯顺序，预览折弯排布是否合理

方法 2：手动展开（局部折弯修改、分段加工使用）

顶部菜单栏【钣金】→【展开】命令

选取一块固定不动的平面，点击【收集所有折弯】，软件自动拾取全部折弯边线

确认生成独立展开特征，适合拆分复杂多折工件、焊接分体件

硬性规则：所有开孔、缺口、安装槽必须放在折弯完成之后绘制草图切除；开孔跨折弯线一定会出现展开变形、无法下料。

三、工厂标准出图：必须出两张图纸，缺一不可

图纸 1：成型工程图（折弯班组使用）

视图标配：主视图 + 侧视图 + 等轴测视图

只标注成型外形尺寸、孔位坐标、折弯角度、安装公差、板厚

标注规范：外形外形尺寸标注外轮廓；孔标注直径 + 数量；注明未注折弯 R、表面处理、烤漆 / 喷粉要求

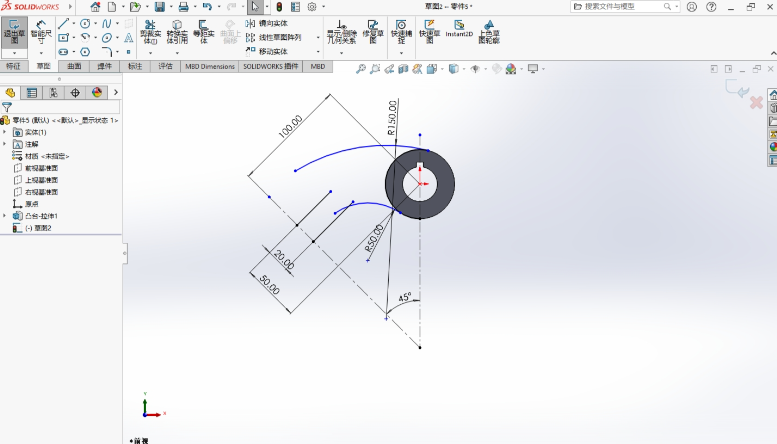

折弯注释：开启折弯方向 UP 向上折、DOWN 向下折，方便折弯师傅区分正反面折弯SolidWorks

图纸 2：平板展开图（激光切割、数控下料班组使用）

新建工程图，视图调色板直接拖拽【平板型式】视图到图纸

必开选项：显示折弯线（双点划线）、折弯编号、折弯顺序，切割机看图折弯定位

只标注展开外轮廓总长总宽、各个开孔尺寸，严禁标注成型尺寸，避免工人混淆出错

四、DXF/DWG 下料文件导出（对接切割机，最关键一步）

零件处于【平板型式展开状态】，文件→另存为，格式选择DXF（R12 版本兼容性最强）

导出设置弹窗勾选：实体几何、折弯线、中心线，不要导出多余草图线条

多零件排版下料：导出 DXF 用 CAD 排版套料，提升板材利用率

工程图内导出：选中展开视图→右键输出 DXF，和图纸尺寸完全关联同步更新

五、工厂通用技术要求模板（图纸右下角直接复制）

板材厚度：XXmm，材质：SPCC/304 不锈钢 / AL5052

所有折弯内圆角 R=t，未注公差按 IT14 级执行

折弯线以图纸标注为准，UP 向上折弯，DOWN 向下折弯

展开尺寸已计入折弯补偿，下料以 DXF 文件为准

毛刺清理干净，焊接处打磨平整；表面处理：冷轧板喷塑 / 不锈钢拉丝钝化

六、工厂老手高效习惯

建模每做完一组折弯，立刻解除平板型式检查展开，不要全部画完再校验

自建公司专属钣金模板（板厚、K 因子、图纸图框、标注样式），不用每次重复设置

图纸命名规则：零件名称 - 成型图、零件名称 - 展开 DXF，归档不会错乱

烤漆工件：液体漆单边加 0.1mm 余量，粉体漆单边加 0.15mm 余量，在展开尺寸预留补偿量
