解决 SOLIDWORKS 大型装配体性能问题的 10 个实用技巧

如果你曾眼睁睁看着一个大型装配体需要数分钟才能打开、经历过无休止的重新生成等待，或者在卡顿的工程图中痛苦挣扎，那么你绝不是一个人。大型装配体的性能问题是 SOLIDWORKS 用户面临的最普遍挑战之一。许多工程师往往是在性能已经发生严重恶化之后才开始寻求解决方案。实际上，没有任何一个单一设置能够瞬间解决大型装配体的性能瓶颈。相反，良好的性能是整个设计过程中成百上千个细微决策累积的结果。掌握以下 10 个经过实践检验的最佳实践，将帮助你大幅提升装配体运行效率。

1-依据任务选择合适的打开模式

并不是每次打开装配体都需要加载全部特征。如果你只是审查设计、测量尺寸或截图汇报，让 SOLIDWORKS 加载全部特征数据实际上是在做无用功。

SOLIDWORKS 提供了多种打开模式，以精准匹配不同的工作需求：

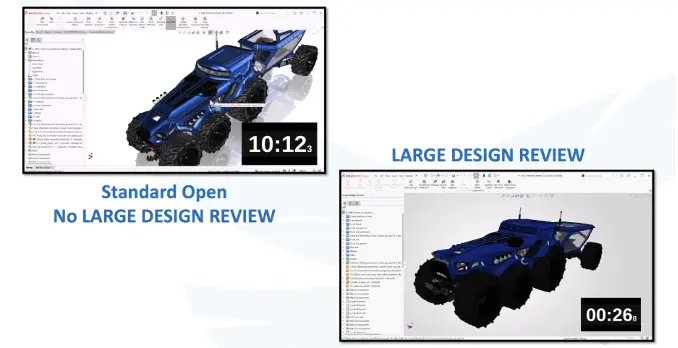

• 大型设计审阅模式：仅加载装配体的图形表示，非常适合快速查看、测量及基础排查。
• 轻量化模式：加载零部件的几何体，同时将大部分底层模型数据推迟到需要时再加载，完美兼顾了性能与功能。
• 还原模式：完整加载整个模型（包括几何体与特征历史记录），应仅在需要主动编辑零件或修改配合关系时使用。

同样的逻辑也适用于工程图：细节保留模式允许你在无需完整加载底层三维模型的情况下添加尺寸、注释并修改工程图文档。

核心原则：让加载的数据量与你实际正在进行的工作相匹配。

2-让 SOLIDWORKS 主动告诉你瓶颈所在

在盲目更改设置或简化模型之前，不妨先让 SOLIDWORKS 为你诊断真正的性能瓶颈。

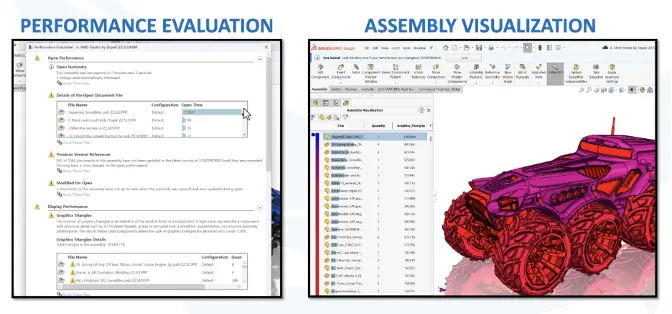

内置的 性能评估 工具能够深度分析装配体，并清晰列出：

• 打开时间与重新生成时间
• 图形三角面数量
• 配合关系总数与零部件总数量

当你了解了时间具体消耗在何处后，可以使用 装配体可视化 工具，按图形三角面数量、重新生成时间、文件大小等指标进行排序，迅速定位性能杀手。无需在成千上万个零部件中大海捞针，绝大多数情况下，少数几个关键零件就贡献了大部分的卡顿。

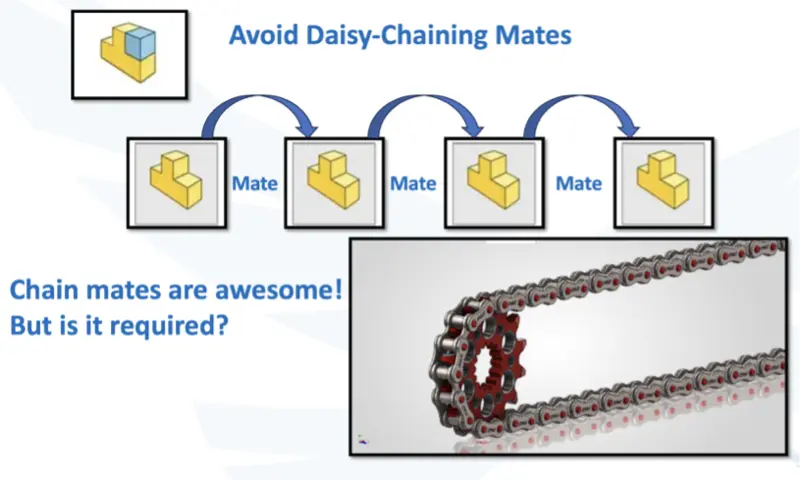

3-采用合理的配合策略

你添加的每一个配合关系，都意味着 SOLIDWORKS 在重新生成时需要解算多一条逻辑链。在大型装配体中，这些计算量会成倍累加。在可能的情况下，应优先选择能够以一顶多的配合方式。

配合优化实用建议：

• 优先选择能同时消除多个自由度的配合类型。
• 彻底清理冗余或重复的配合关系。
• 在适当情况下，勾选锁定旋转以替代额外的配合。
• 尽量将装配体顶层的配合数量控制在 50 个以内。
• 除非绝对必要，否则尽量避免使用 柔性子装配体，因为柔性求解会将子装配体内部的配合提升到顶层求解器中，极大地增加解算负担。

4-主草图法

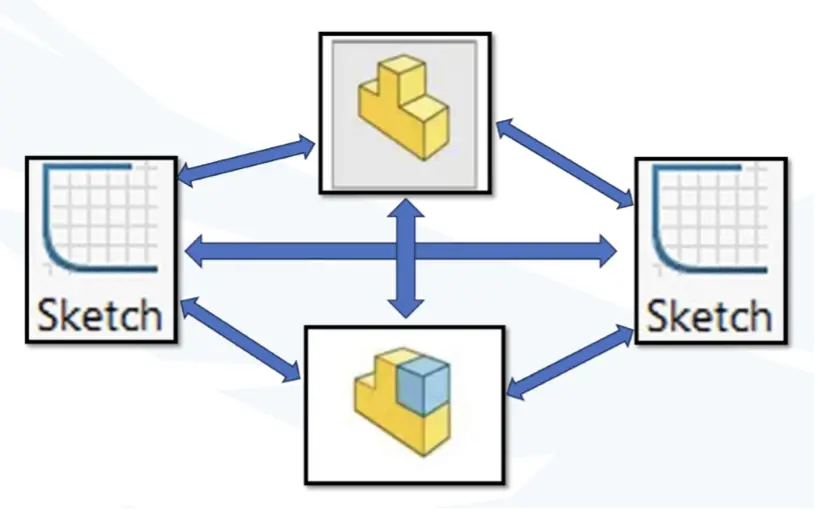

主草图与布局草图为设计提供了单一真实数据源，允许通过同一套底层几何图形驱动多个特征乃至多个零件。

规划良好的主草图能够：

• 极大地简化后续的设计变更。
• 保持全局几何特征的高度一致性。
• 减少重复绘制草图的冗余工作。

主草图既可以完全在单个零件内部使用，也可以作为自顶向下设计方法的一部分，通过布局零件驱动装配体中其他零部件的几何形状。关键在于适度，过度的依赖链会导致管理困难。

5-严格控制外部参考

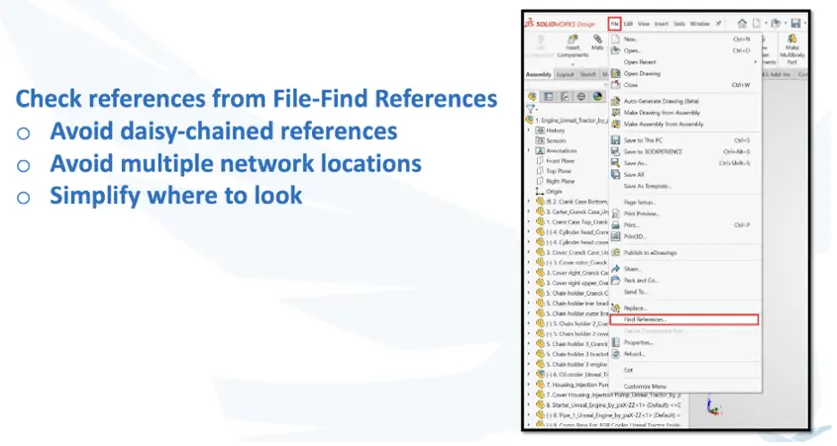

只要一个零件或装配体引用了另一个文件的几何体来驱动自身设计，就会产生外部参考。这包括转换实体引用边缘、基于共享布局草图构建零件，或是通过 3D Interconnect 导入并保留与原始 CAD 文件的实时链接。

当零部件结构趋于稳定时，建议考虑：

• 锁定不再变更的外部参考。
• 在设计完全冻结后断开参考关系。
• 清理文件之间不必要的依赖关联。

每一个外部参考都需要 SOLIDWORKS 在重新生成时重新评估。保持参考关系的清晰可控，既能提升性能，也能让文件更容易维护。

6-创建简化的配置

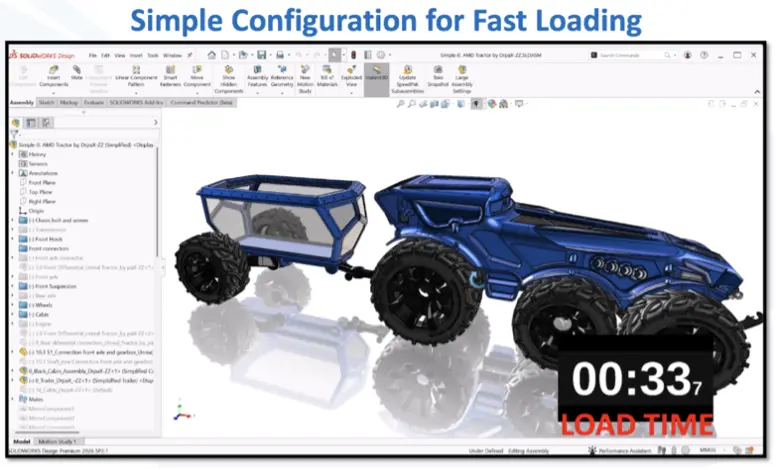

简化配置应当围绕装配体的具体用途来构建。如果某个零部件对当前任务没有贡献，那么它就不应该被加载。

建议考虑抑制：

• 内部不透见的零部件
• 标准件与紧固件
• 装饰性特征
• 隐藏在内部或不可见的细微几何体

对于设计评审、布局规划和工程图制作，简化配置通常能在提供所需全部信息的同时，大幅减少 SOLIDWORKS 需要加载和计算的几何数据。

7-合理控制零件细节特征

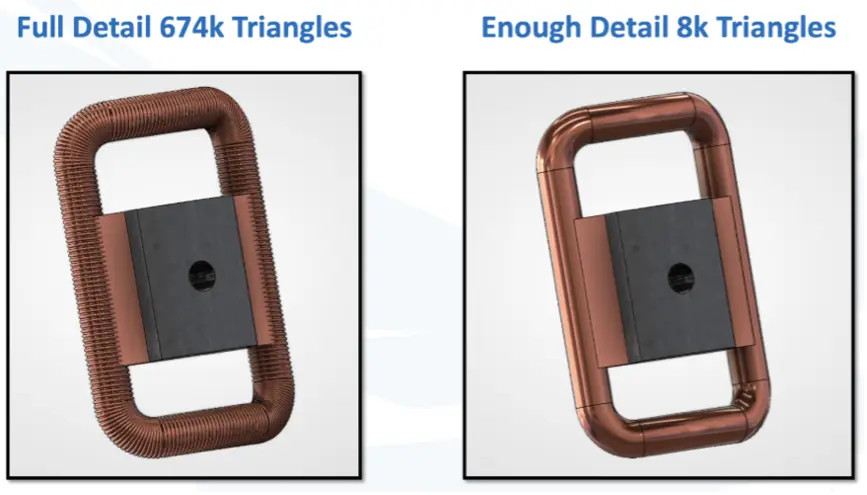

影响大型装配体性能的最大因素之一，就是 SOLIDWORKS 需要处理的细节复杂度。每一个边线、曲面、特征和图形三角面，都会叠加到打开、显示和重新生成时的计算量中。

• 区分显示状态与配置：当你只需要改变零部件的可见性或外观时，请使用 显示状态；仅在几何形状确实发生变化时才创建 配置。
• 移除无用细节：清理如装饰螺纹线、凸印 Logo、小圆角以及对整体装配毫无帮助的装饰性结构。
• 调低图像品质：对不需要极高视觉精度的零部件降低图像品质设置。较粗糙的网格划分意味着更少的图形三角面。
• 简化外购件与供应商模型：在将外购件导入标准件库之前先进行瘦身——移除内部结构、抑制无关特征，并保存一份干净的简化版本。

黄金法则：问问自己，这个细节后续会用于配合、加工制造还是工程图表达吗？如果答案是否定的，它就不应该出现在装配体模型中。

8-规范工程图工作流

细节保留模式旨在让你在完成工程图出图工作时，无需承受加载完整三维模型的巨大开销。

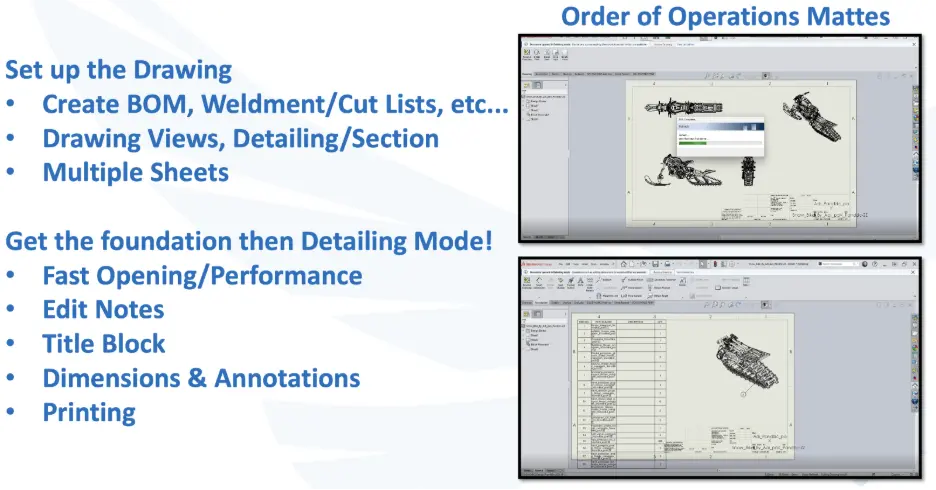

针对大型装配体工程图的推荐工作流：

1. 在模型处于还原状态下创建并定位工程图视图。
2. 视图构建完成后保存工程图文档。
3. 重新打开工程图时，选择 细节保留模式。
4. 在细节保留模式下添加尺寸、标注、零件序号及其他文档注释。

此外，你还可以选择仅加载需要的图纸页，而不是打开整个工程图包。

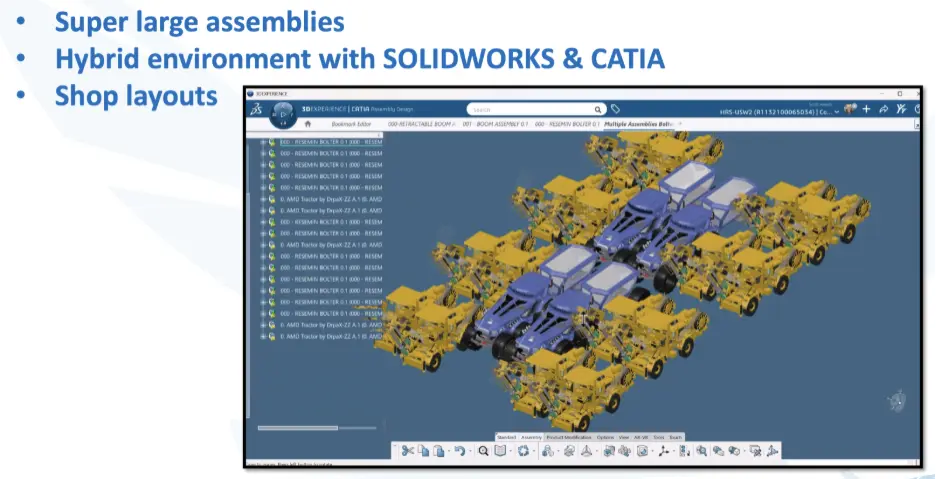

9-借力 CATIA 处理超大规模装配体

对于绝大多数工程团队来说，本文提到的技巧已经足够带来巨大的性能提升。然而，有些项目确实超出了传统装配体工作流的极限。

典型场景包括：整厂布局、工艺管道与化工厂系统、重型工业设备流水线、船舶与海洋工程、以及包含数万甚至数十万个零部件的超大装配体。

到了这个量级，单纯增加内存或调整配置开关往往边际效应递减。此时，诸如 CATIA 或 3DEXPERIENCE 平台的超大装配体协同工具可以与 SOLIDWORKS 工作流无缝补充。通过轻量化数据表示与云端数据管理，在保持与现有工程流程集成的同时，提供应对超大规模数据集的扩展能力。

10-引入 AI 虚拟助手提升工程效率

大型装配体带来的不仅是模型求解的挑战，更有知识与决策效率的挑战。项目越庞大复杂，工程师在查找命令、排查工作流故障及选择最佳方案上花费的时间就越多。

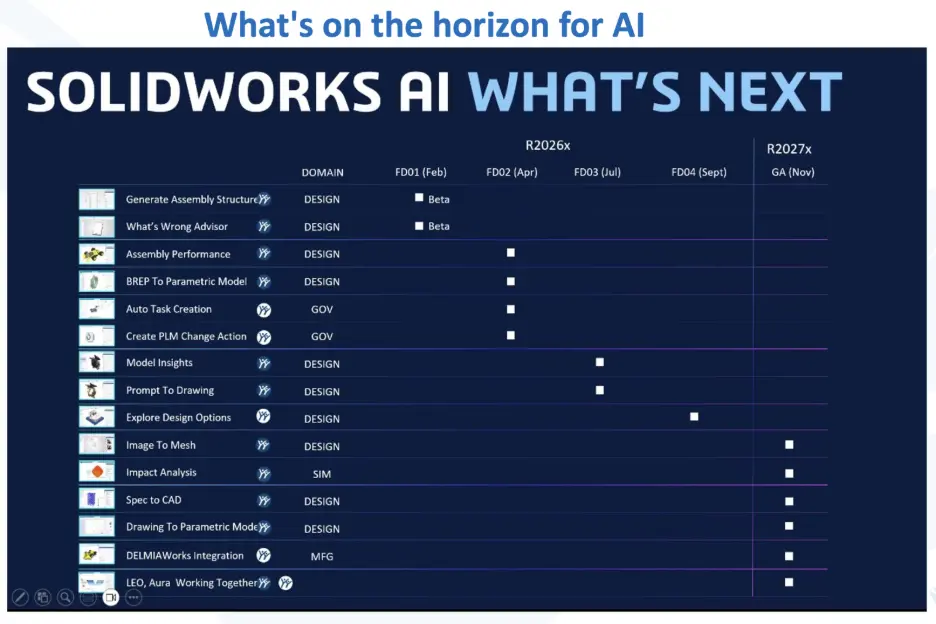

在 Dassault Systèmes / SOLIDWORKS 生态中，AI 虚拟助手能够帮助：

• 快速查找提升装配体性能的最佳工具与设置选项。
• 为轻量化模式、大型设计审阅模式及细节保留模式提供即时指导。
• 减少查阅文档和搜索解答的时间，让工程师将精力集中在核心设计上。

大型装配体性能的真正秘密：恰到合理

性能的提升极少依赖于某个单一设置，而是源于在整个设计过程中做出的每一个深思熟虑的决策。这可以被称为 CAD 性能的金发姑娘原则：不多不少，恰到好处。
