计及多能耦合的区域综合能源系统电气热能流计算研究

多能耦合的区域综合能源系统是指利用多种能源资源，如太阳能、风能、生物质能等，通过多种能源的互补和协同作用，实现电力、热能和冷能的高效利用。在这样的系统中，电气和热能之间存在复杂的能量流动关系，因此需要进行电气热能流计算研究，以实现系统的高效运行和优化能源利用。

电气热能流计算研究主要包括以下几个方面：

1. 能源供需平衡分析：通过对系统中各种能源的供给和需求进行分析，确定系统中电气和热能的流动方向和流量大小，以实现能源的平衡和高效利用。

2. 能源转换效率计算：对系统中各种能源的转换过程进行分析和计算，确定能源转换的效率，以评估系统的能源利用效率和优化能源转换过程。

3. 能源流动优化：通过对系统中电气和热能流动的优化调度，实现能源的高效利用和系统运行的优化。

4. 系统运行模拟：利用计算机模拟技术，对多能耦合的区域综合能源系统进行电气热能流计算，以实现系统运行情况的仿真和优化。

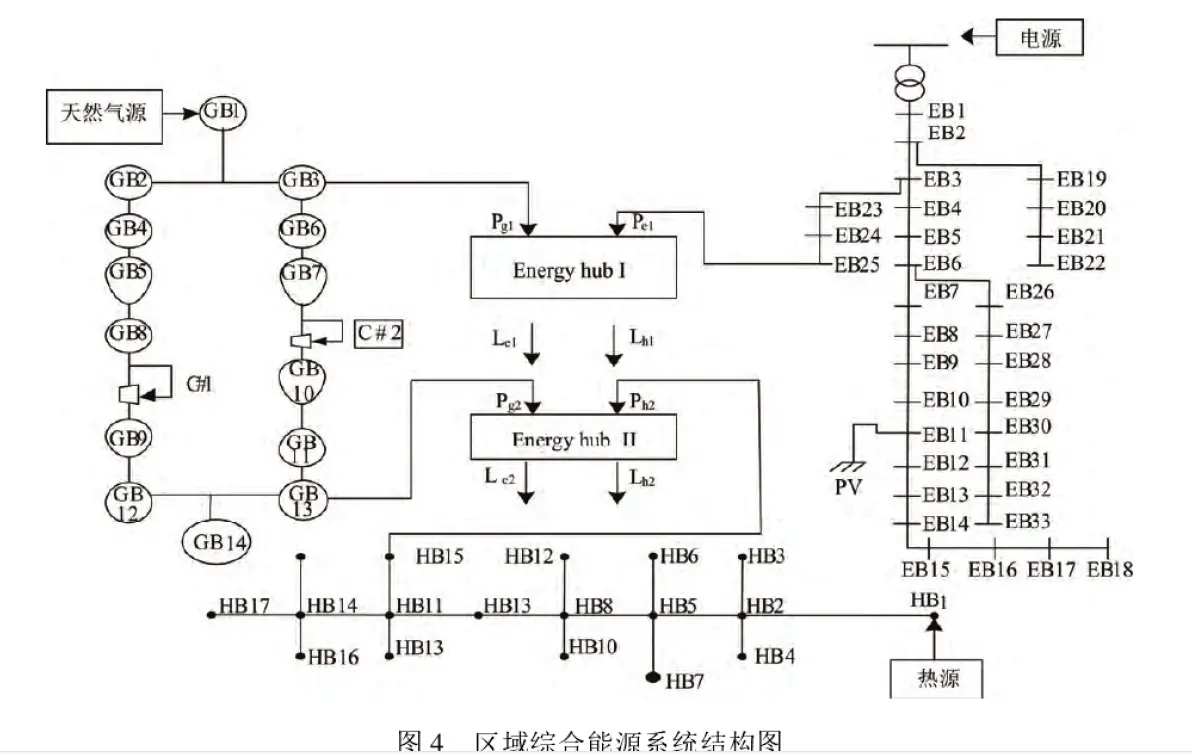

本文的参考文献是《计及多能耦合的区域综合能源系统最优能流计算》的电气热能流耦合模型。该模型是基于案例节点系统构建的，包括了电力系统33节点、天然气系统14节点和热力系统17节点，以便进行多能耦合下不同能源的潮流计算。尽管该程序尚未实现内点法的优化过程，但它仍然是一个具有珍贵意义的多能耦合基础程序。该模型实现了电-气-热-集线器中关键器件模型的构建和耦合潮流计算，为研究人员提供了极具参考价值的技术支持。此外，该模型的应用还为多能耦合的区域综合能源系统的发展和优化提供了重要的理论指导，为相关领域的研究和实践提供了有力的支持。

编辑

通过以上研究，可以实现多能耦合的区域综合能源系统的电气热能流计算，为系统的高效运行和优化能源利用提供技术支持和理论指导。同时，也为推动多能耦合的区域综合能源系统的发展和应用提供了重要的技术基础。

一、区域综合能源系统（RIES）的定义与组成

区域综合能源系统（RIES）是整合多种能源形式（电、气、热、冷等）的一体化能源系统，覆盖能源生产、传输、转换、存储和消费全环节，旨在实现多能互补与梯级利用。其核心特点包括：

2. 层级结构：分为跨区级（输电网、天然气骨干网）、区域级（配电网、配气网、配热网）和用户级（园区/建筑级），其中区域级RIES是承上启下的关键环节。
4. 多能耦合设备：包括热电联产（CHP）、电制热/冷设备（如电锅炉、压缩制冷机组）、燃气轮机、储氢罐、储能系统（电/热/冷）等，通过能源转换实现异质能源互补。
6. 供能网络：配电网、热网、气网构成物理载体，并通过耦合环节（如能源集线器Energy Hub）协调能源分配。

二、多能耦合在RIES中的表现形式

2. 能源转换： 电-热耦合：CHP机组将天然气转化为电力和热能；电锅炉将电能转化为热能。 气-电耦合：燃气轮机将天然气转化为电力；电转气（P2G）技术利用富余电力生产氢气或甲烷。 储能调峰：电储能（如锂电池）调节电力供需，热储能（如储热槽）平衡热负荷峰谷。
4. 灵活调节：通过多能耦合设备的协同调度（如CHP机组与ORC余热发电联合运行），提升可再生能源消纳能力，解决“弃风弃光”问题。
6. 网络协同：电网、热网、气网通过节点耦合（如电热锅炉连接电网与热网），形成统一能量流模型（E-TN）。

三、电气热能流计算的基本原理与方法

2. 数学模型： 电力系统：基于交流潮流方程，节点电压和功率平衡方程描述。 热力系统：包含水力模型（流量、压力平衡）和热力学模型（温度传播方程）。 耦合设备：如CHP机组效率模型（PCHP=ηCHP⋅GinPCHP=ηCHP⋅Gin）。
4. 计算方法： 传统算法：牛顿-拉夫逊法、前推回代法，适用于稳态能流计算，但动态建模能力有限。 全纯嵌入法：通过时变全纯函数递归求解微分代数方程，实现动态能流连续解析，计算效率提升30%以上。 混合整数锥规划：将非凸非线性问题转化为凸优化问题，提升大规模系统求解效率。

四、多能耦合建模技术的应用与原理

2. 分层级Energy Hub模型：将RIES分解为分配层、转换层、储能层等五层，实现复杂耦合关系的自动化建模。
4. 能源母线模型：聚焦能源流动过程，通过功率平衡方程描述同类能源的输入输出。
6. 动态能流联合计算：结合电网和热网动态特性（如管道温度时空分布），构建统一求解框架，避免交替迭代误差。
8. 案例应用：某园区RIES通过电-气-热耦合模型优化调度，降低运行成本3.7%，电负荷峰谷比减少29.7%。

五、应用现状与挑战

2. 进展： 模型构建：稳态与动态能流模型逐步完善，如电-气-氢-热多能流耦合。 算法优化：全纯嵌入法、内点法等提升了计算精度与速度。
4. 挑战： 动态耦合建模：热网管道温度延迟效应、气网压缩机的非线性特性增加模型复杂度。 计算效率：大规模系统需处理数百万变量，现有算法仍需优化。 不确定性处理：风光出力波动、负荷预测误差对鲁棒性提出更高要求。

六、典型研究案例

2. 电转气与氢能利用：某RIES通过电解槽-储氢罐-燃料电池耦合，将弃风电力转化为氢气供高峰时段使用，综合能效提升15%。
4. 全纯嵌入法动态仿真：对IEEE 14节点电网与51节点热网耦合系统进行动态能流分析，实现负荷波动场景下的连续解析解，误差低于3%。
6. 混合整数规划优化：某工业园区RIES采用源-网-荷-储联合规划，兼顾经济性与能效，碳排放降低12%。

七、未来研究方向

2. 多时间尺度建模：融合秒级（电力）与小时级（热力）动态特性。
4. 人工智能辅助：利用深度学习预测负荷与可再生能源出力，优化调度策略。
6. 标准化与验证：建立统一测试基准（如NREL综合能源测试系统），推动算法可比性。

总结

区域综合能源系统的电气热能流计算是多能耦合研究的核心，需结合物理模型、优化算法与动态仿真技术。尽管当前研究在建模与算法上取得显著进展，但动态耦合、计算效率与不确定性仍是亟待突破的难点。未来需进一步融合跨学科方法（如AI与热力学），推动RIES向高效、低碳、高可靠性方向发展。

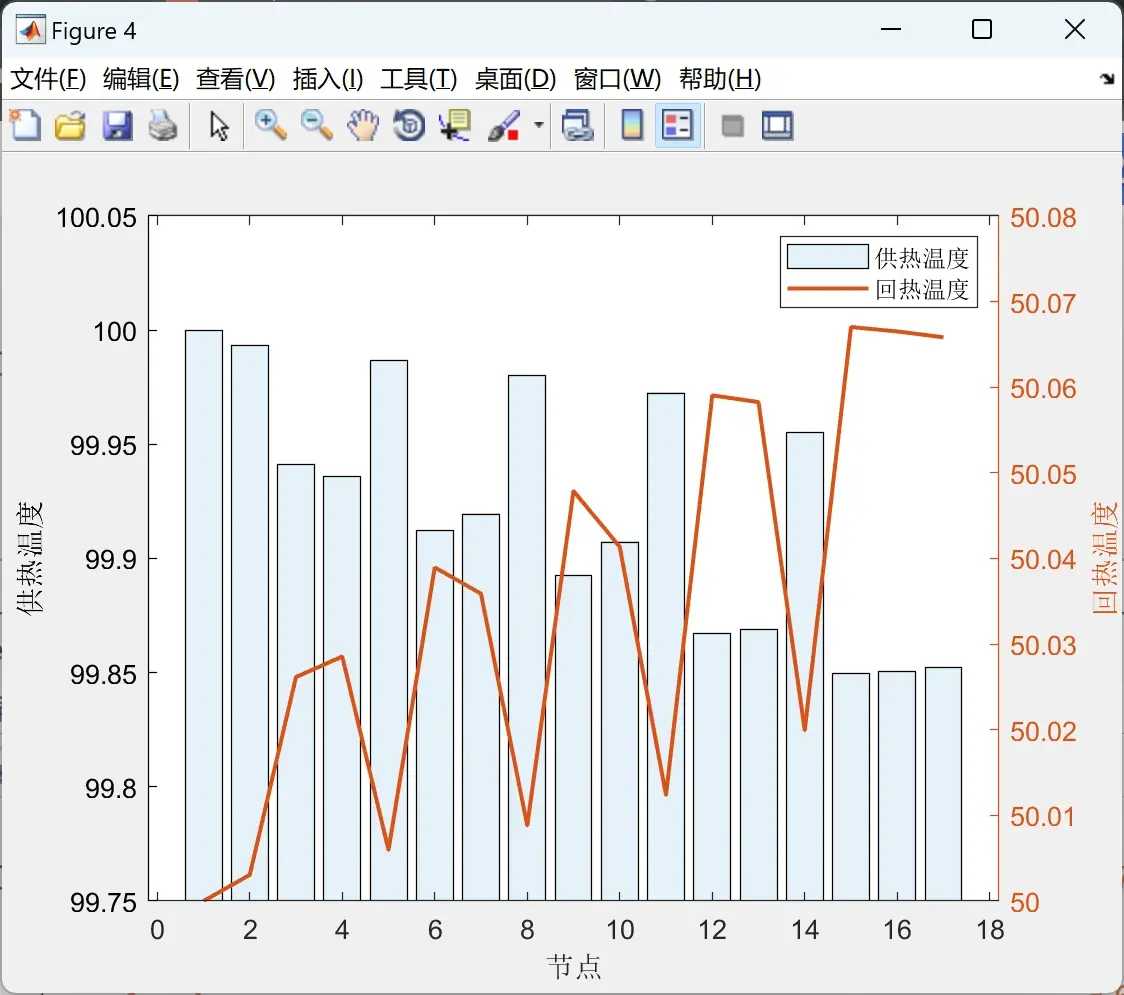

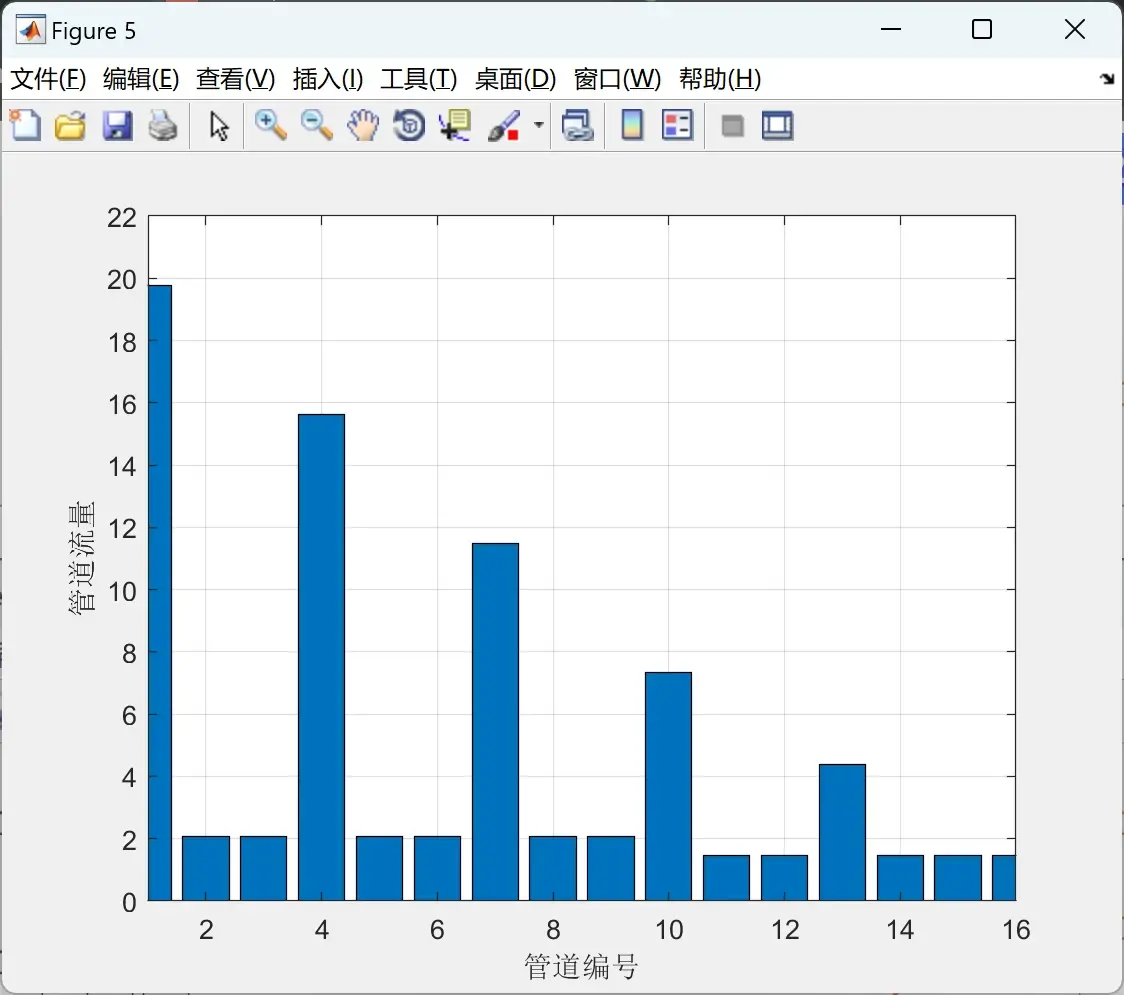

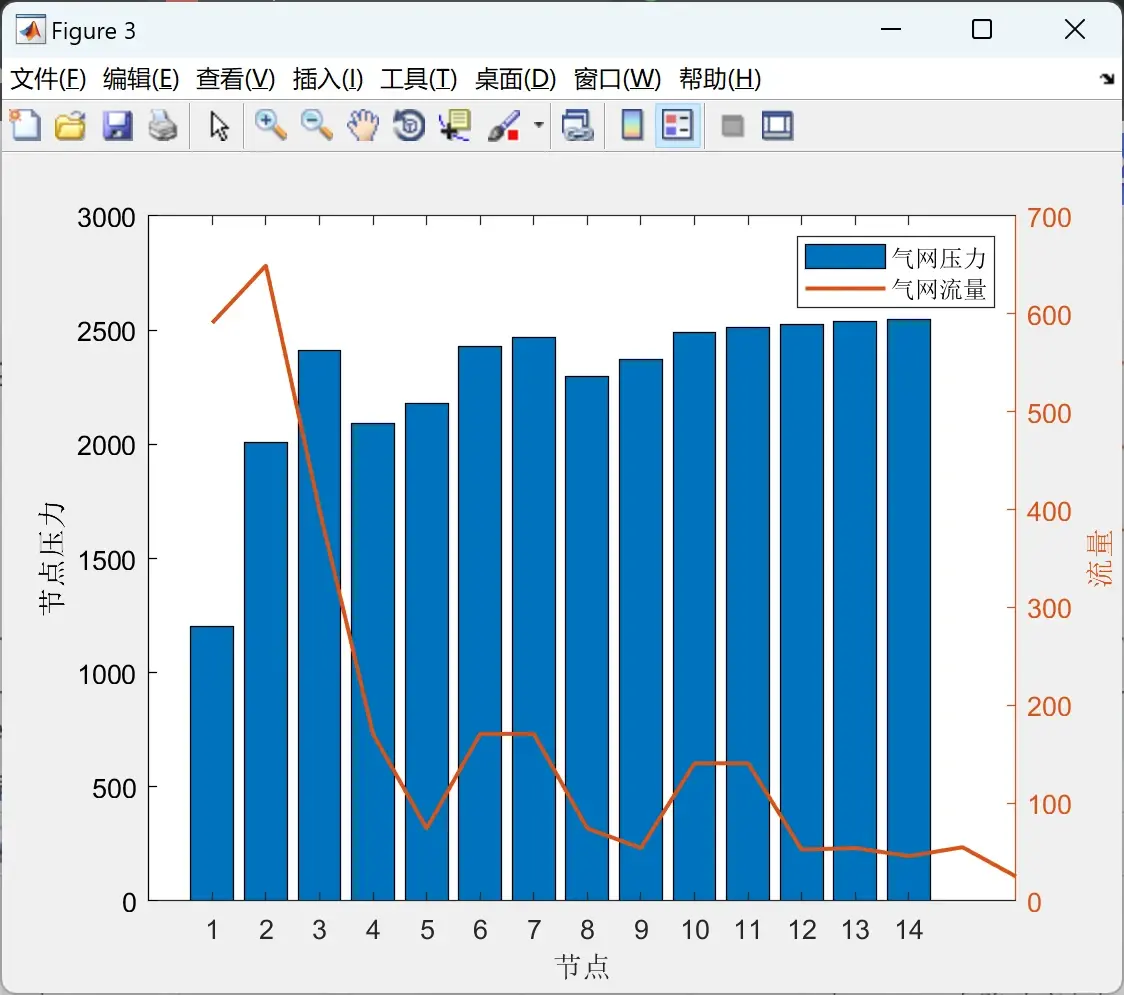

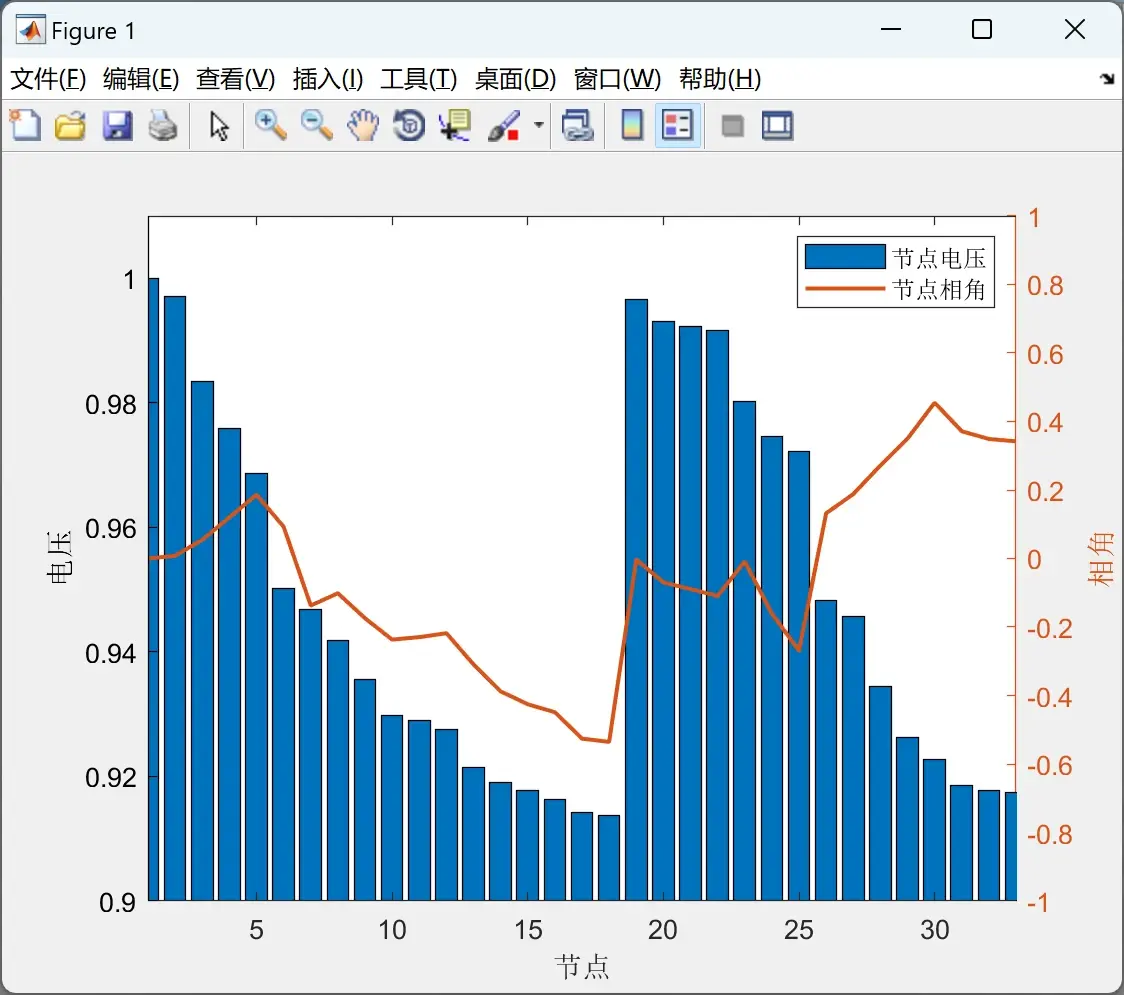

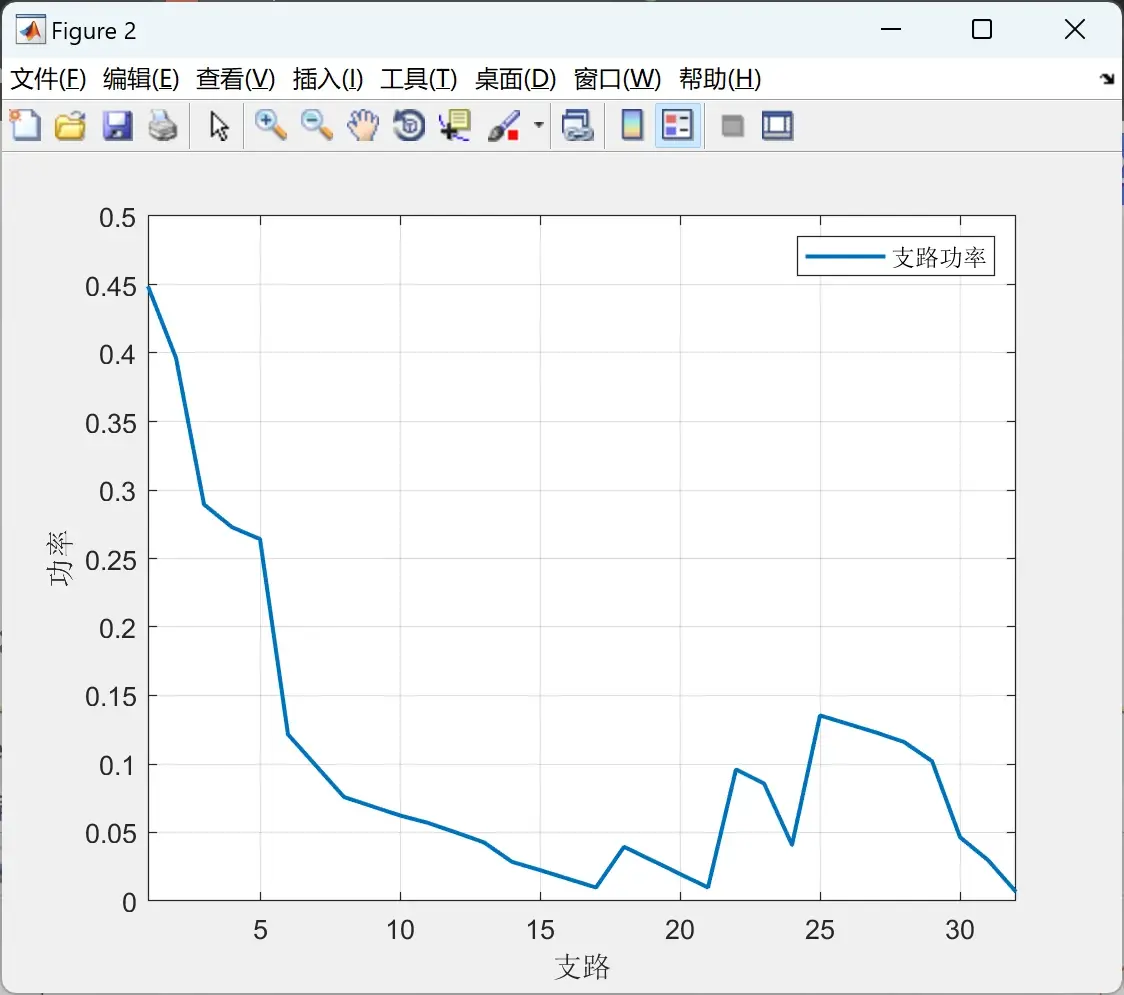

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

部分代码：

Delta = 1; % 收敛判据赋初值 TempV = V; % 记忆电压赋初值，用于记忆上次迭代结果 while Delta > 1e-8 % 表示误差精度为1e-8     countnum=countnum+1;     IN = conj(S ./ V); % 节点注入电流     for n = 1:NN-1     % 电流回代过程         IL(NN-n) = A0(NN-n,NN-n+1:end)*IL(NN-n+1:end) - IN(NN-n);     end     for n = 2:NN       % 电压前推过程         V(n) = A0T(n,1:n-1)*V(1:n-1) - ZL(n)*IL(n);     end     Delta = max(abs(V-TempV)); % 更新收敛判据     TempV = V; % 记忆迭代结果 end Vangle(:,1)=abs(V);              % 存储电压幅值 Vangle(:,2)=angle(V)/pi*180;     % 存储电压相位 for i=1:NN-1     st=BranchData(i,1);     en=BranchData(i,2);     Sij(i,1)=V(st)*conj((V(st)-V(en))/ZL(i+1));     Sji(i,1)=V(en)*conj((V(en)-V(st))/ZL(i+1)); end Sloss=0;                         % 计算系统网损(视在功率损耗) s=Sij+Sji;                       % 支路消耗的视在功率
