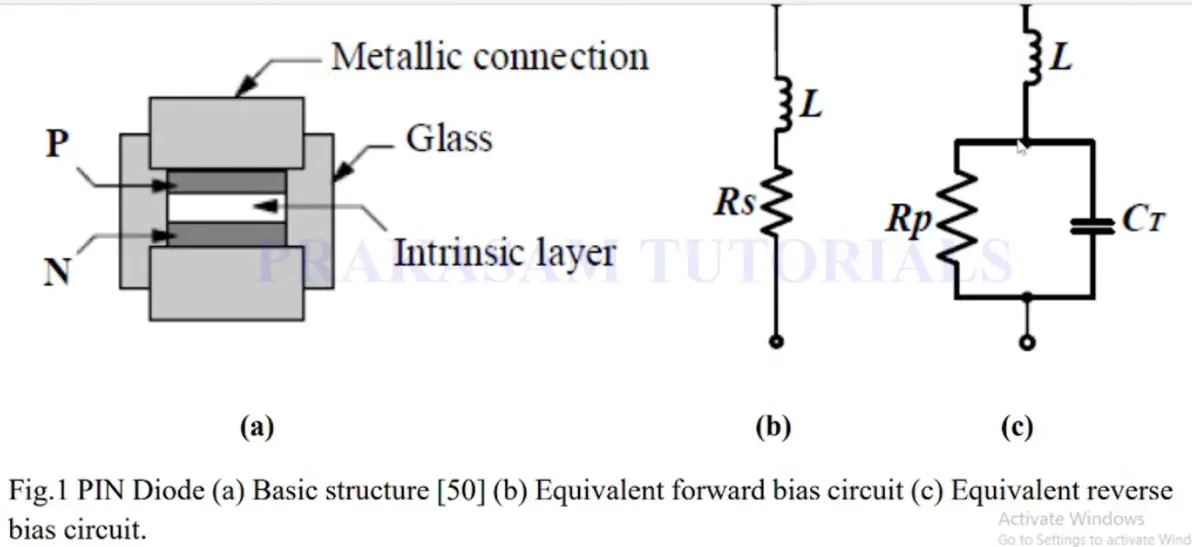

二极管的等效电路图

ON 状态

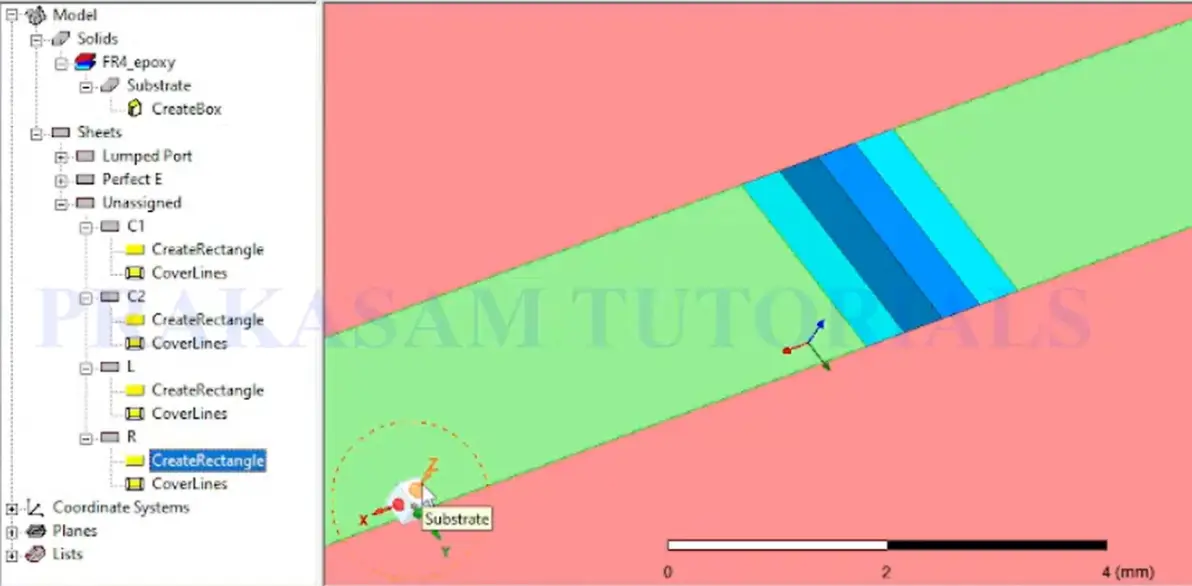

33:26 PIN diode modeling for on-switching in reconfigurable antennas 92观看 0弹幕 此内容无法展示，请 重新加载

C1 和 C2 是外部电路电容，L 和 Rs 是ON状态的 PIN 等效电路。具体数值取决于具体的 PIN 元件，查看特定元件手册。

OFF 状态

12:40 PIN diode Modelling for OFF Switching in Reconfigurable Antenna 44观看 0弹幕 此内容无法展示，请 重新加载

将 ON 状态的 PIN 等效电路中 Rs 更改为并联的 Rp 和 Ct。外部电路电容和 PIN 等效电路电感 L 调整为 OFF 状态对应的具体数值。

15:16 使用 Ansys HFSS 基于 PIN 二极管的可重构智能表面（RIS）设计与仿真 189观看 0弹幕 此内容无法展示，请 重新加载

外部添加的电容

C1 和 C2 是外部添加的电容，且它们串联在 PIN 二极管两端（即：信号线 -> C1 -> PIN -> C2 -> 信号线，或者类似的串联结构），那么这种设计通常出现在射频开关（RF Switch）或移相器电路中。

1. 隔直作用（DC Blocking）—— 最常见的原因

这是最基础的功能。

• 问题：PIN 管是非线性器件，在大信号工作时会产生谐波。
• 解决：串联电容 C1 和 C2 与电路中的其他电感/电容共同构成滤波器网络，可以抑制不需要的谐波频率，只让基频信号高效通过。

2. 阻抗匹配与谐振调谐（Impedance Matching & Resonance）

• 问题：PIN 管需要直流电压来控制其导通或截止。如果直接将直流偏置加到射频（RF）信号路径上，直流会泄漏到前级或后级的射频电路中，干扰放大器、混频器等敏感器件的工作点，甚至造成损坏。
• 解决：串联电容 C1 和 C2 构成高通滤波器，对直流呈现开路（阻抗无穷大），从而阻断直流电流进入射频链路；同时对高频射频信号呈现低阻抗，允许信号通过。
• 为什么是两个？ 有时为了对称性，或者为了同时隔离输入端和输出端的直流。 在某些平衡式结构中，可能需要分别处理两端的直流隔离。

3. 提高功率容量与线性度（Power Handling & Linearity）

• 问题： 在 ON 状态，PIN 管表现为一个小电阻 $R_s$（可能只有几欧姆）和一个微小电感 $L_j$。如果直接接入 50Ω 系统，会产生严重的反射（VSWR 很差）。 在 OFF 状态，PIN 管表现为一个大电容 $C_j$，同样会与传输线产生失配。
• 宽带匹配：通过精心选择 C1 和 C2 的值，可以优化工作频带内的插入损耗（Insertion Loss）和回波损耗（Return Loss）。

4. 抑制谐波（Harmonic Suppression）

• 问题：PIN 二极管本身承受射频电压的能力有限。如果射频功率很大，过高的电压摆幅可能导致 PIN 管进入非线性区，产生互调失真（IMD），甚至击穿 PN 结。
• 解决：串联电容 C1 和 C2 可以分担一部分射频电压降。 由于电容的阻抗 $Z_C = 1/(j\omega C)$，在高频下，如果 C1/C2 取值合适，它们可以分压，降低 PIN 管两端的实际射频电压应力，从而提高整个开关电路的**1dB 压缩点（P1dB）**和线性度。
