Fluent meshing网格质量判断

      采用Fluent meshing作为画网格工具时，会先进行面网格划分，再进行体网格的划分。以下是判断网格质量的标准：

一、面网格质量

      1.1 面网格评价标准-偏度

      衡量面网格质量的标准是偏度（skewness），对于三角形网格，偏度的含义是网格与等边三角形的接近程度。偏度为0表示网格与等边三角形相同，偏度为1表示网格质量很差，如下图所示：

偏度不同数值代表的含义

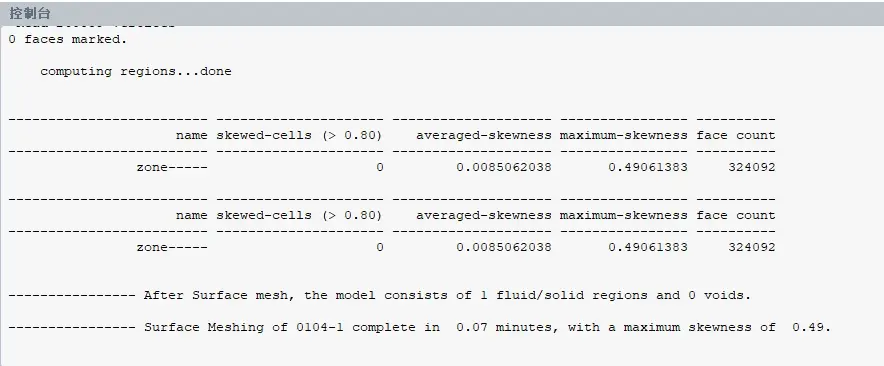

在Fluent meshing中画好面网格后，控制台会出现以下提示：

控制台结果

      从左到右依次是，大于0.8的偏度cells，平均偏度，最大偏度。一般画网格要求最大偏度小于0.7（本案例最大偏度为0.49）。

     1.2 如何找到偏度很高的面网格？

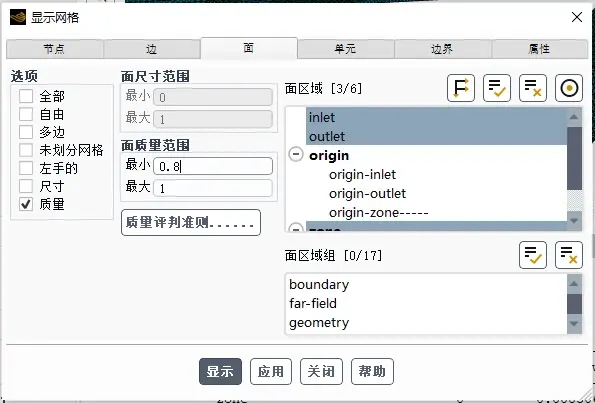

      如果面网格质量大于0.7，想找到大于0.7的这几个网格。依次点击显示→网格，出现以下对话框：

      对话框中做以下选择：

      选项部分：只勾选质量；

      面网格范围部分：输入自己想检测的面网格偏度范围，图中为0.8-1.0；

      面区域：除了origin其他全选。

      1.3 改善面网格方法：

      增加局部尺寸；

      插入改进表面网格任务，下图所示：

二、体网格质量

      面网格质量对体网格的质量影响很大，体网格的评价标准是最小正交质量（minimum Orthogonal Quality）。此数值大于0.2就说明面网格质量很好。
