算法验证1：Fluent求解超音速矩形进气道，稳态

       本算例为超音速矩形进气道，来自哈工大的一个风洞试验，可用来验证流场和压力分布，检验数值计算方法的合理性（适用于无法做实验的场景）。

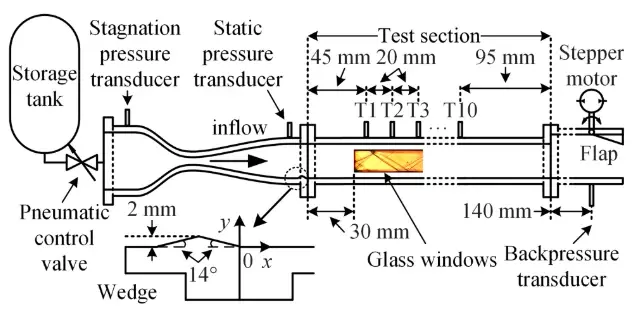

图1 模型在风洞中的示意图（Li et al,2017）

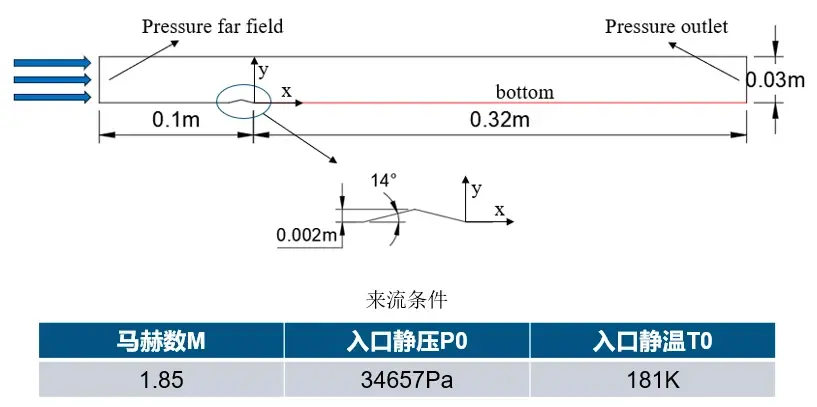

图2为二维模型及边界条件。

图2 模型及边界条件

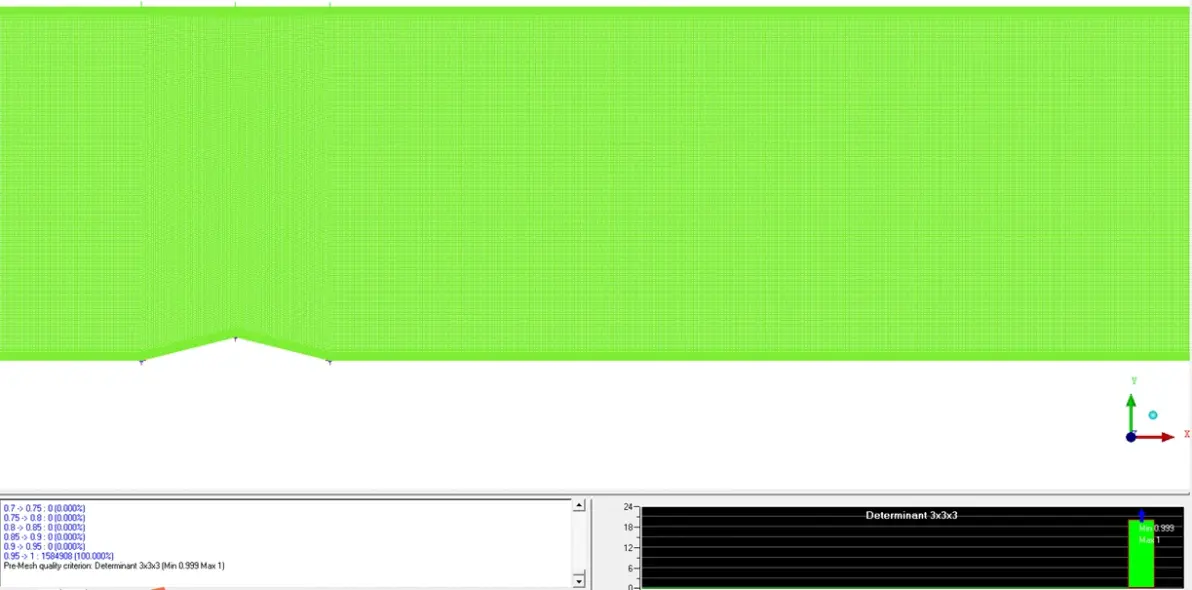

图2为网格，用icem画结构网格，网格总数为158万，模型上下边界画边界层网格。

图3 网格示意图

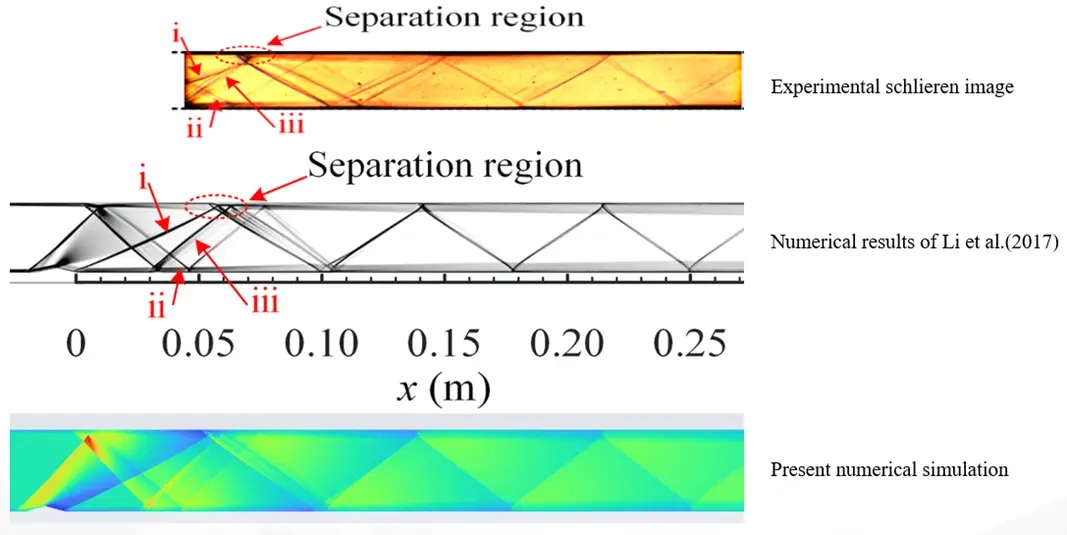

       图4为现在模拟出的密度云图与原文作者风洞试验所得纹影图和原文作者模拟所得密度云图的比较。

图4 流场比较

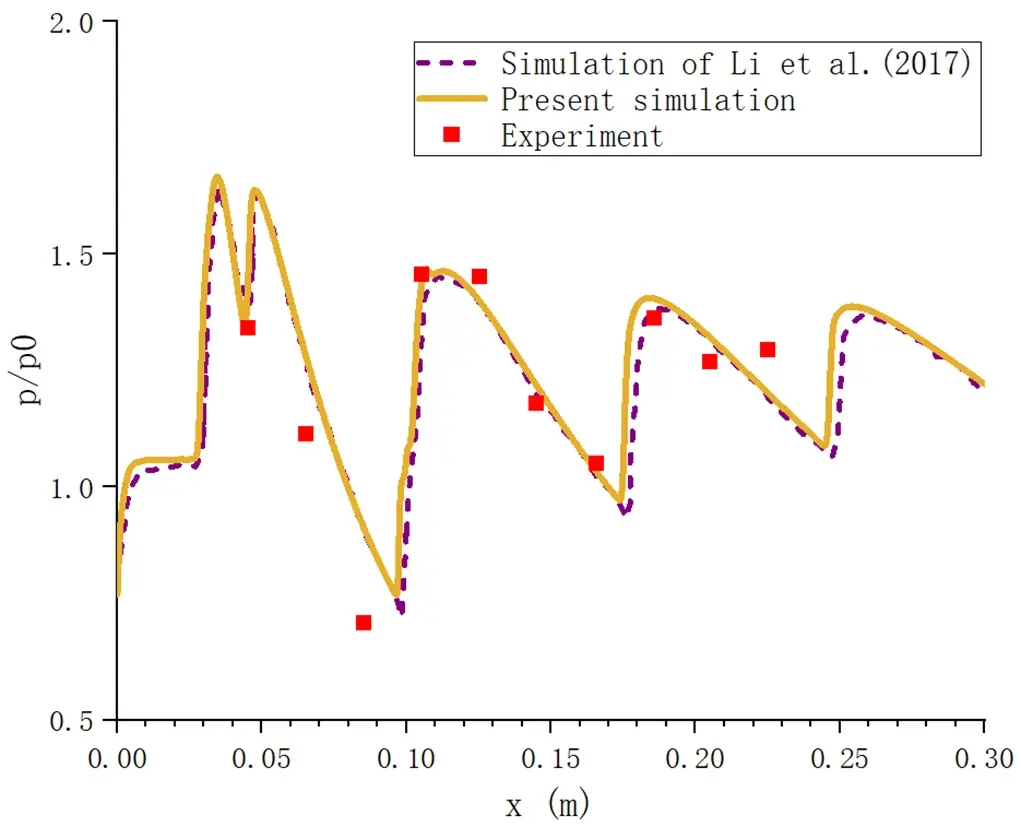

       图5为现在模拟出的模型右下边（图2bottom边）的压力比（p/p0）与原文作者风洞试验和原文作者模拟所得的压力比的比较。

图5 压力比比较

       目前，该算例只是完成了稳态计算，并于试验进行了流场和压力比较，比较结果比较理想。但由于后续课题中模拟要采用瞬态方法，所以仍需进行瞬态计算。与稳态计算相比，瞬态计算比较困难，尤其是对于超音速这样速度很快的场景，很难计算准确，模型尺寸较小，时间步长会特别小，低至10的-8次方，计算周期特别长，如果没有充足的计算资源的话，很难。

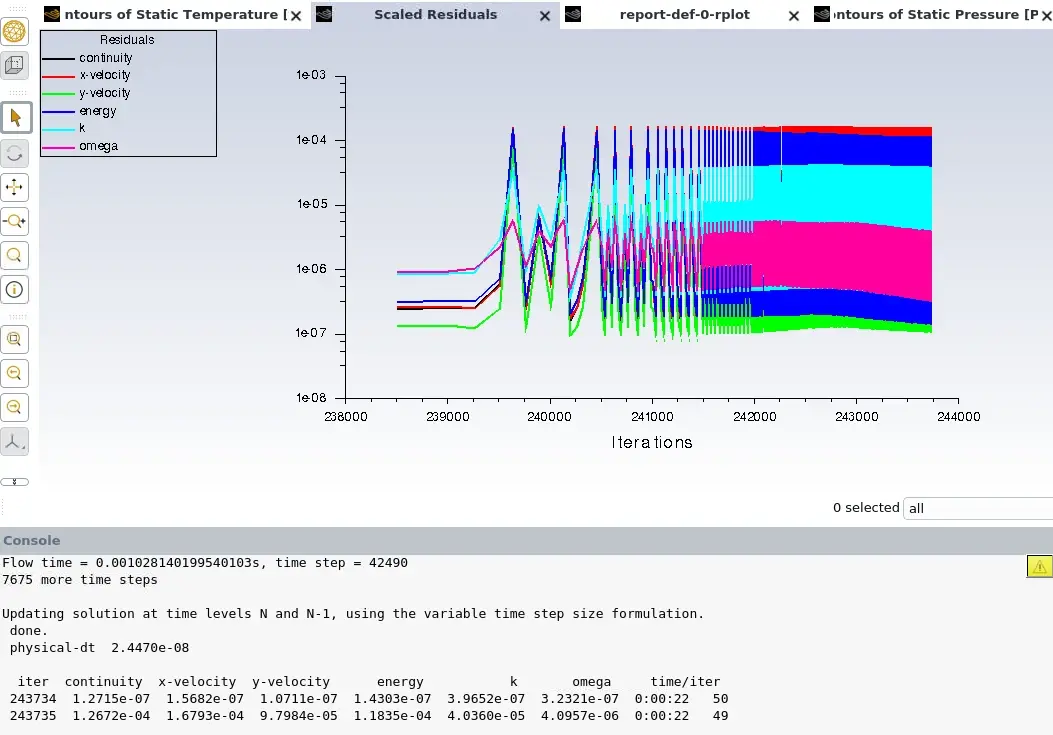

       完成稳态计算后，我也正在尝试瞬态计算，使用100核心的服务器，目前计算了44个小时，计算时间达到0.001s......

图6 瞬态计算过程
