圆管出口温度算出来比能量平衡手算的差了3度，查了半天是壁面热流密度设成了恒定温度，换热没充分发展。验证Nu数之前先想清楚用哪个关联式，层流和湍流是两套完全不同的路子。

层流充分发展，恒热流壁面Nu的理论值是4.36，恒壁温是3.66，跟Re和Pr无关。做层流验证的时候壁面条件选恒定热流，数值给一个正数，比如5000 W/m²，别用恒定温度，恒壁温对应的Nu是3.66但收敛慢，恒热流收敛快而且理论值明确。Re数控制在500到1500之间，确保在层流范围内，入口给充分发展速度剖面，或者给均匀速度然后让管道足够长，L/D大于50，让流动和换热都充分发展。D:\Fluent_work\nu_validation\laminar\下面那个case，Re=1000，Pr=0.7，跑完管子后半段Nu稳定在4.4左右，比理论值高了不到2%，可以接受。

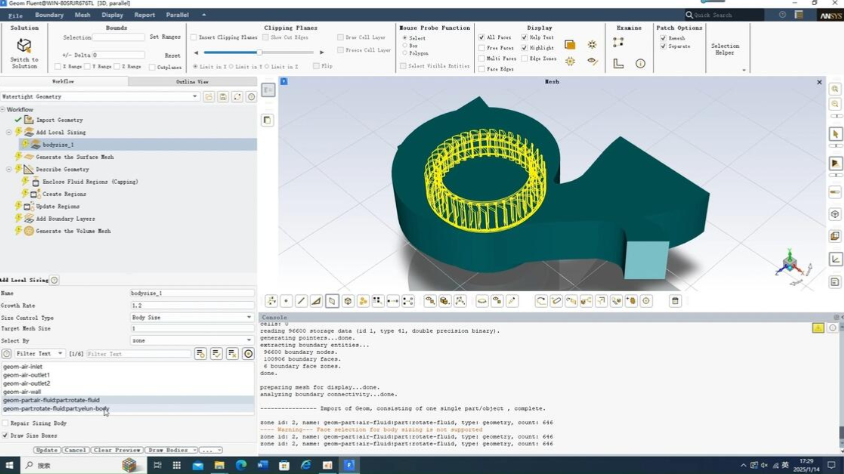

湍流验证用Dittus-Boelter关联式，Nu=0.023Re^0.8Pr^n，加热流体n=0.4，冷却流体n=0.3。Re数范围2500到1.24e5，Pr在0.7到120之间。湍流验证的关键是y+跟壁面处理配合，k-ω SST模型推荐y+小于1，直接解析粘性底层，换热预测准。如果用标准壁面函数，y+要大于30，落在壁面函数的适用范围里。网格方面，边界层第一层高度按y+=1反算，管子内径20mm的话第一层高度大概0.01mm量级，边界层15到20层，增长率1.2，圆柱形管道用扫掠网格，O-grid剖分，轴向网格均匀。

恒定热流边界在Fluent的壁面条件里设，Thermal标签页选Heat Flux，数值填W/m²。想要沿管长线性增加的热流用Expression写，比如5000+100*x/0.4，x是轴向坐标，0.4是管长。报告热流密度用Report→Fluxes，或者TUI命令report/fluxes/heat-flux，选wall面。壁面温度用Report→Surface Integrals→Area-Weighted Average，选wall面，变量选Static Temperature，TUI是report/surface-integrals/area-weighted-average。

局部Nu数的提取有三种方式。CFD-Post里用Expression，在Expressions标签页新建，公式写成h*D/k，h是热传递系数，从Wall Heat Transfer Coefficient变量里读，D是管径0.02，k是流体导热系数，从Thermal Conductivity里读。Fluent内建Custom Field Function也能算，Define→Custom Field Functions里新建，公式同上。Python脚本更灵活，把沿管长的壁面温度和热流密度导出成CSV，后处理里根据局部热流密度和局部壁面温度、流体混合平均温度算h，再算Nu，D:\Fluent_work\nu_validation\scripts\post_nu.py里存着这个脚本。

结果对比画图，横轴用无量纲轴向距离x/D，纵轴用Nu/Nu_db或者直接画Nu，层流参考理论值4.36或3.66画一条水平线，湍流参考Dittus-Boelter画一条曲线。充分发展段的Nu应该稳定在理论值附近，入口段因为热边界层在生长，Nu会比充分发展段高很多，对比的时候只看x/D大于10之后的数据。D:\Fluent_work\nu_validation\下面那个对比图里，层流的入口段Nu到了8以上，x/D到15之后降到4.4附近，跟理论值对上了。湍流用SST k-ω配y+小于1的网格，跑出来Nu比Dittus-Boelter高了5%左右，这个偏差在CFD里算正常，文献里也经常报类似的误差。

验证流程里几个坑。入口给均匀速度还是充分发展剖面，给均匀速度的话入口段长度会偏长，湍流还好，层流的话入口段可能占管长的一半，对比的时候把入口段排除掉就行。出口别用outflow，用pressure outlet，回流的时候outflow会报错。物性用常数还是变物性，验证关联式的时候用常数物性，关联式本身就是在常物性假设下推出来的，用变物性的话物性随温度变化，跟关联式的假设对不上，误差来源就分不清是模型问题还是物性问题。

D:\Fluent_work\nu_validation\下面那个湍流case的y+检查过没，边界层第一层高度设的是0.008mm，算完y+平均0.6，SST模型能直接解析粘性底层，但网格量上去了，轴向扫掠间距0.5mm，周向120个节点，径向40层，跑一个case大概四十分钟。下次把Gnielinski关联式也加进去对比，那个比Dittus-Boelter精度高一点，适用范围也更宽，参数是……
