EPLAN整个项目切换元器件品牌选型，批量替换操作演示

不同的客户会有不同的品牌选型表，而设计工程师往往希望基于模板去生成、设计图纸，不希望有很大范围的手改项。在EPLAN P8工程项目里，如何比较高效地对特定元器件切换品牌型号呢？

传统方式：

1.一页页去翻，一个个符号、黑盒修改部件编号（这方法肯定是最慢的）；

2.打开“项目数据 > 设备/部件 > 材料表导航器”，找到并选中您想要更换的元器件，右键点击该元器件，在弹出的菜单中选择“更换部件”。在弹出的“部件选择”对话框中，找到并选定您要替换成的新部件，然后点击“确定”。

材料表导航器已经很高效了，但仍然有不足：只能针对单一型号单次切换。

举个例子：如果我要把项目中所有的电机断路器由“西门子”改成“施耐德”，如何最快呢？

不卖关子，请出我们的老朋友——占位符对象。

而且这次占位符的应用有点特殊，笔者称之为“同名异构”，即占位符对象名称相同，值集名称相同，但变量不同。

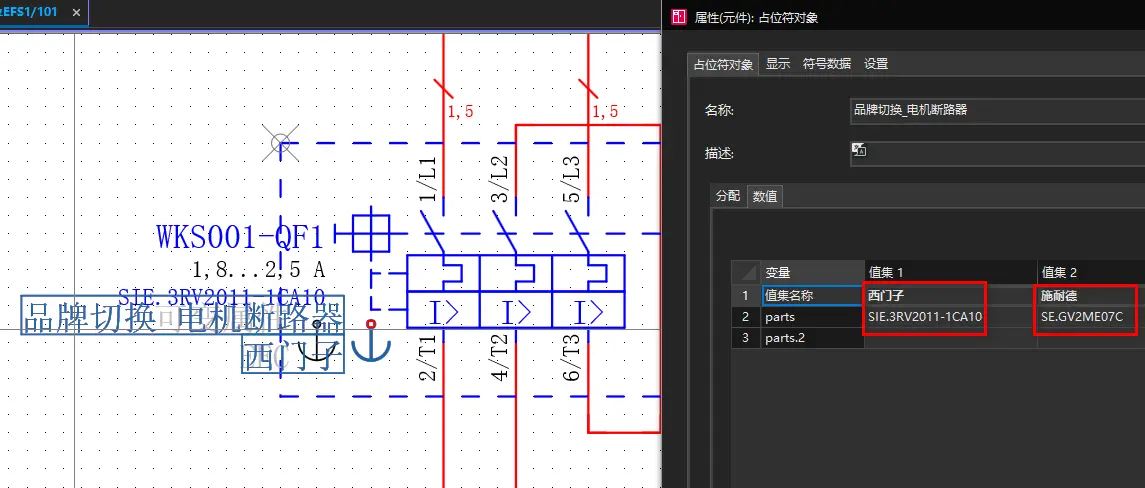

图1 电机断路器1,8...2,5A规格

如图1所示，值集"西门子"下的变量为【SIE.3RV2011-1CA10】，值集“施耐德”下的变量为【SE.GV2ME07C】——它们都是1,8...2,5A这个同一规格下，两种品牌对应的型号。如有项目需求，可以再扩展更多的代表不同品牌的值集。

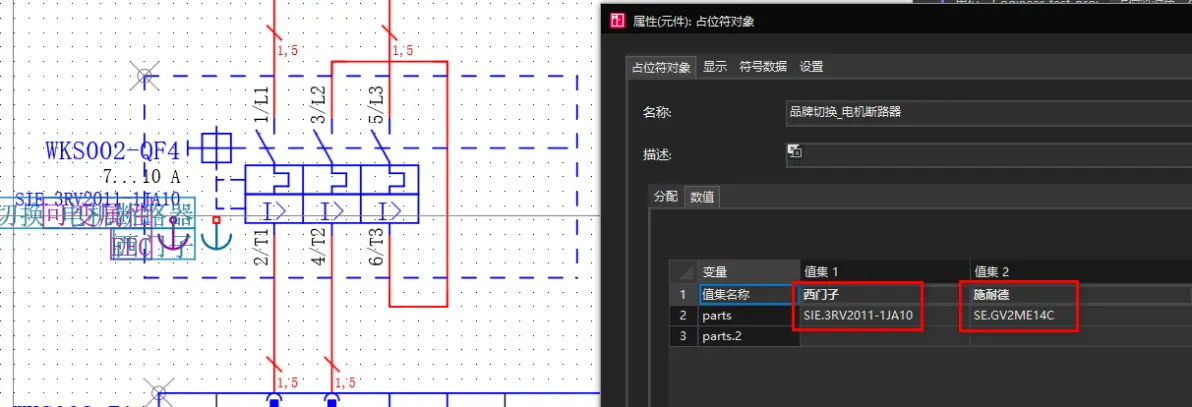

图2 电机断路器7...10A规格

图2则展示了它的占位符对象名称也和图1一样，都是“品牌切换_电机断路器”，不同的是，这里的值集"西门子"下的变量为【SIE.3RV2011-1JA10】，值集“施耐德”下的变量为【SE.GV2ME14C】。

打开占位符对象导航器。

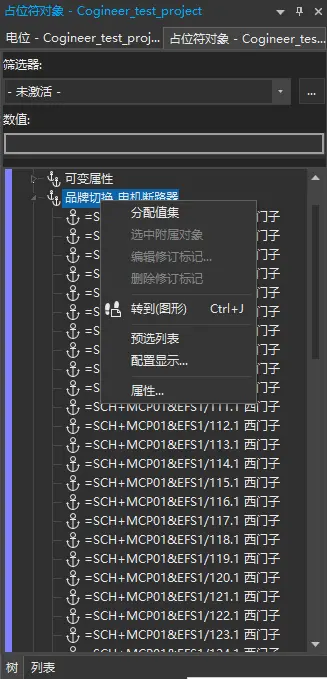

找到名称为“品牌切换_电机断路器”的占位符对象，右键，分配值集。

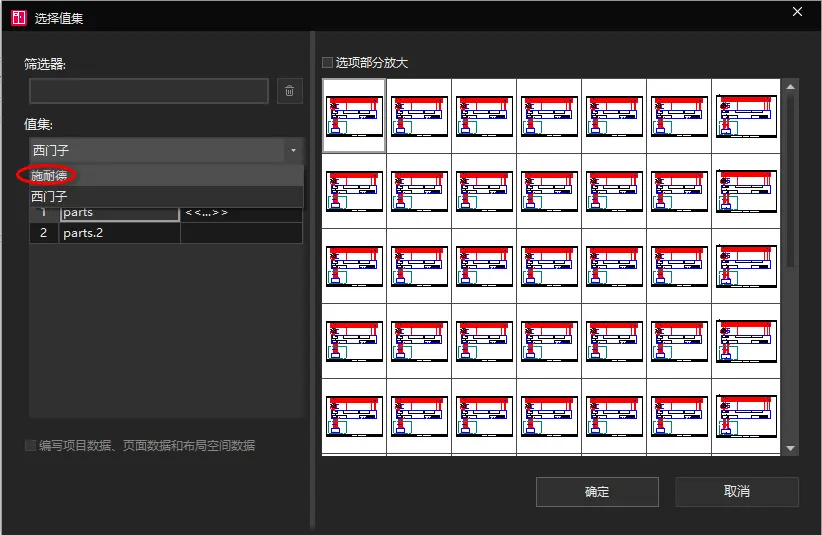

在弹出的值集选择框内，切换值集为“施耐德”。这样整个项目中，不管什么技术规格的电机断路器，都变成施耐德品牌的部件编号了。

-------------------------------------------------------------------

前提：

①要有良好的基于宏去构建图纸模板的习惯；

②多利用占位符，把可能出现的客户需求“预制”进去。本文例举的电机断路器，就是把技术参数作为统一分类，把品牌当作值集，“预制”好了所有项目中可能会出现的品牌型号。
