POE协议给PTC-140云台摄像机远程供电控制，布线省一半

在AV系统工程中，经常会使用到网络供电技术，即通过网络线来传输电源，从而简化系统的现场工程布线，减少传输节点，保证系统工作稳定。

今天，为大家带来一套基于PTC-140来设计的，通过POE交换机来实现远程电源输送的高效简捷的控制传输系统。

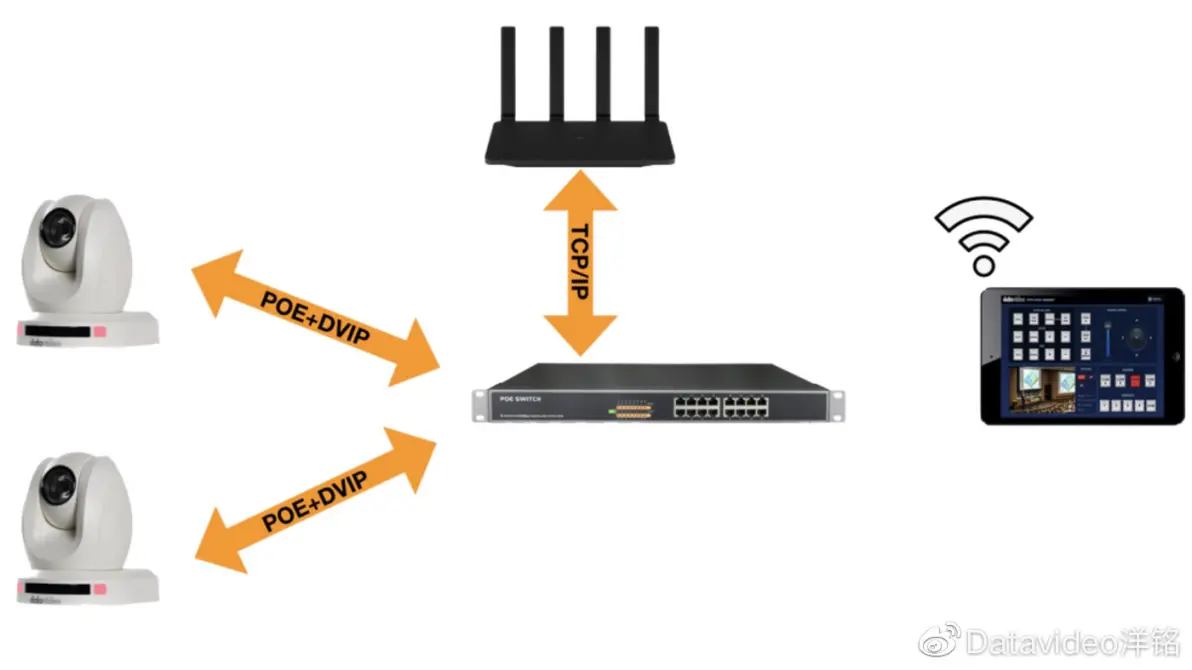

首先将POE交换机的网口与多台PTC-140相连接，然后使用一台路由器连接上POE交换机的专用级联网口，用于给交换机上的所有连接设备分配IP地址。

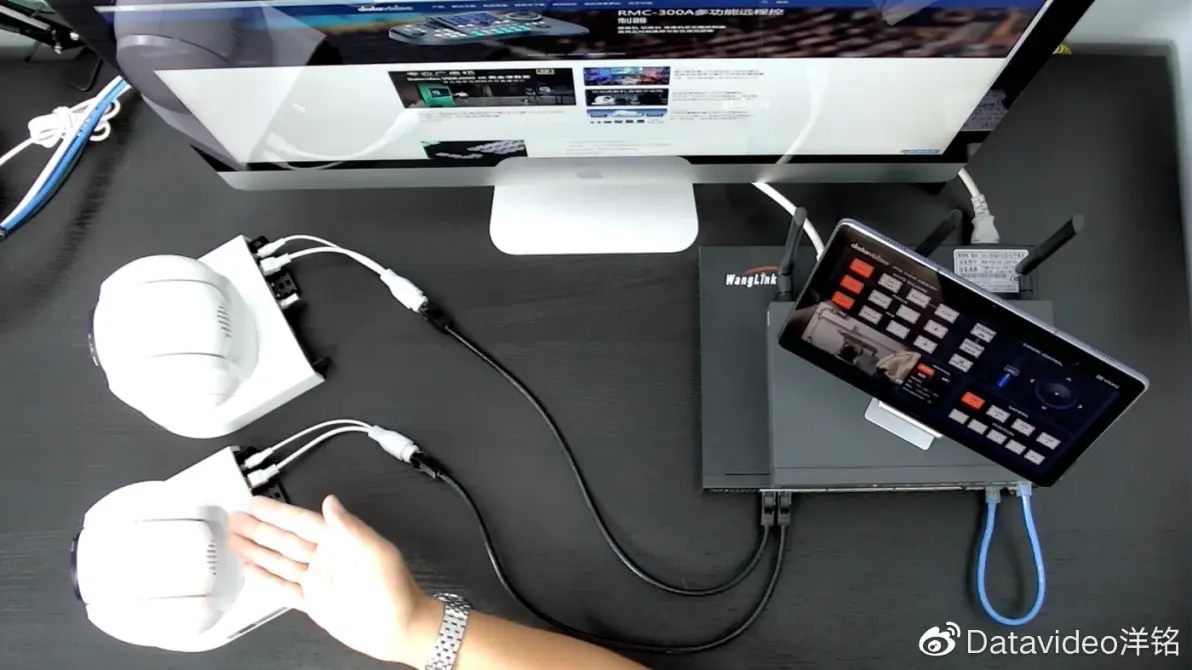

多台PTC-140与POE交换机连接

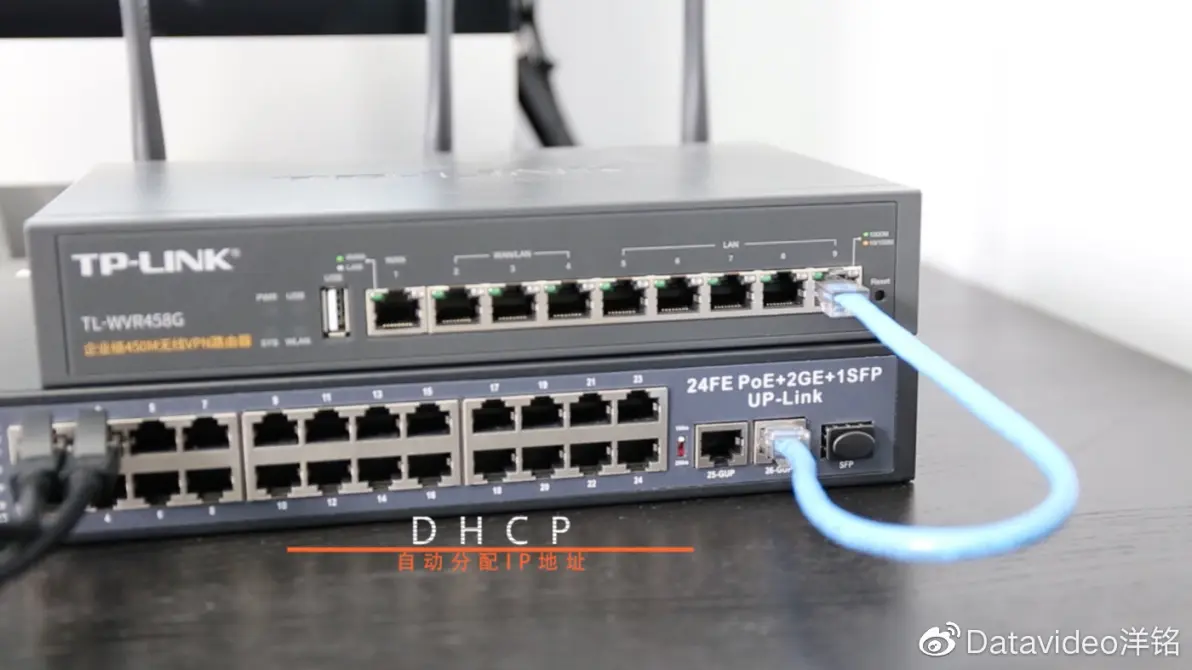

路由器与POE交换机的专用级联网口连接

再将平板电脑连接到路由器的WIFI网络上，运行PTZ View Assist（云台摄像机远程控制软件），软件自动搜索网络中的多台摄像机，实现远程遥控功能。

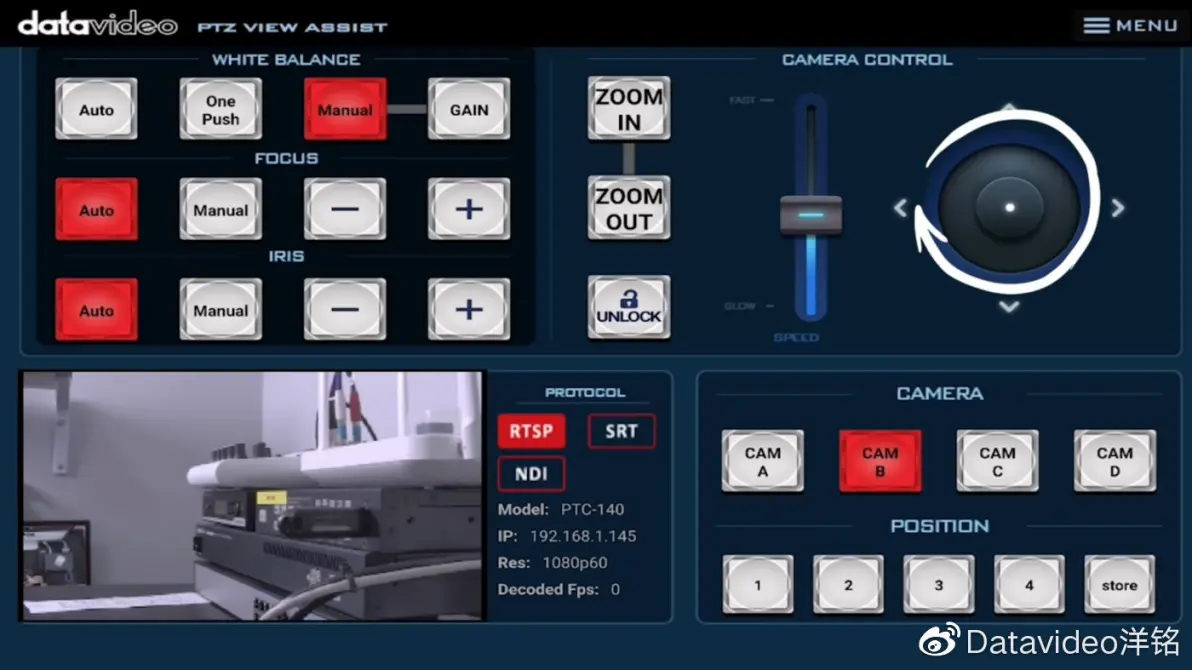

PTZ View Assist云台摄像机远程控制软件

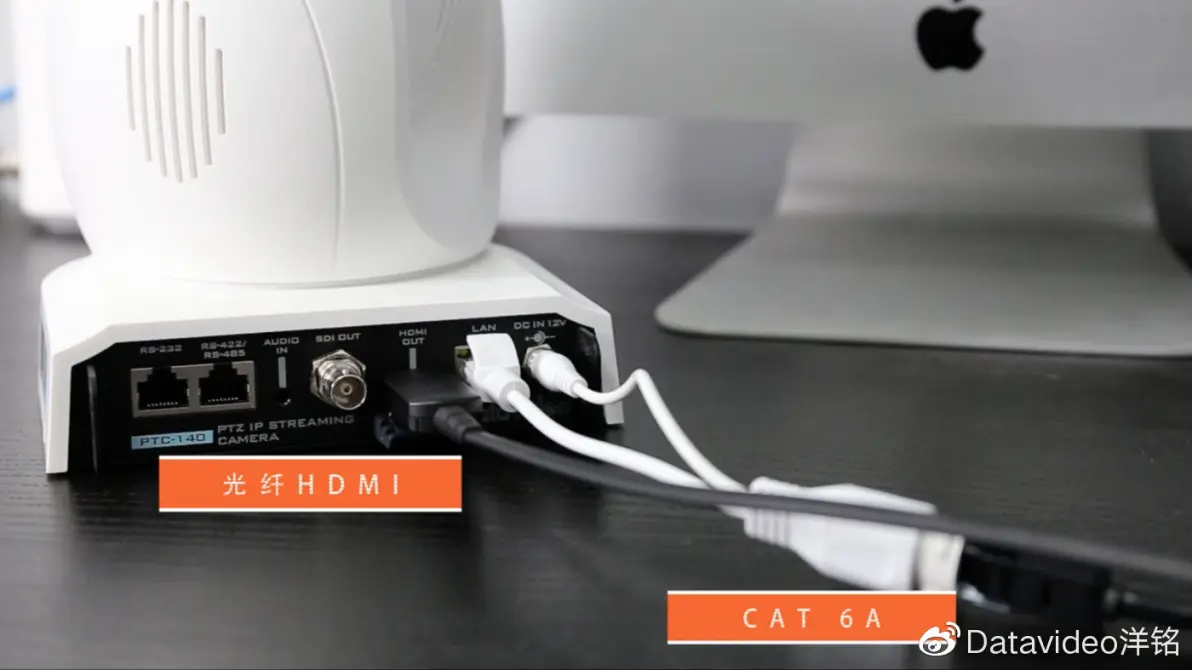

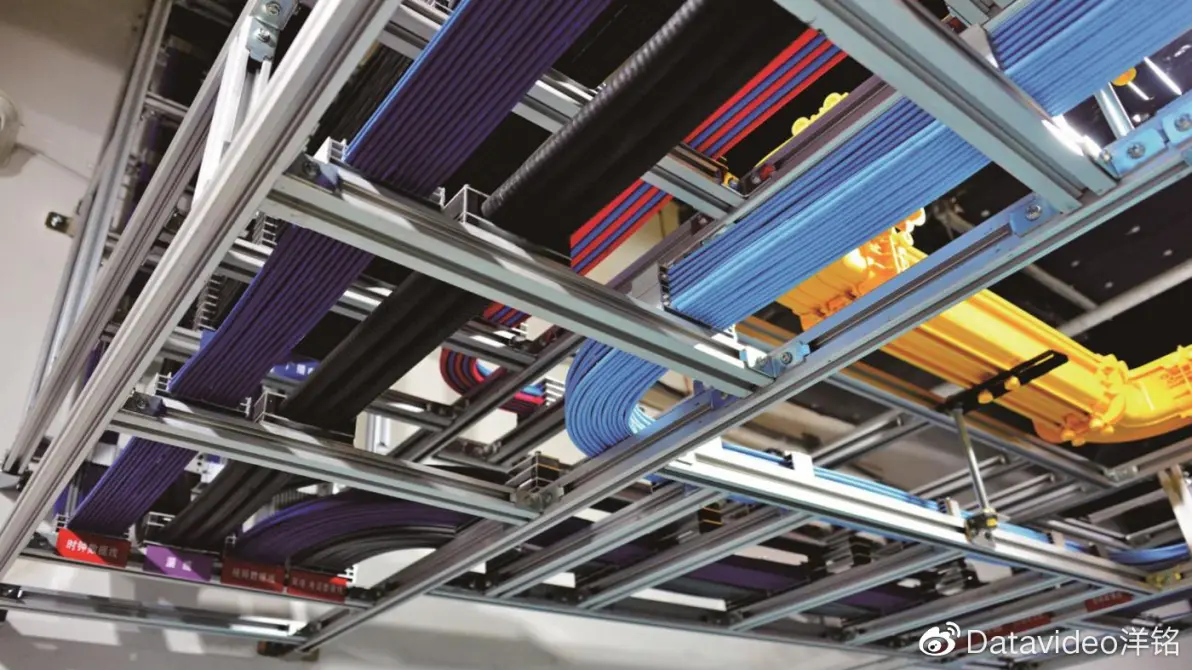

前端的云台摄像机的图像信号传输可以使用光纤HDMI线进行传输，所以我们在做现场工程布线的时候，每个机位只需布一根CAT-6A网线和一根光纤线，通过POE交换机实现远程供电控制传输系统。

最后让我们通过一个视频来一起更加清晰的了解 整个系统的形成构建过程：

     01:03


     通过POE协议实现PTC-140云台摄像机远程供电控制系统
