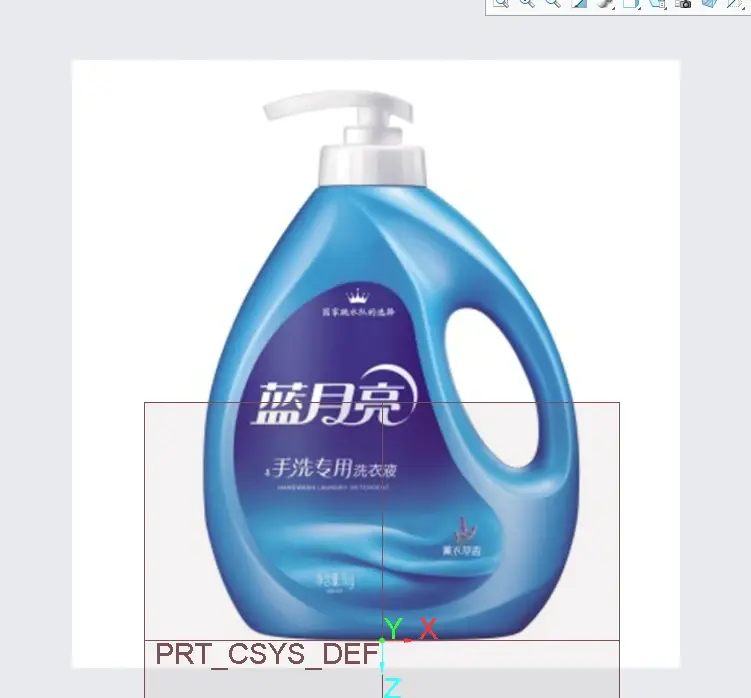

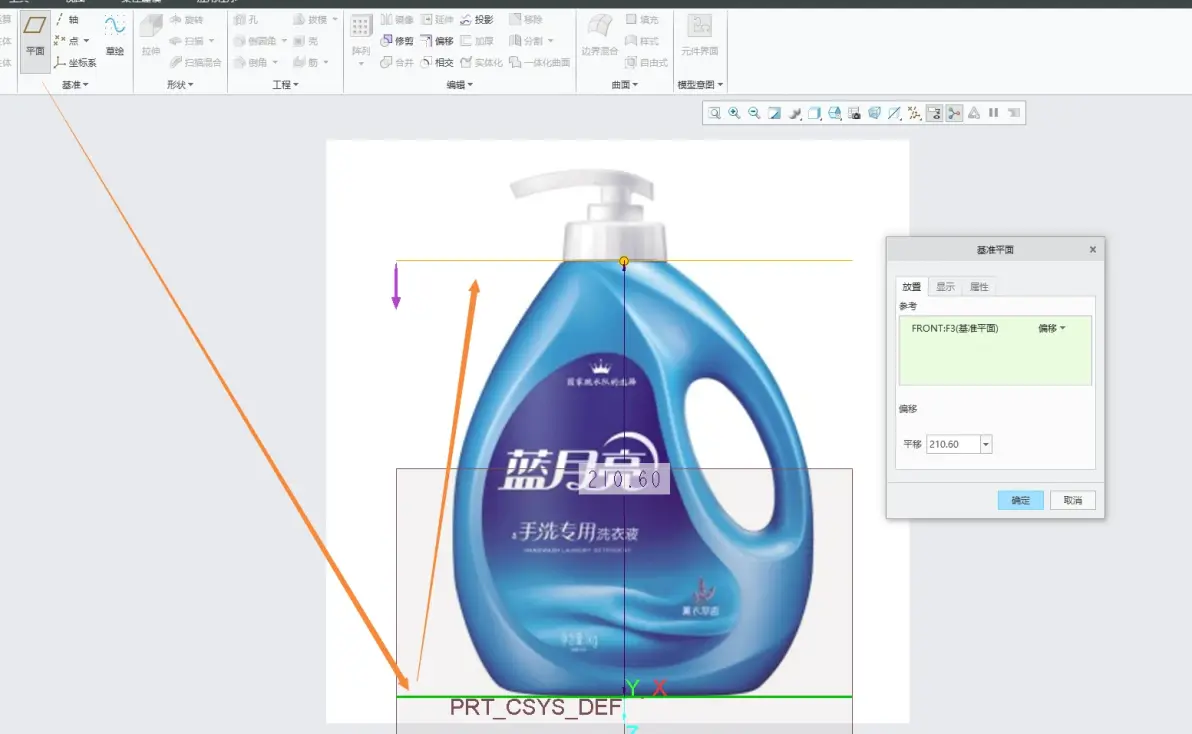

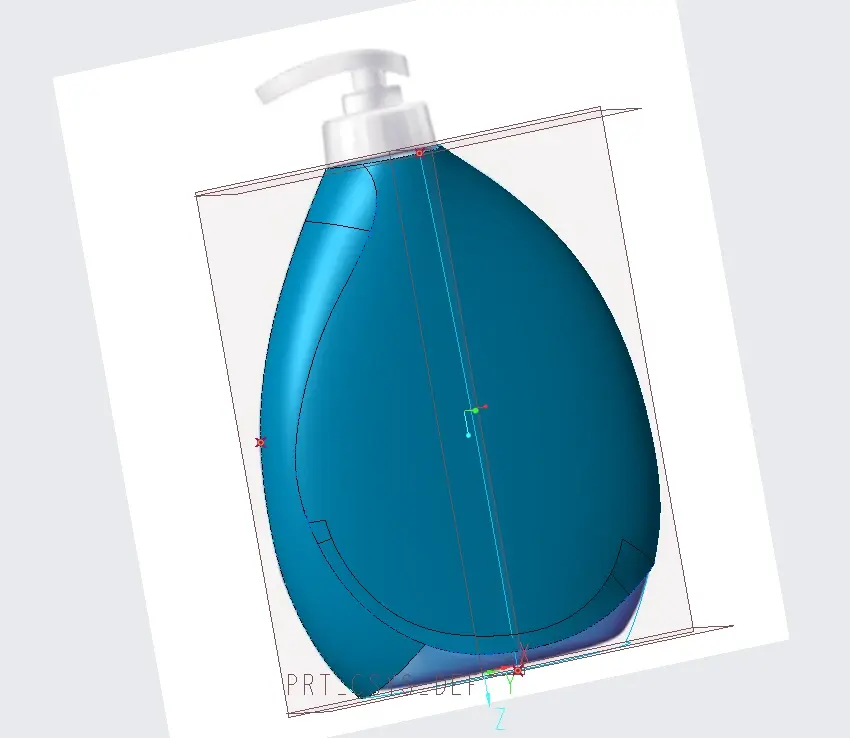

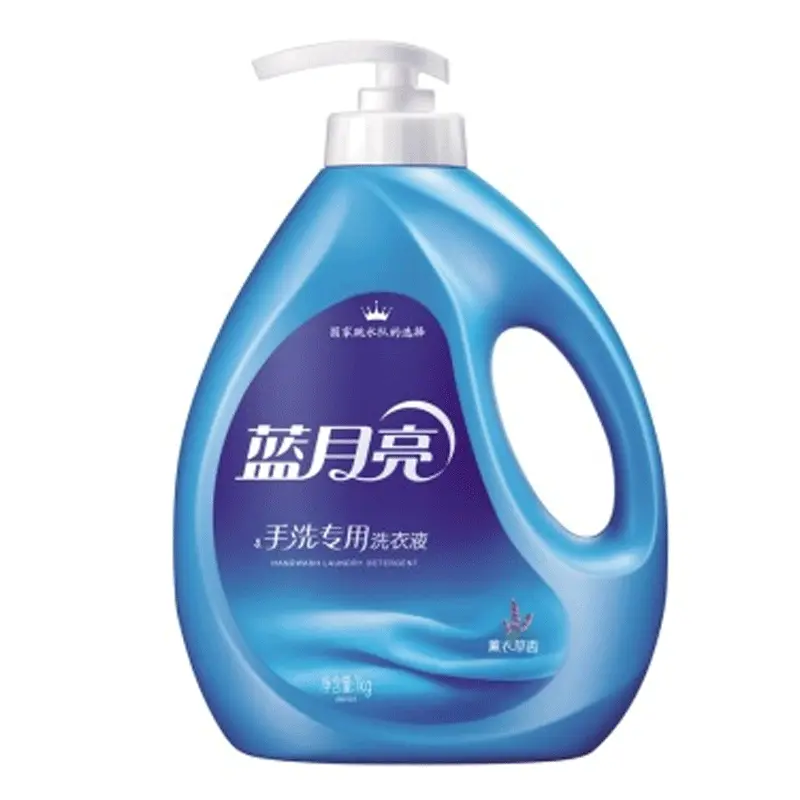

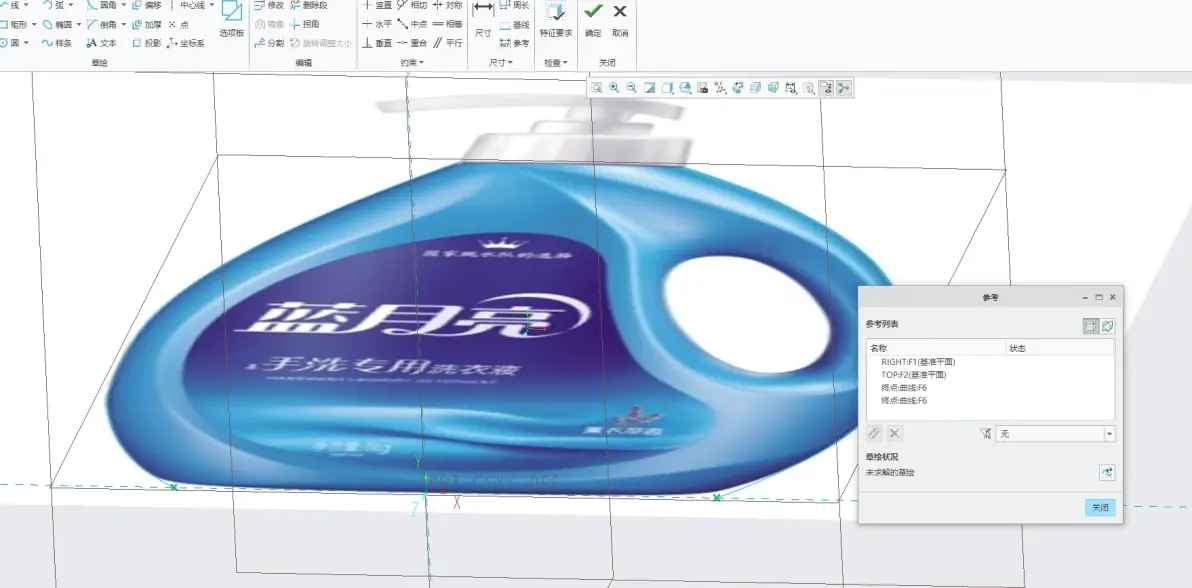

视图-模型显示-图像-导入 图像大致对齐到坐标

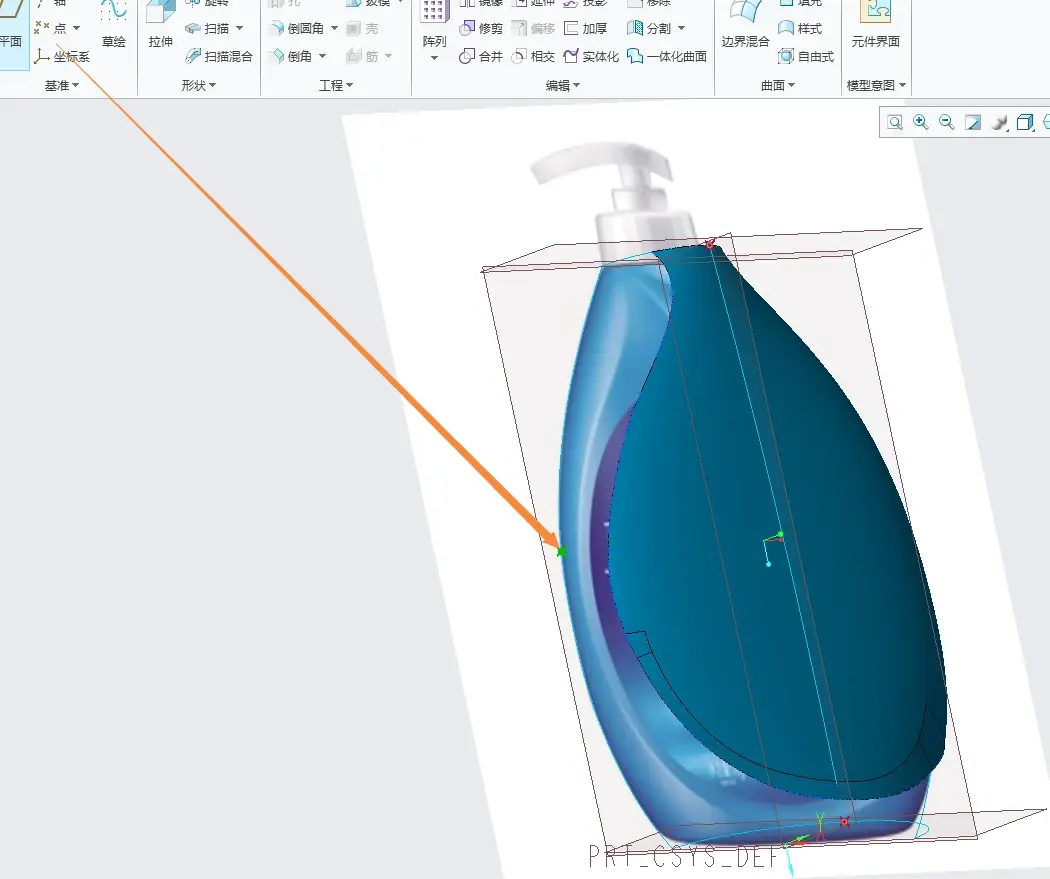

使用平面创建出平面

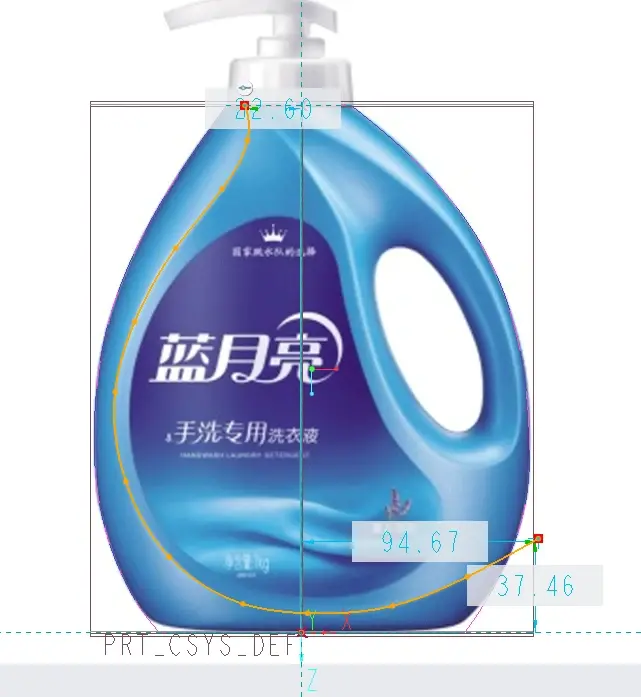

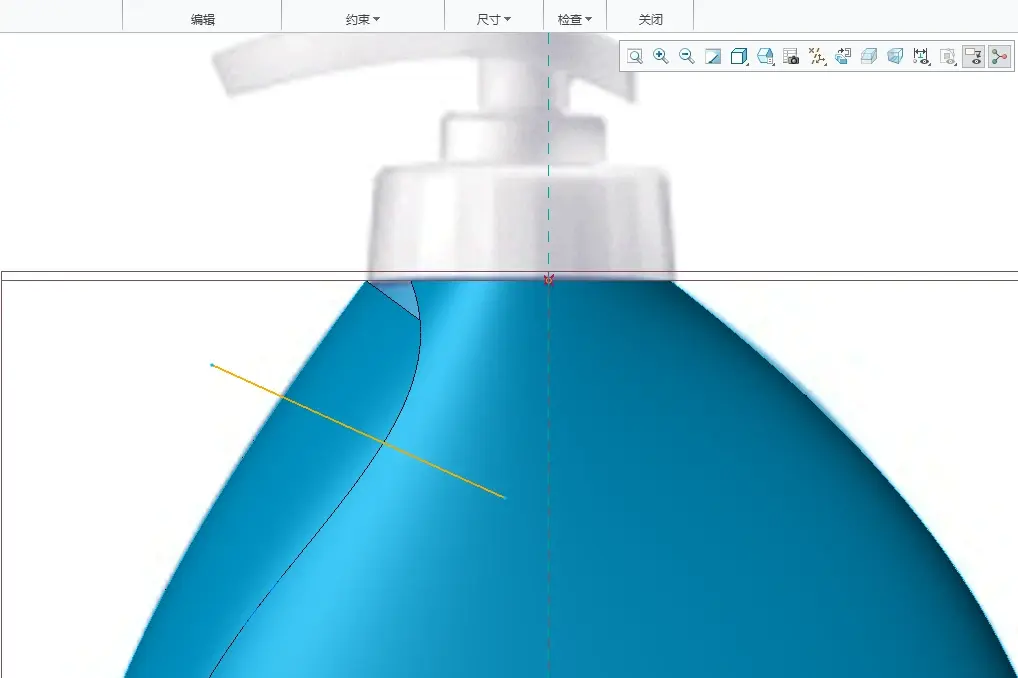

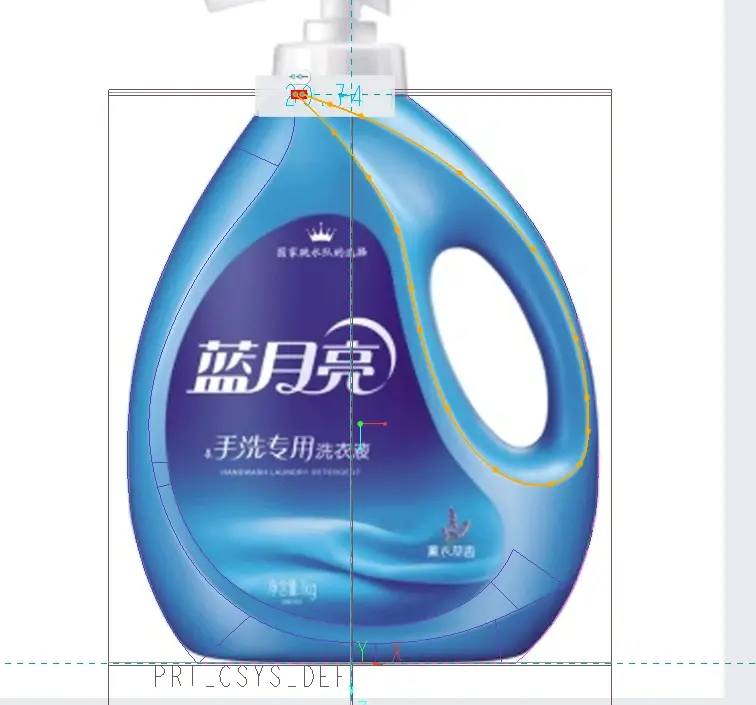

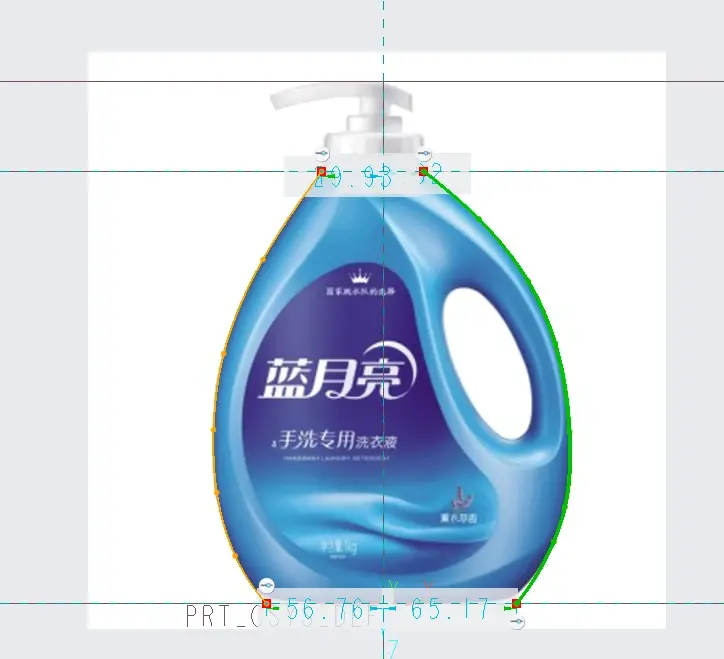

草绘-右键-参考基准平面-样条描出外轮廓-双击调整曲率

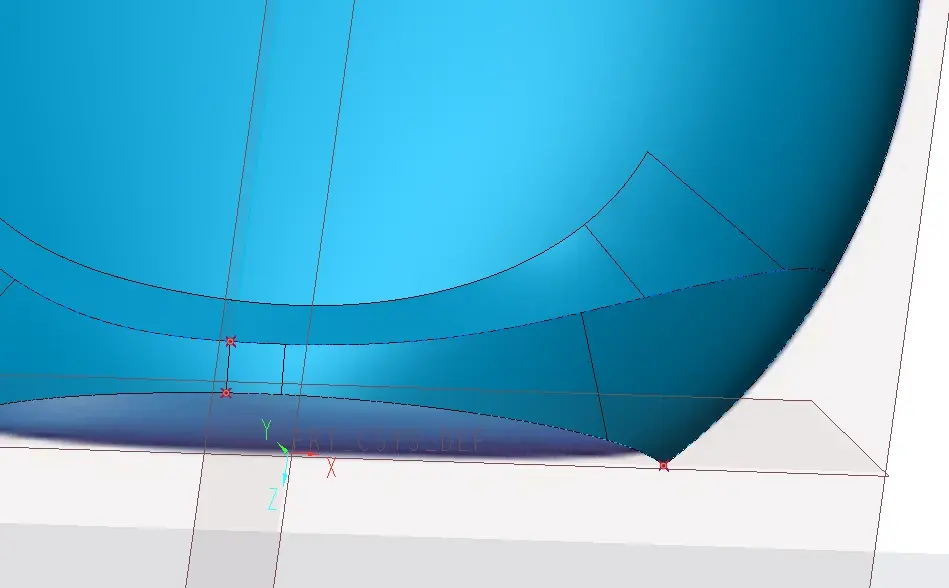

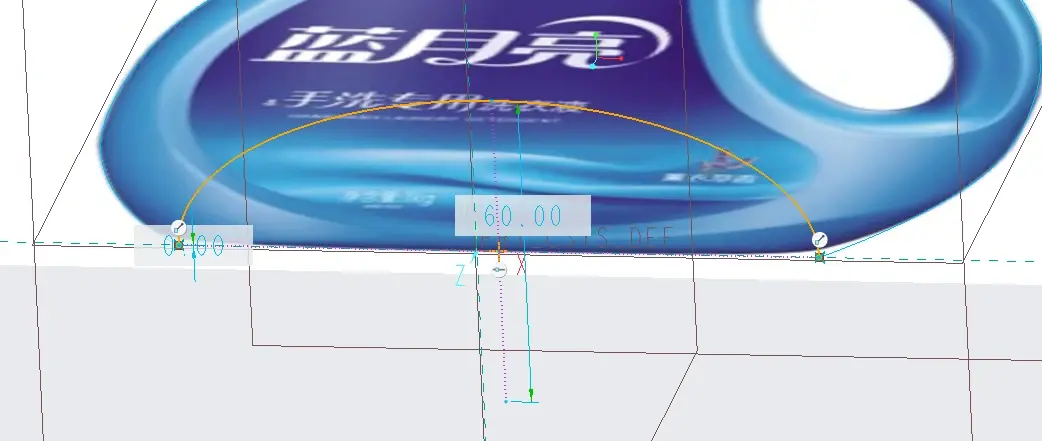

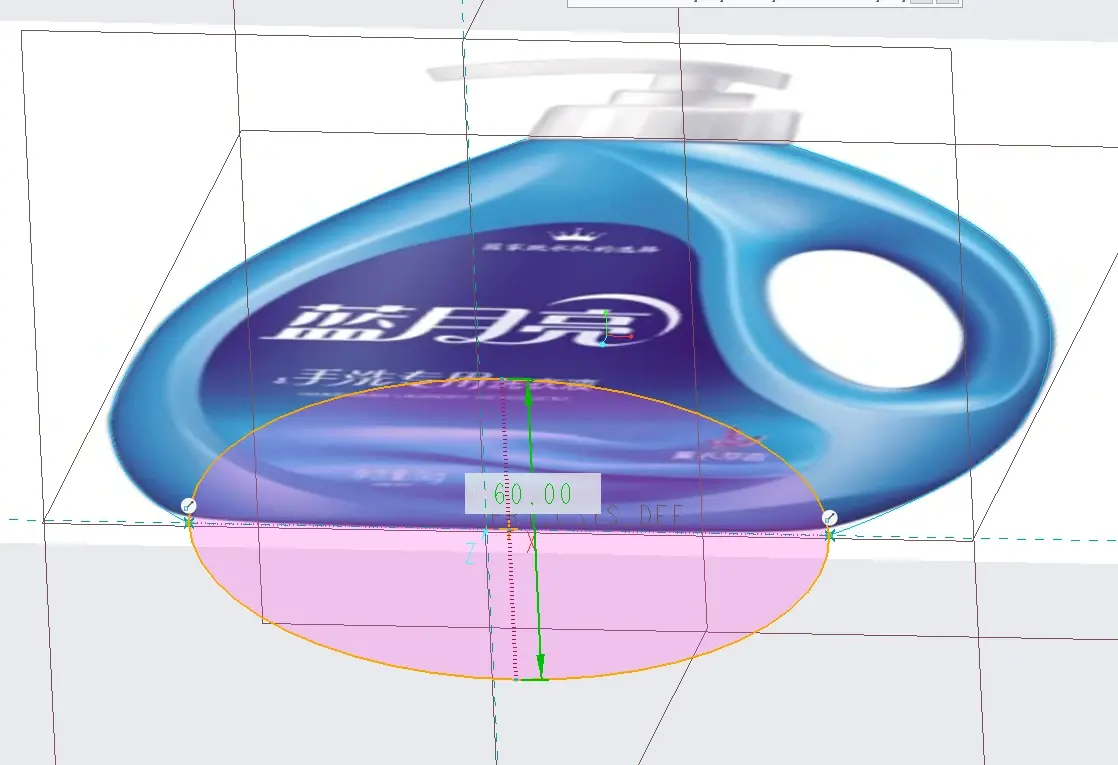

草绘-右键参考底部两条线与基准面的点-椭圆画出底部形状
椭圆高60-删除段-删除下半部分线

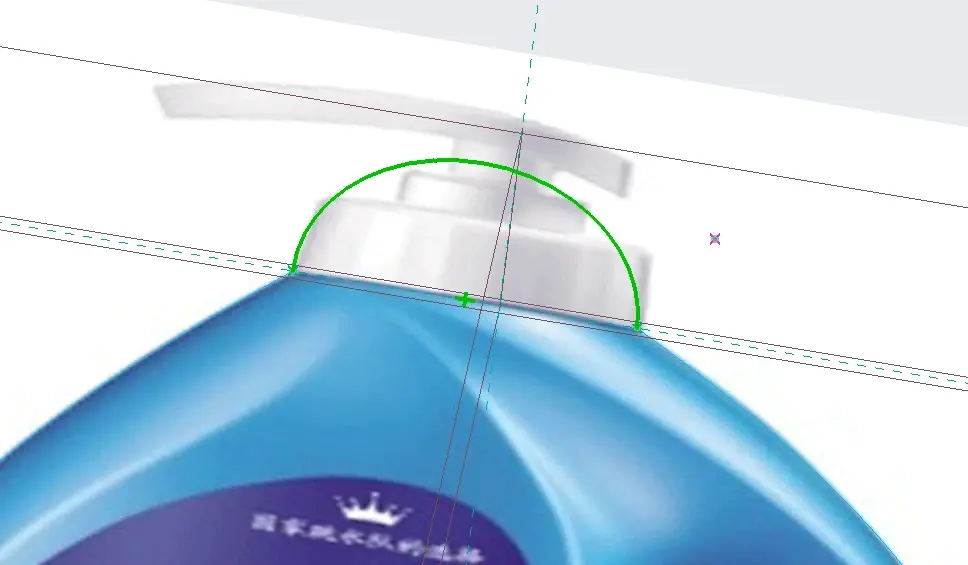

同理画出上方圆

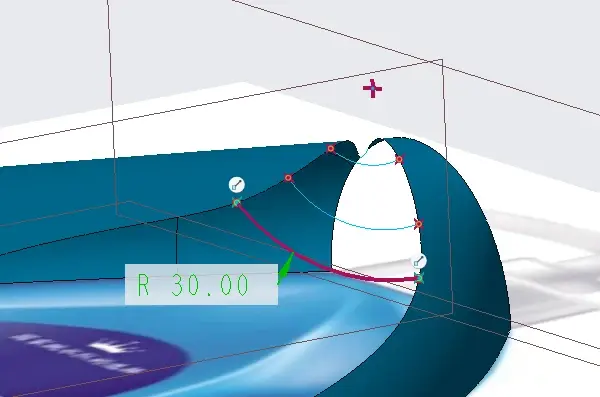

抓出2点草绘出圆弧 R2300

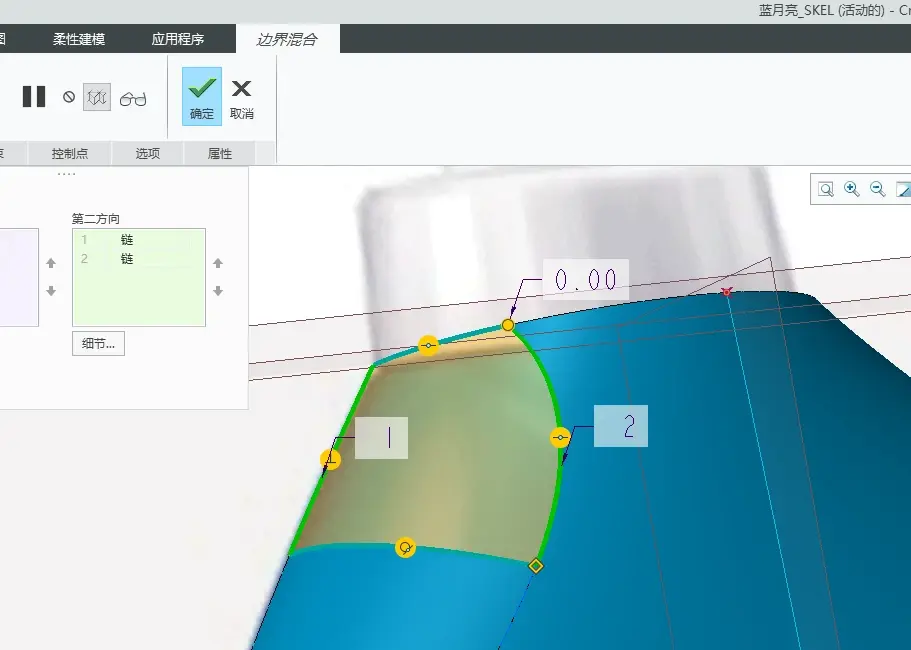

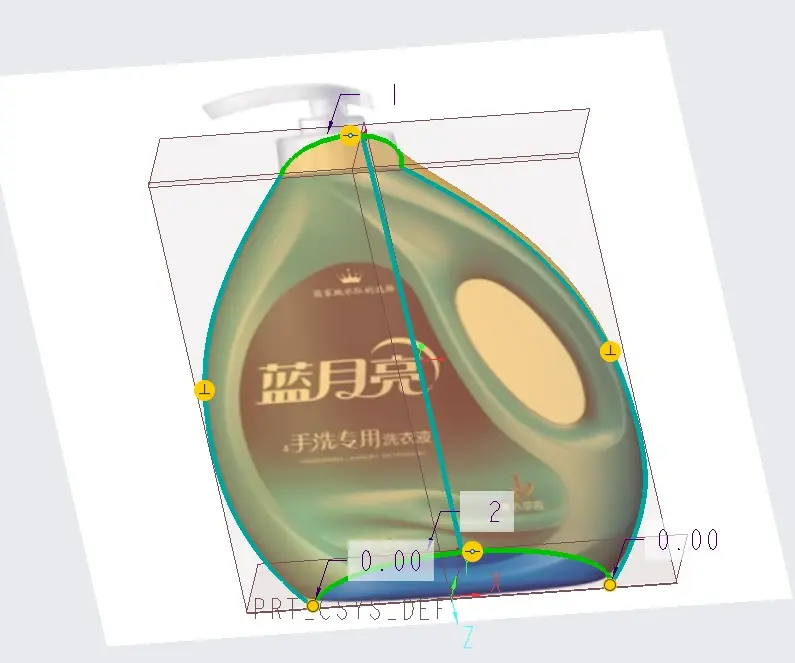

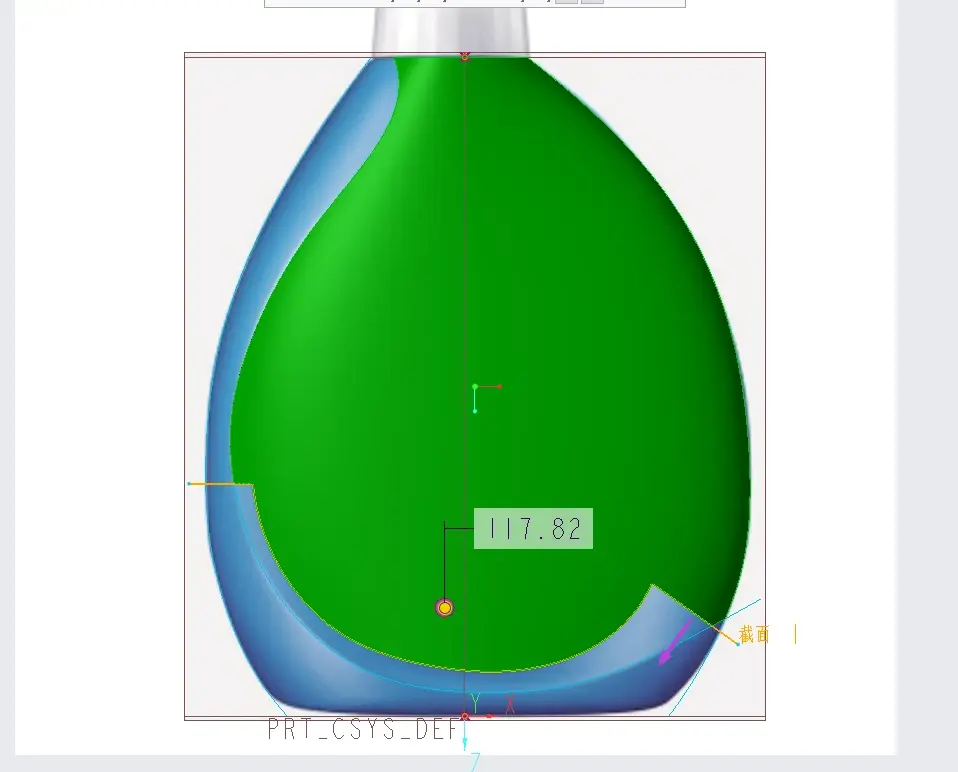

边界混合出主体面（选择一个方向的边 按住ctrl加选边）
草绘-样条-描出轮廓线

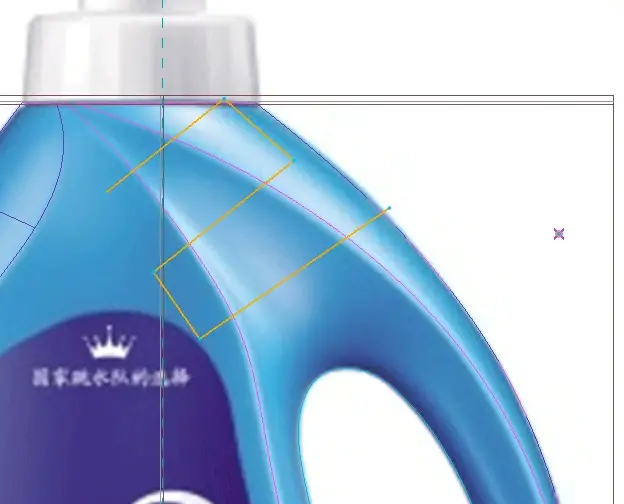

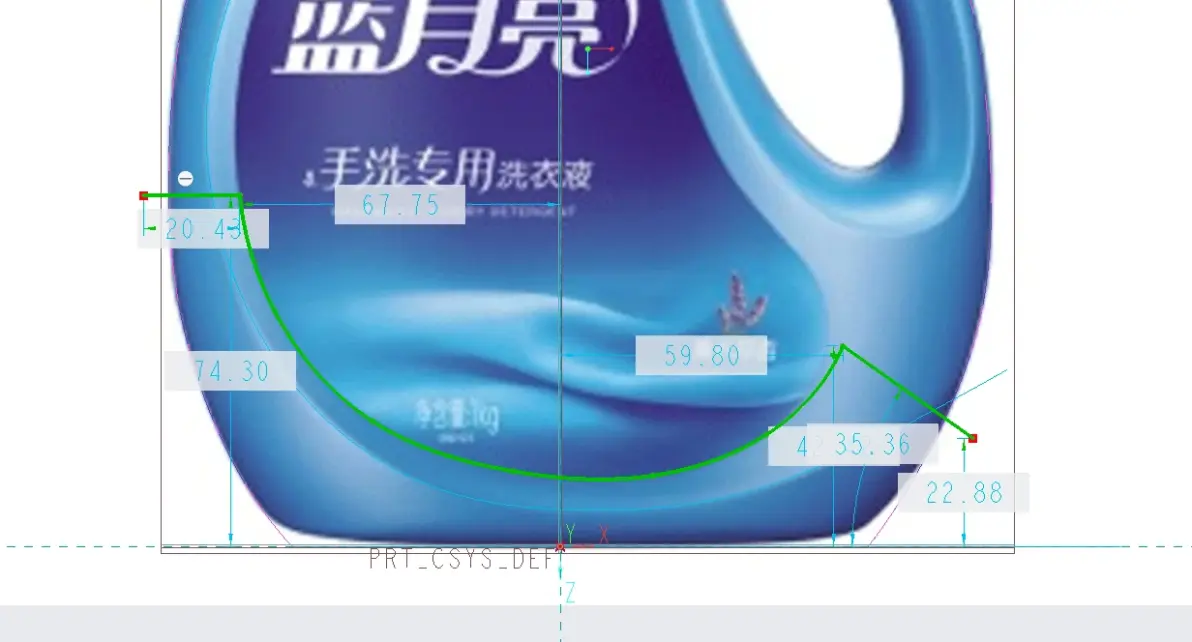

草绘-样条、线-描出轮廓线

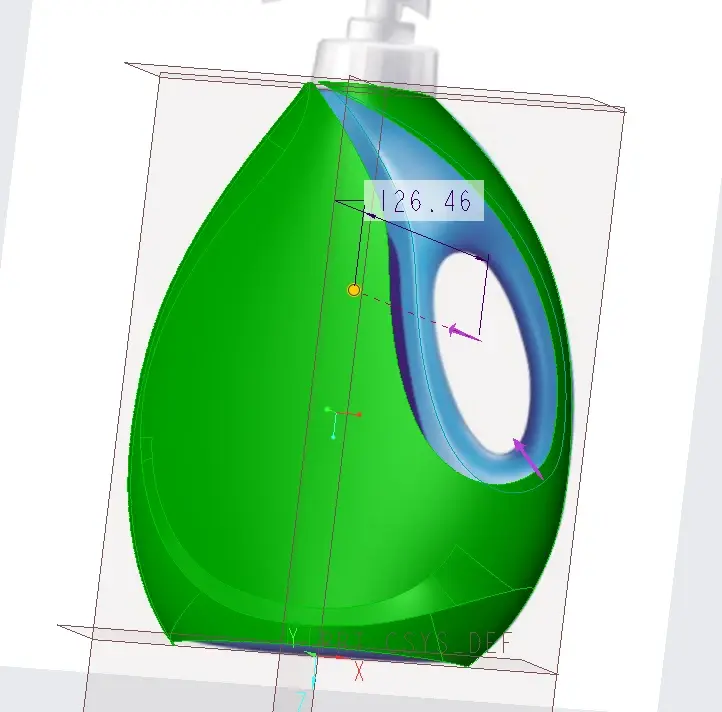

拉伸-投影-曲面-移除材料切掉不符合结构的部分
拉伸-投影-曲面-移除材料 （右键选择断线）

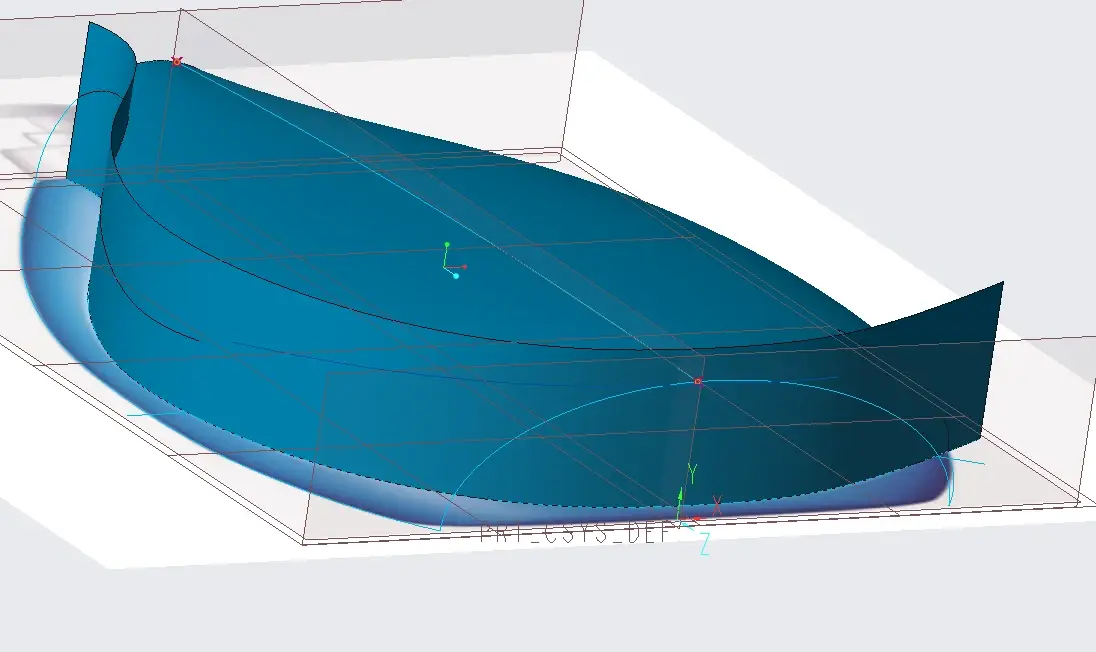

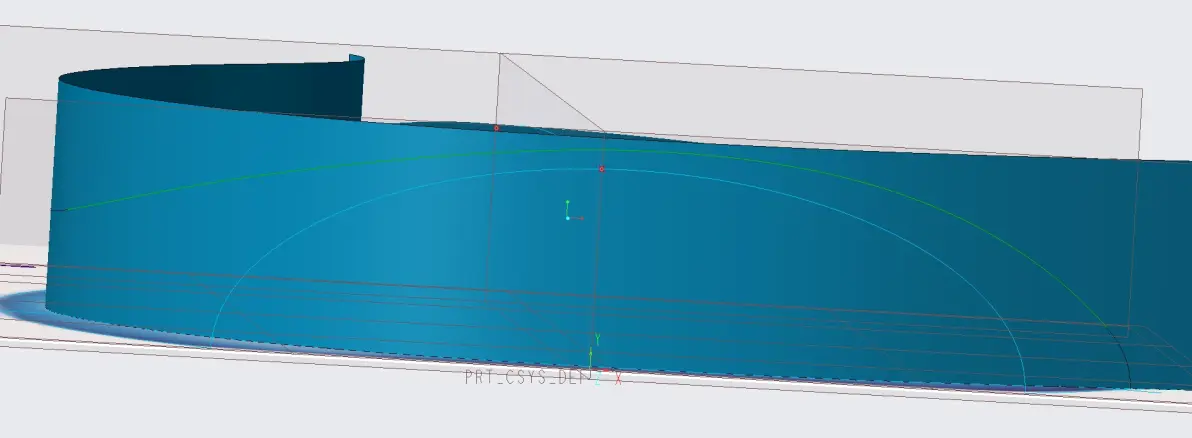

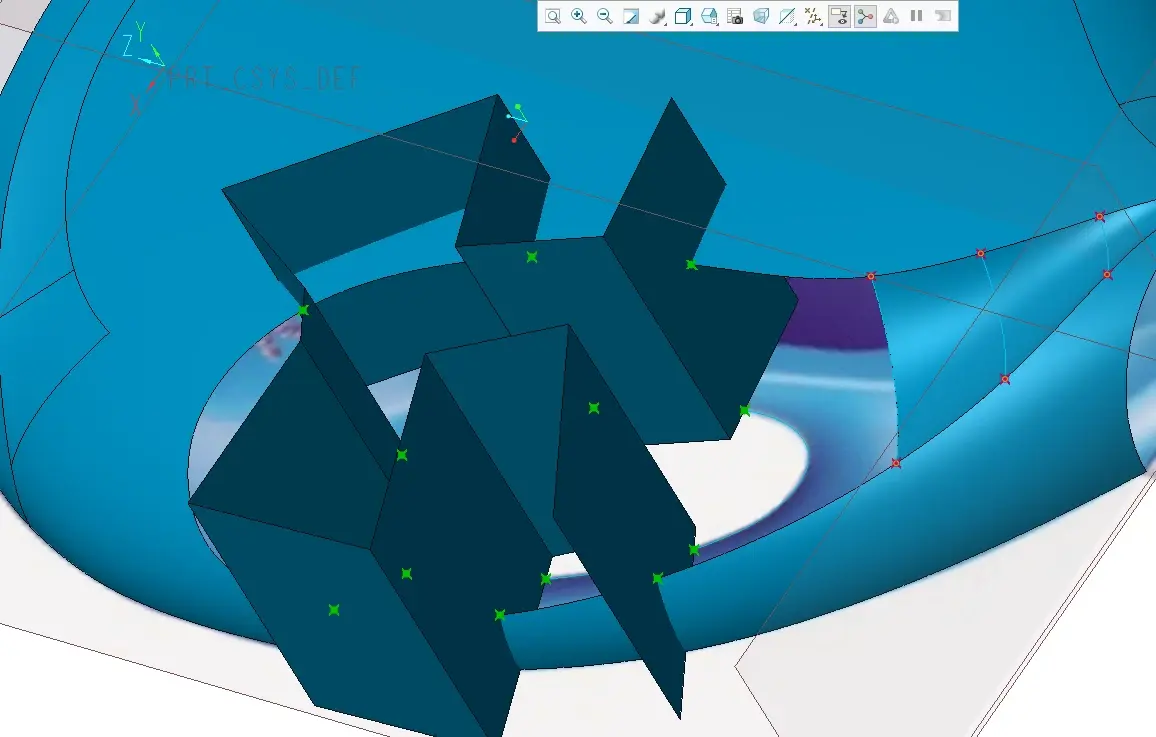

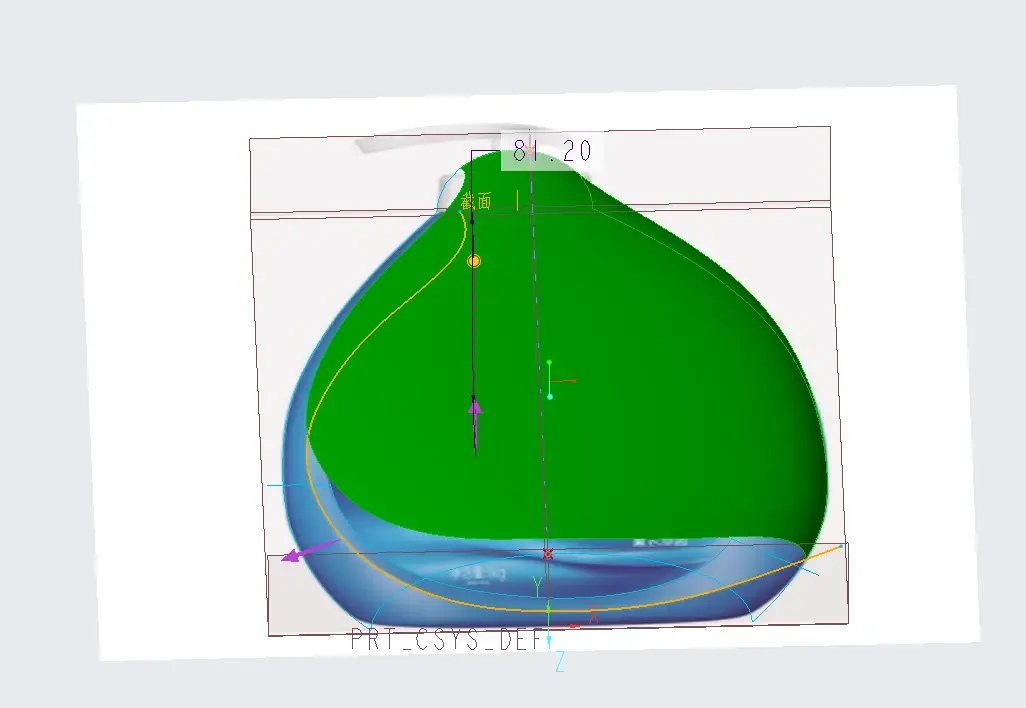

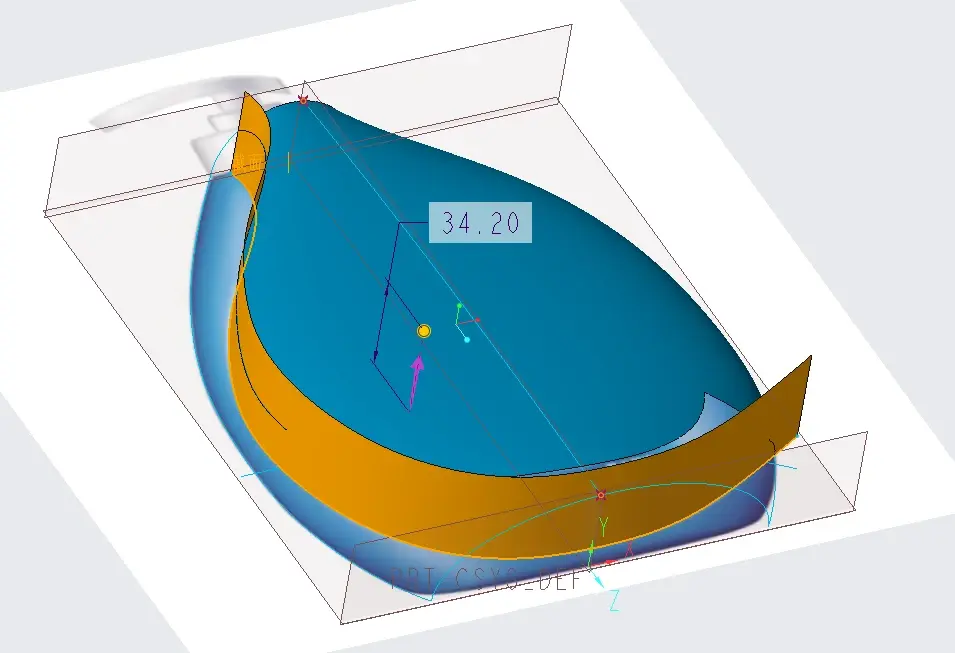

拉伸-投影-拉出辅助面

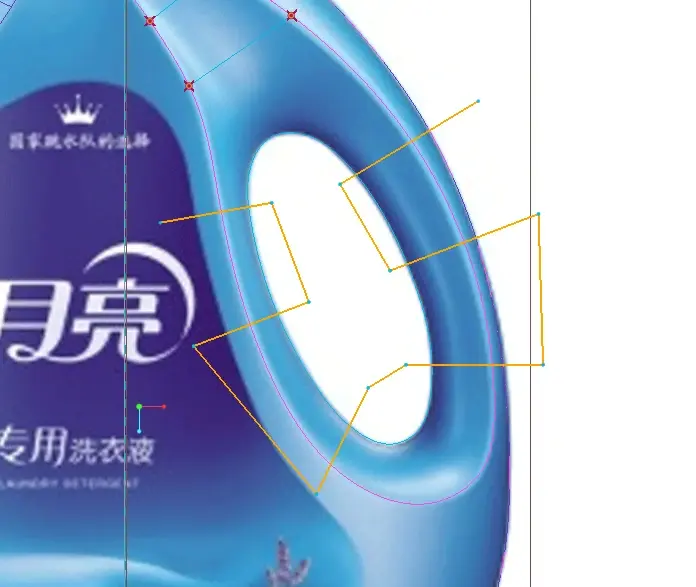

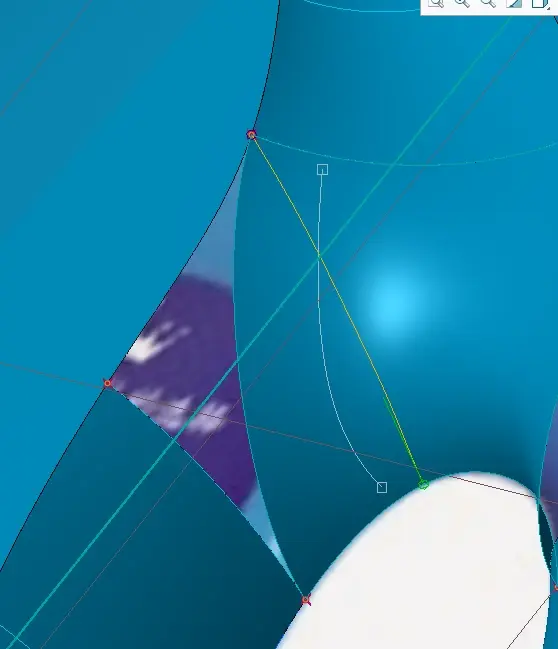

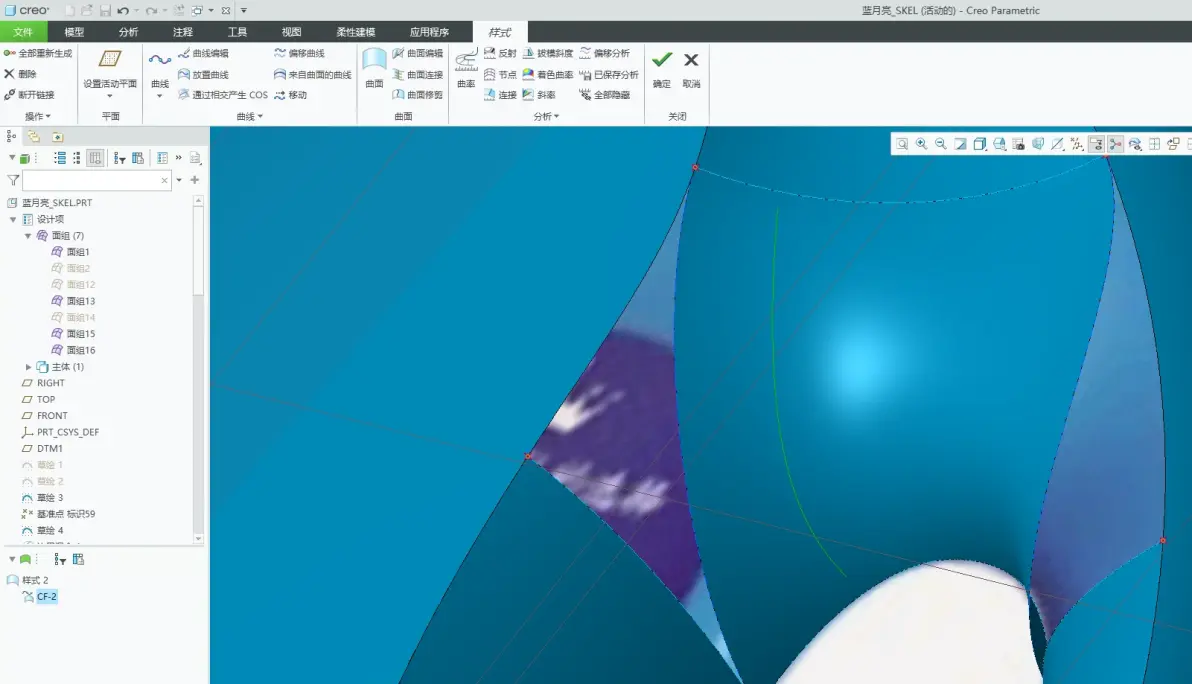

样式-曲线-曲面上的曲线-画出曲线-中键2次 左键1次-双击曲线

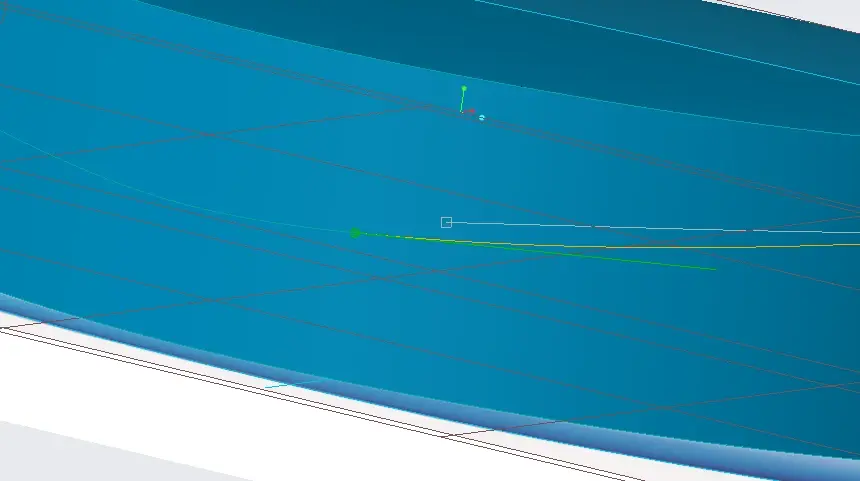

选择曲线点-按住鼠标左键-按住shift键-拖动到曲线上（曲线变红则被选中 也可右键选择曲线）-拖动点到曲线端点-右键-G1相切
同理吸附相切另一段-调整曲线到顺滑

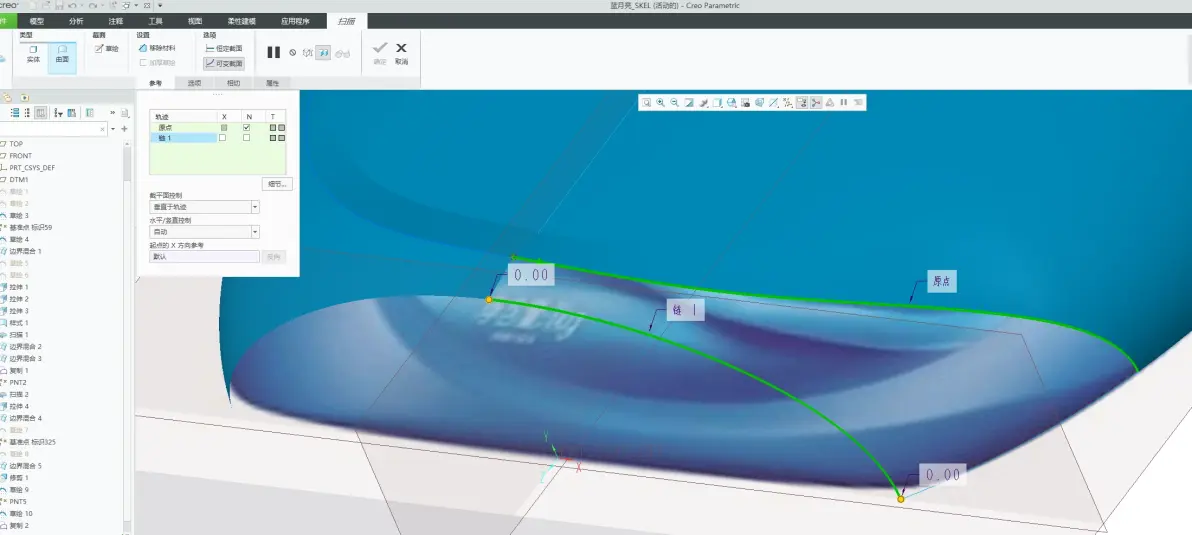

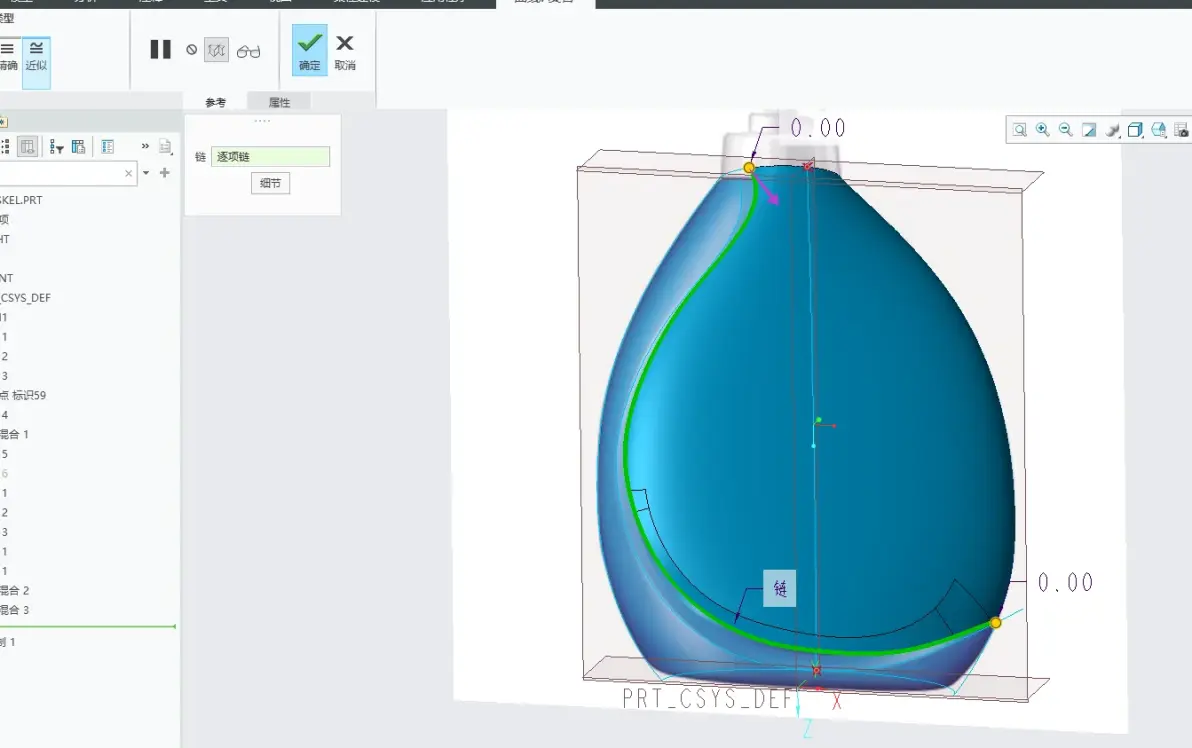

选中线1-按住ctrl加选线2-扫描-曲面-草绘

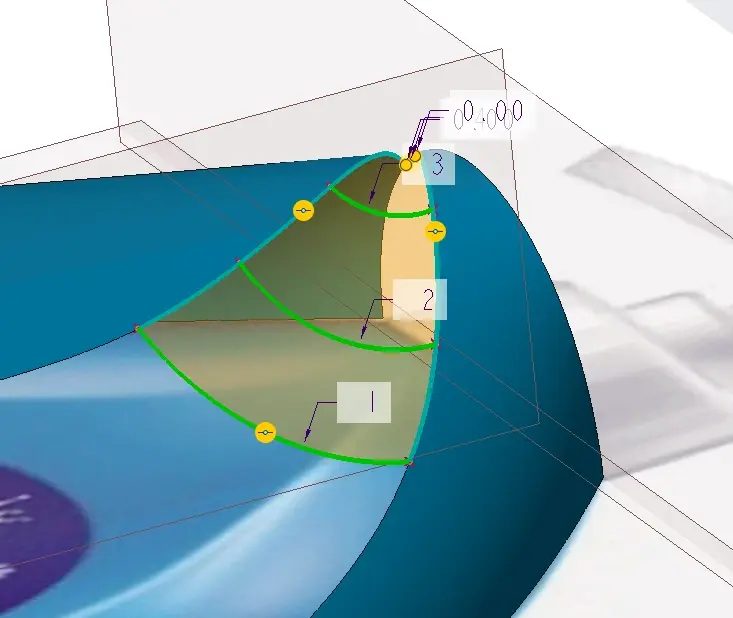

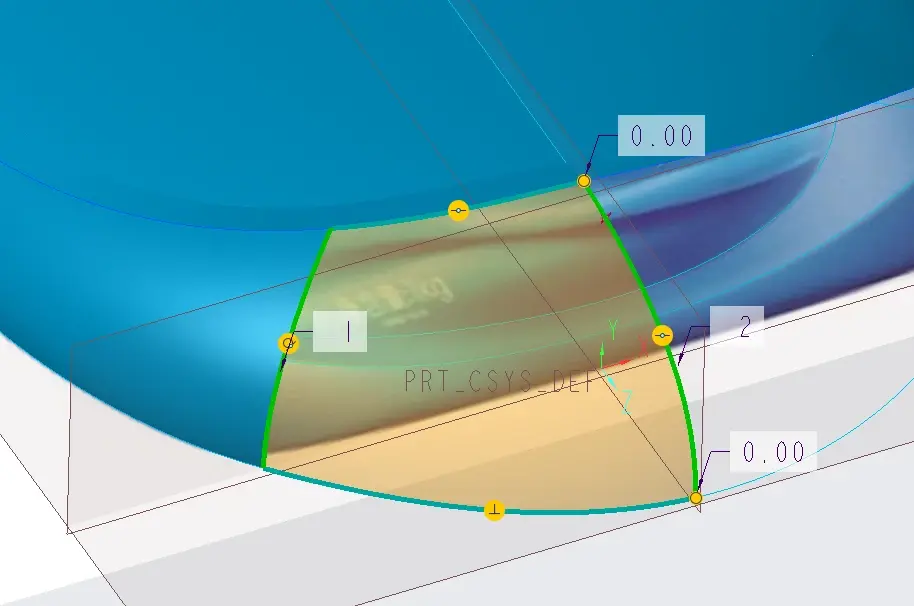

边界混合补上面
Ctrl+C/V-近似-复制出线

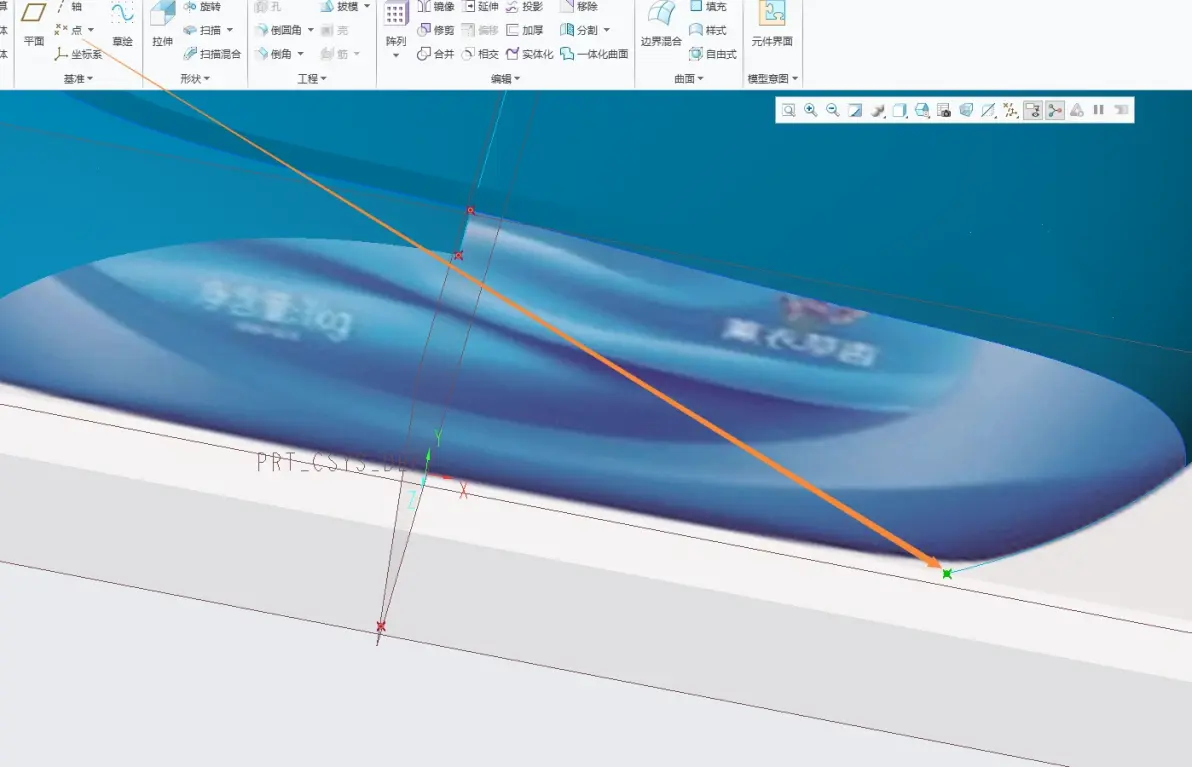

点-选择线

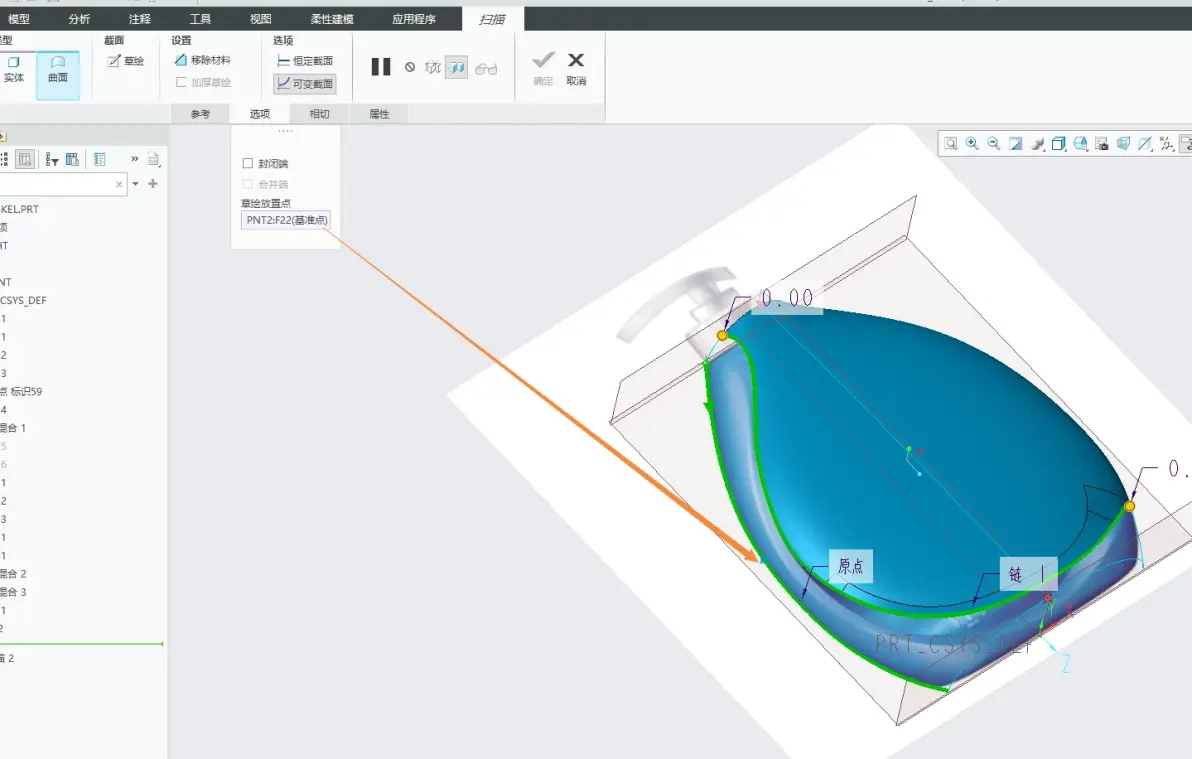

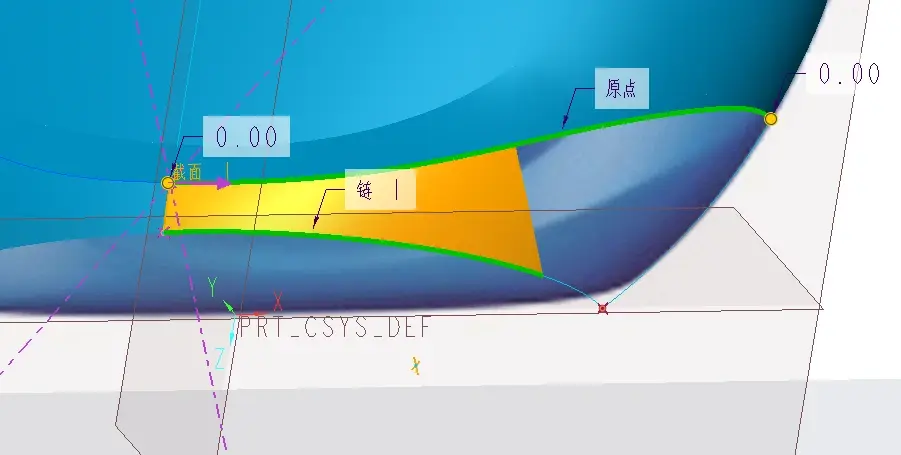

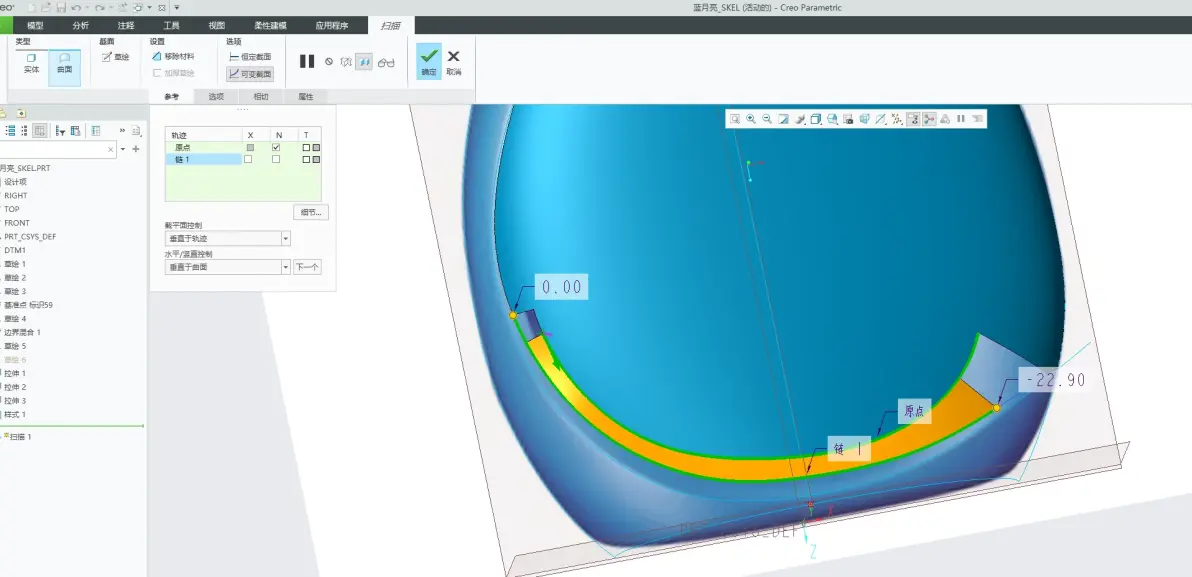

选择2条线-扫描-选择原点-草绘

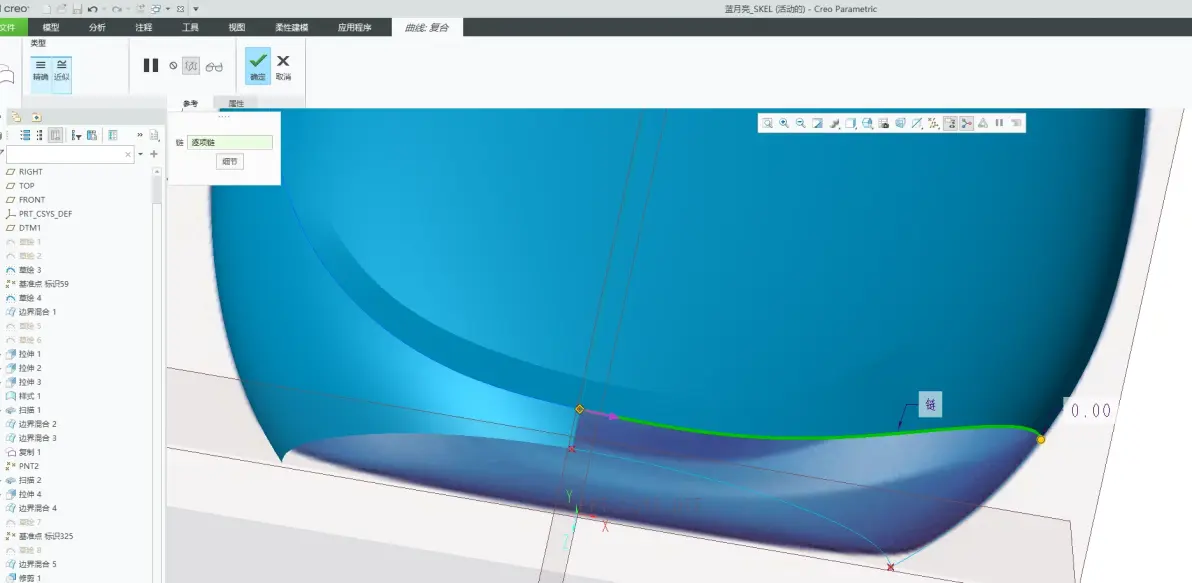

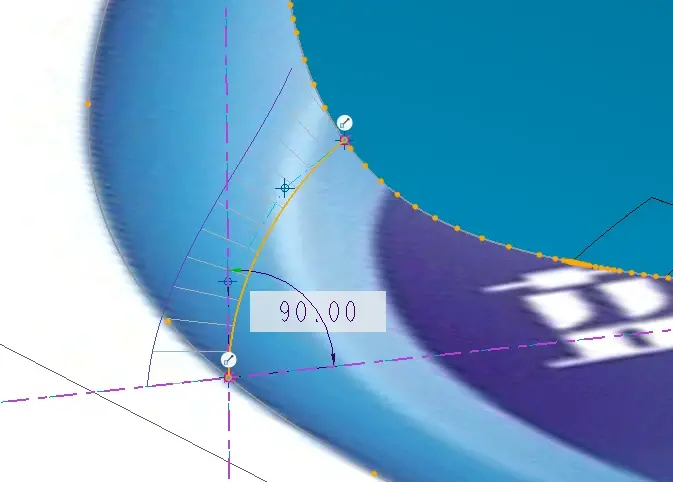

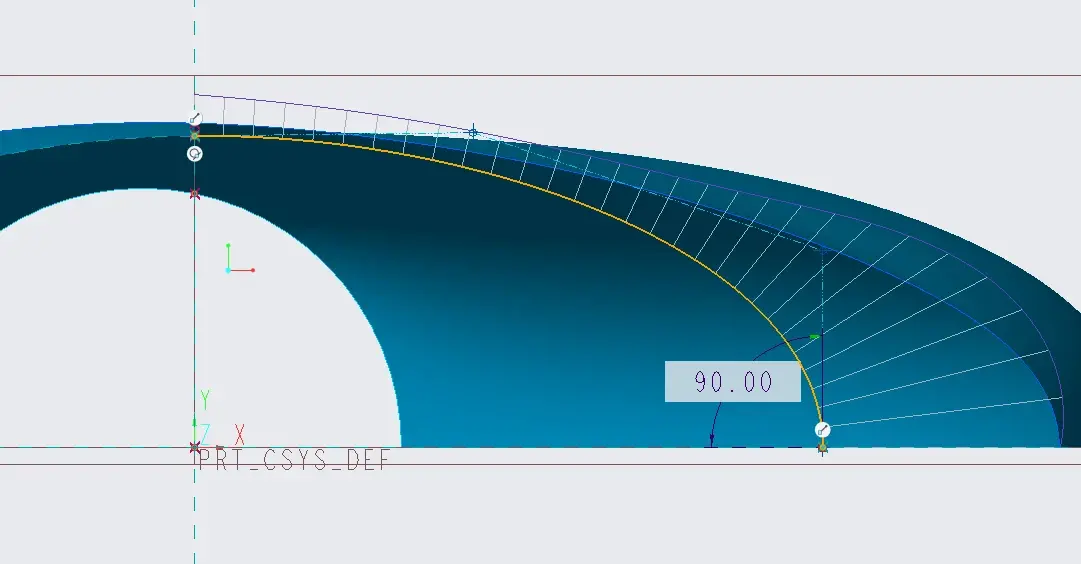

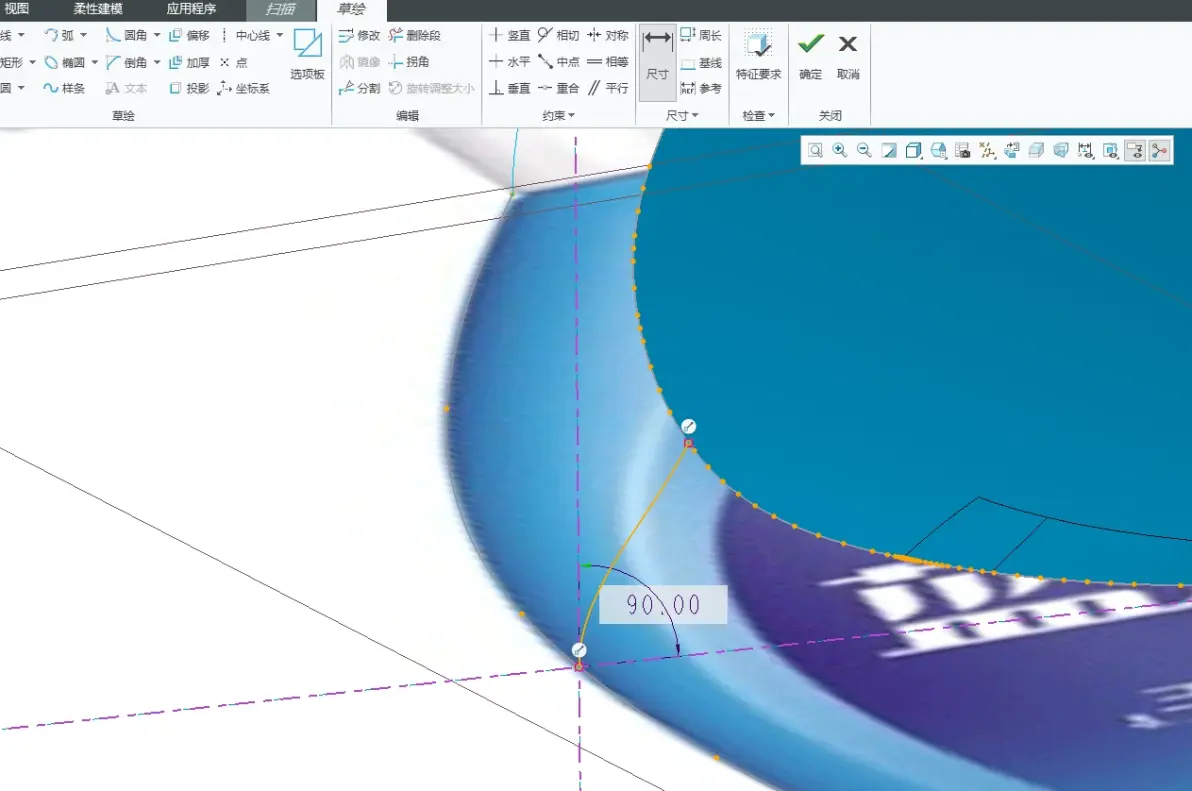

样条-标记尺寸90度-双击样条调整曲率
确定
拉伸-移除材料
边界混合补齐面

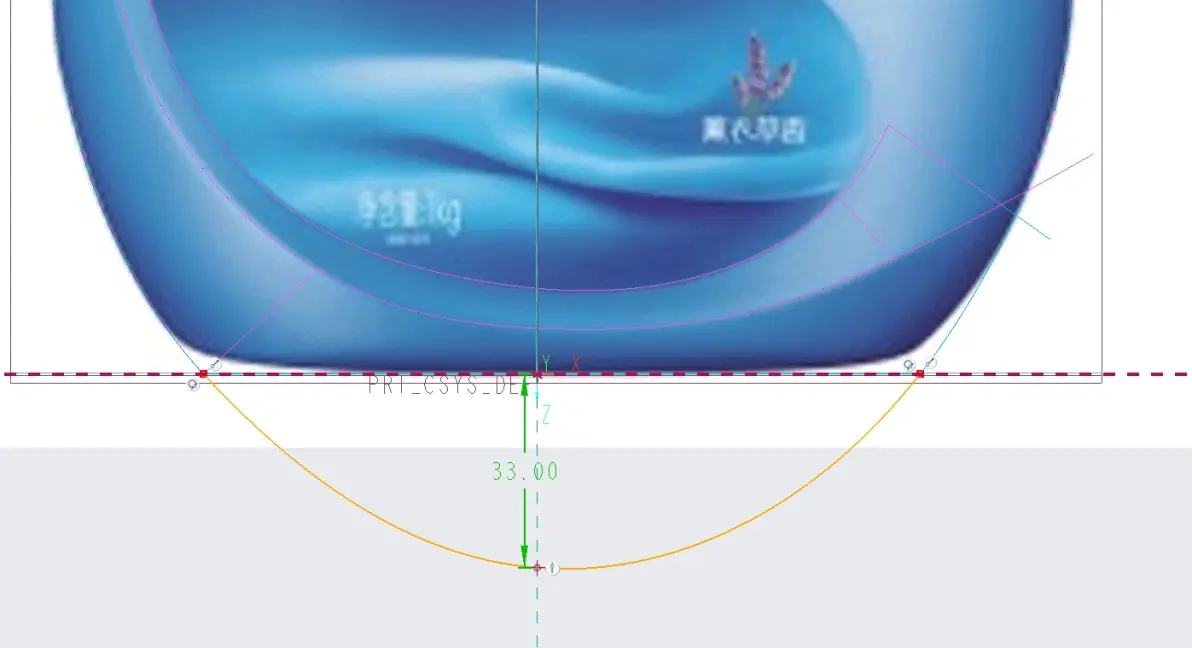

草绘-样条-画出大面轮廓-左右相切-距离33

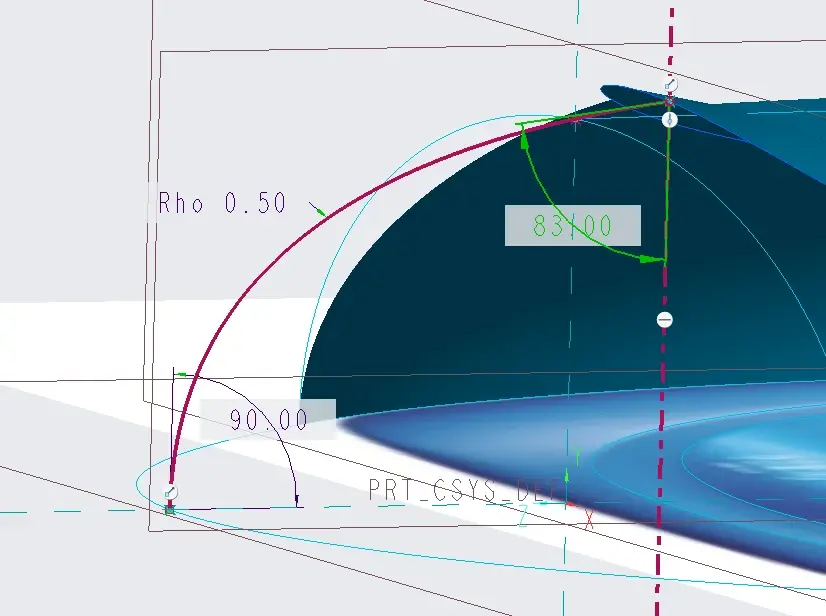

圆锥画出圆弧
边界混合补出面

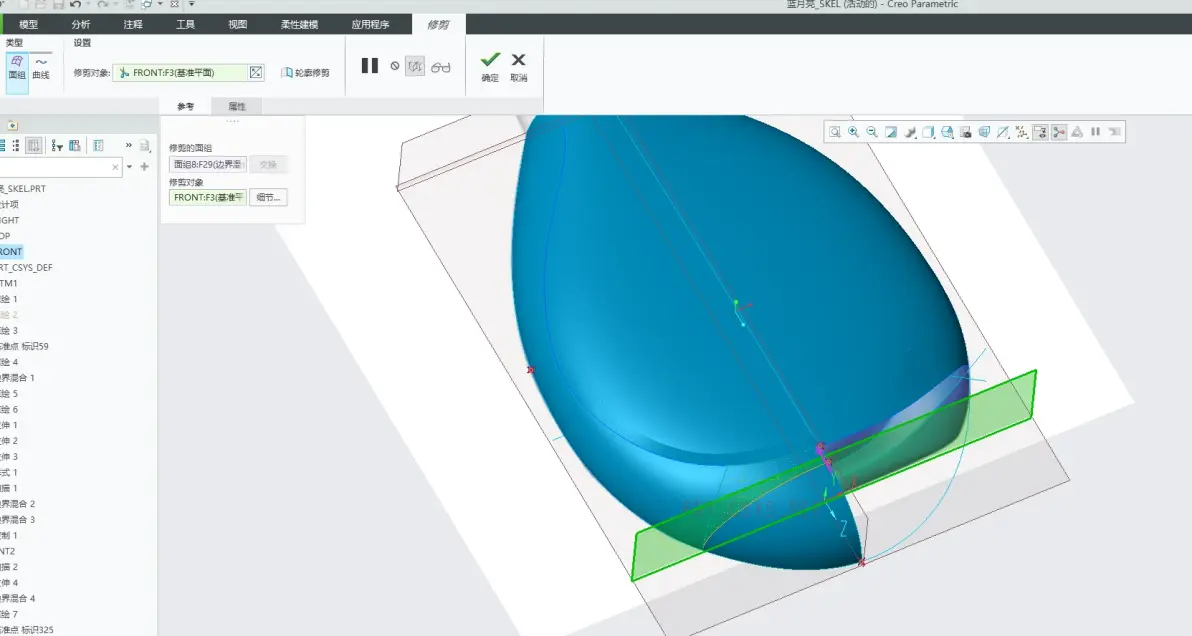

修剪-切掉多余部分
草绘-3点画圆弧-画出圆弧 注意不要相切
抓出点
草绘-样条画出圆弧-约束相切-角度--双击调整曲率
注意右键参考点

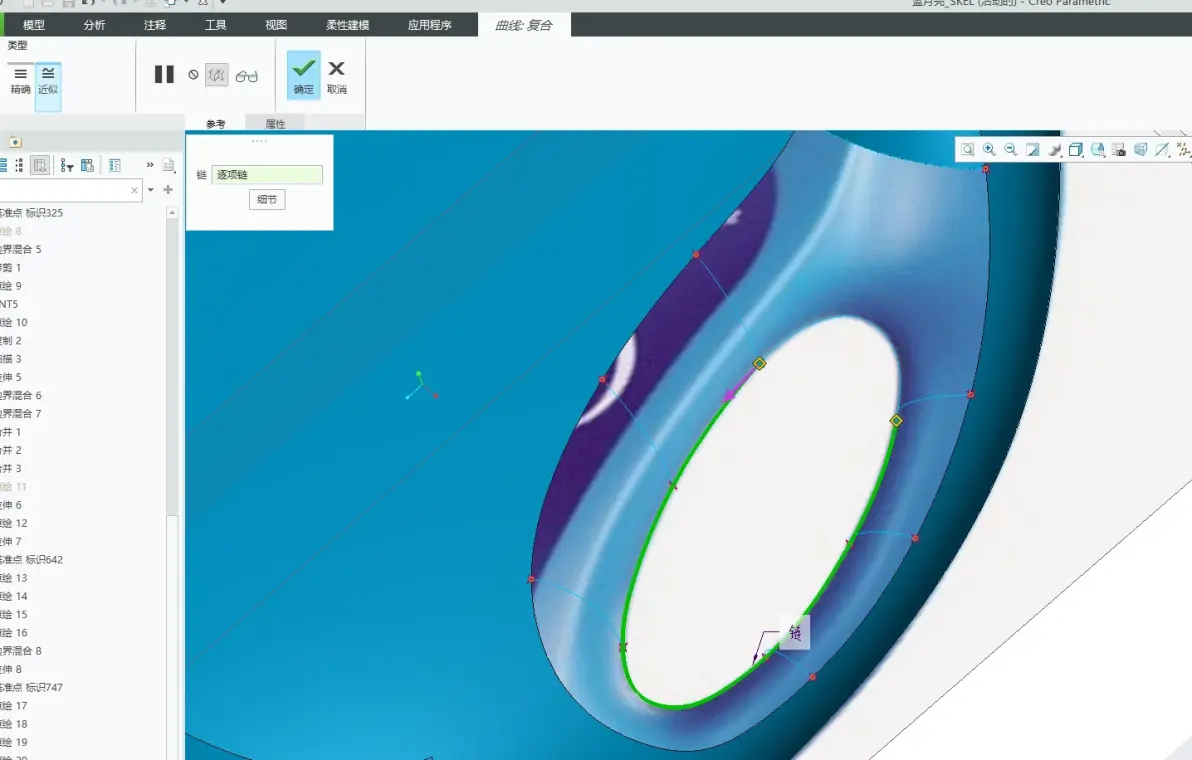

Ctrl+C/V 复制粘贴-右键修剪掉多余的部分-近似-复制出完整的线

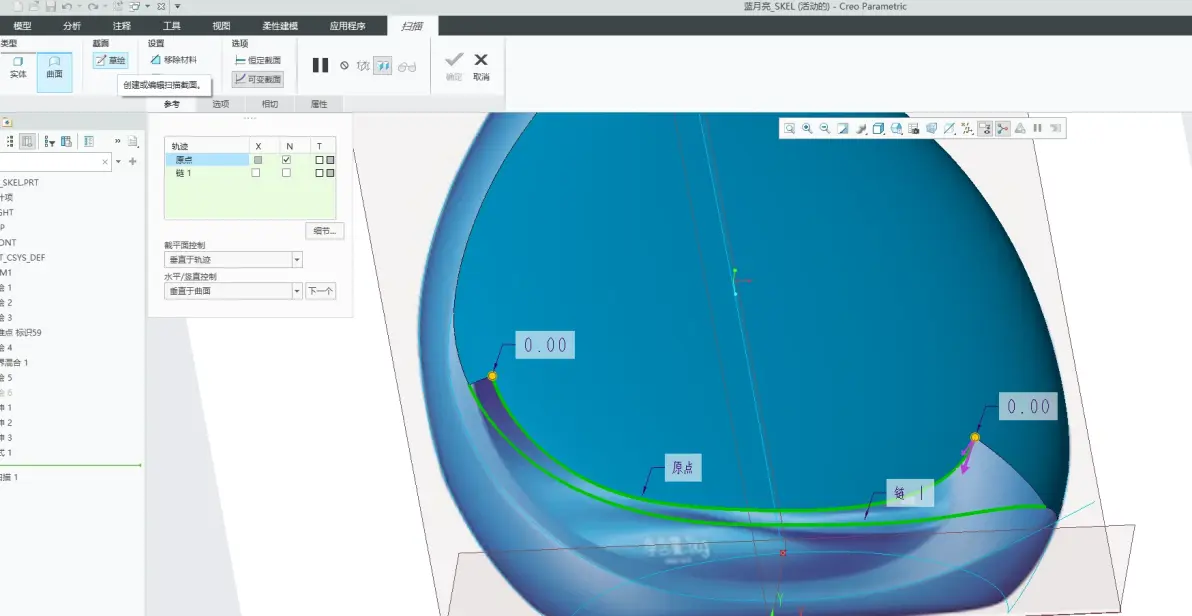

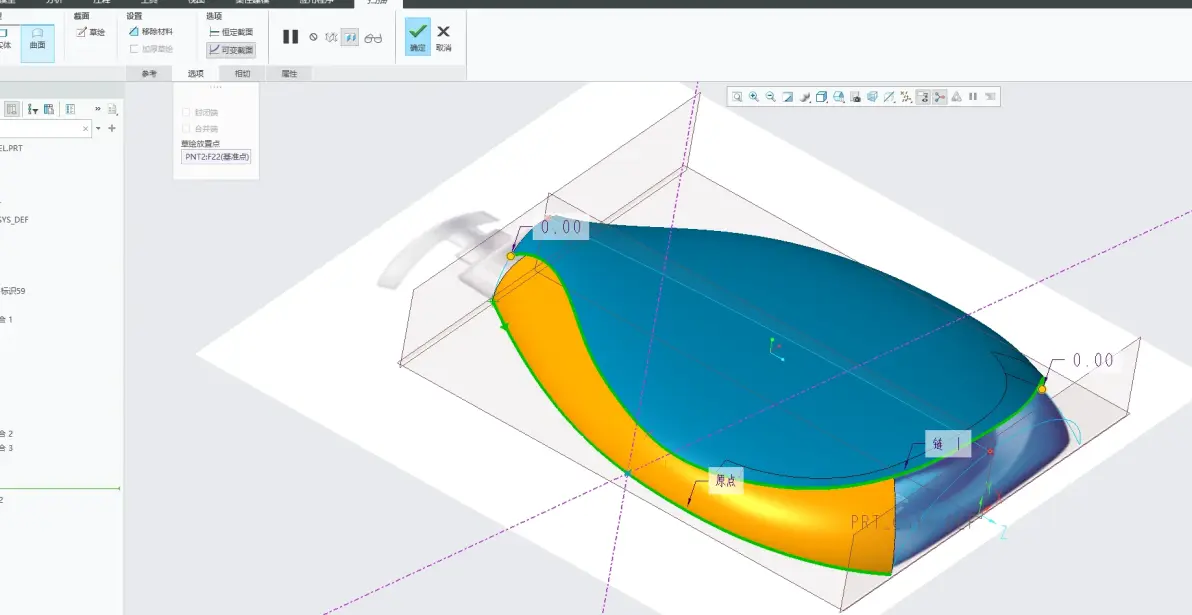

选中2条线-扫描
圆弧90
拉伸切除多余部分-边界混合补齐

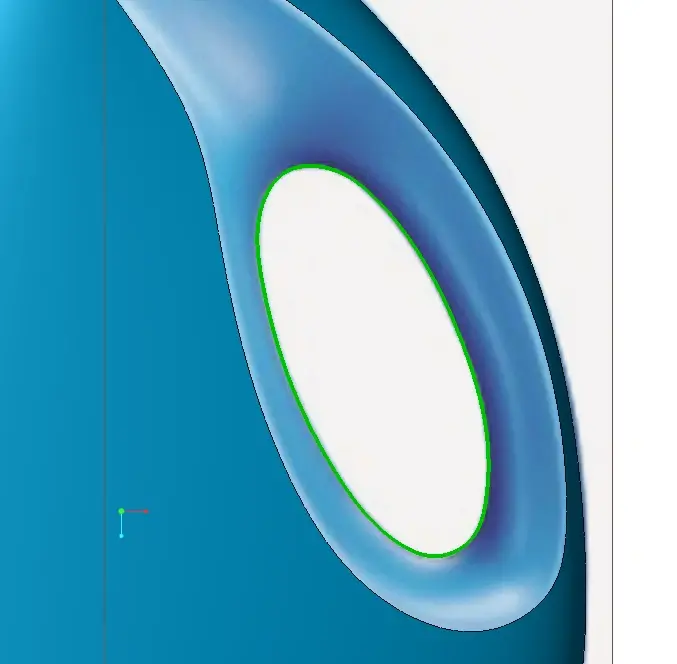

草绘-样条-描出轮廓线
选择刚才的草绘-拉伸-移除材料
草绘出轮廓线

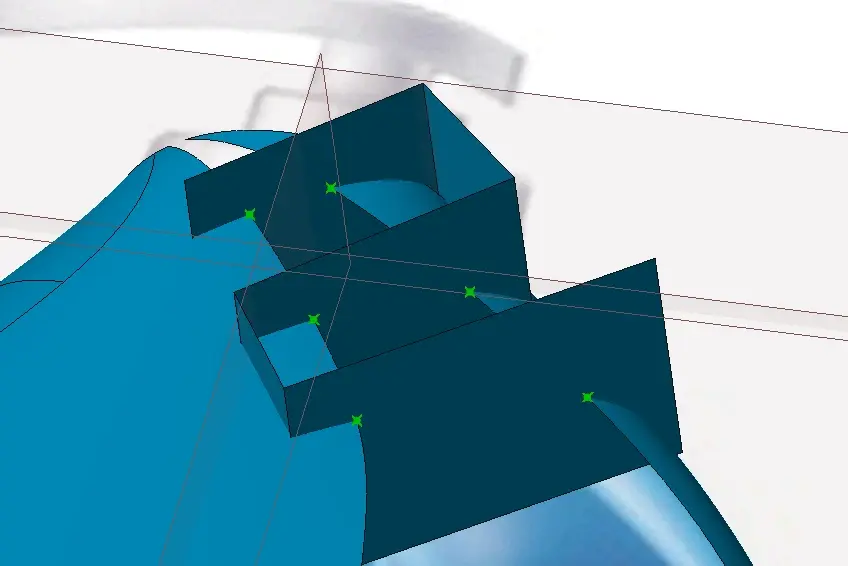

拉伸出辅助面

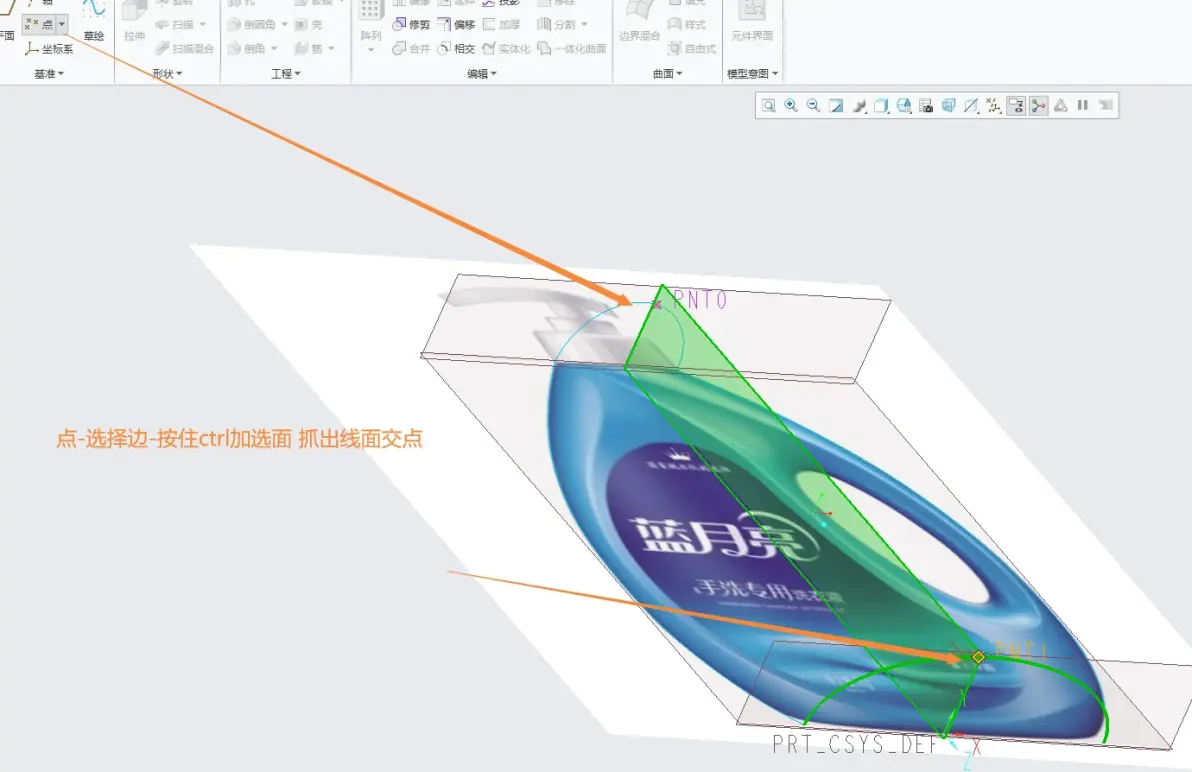

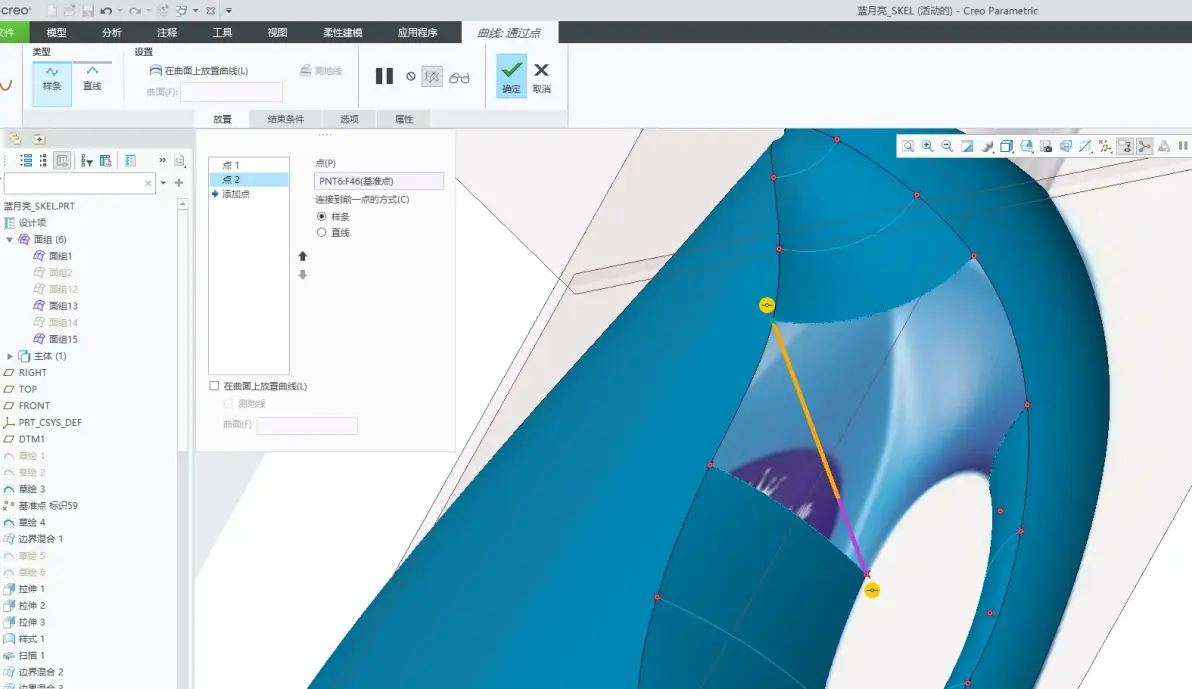

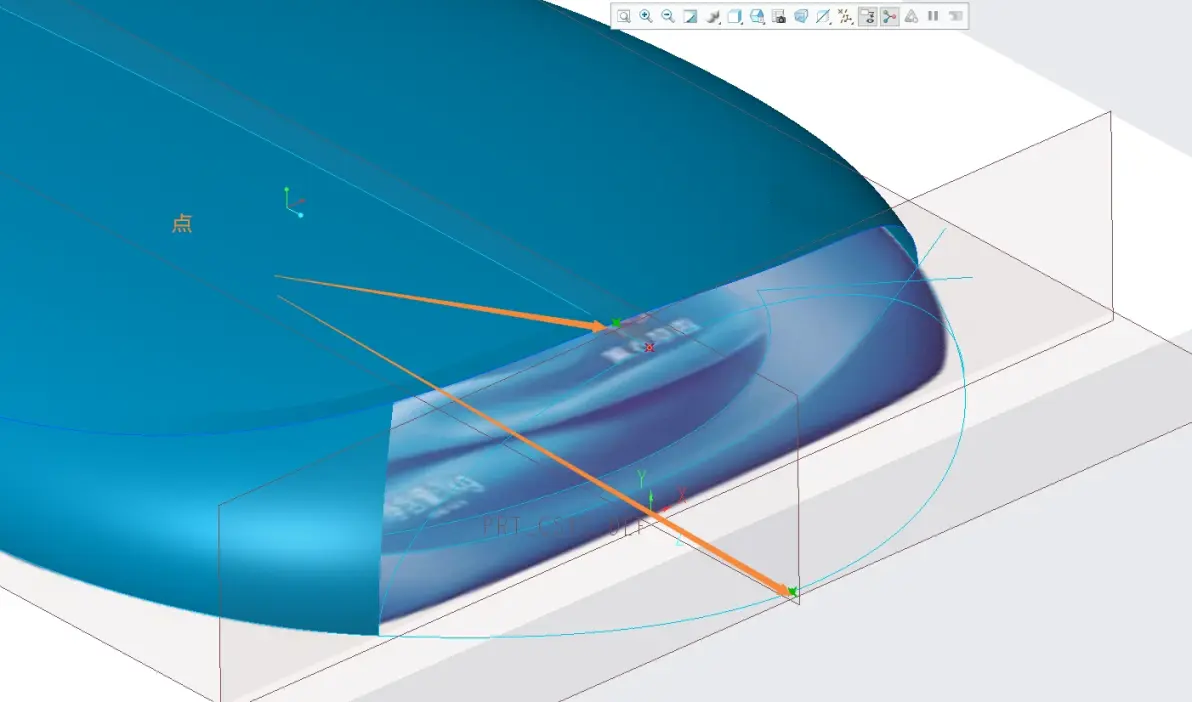

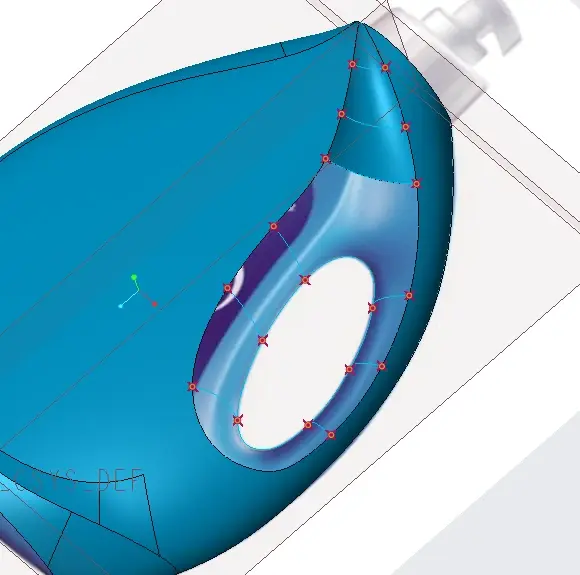

点-抓出交点

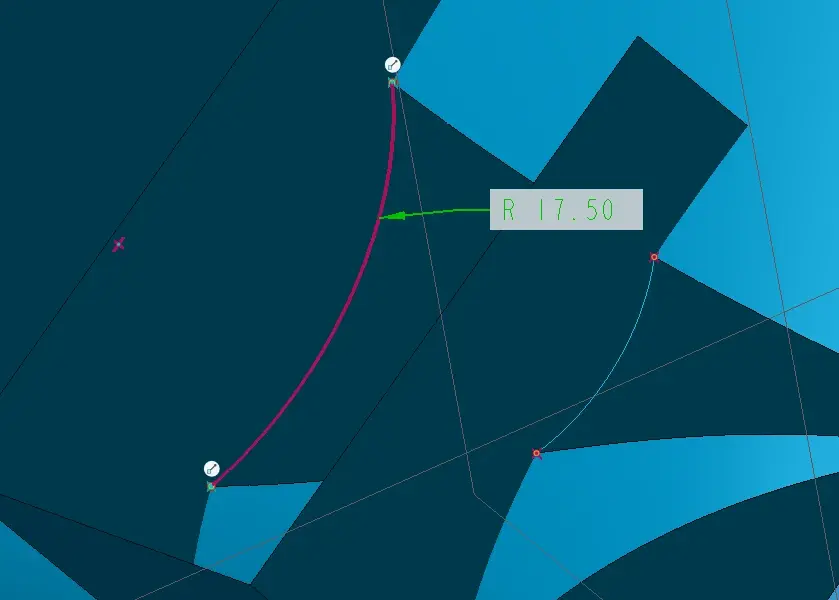

草绘出圆弧
分别草绘出三个圆弧

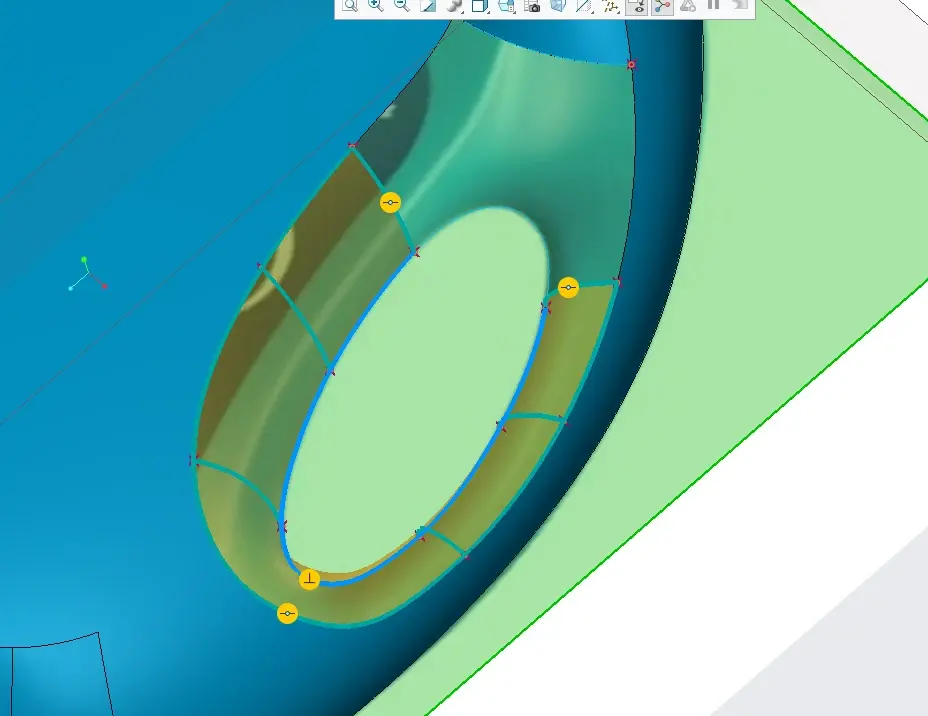

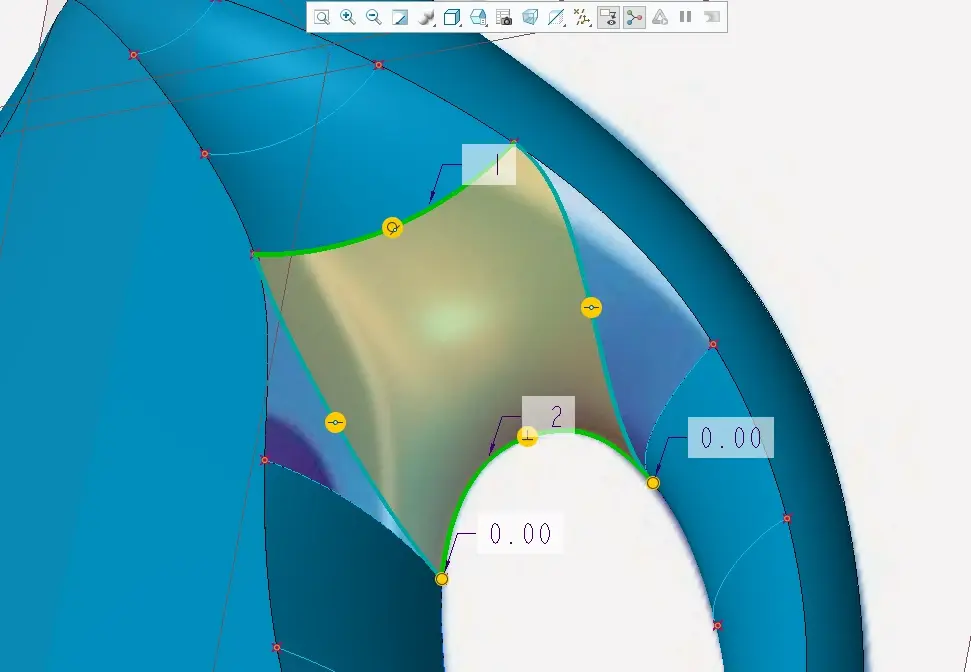

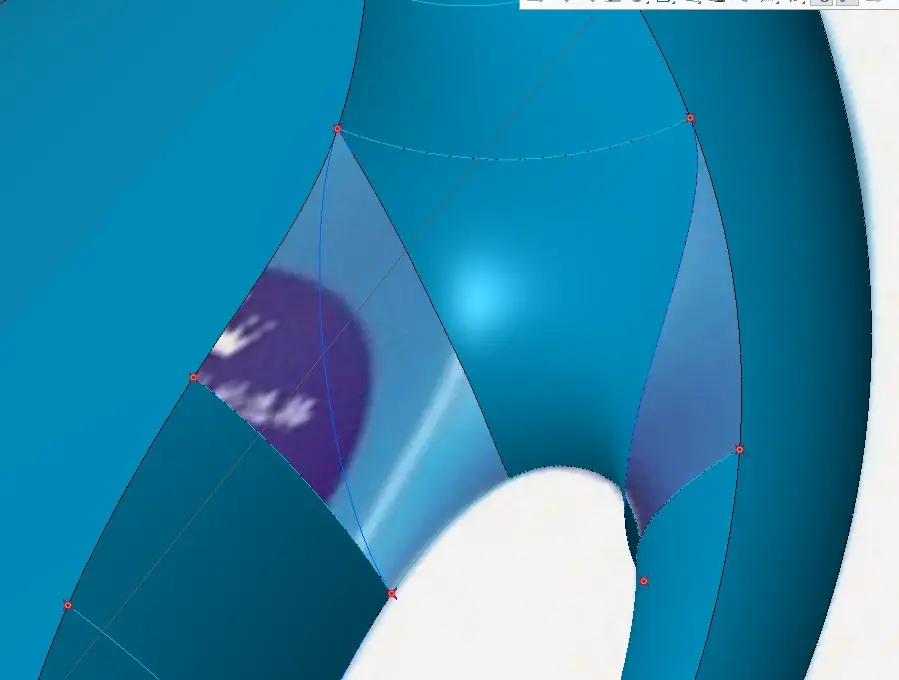

边界混合出面
拉伸出辅助面
点-抓出交点
草绘-样条-画出圆弧
选择圆弧-Ctrl+C/V 复制修剪出非封闭曲线
边界混合补出面
隐藏完整的圆弧-草绘-补齐圆弧-约束相切
基准曲线连出线

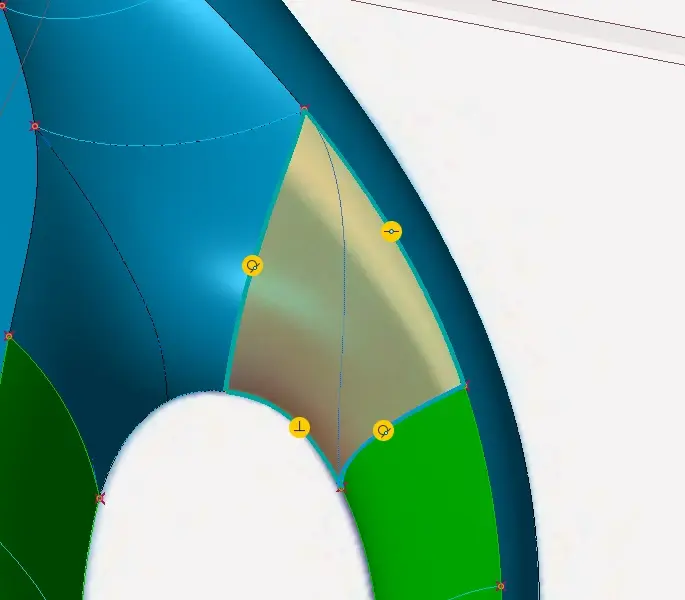

分别约束相切对应的线

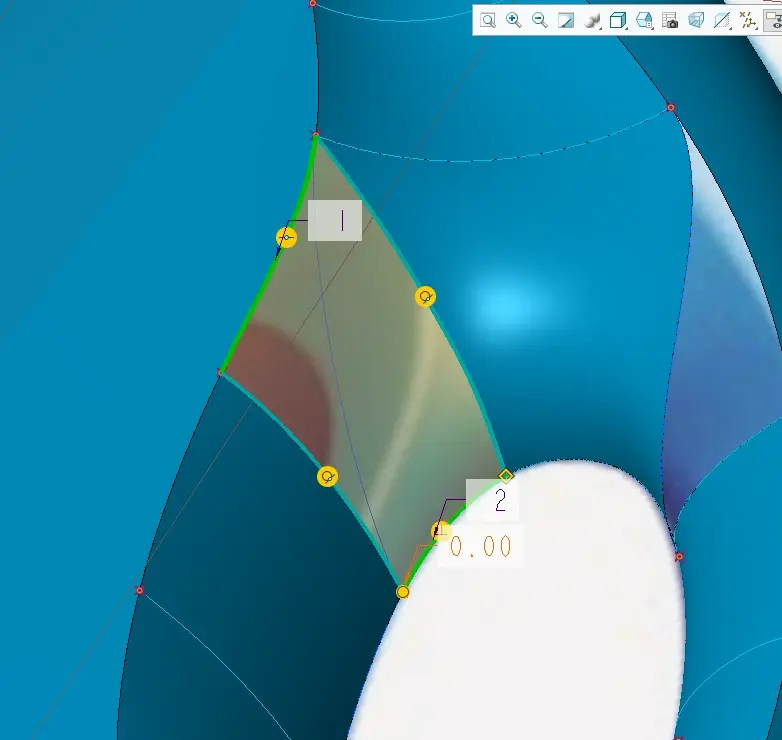

边界混合补出面
样式-曲面上的曲线
吸附到曲线上 调整好曲线
修剪掉面

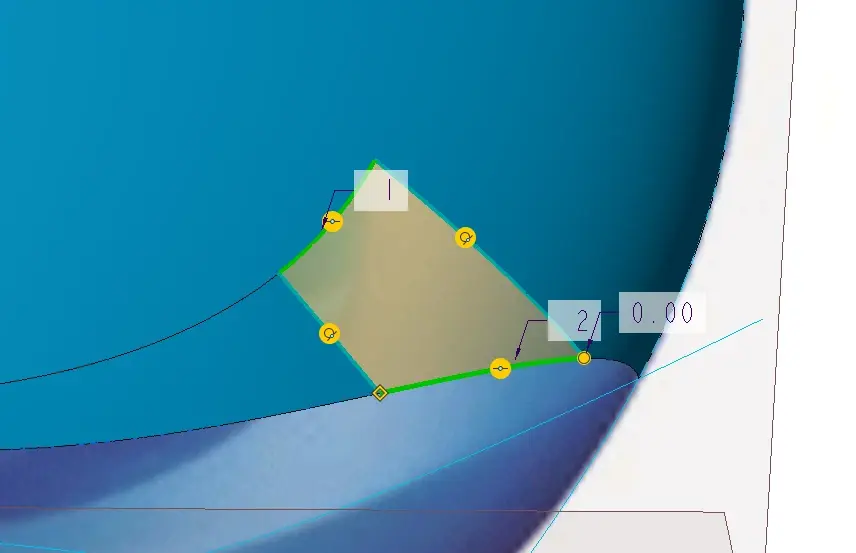

边界混合补出面
同理做出另一边

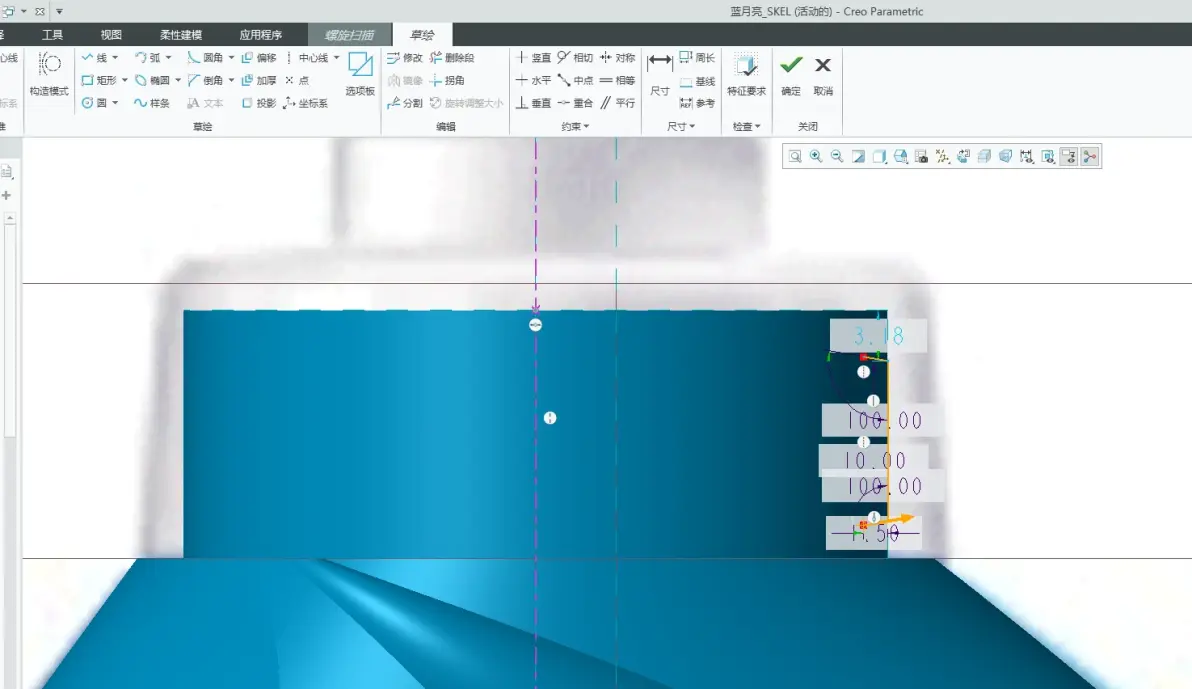

拉伸出圆柱-壳-厚度2

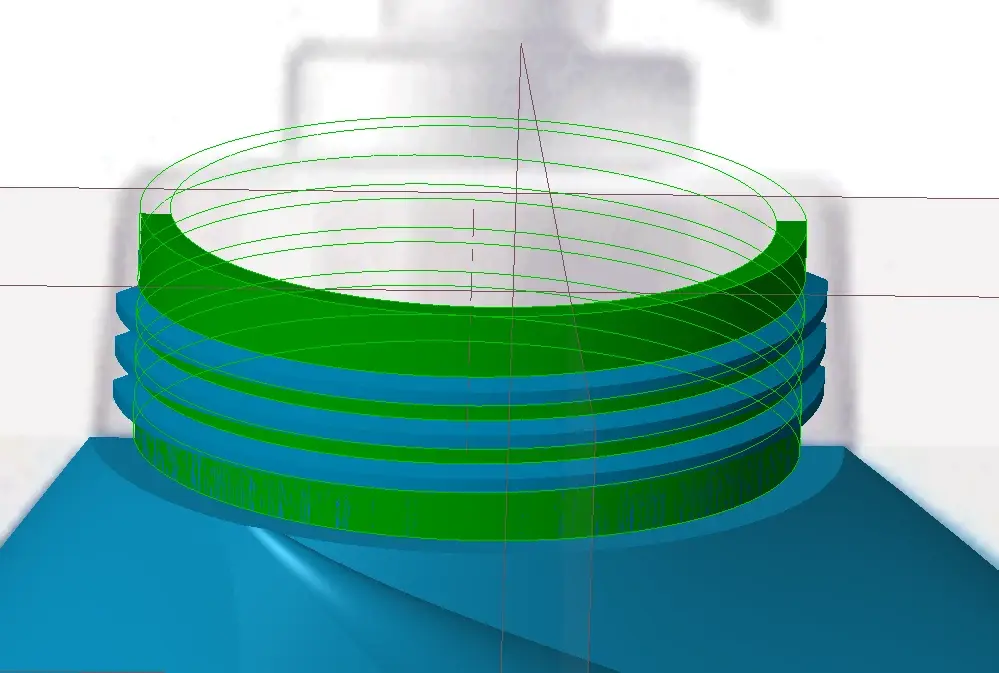

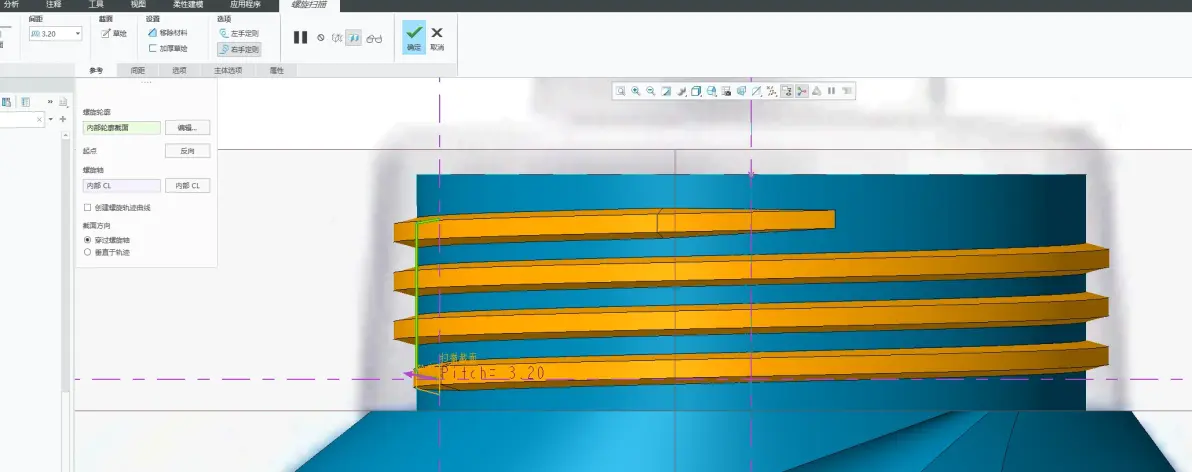

螺旋扫描-中心线-轮廓线
草绘出螺纹梯形 长边2 间距1.5 角度75 短边1.2
间距为长边2+短边1.2=3.2
在螺旋扫描之前插入 Ctrl+C/V复制出面
返回装配
创建-零件-盖子

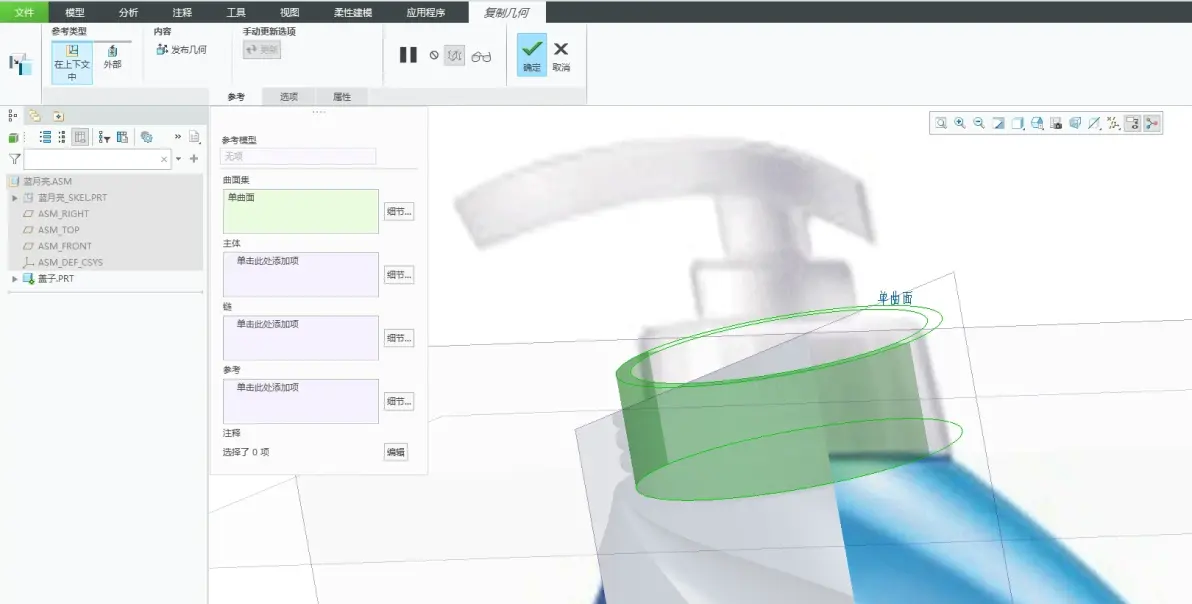

激活盖子-右下角改面组-选择面组-复制几何-确定-打开

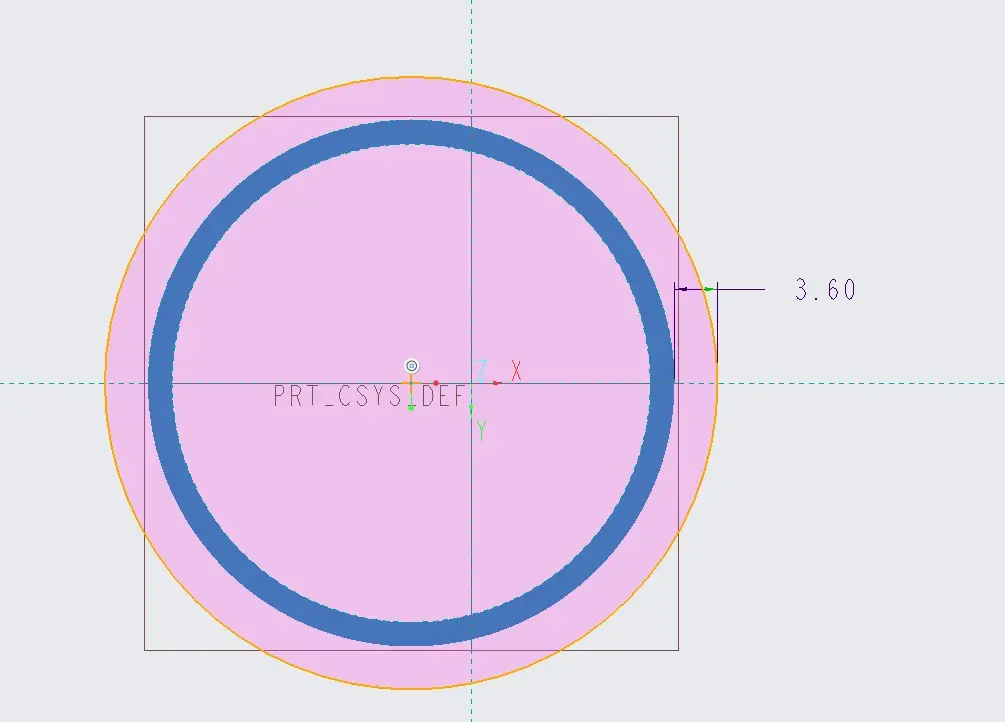

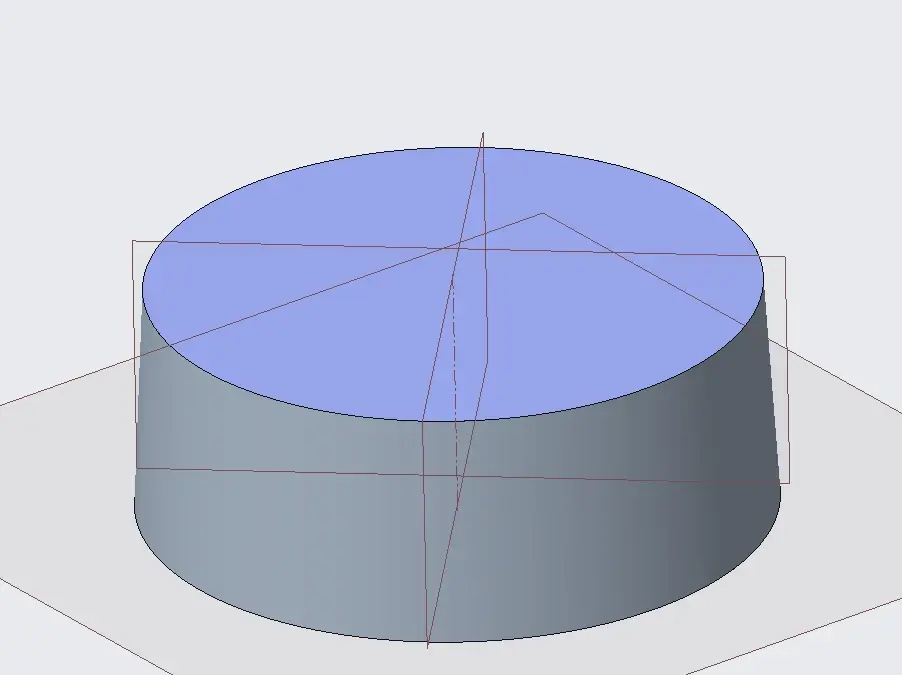

拉伸-同心圆-尺寸标注距离：壳厚2+间隙0.1+螺纹高度1.5=3.6
拉伸高度19

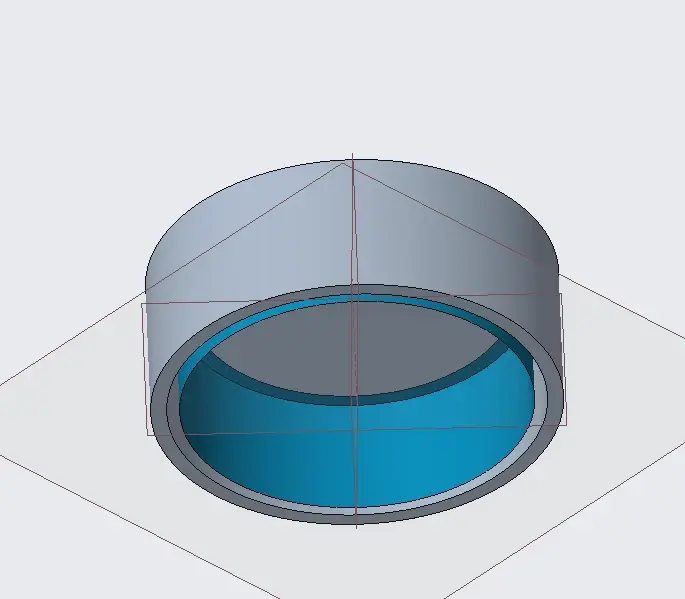

壳-厚度2
拔模角度3
复制顶面

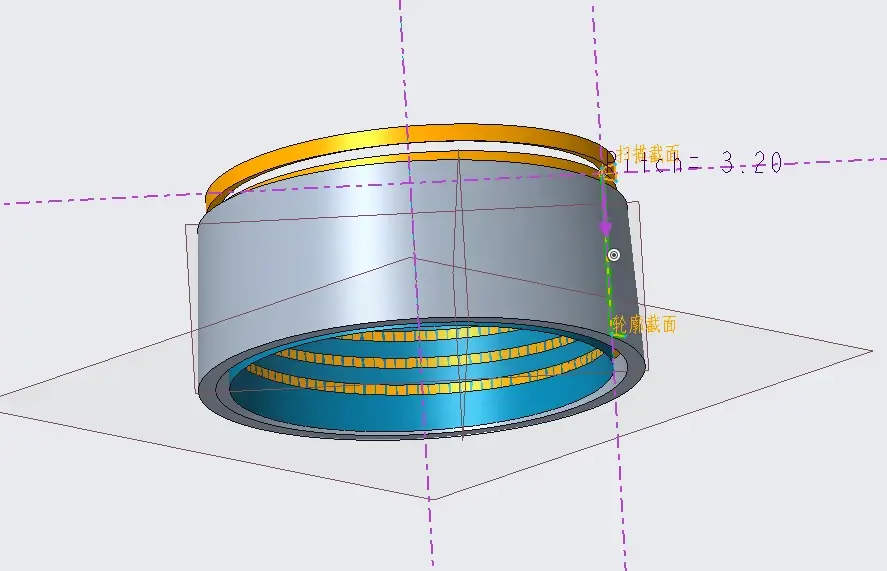

螺旋扫描-中心线-角度100-起点在上方
间距最大边2+最小边1.2+3.2
实体化-切掉多余的螺旋

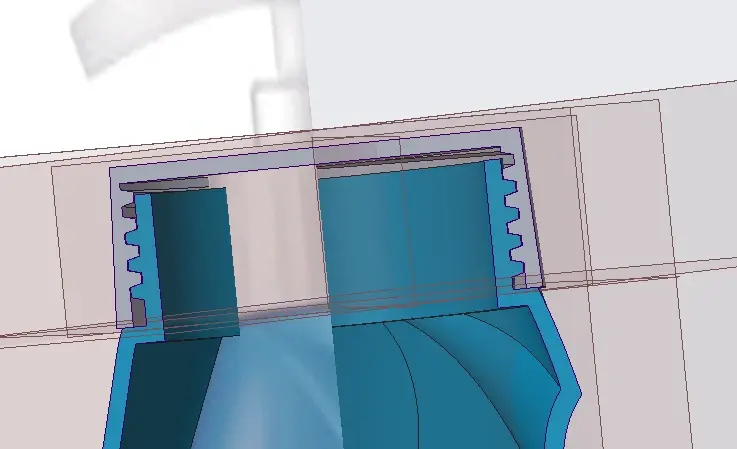

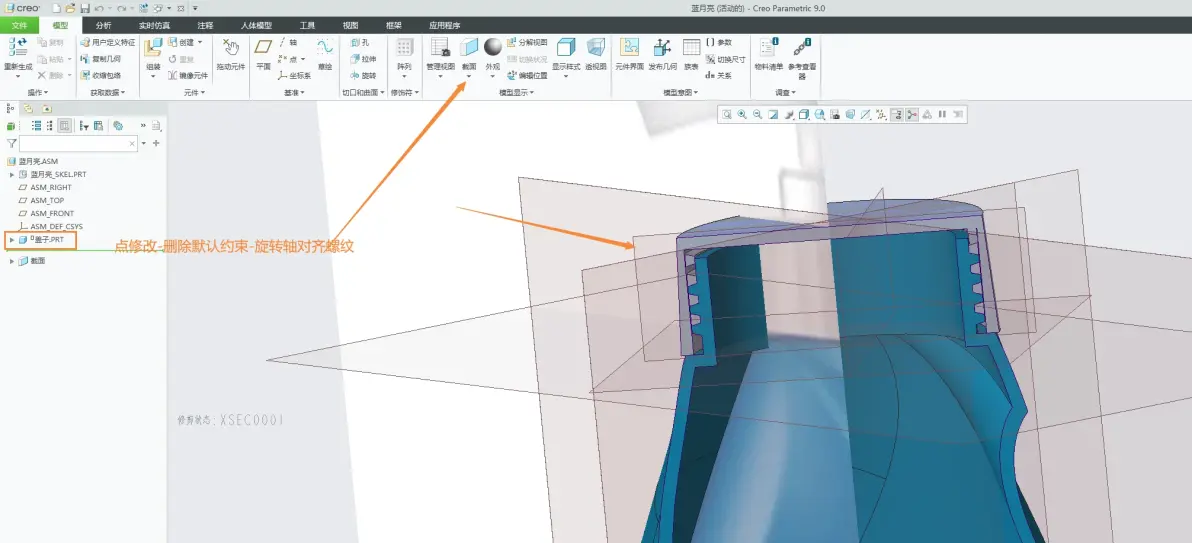

返回装配-截面-选择基准-显示剖面-选择盖子-修改-删除默认约束-选择旋转轴-选择到螺纹配合上
完成
