cadence CIS元件数据库管理功能介绍与企业级库同步机制说明

别人发来一个DSN文件说“库更新了”，打开原理图发现器件全变红，CIS Explorer里搜不到任何东西，查了半天是DBC文件里的数据源路径指向的是同事电脑上的本地路径，D盘映射没同步，他那边D:\CIS_Lib\，我这边是F:\CIS_Lib\，改完路径重启Capture才正常。

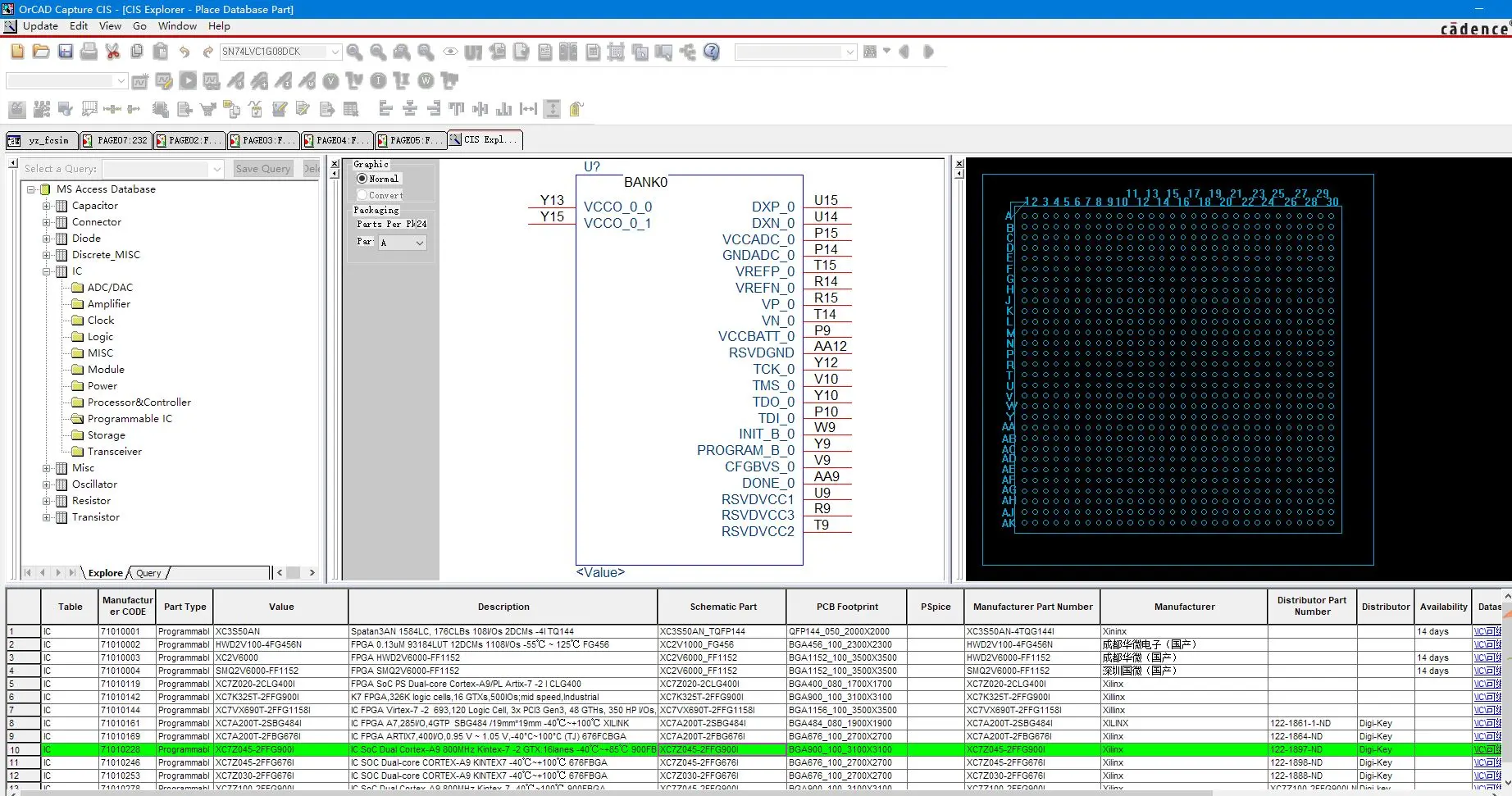

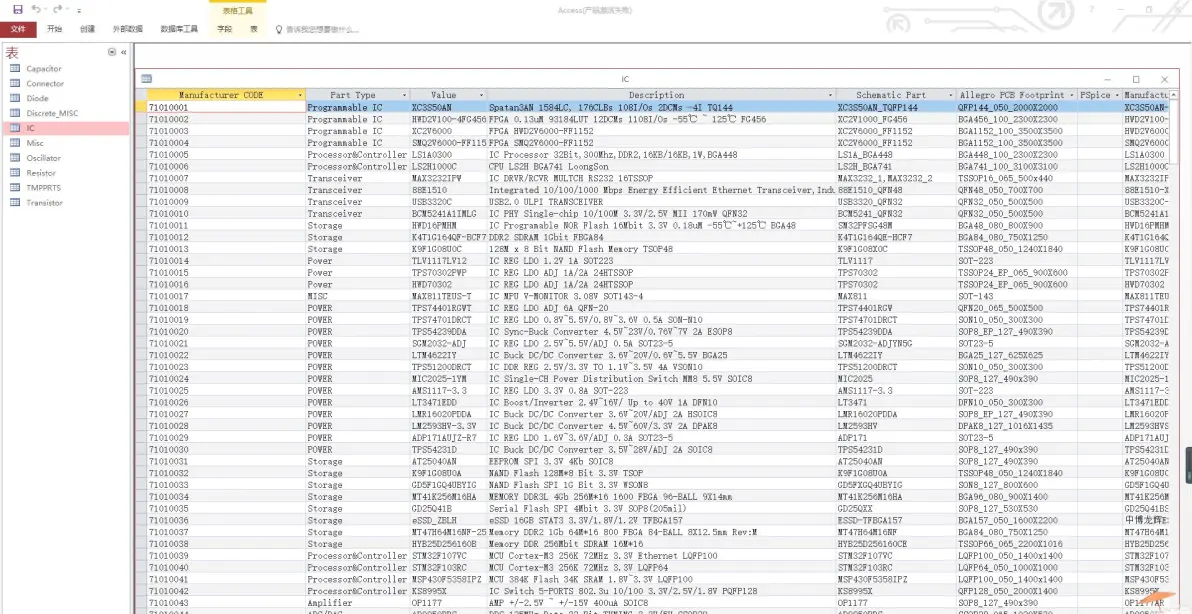

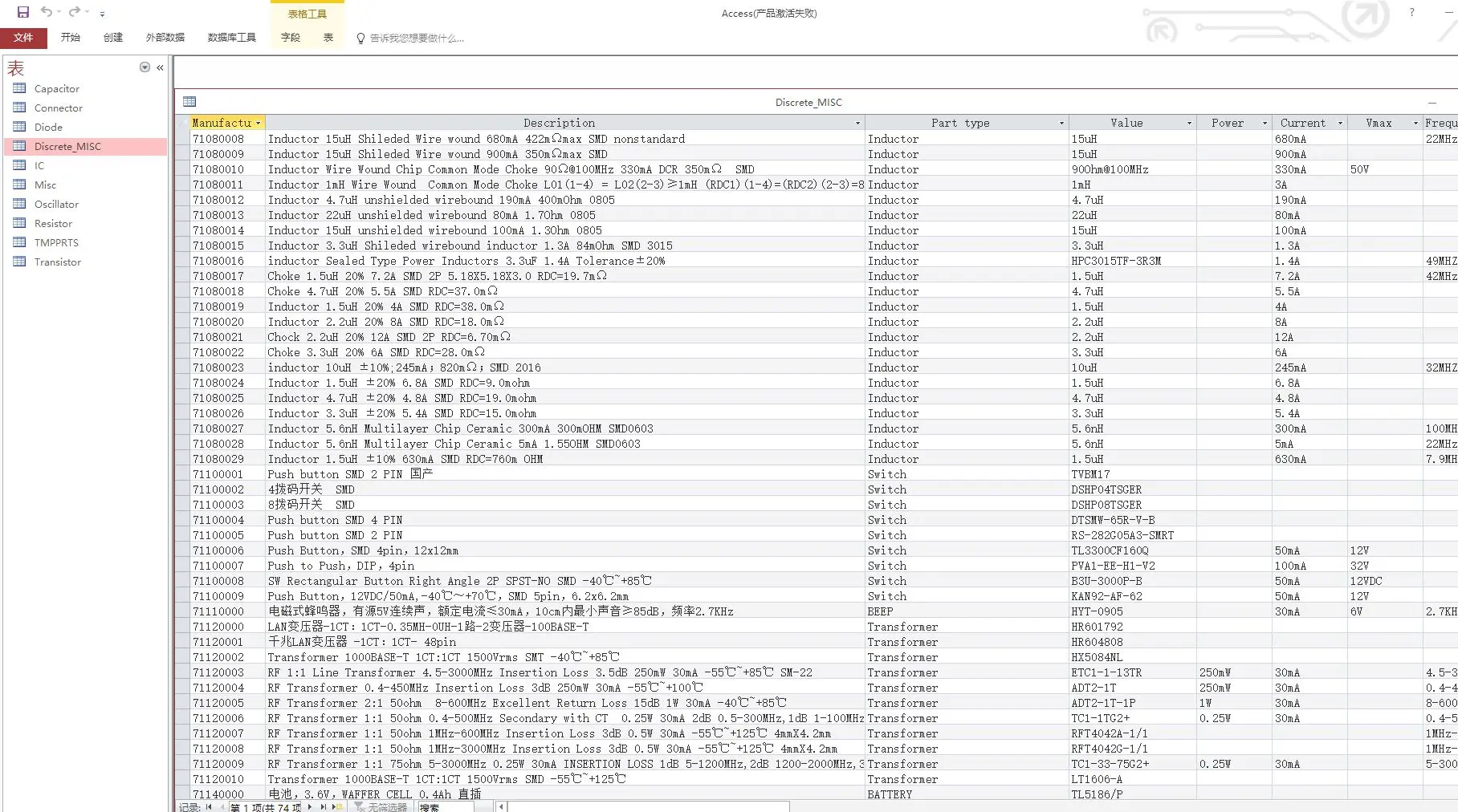

CIS的核心是一个ODBC兼容的数据库，Access、SQL Server、MySQL、SQLite都能当后端，小团队用Access够了，文件一扔共享盘上大家都能读，大团队上SQL Server，并发访问和权限控制稳一点。数据库文件本身长什么样其实不重要，关键是表结构。至少三张表，Components主表存料号、描述、Value、封装名这些，Symbols表存OLB文件路径和对应的Part名，Footprints表存PcbLib路径和封装名，三张表通过PartNumber关联。表名和字段名用英文，中文在ODBC驱动里有时候会乱码，别给自己找麻烦。

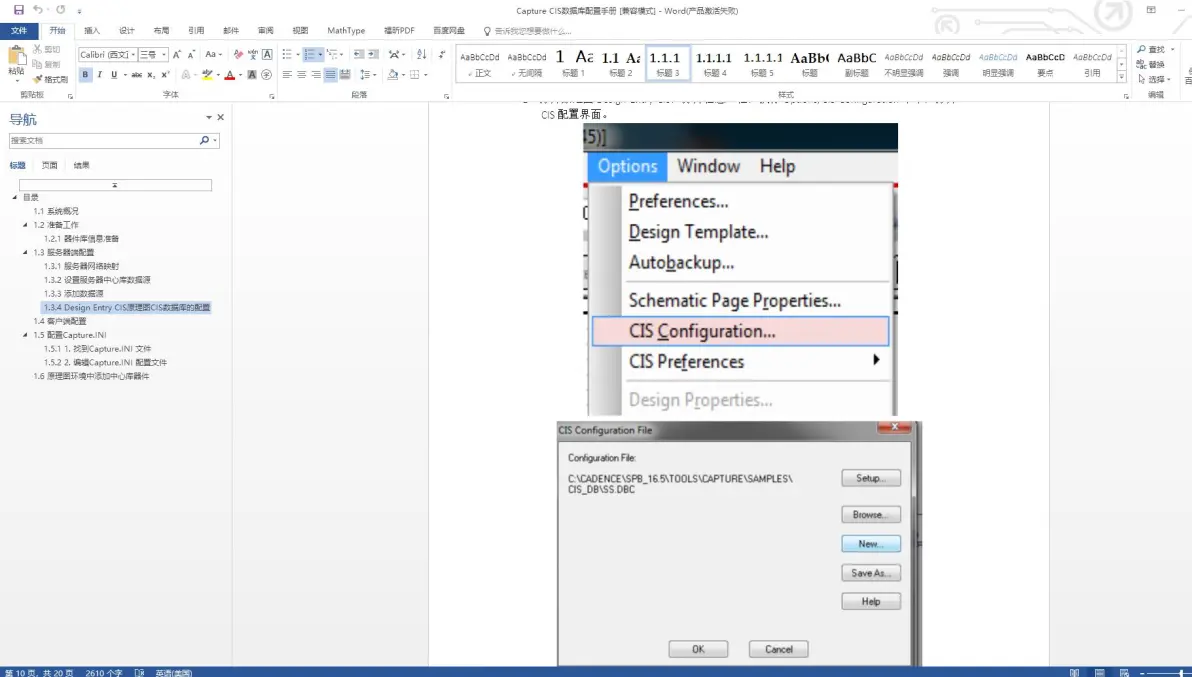

DBC文件是把数据库和Capture连起来的桥梁。Options → CIS Configuration → New，选刚才配好的ODBC数据源，Table名字对号入座，然后把Orcad原理图里的属性字段跟数据库表的列名一一映射，PartNumber对PartNumber，Value对Value，PCB Footprint对FootprintName，Symbol对SymbolName，映射完之后保存成.dbc文件。DBC里存的其实就是这层映射关系和ODBC连接字符串，路径里带空格的话在ODBC里能连但在DBC里可能读不到，路径全英文不带空格最稳。

OLB库的路径不在DBC里管，在Capture.ini里加。Capture启动的时候读%CDSROOT%\tools\capture.ini或者用户目录下的cdssetup里的Capture.ini，找到[Part Library Directories]那一段，把OLB文件所在的目录路径加进去，多个路径换行写Dir1=、Dir2=。Datasheet的路径走环境变量Orcad_CIS_Lib_Datasheet，多个路径用分号隔开，设完重启Capture，CIS里点Datasheet属性就能自动打开PDF。

ODBC数据源必须用32位的管理器配，64位系统上运行odbcad32.exe，选System DSN，添加Microsoft Access Driver，指定mdb或accdb文件路径，数据源名称随便起个Cadence_CIS_DB方便认。有个细节是Access的mdb文件被打开的时候会锁定，别人在原理图里开着CIS Explorer页面的时候数据库是独占的，维护的时候要所有人把CIS Explorer关掉才能改库，不关的话服务器得重启。用SQL Server或者MySQL就不会有这个问题，这是换数据库后端最直接的理由。

企业级同步最土的办法是共享盘加权限控制。CIS库放局域网服务器的共享文件夹里，负责人有写权限，其他人只读，ODBC数据源指向网络路径。缺点是一堆人同时读mdb的时候偶尔冲突，Access数据库本身不适合高并发，超过五六个人同时用就开始报错。过渡方案是用SVN管数据库文件，只有一个人有写权限，其他人从SVN拉最新的mdb到本地，Capture的ODBC指向本地路径，维护完提交一版，别人更新一下就好。这样避免共享盘锁文件的问题，但版本同步靠人自觉，有人忘了更新就用到旧库了。

Cadence自己的方案是CIP（Component Information Portal），服务器端安装，客户端通过CIP Server访问集中管理的元件库，权限控制、审批流程、版本追踪全内置。CIP支持跟SAP PLM、Windchill、Aras Innovator这些PLM系统对接，元件审批状态从PLM同步到CIP，设计的时候只能搜到已审批的元件，没审批的自动隐藏。CIP还支持原理图和PCB的数据同步，从CIP里放的元件自动关联PCB封装和3D模型，不用手动对。中小团队Access+SVN够用，大公司或者跟PLM系统绑定的场景得上CIP。

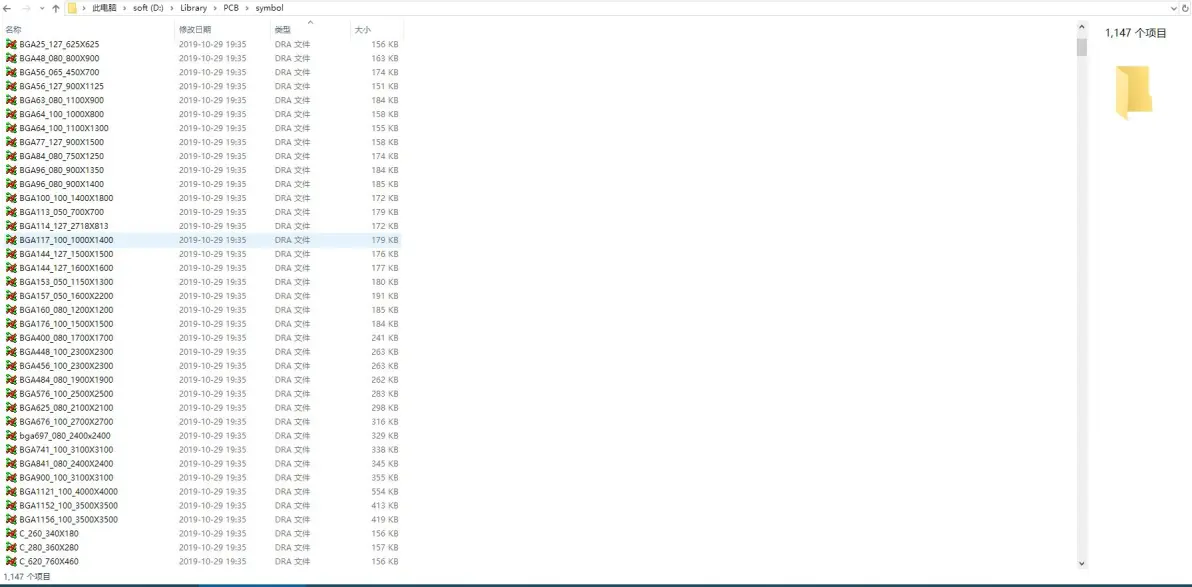

D:\Cadence\CIS_Lib\下面放三个文件夹，database放mdb文件，olb放原理图符号，pcblib放封装，每个OLB文件只放一个Part别攒一堆，改起来方便。SVN仓库地址还没配，那个CIP的测试授权也没申请，下次把Access换SQL Server的迁移脚本写一下，主要是表结构的转换和ODBC连接字符串的更新……
