大家好，我是小郭老师，毕业于中科院，在仿真软件二次开发方面有着一定的经验，今天给大家分享ANSYS二次开发方面的干货。
在上一篇文章中，我发起了关于大家最感兴趣的ANSYS二次开发主题调研，发现大家对参数化控制非常感兴趣。
于是，今天就接着上一篇文章的内容，聚焦 “几何 - 材料” 批量参数化关联场景，以某型号飞机座舱多层壁结构为案例，详细讲解如何通过 Python 脚本实现材料的自动化定义与分配。之后的文章，后续还将推出更多参数化控制命令（如网格参数化、载荷参数化等），希望大家多多支持。
当然，如果大家有不一样的ANSYS二次开发需求，非常欢迎填写以下问卷，我会优先针对大家的实际问题制作教程。

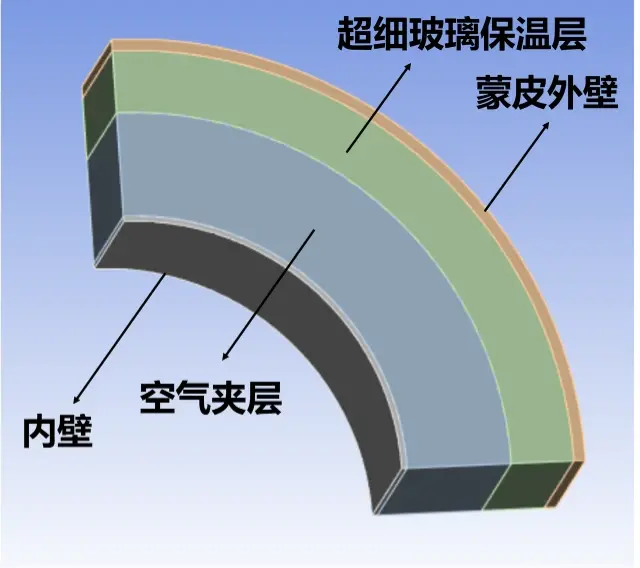

某型号飞机的座舱采用多层壁结构形式，内壁是厚 1.2 mm 的铝镁合金，其次是厚度20 mm的空气夹层，以及厚12mm的超细玻璃保温层。最外壁是厚 2.2mm 的软铝，材料属性如下表所示。需通过 Python 脚本实现 “几何体 - 材料” 的批量关联，避免手动分配的重复操作与误差。

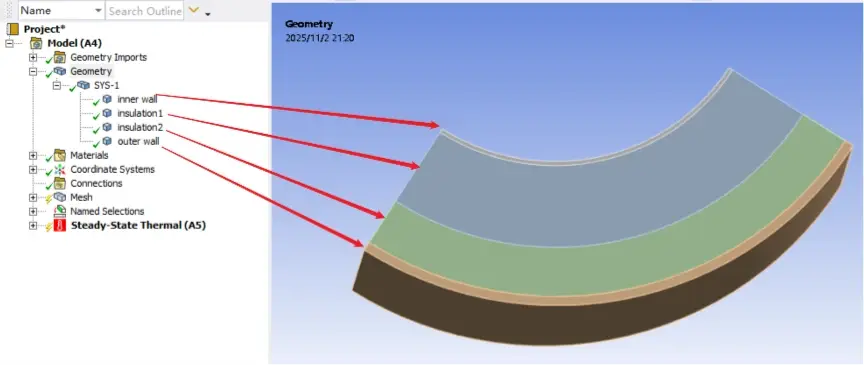

在运行脚本之前，需先确认要批量给定的材料名称及几何名称，如下图所示。
代码块
Python
自动换行
复制代码
123456
def mat_definition(mat2geo_dict):
"""
批量材料分配函数
参数：mat2geo_dict - 几何体-材料映射字典（dict类型）
返回：isExist_mat - 材料存在性校验结果（bool类型）；missing_mats - 缺失的材料
"""
复制成功
代码块
Python
自动换行
复制代码
12345678
mat_lib = [mat.Name for mat in Model.Materials.Children] # 提取材料名称列表
mat_needs = list(mat2geo_dict.values()) # 转list
isExist_mat = True
missing_mats = []
for need_mat in mat_needs:
if need_mat not in mat_lib:
isExist_mat = False
missing_mats.append(need_mat)
复制成功
代码块
Python
自动换行
复制代码
12345
for geo_name, target_mat in mat2geo_dict.items(): # 遍历字典项
for part in Model.Geometry.Children: # 遍历部件
for body in part.Children: # 遍历几何体
if geo_name in body.Name: # 名称匹配
body.Material = target_mat # 核心分配操作
复制成功
代码块
Python
自动换行
复制代码
1234567891011121314
# 定义几何体-材料映射字典
mat2geo_dict = {
"inner wall": "Mag2Al",
"insulation1": "air",
"insulation2": "glass",
"outer wall": "al"
}
# 执行分配函数
mat_check_result = mat_definition(mat2geo_dict)
# 校验失败时终止
if not mat_check_result:
raise Exception("材料缺失，脚本终止执行")
复制成功
根据 “几何体 - 材料” 对应关系，定义 Python 字典，作为脚本的核心映射数据，后续通过字典遍历实现批量操作。
代码块
Python
自动换行
复制代码
1234567
# 几何体-材料映射字典（键：几何体名称，值：ANSYS材料库名称）
mat2geo_dict = {
"inner wall": "Mag2Al", # 内壁 -> 铝镁合金
"insulation1": "air", # 空气夹层 -> 空气
"insulation2": "glass", # 超细玻璃保温层 -> 超细玻璃
"outer wall": "al" # 外壁 -> 软铝
}
复制成功
在材料缺失时，会主动抛出异常，避免脚本 “无报错但未执行” 的隐性问题，能够提高调试效率。
代码块
Python
自动换行
复制代码
1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162
# -*- coding: utf-8 -*-
"""
ANSYS Mechanical 批量材料定义脚本 (Python 2.7)
功能：根据几何体-材料映射字典，自动校验材料并批量分配
作者：小郭老师
日期：2025-11-02
版本：V1.0
"""
def mat_definition(mat2geo_dict):
"""
批量材料分配函数
参数：mat2geo_dict - 几何体-材料映射字典（dict类型）
返回：isExist_mat - 材料存在性校验结果（bool类型：True=所有材料存在，False=存在缺失材料）；missing_mats - 缺失的材料
"""
# 步骤1：获取当前Model中已加载的所有材料名称（从Materials树中读取）
mat_lib = [mat.Name for mat in Model.Materials.Children] # 提取材料名称列表
print "当前ANSYS材料库中已加载的材料：%s" % mat_lib
# 步骤2：提取映射字典中所需的所有材料（去重）
mat_needs = list(set(mat2geo_dict.values())) # set去重后转list
print "本次批量分配所需的材料：%s" % mat_needs
# 步骤3：校验材料存在性
isExist_mat = True
missing_mats = []
for need_mat in mat_needs:
if need_mat not in mat_lib:
isExist_mat = False
missing_mats.append(need_mat)
# 步骤4：根据校验结果执行操作
if isExist_mat:
print "\n=== 所有材料已存在，开始批量分配 ==="
for geo_name, target_mat in mat2geo_dict.items(): # 遍历字典项
for part in Model.Geometry.Children: # 遍历部件
for body in part.Children: # 遍历几何体
if geo_name in body.Name: # 名称匹配
body.Material = target_mat # 核心分配操作
print "分配成功：几何体「%s」→ 材料「%s」" % (body.Name, target_mat)
print "=== 批量材料分配完成 ==="
else:
print "材料缺失，分配终止！缺失的材料：%s" % missing_mats
print "解决方案：1. 进入Engineering Data模块；2. 补充材料"
return isExist_mat, missing_mats
# ---------------------- 脚本执行入口 ----------------------
# 定义几何体-材料映射字典
mat2geo_dict = {
"inner wall": "Mag2Al",
"insulation1": "air",
"insulation2": "glass",
"outer wall": "al"
}
# 执行分配函数
mat_check_result, missing_mats = mat_definition(mat2geo_dict)
# 校验失败时终止
if not mat_check_result:
raise Exception("材料缺失，脚本终止执行")
复制成功
五、结语
本文章通过具体案例，详细讲解了 Python 与 ANSYS Mechanical API 结合实现批量材料定义的完整流程，涵盖需求分析、环境准备、代码实现、执行验证等环节。脚本具有高复用性，更换场景时仅需修改字典即可。
看完这篇，是不是觉得 ANSYS 二次开发没那么难。如果你也在为ANSYS Mechanical批量材料定义而头疼，不妨试试这个脚本。
此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。
最后，我在仿真秀发布了《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，零基础入门ANSYS Workbench及Mechanical二次开发内容，感兴趣的同学可以看看啊。
