多材料混杂和随机孔隙缺陷怎么模拟？这个插件一键赋予随机单元属性

阅读数 4

导言

在多相材料力学行为模拟中，如何高效赋予单元随机材料属性，是一个常见但处理起来较为繁琐的问题。无论是颗粒增强、短纤维掺杂，还是孔隙缺陷的等效表征，往往需要在一定体积内按指定比例随机分布两种或多种材料。

手动逐单元定义不仅效率低下，且难以保证分布均匀性与可复现性。为解决这一需求，我们开发了一款Abaqus随机材料属性赋予插件，支持两种或三种材料的随机分布设置，并提供基础版与进阶版两种功能层级，以适应不同建模场景。

一、基础版本随机单元属性，可设置不同材料种类以及相应比例

基础版获取方式见文末，适合大多数简单的随机建模场景，支持多种材料按自定义比例全局随机分布。

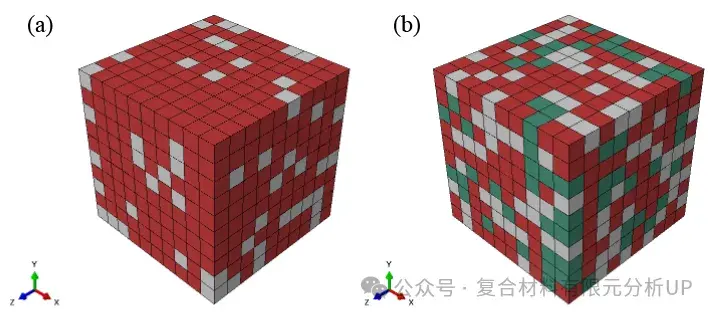

图 1. 随机材料属性（a）两种材料随机属性（b）三种材料随机属性

1.1. 插件导入

把下载好的插件文件解压缩后，复制到 ABAQUS 插件目录：

D:\ABAQUS2023\product\win_b64\code\python2.7\lib\abaqus_plugins（其他版本路径同理，找到对应版本的abaqus_plugins文件夹即可）

1.2. 一键生成随机属性

先正常创建 Part 并划分好网格（图 2），然后点击顶部菜单栏的Plug-ins→Random Material Assigner，在弹出的窗口里：

选择对应的 Model 和 Part
在Ratios栏输入材料比例：两种材料填20,80，三种材料填20,30,50（数字和为 100 即可）
点击OK，插件会自动给所有单元随机分配材料属性

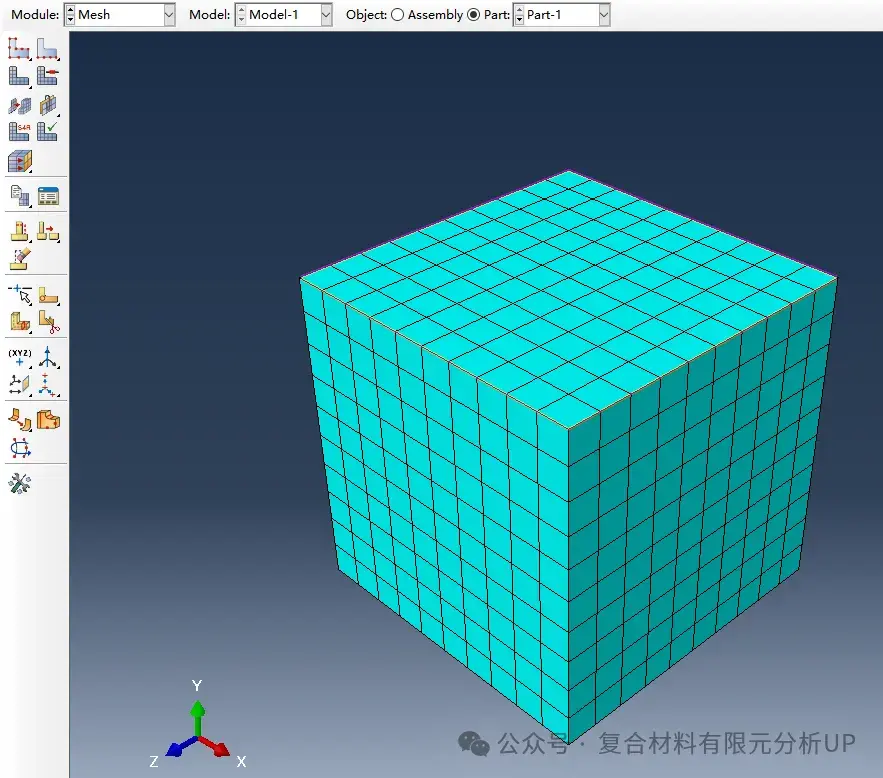

图 2. 前置操作：创建 Part 并划分网格

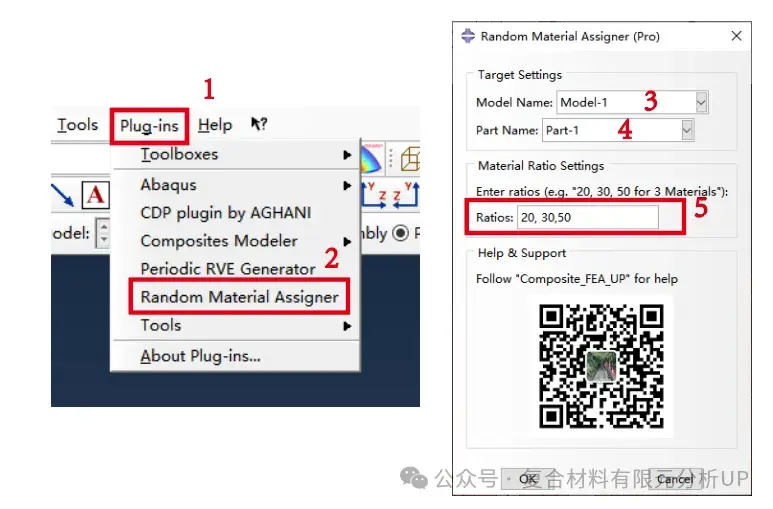

图 3. 基础版插件ABAQUS中Plug-ins中设置

二、进阶版随机单元属性，可对不同set集合赋予随机材料属性

如果你的模型有不同的区域需要单独设置随机属性（比如只给缺陷区赋予孔隙材料、给不同铺层设置不同混杂比例），就需要用到进阶版功能。进阶版支持对任意Element Set单独赋予随机材料属性，完美适配微观单胞、平纹单胞、2.5D 机织单胞、宏观层合板等各类模型（图 4）。

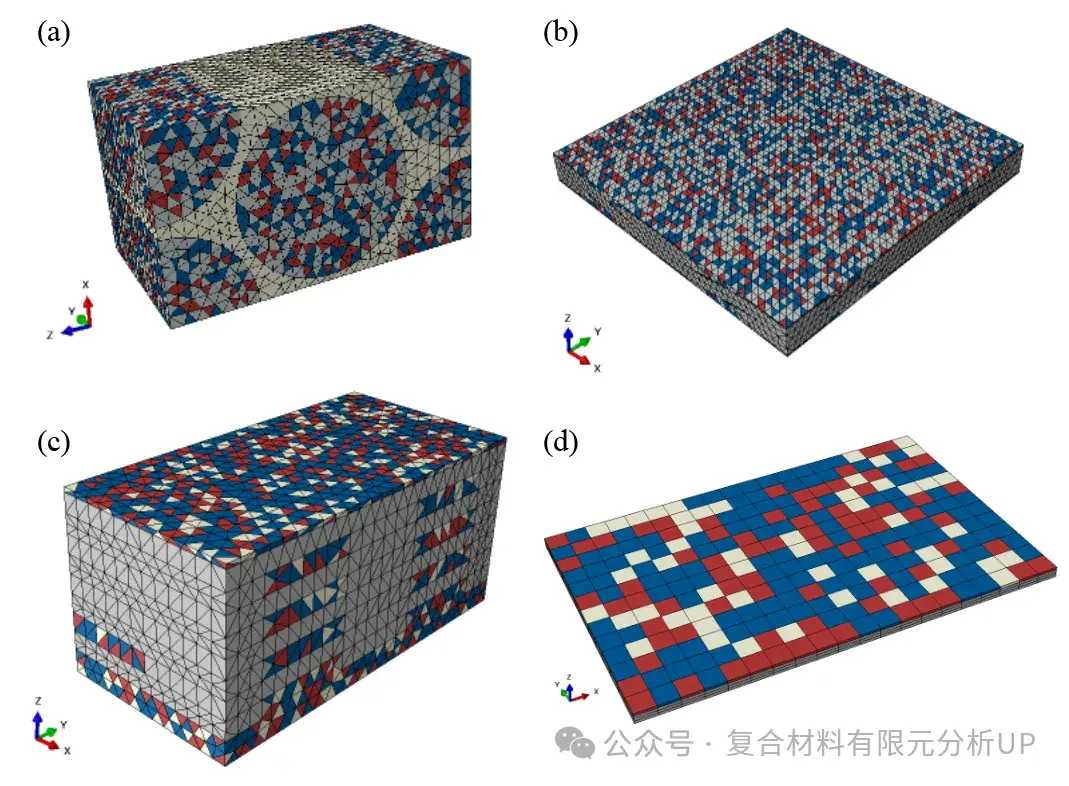

图 4. 不同结构随机随性赋予（a）微观单胞模型（b）平纹单胞模型（c）2.5D机织单胞模型（d）宏观层合板随机属性赋予

2.1. 插件导入

将解压缩后的文件复制到以下目录：

D:\ABAQUS2023\product\win_b64\code\python2.7\lib\abaqus_plugins（其他版本路径同理，找到对应版本的abaqus_plugins文件夹即可）

2.2. 生成license.key许可文件

（1）创建好Part并划分网格；

（2）点击Plug-ins，选择Random Material Assigner插件，复制机器码到微信公众号；

机器码编号

（3）将许可文件复制到目录中，修改文件名为license.key；

2.3. 一键生成随机属性

点击Plug-ins，选择Random Material Assigner插件，选择Model，Part以及set集合，并设置比例，若为三种材料比例，分别填写20,30,50。点击OK，即可完成随机材料属性赋予。

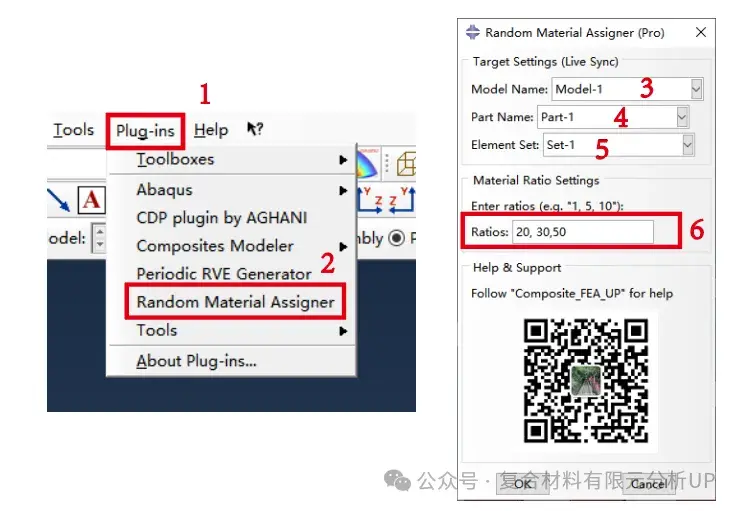

图 5. ABAQUS中Plug-ins中设置

三、适用范围与应用场景

该插件的设计初衷是服务于复合材料力学行为的多尺度模拟。在细观尺度上，可用于生成含随机纤维分布的单胞模型，研究纤维体积分数波动对弹性常数的影响；在微观尺度上，可用于模拟基体内微孔洞或微裂纹的随机分布，从而评估缺陷敏感性。此外，在颗粒增强复合材料、功能梯度材料以及含初始损伤结构的等效建模中，该工具均可显著减少前处理的人工操作量。
