AutoCAD 2018版

一、设置十字光标的大小

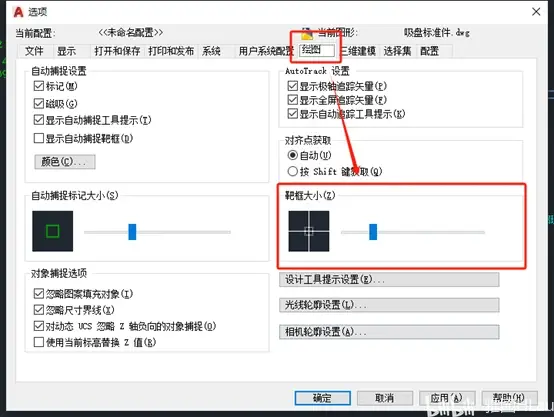

1，输入【OP】，选择绘图，设置靶框大小；

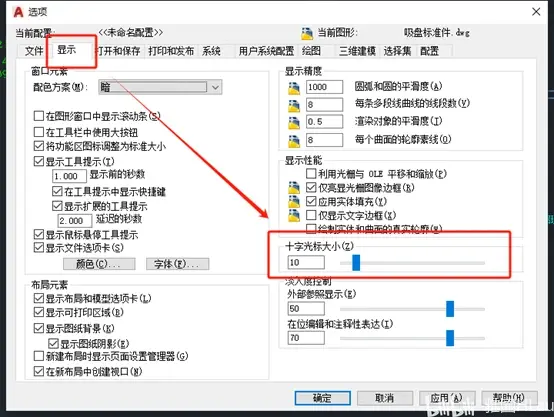

2，选择显示，设置十字光标大小；

二、设置光标对象捕捉

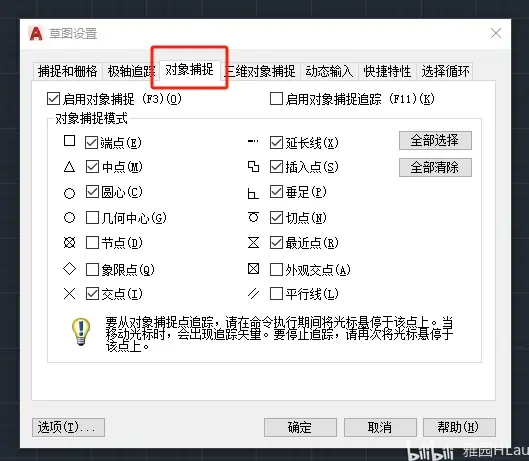

1，输入【OSNAP】，选择对象捕捉，设置对象捕捉模式；

三、取消保存后生成副本

问题：每次保存都会生成一个文件副本，如何取消生成？

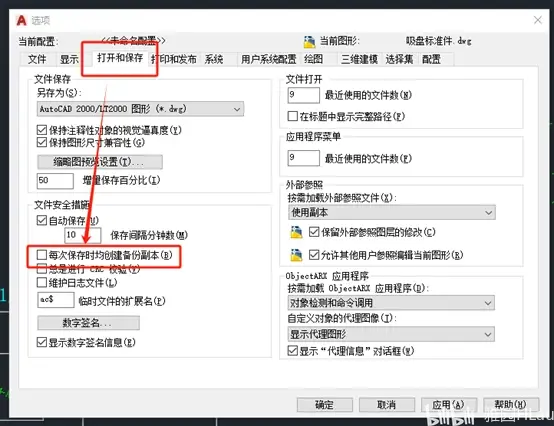

1，输入【OP】，打开选项，选择“打开和保存”，取消勾选“每次保存是均创建备份副本”；

四、圆显示时不圆

问：CAD文件打开时，有时圆会变成锯齿状，怎么恢复圆滑？

1，输入命令【REGEN】，回车，对当前视图进行重生成，观察图形效果；

如无明显效果，则：

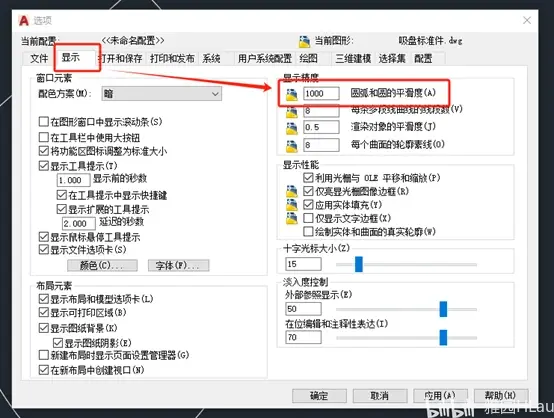

2，输入命令【OPTIONS】，回车，打开“选项”对话框，在【显示】页面，将【显示精度-圆弧和圆的平滑度】的数值设置加大；

五、物体无法偏移

原因：有可能你从别的地方复制过来的图形，会有无法偏移的情况，是因为图形为样条曲线，所以无法偏移。

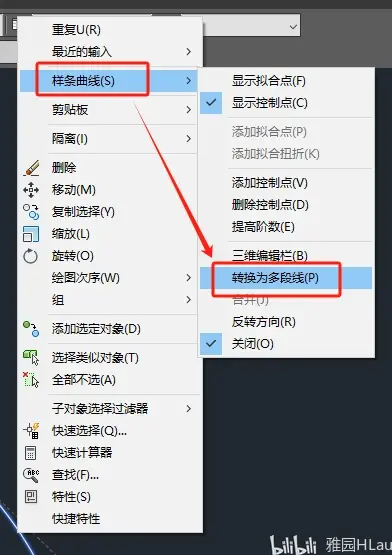

解决：1，鼠标右击，选择“样条曲线”，选择“转换成多段线”，指定精度输入“1”（精度越大分段越多），变成多段线则可以进行偏移；

六、如何对封闭区域创建边界

例如：

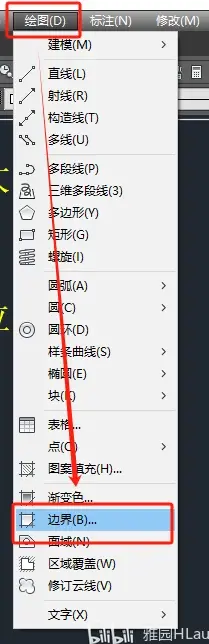

1，选择【绘图】，选择【边界】；

2，在“边界创建”对话框中，点击【拾取点】，然后点击目标封闭区域内任意一点，【确定】后，即可创建相应封闭多段线；

七、恢复上一步误删除图形并保留后边继续绘制的图形

问题：在绘制过程中，需要恢复之前误删除的图形，但同时还保留删除后绘制的图形？

如下图：绘制顺序：绘制1、绘制2、删除2、绘制3，恢复删除2并保留绘制3；

解决：1，执行快捷键【oops】按下【空格】或【回车】，上一次执行的删除命令图线进行恢复；

八、画角度的直线

1，首先输入命令【L】，拾取一点，拉出直线，按键盘上的【TAB】键进行长度和角度的切换，切换输入所需要求，即可绘制出对应角度的直线。

九、按尺寸放大缩小

问：如果只知道需要尺寸，且尺寸不取整时，怎么将原本的尺寸放大\缩小到需要的尺寸？

1，计算物体放大或缩小到指定尺寸的比例：

比例 = 放大/缩小数 ÷ 原来数

2，然后输入【SC】，输入放大或缩小的比列即可；

十、PDF导入CAD

问题：如果图纸在PDF中，怎么快速将图纸导入CAD中？

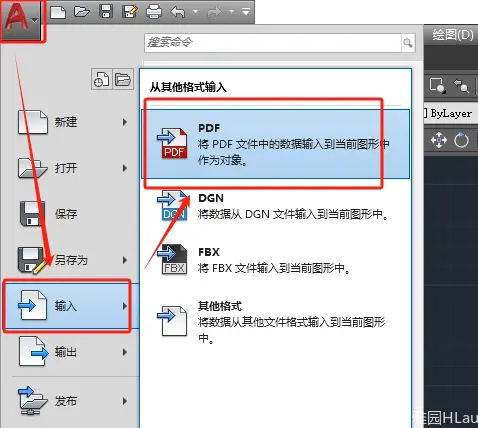

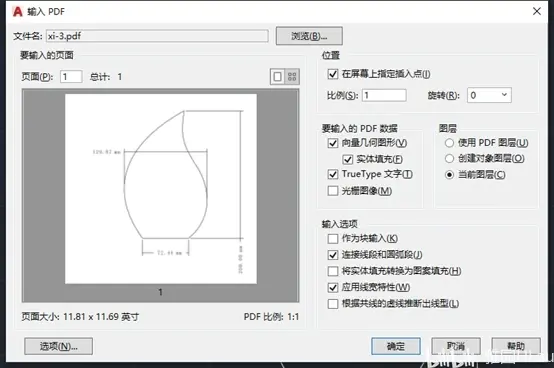

1，AutoCAD中点击左上角【A】，选择【输入】，选择【PDF】，调整参数，导入；
