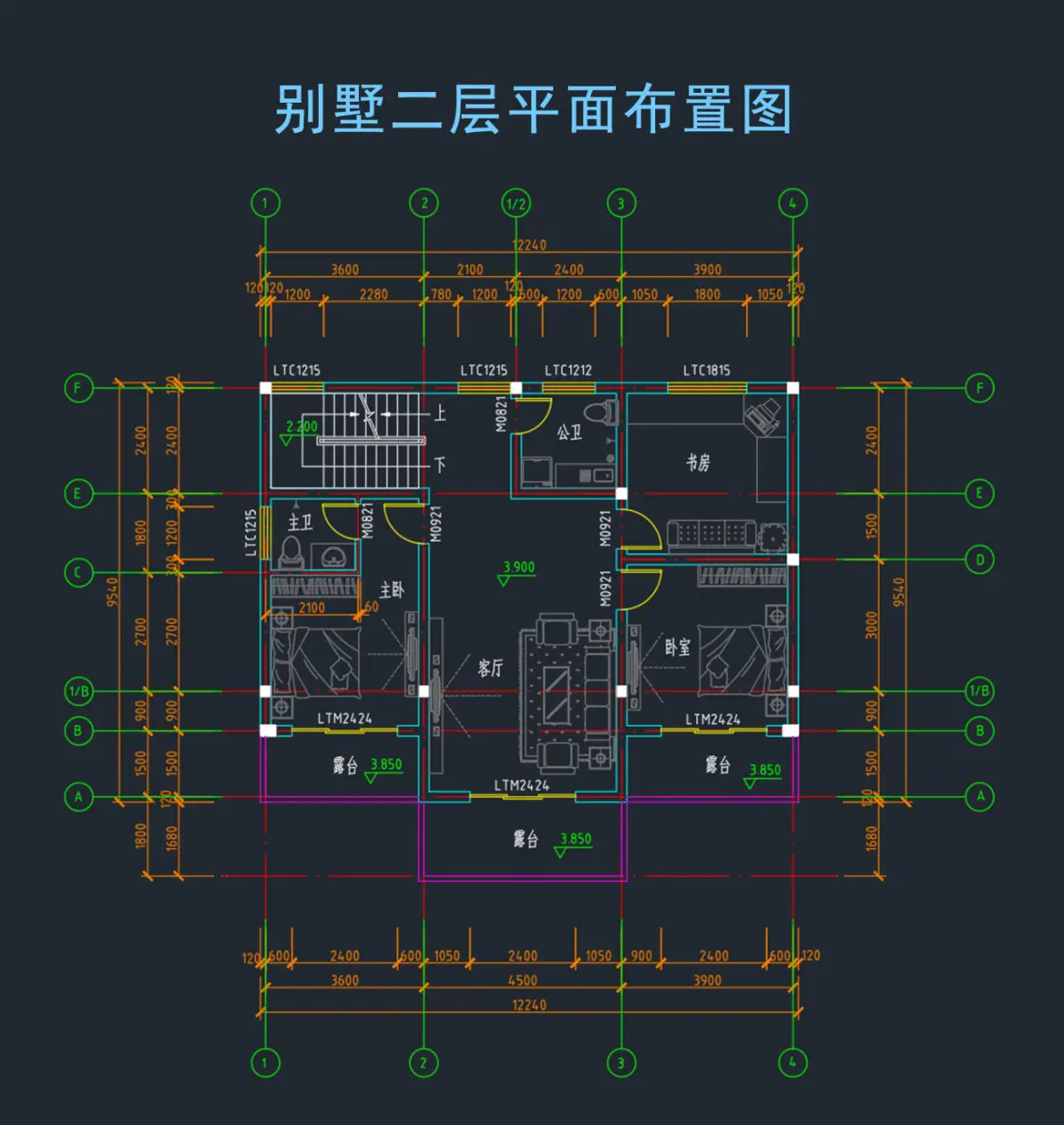

CAD建筑平面图绘制完整流程：从轴线到标注

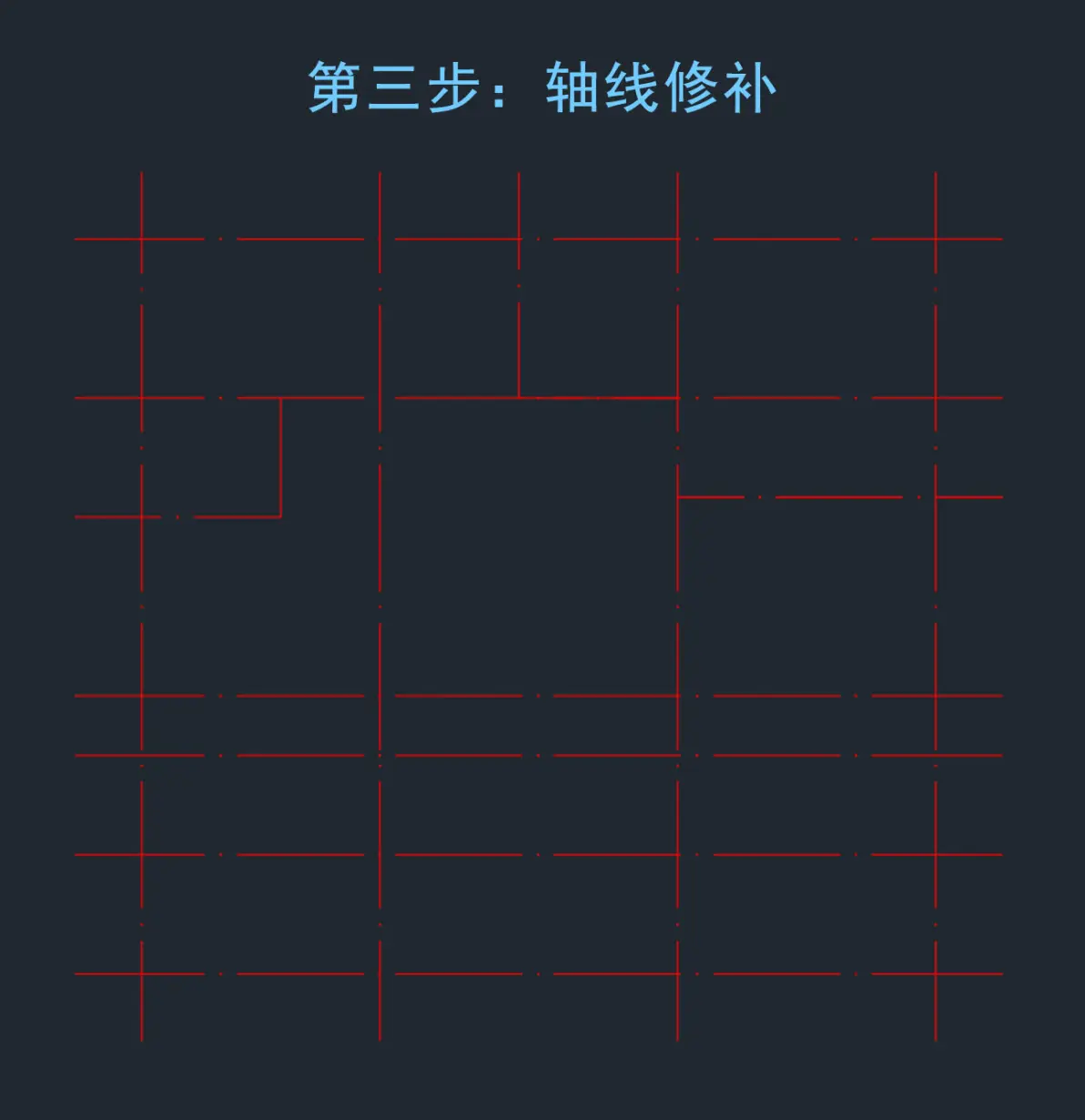

画建筑平面图第一步就是拉轴线，我习惯先建个轴线图层，颜色设成红色，线型CENTER，线宽默认，然后用直线命令L画一条水平一条垂直，再偏移OFFSET，水平轴线间距一般是3600、4200、3600这样，具体你查一下图纸，垂直的看开间，偏移的时候注意方向，别偏反了，偏反了删了重来，删的时候用E命令，别用DELETE键，DELETE键有时候选不中。有次我把3600输成了3000，画了一上午墙才发现，气得我把键盘一推，旁边同事还在那吃瓜子，咔嚓咔嚓的，我只能一个个轴线改回来，改到最后发现墙线也跟着偏移了，全乱了，索性删了重画。

轴线图层：颜色1红色，线型CENTER，线宽0.15。墙线图层：颜色7白色，线型Continuous，线宽0.35。门窗图层：颜色3绿色，线型Continuous，线宽0.2。标注图层：颜色4青色，线型Continuous，线宽0.15。文字图层：颜色2黄色，线型Continuous，线宽0.15。轴线偏移距离：120、240、120。多线样式STANDARD，对正无，比例1。

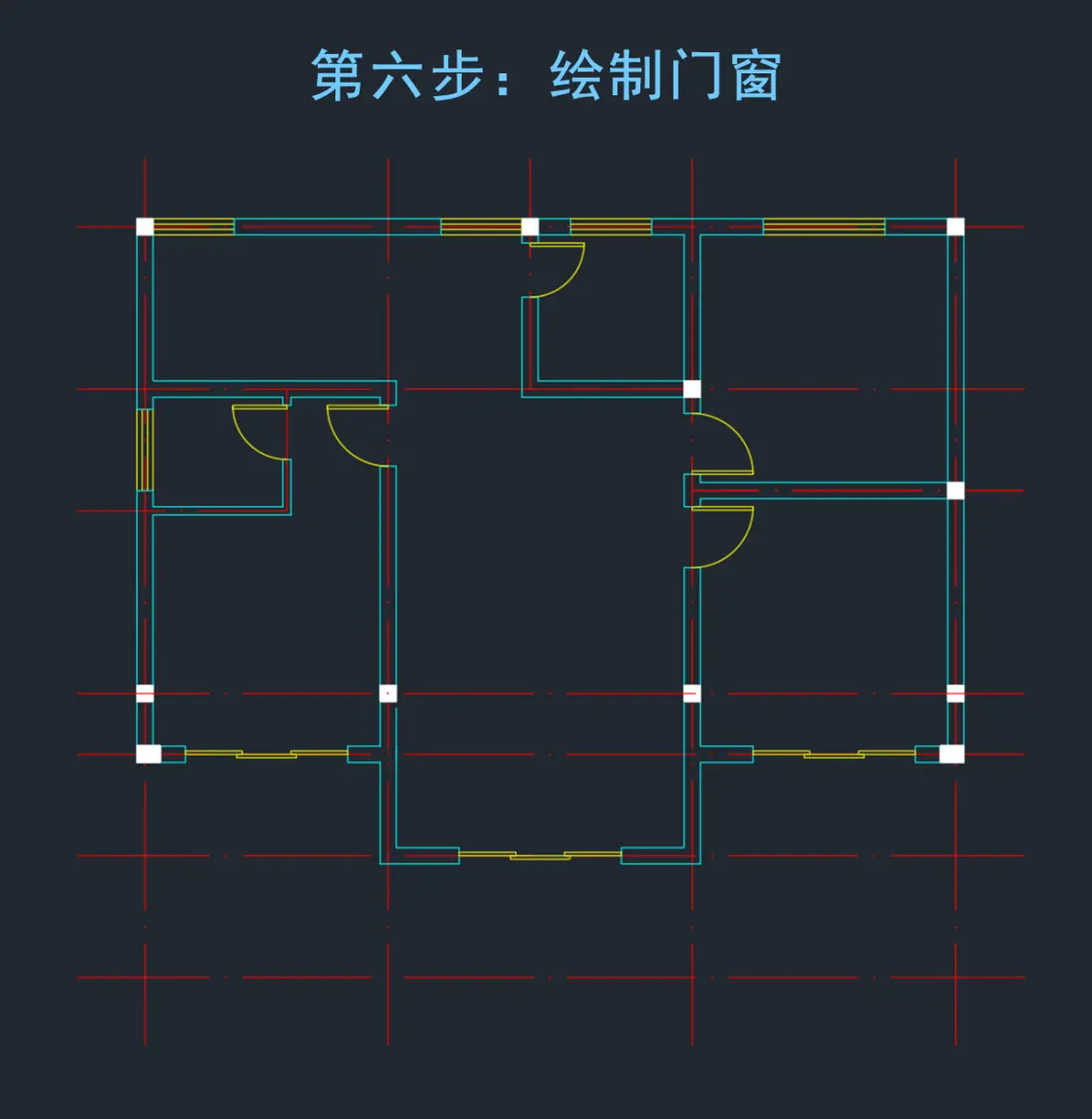

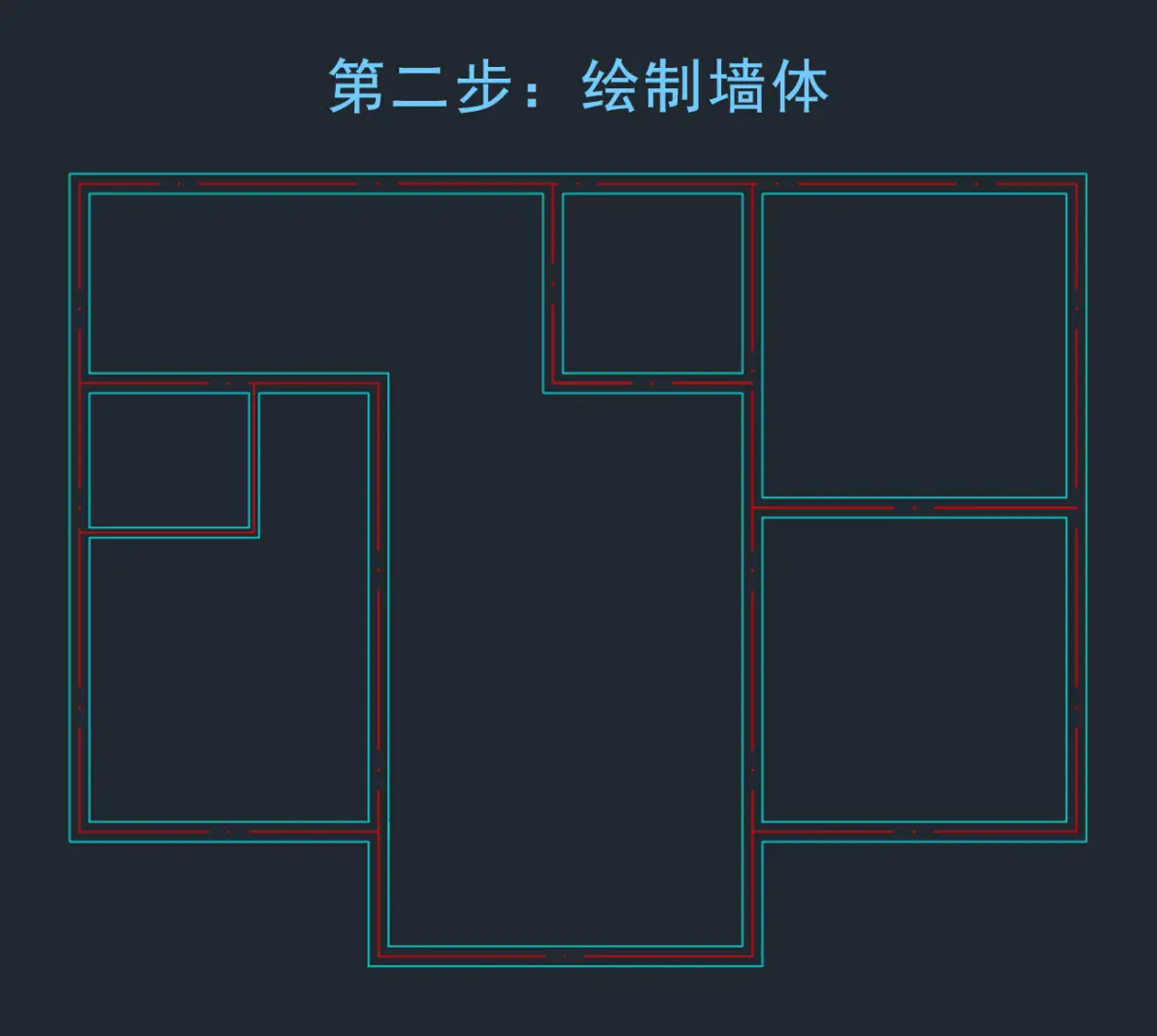

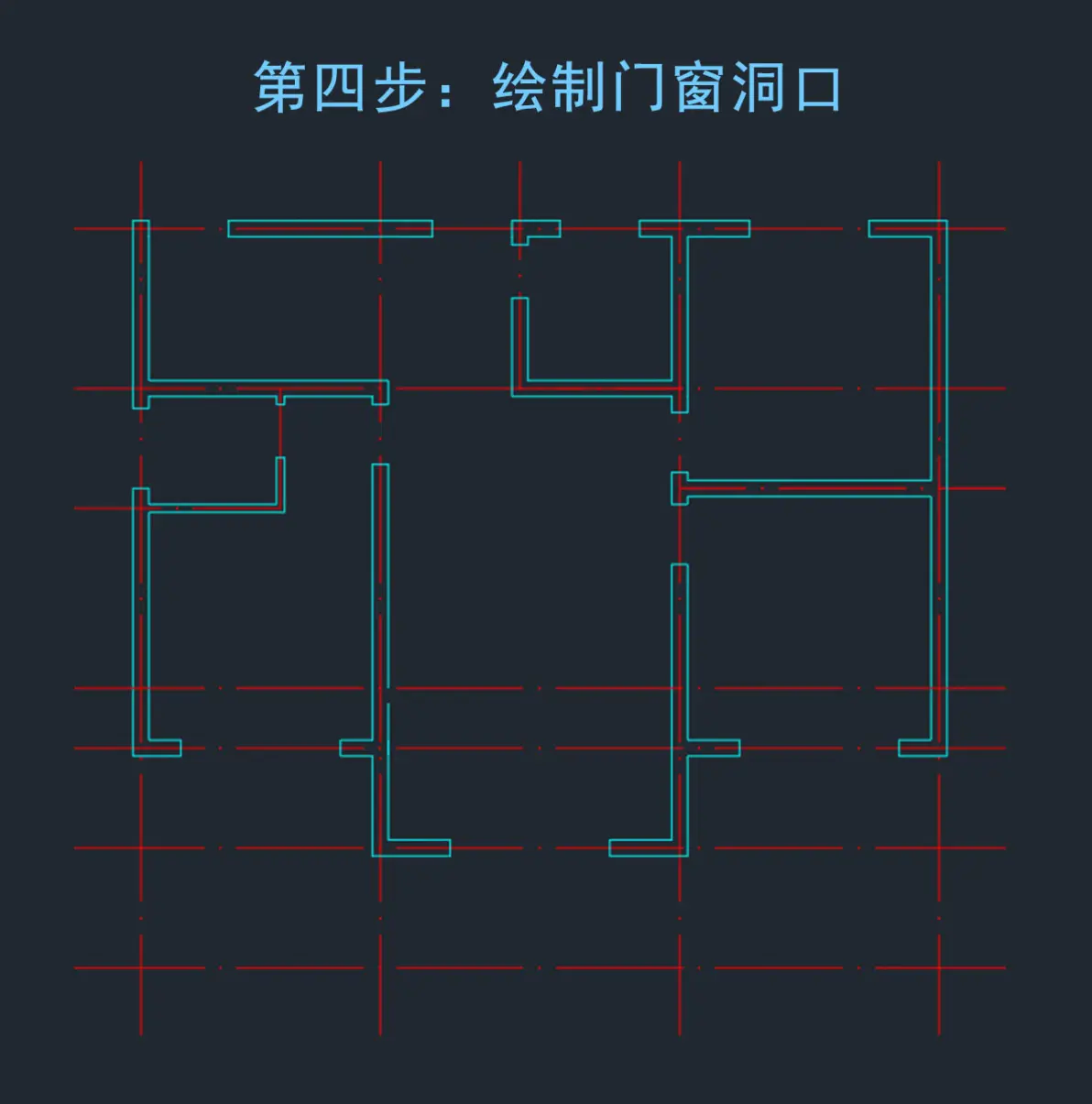

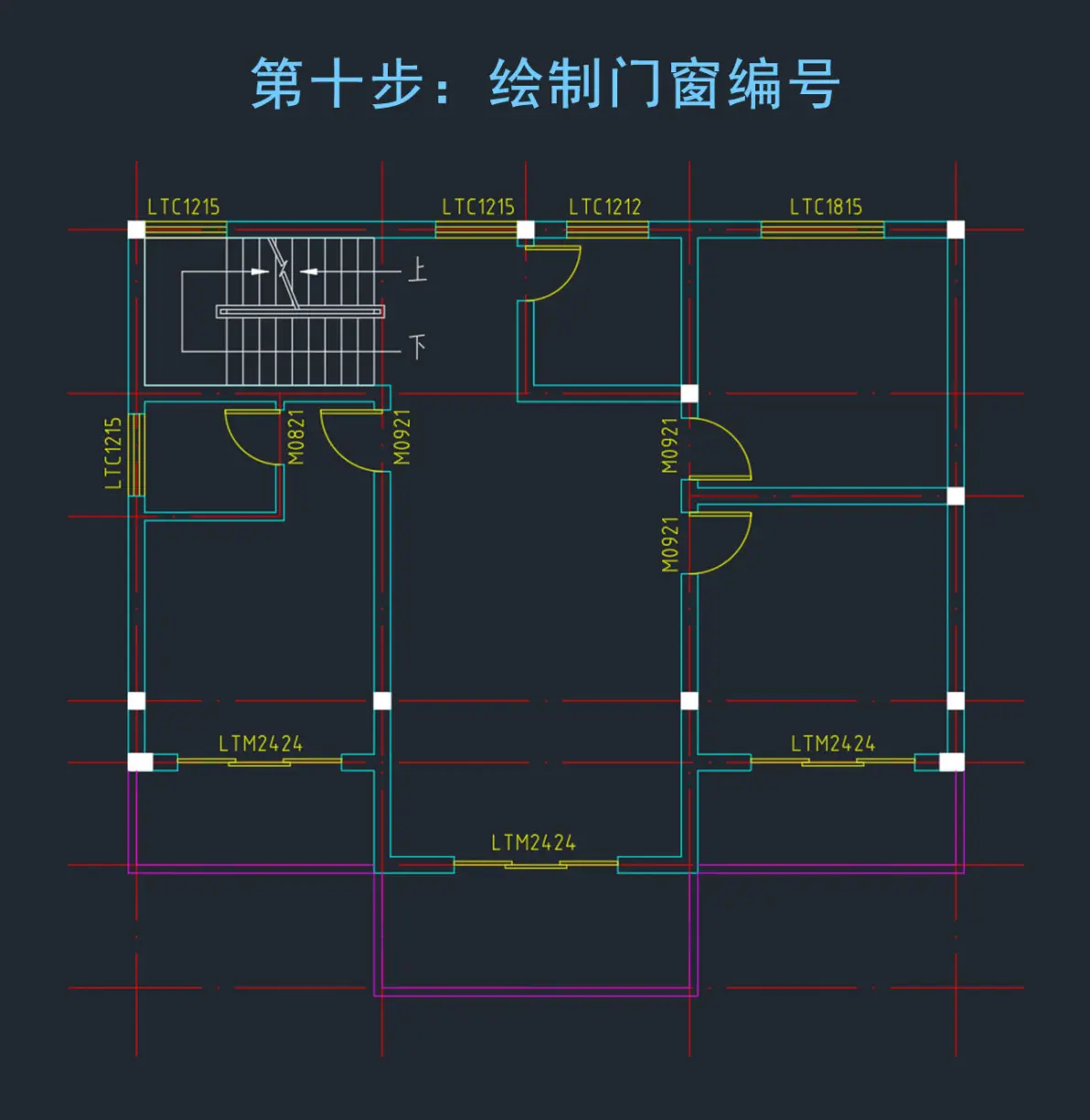

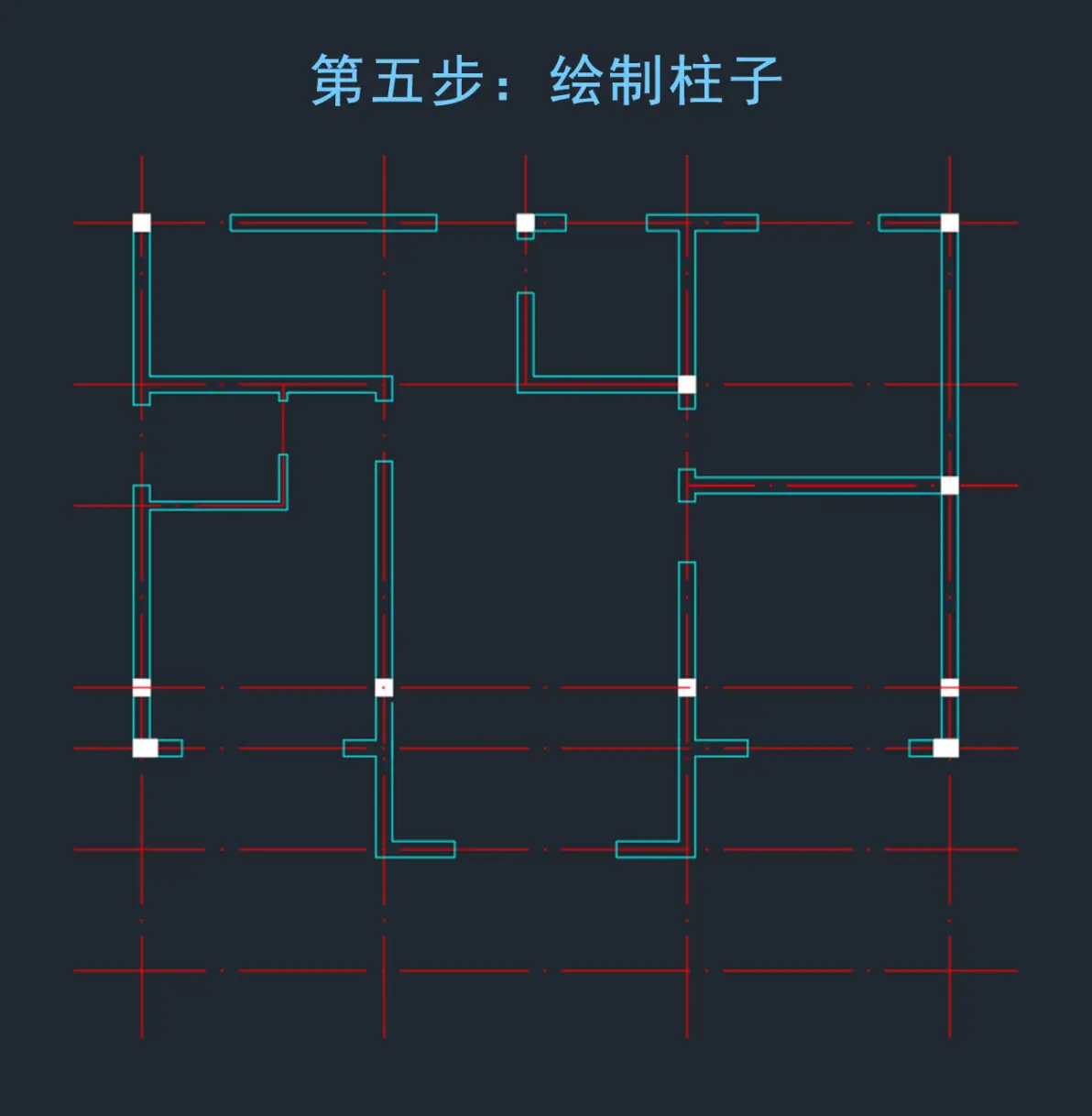

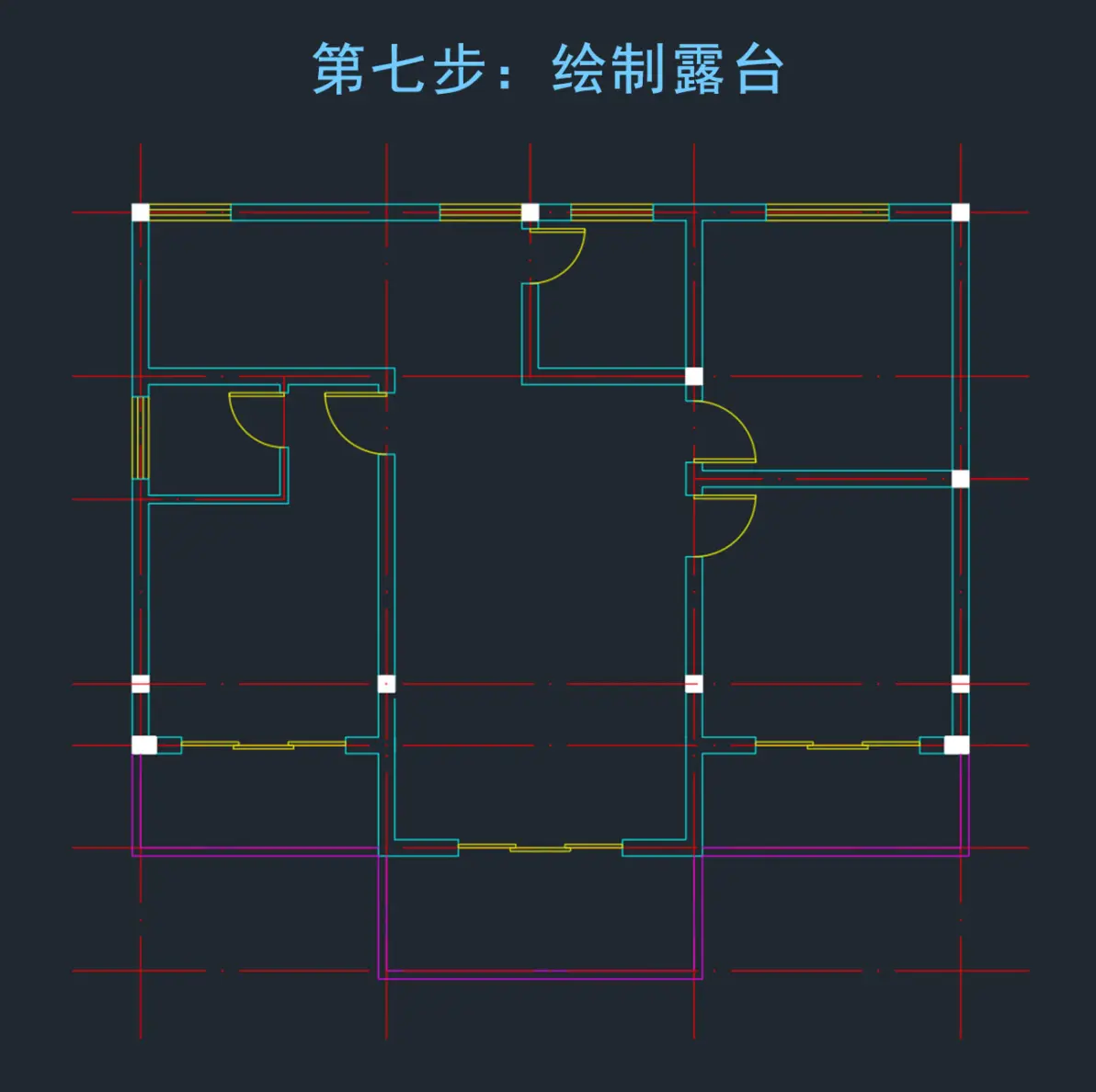

墙线用多线MLINE画也行，设置对正为无，比例1，从轴线交点开始画，画完用炸开X分解，然后修剪TR多余的线头，门窗洞口用直线画个框再修剪，或者直接用矩形REC画个洞，宽度900，高度2100，放在墙线上，再修剪掉墙线。门窗块从图库调，C1是1500x1800，M1是900x2100，插入的时候注意比例，单位是毫米，别搞成英寸，有次插入块后门变成一点点大，找了半天才发现图形单位设成了英寸，改回毫米就好了。

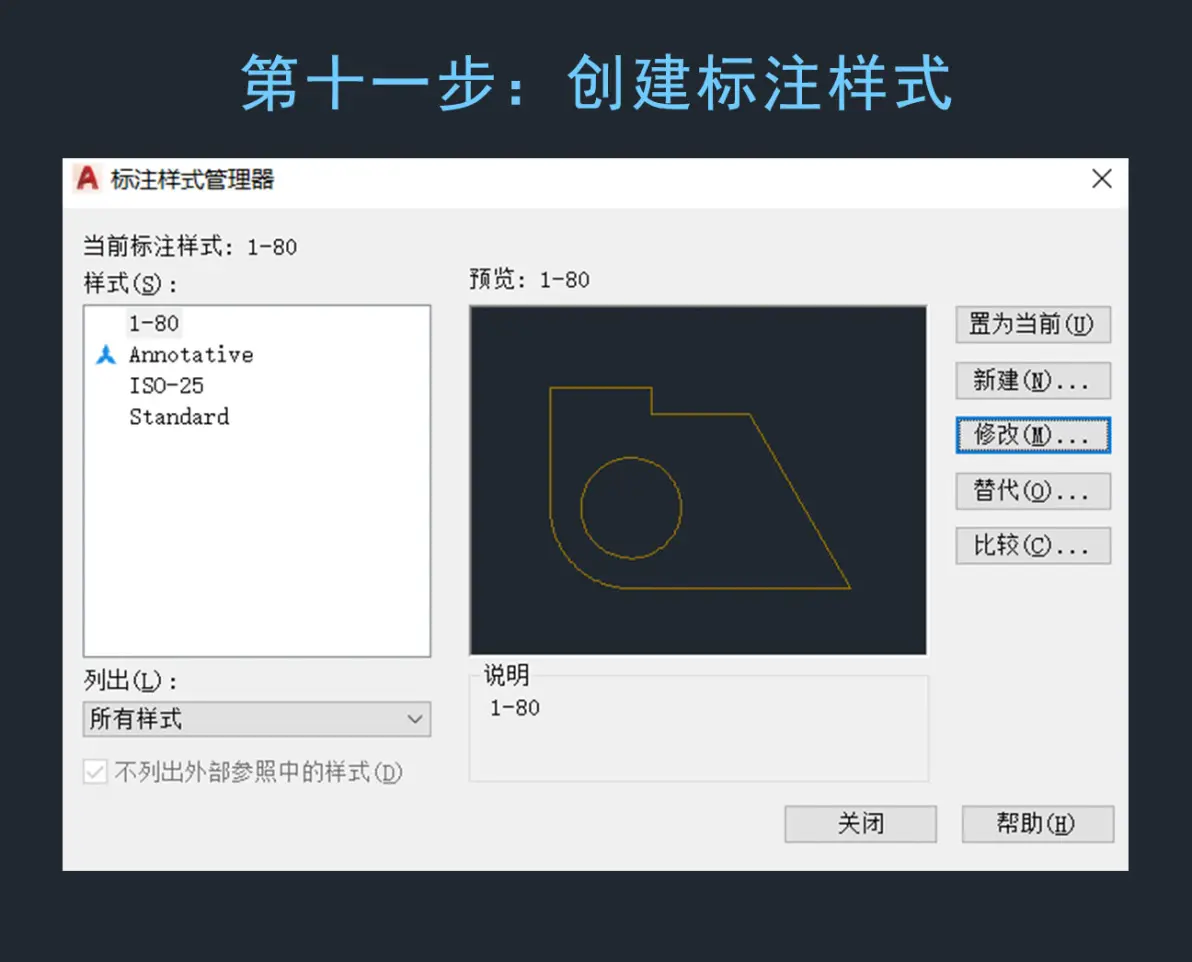

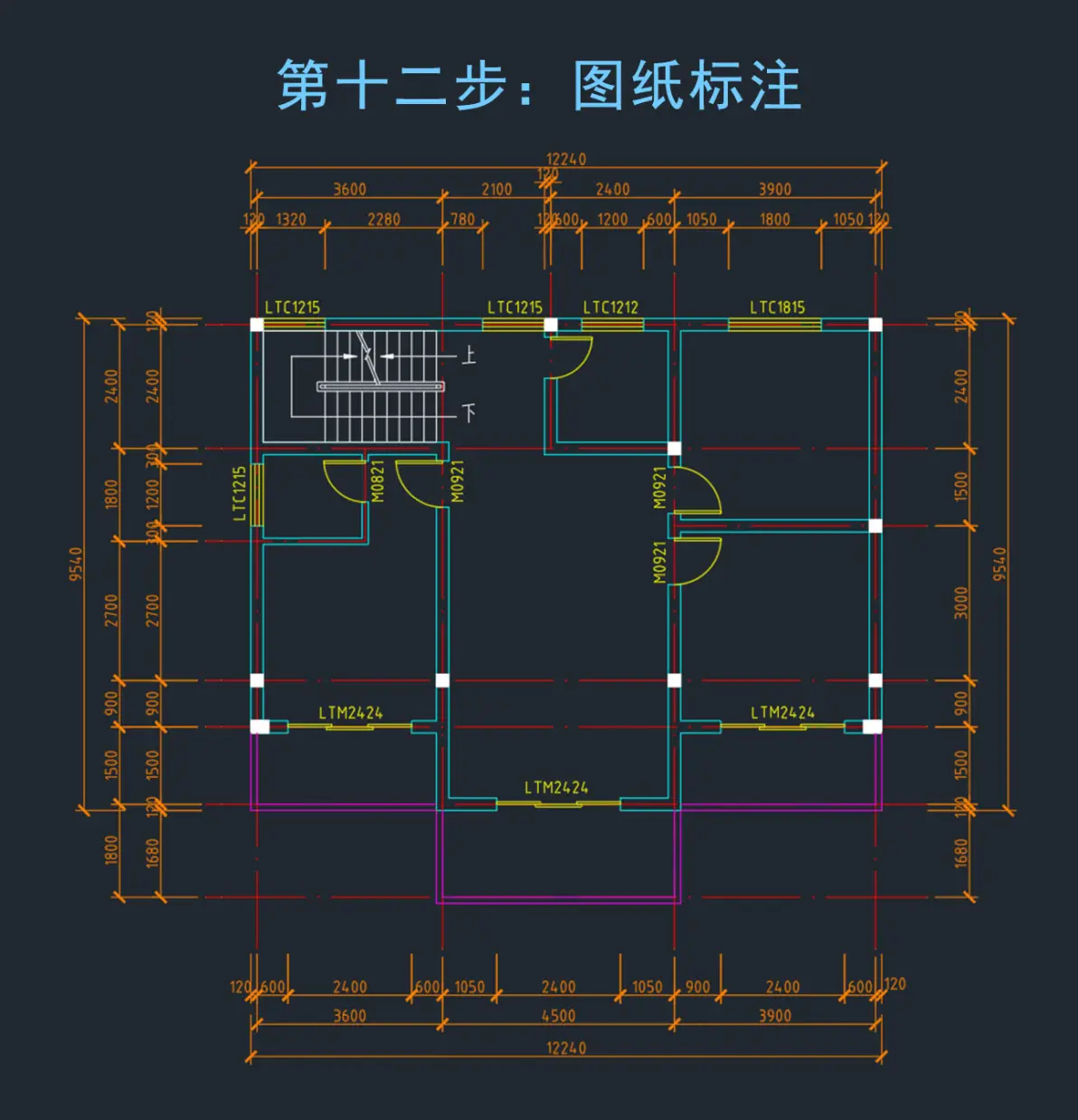

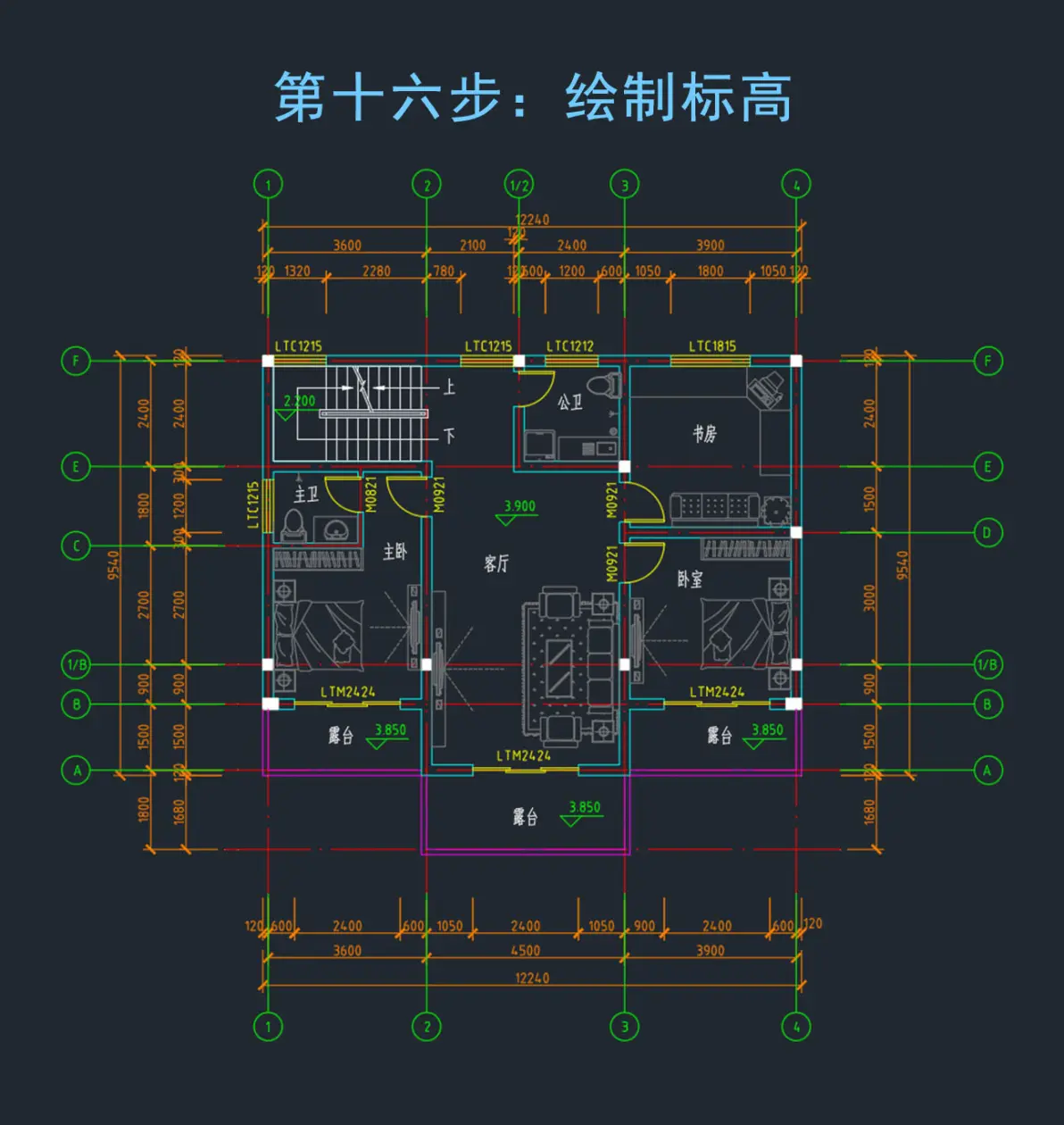

标注样式用DIMSTYLE，新建一个，名字叫建筑标注，文字样式用宋体，文字高度2.5，箭头用建筑标记，大小1.5，尺寸线超出标记1.5，尺寸界线超出尺寸线1.5，起点偏移量2，基线间距7，线性标注DIMLINEAR，对齐标注DIMALIGNED，连续标注DIMCONTINUE。标注之前先把标注图层置为当前，不然标到别的图层上还得改。

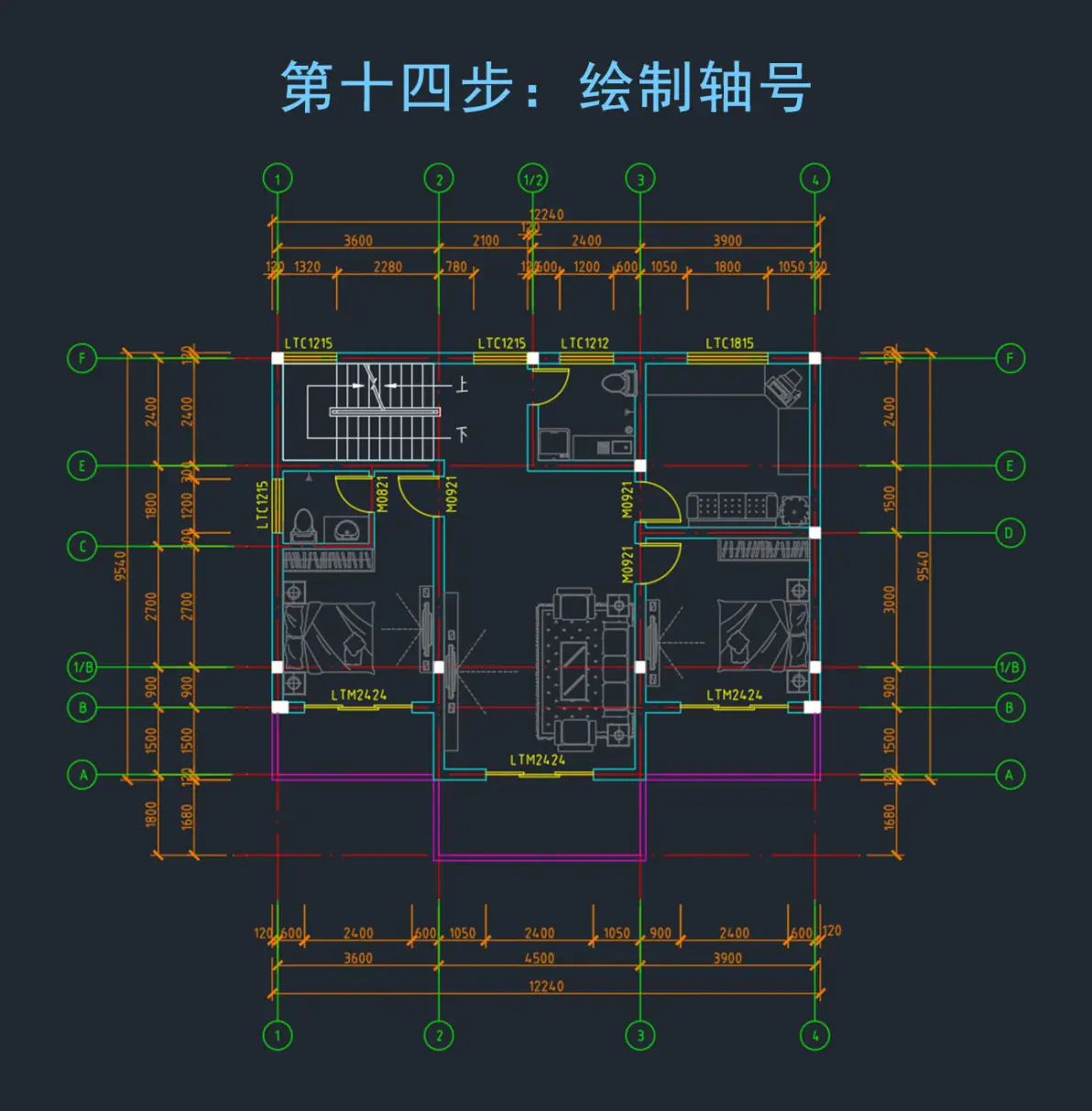

轴号就是圆圈加文字，圆圈直径8，文字高度3.5，用属性块做，定义属性的时候标记写轴号，提示写输入轴号，默认值写1，然后写块BLOCK，基点选圆心，插入的时候输轴号就行。有次轴号块做完了插入发现文字是反的，因为定义属性的时候旋转角度设成了180，改回0就好了。天正建筑里轴号自动生成，不用自己做块，但天正有时候轴号排序会乱，CAD里手动虽然慢但不会错。画到一半CAD突然卡死，没保存，任务管理器结束进程，重新打开图纸发现只恢复了一部分，又得重画，那天空调还坏了，办公室像个蒸笼，我汗滴到键盘上。

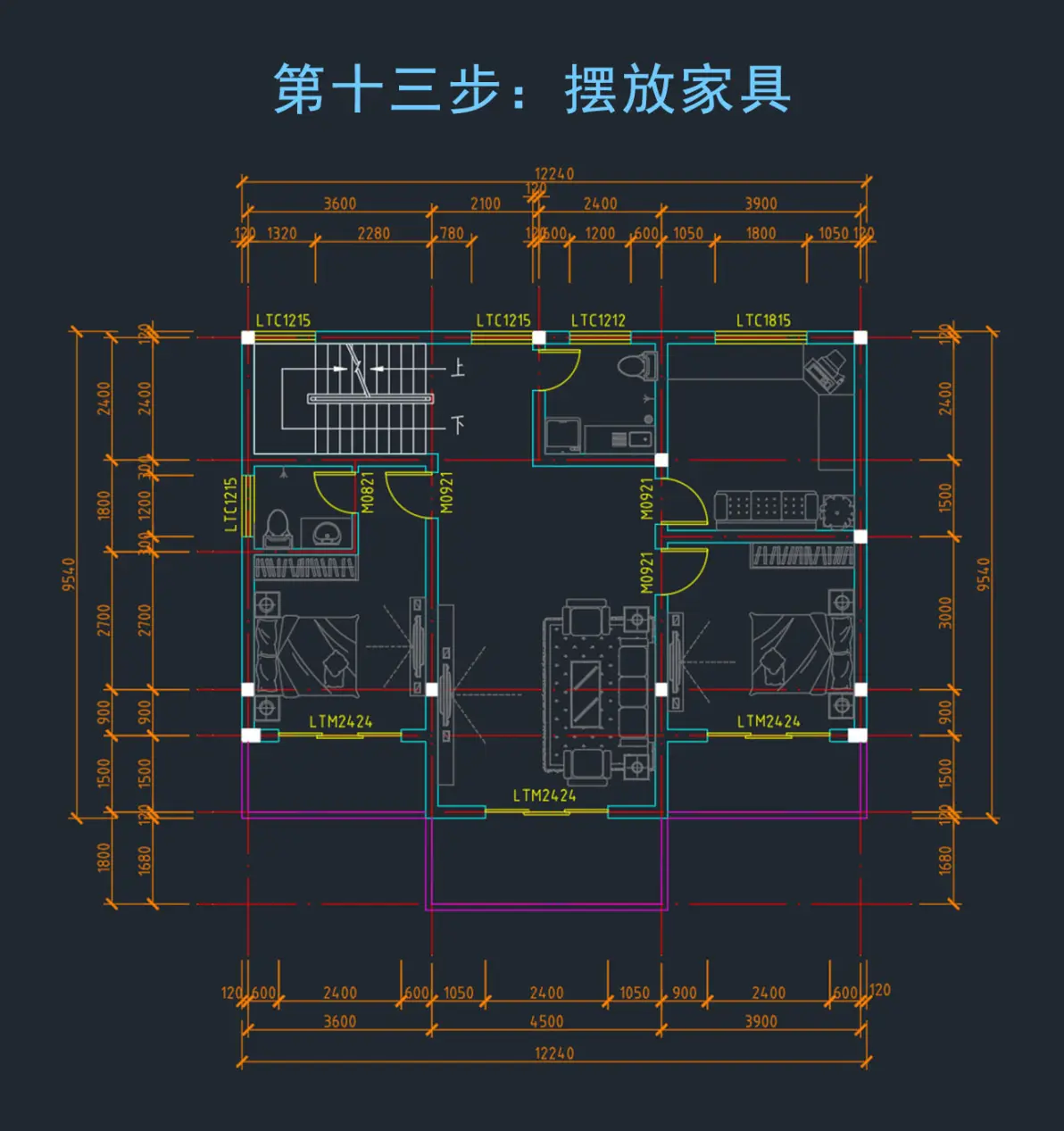

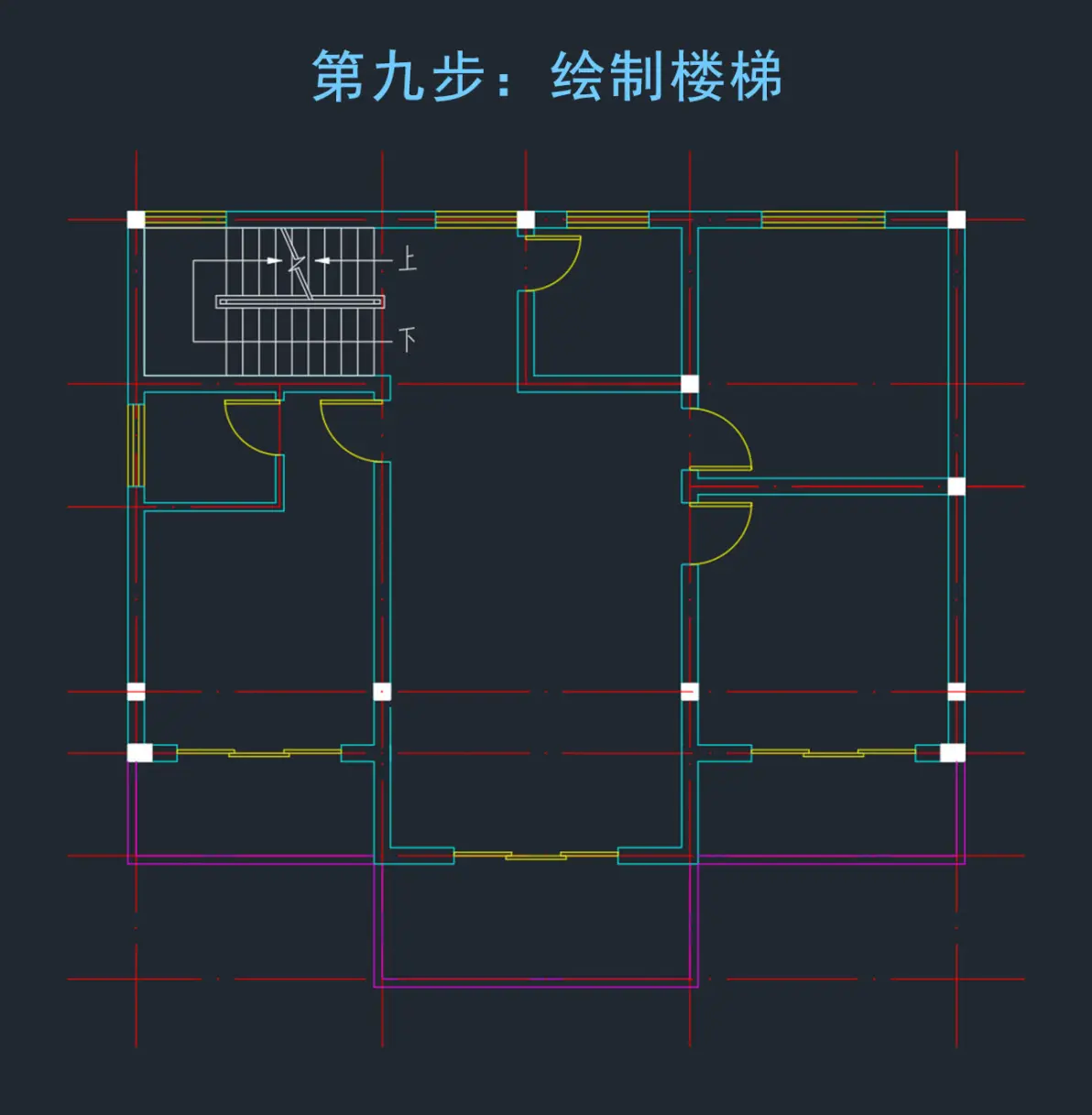

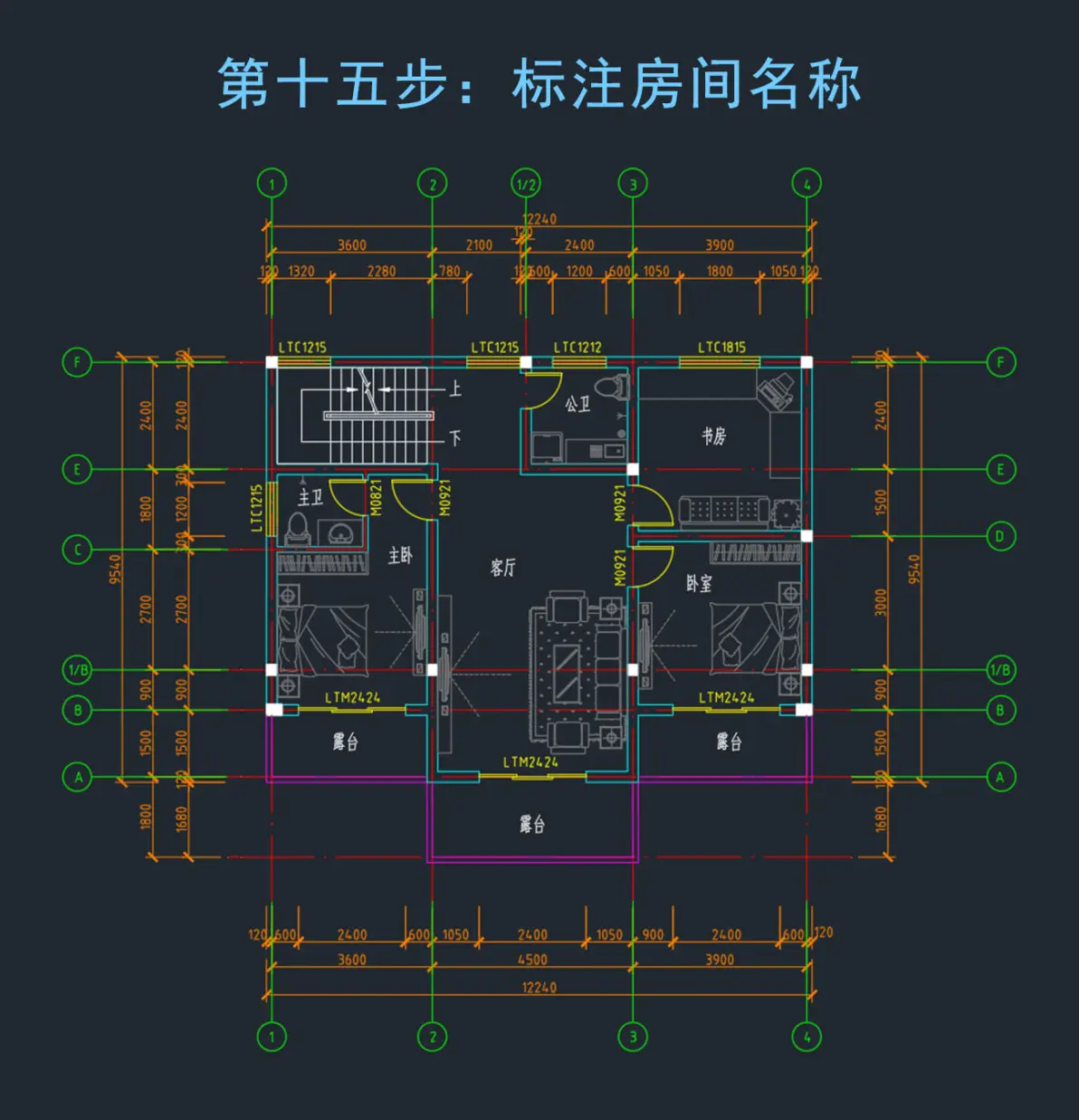

楼梯用直线画，踏步宽度260，高度175，画一段复制COPY，然后修剪TR，扶手用偏移OFFSET，偏移距离60，中间加个箭头，箭头用多段线PL画，宽度设0，起点宽度50，端点宽度0，长度200。卫生间画出洁具，洗脸盆、马桶、淋浴房，都是从图库拖，尺寸不对就缩放SC，参照缩放，参照长度选实际尺寸，新长度输你要的。

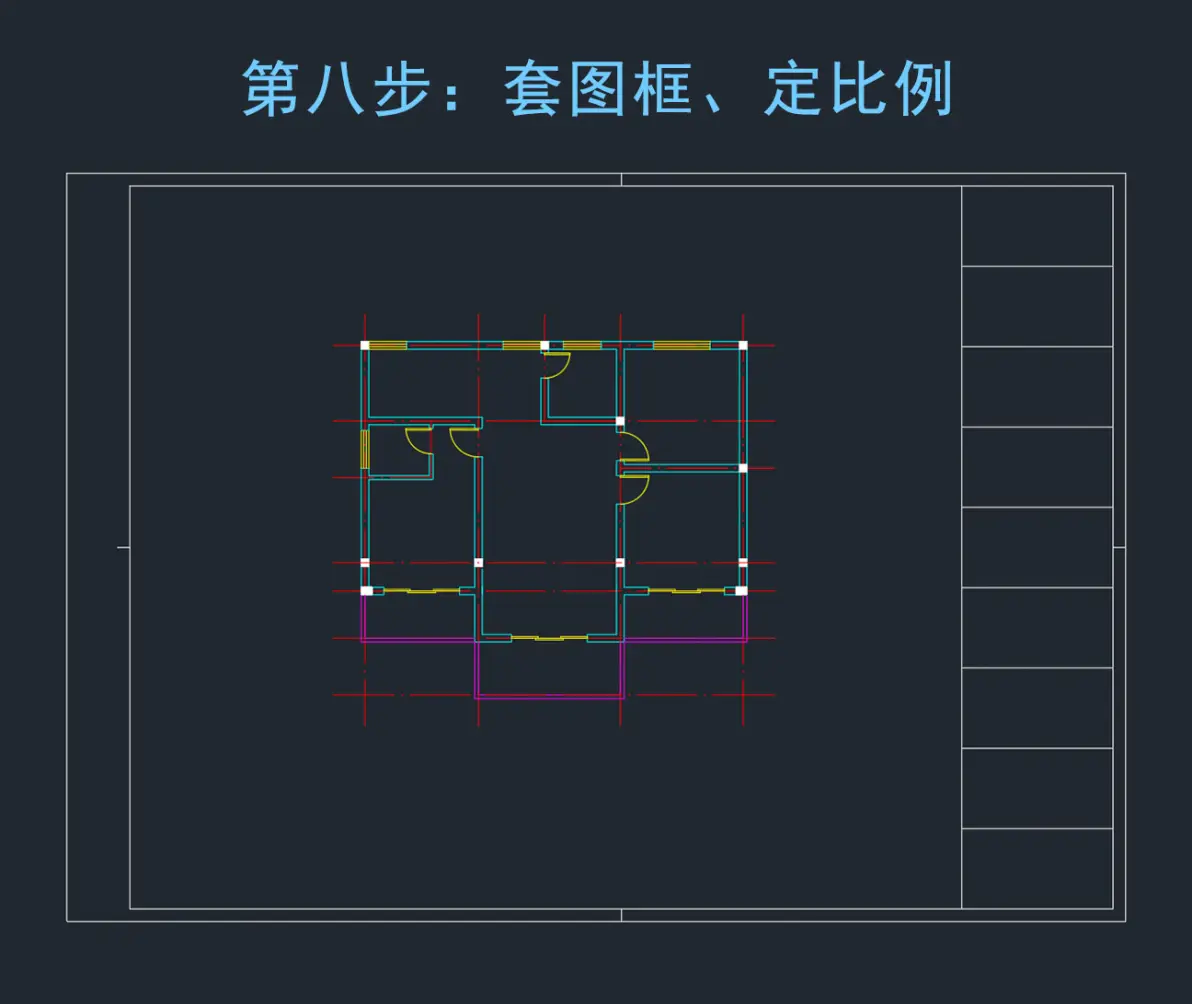

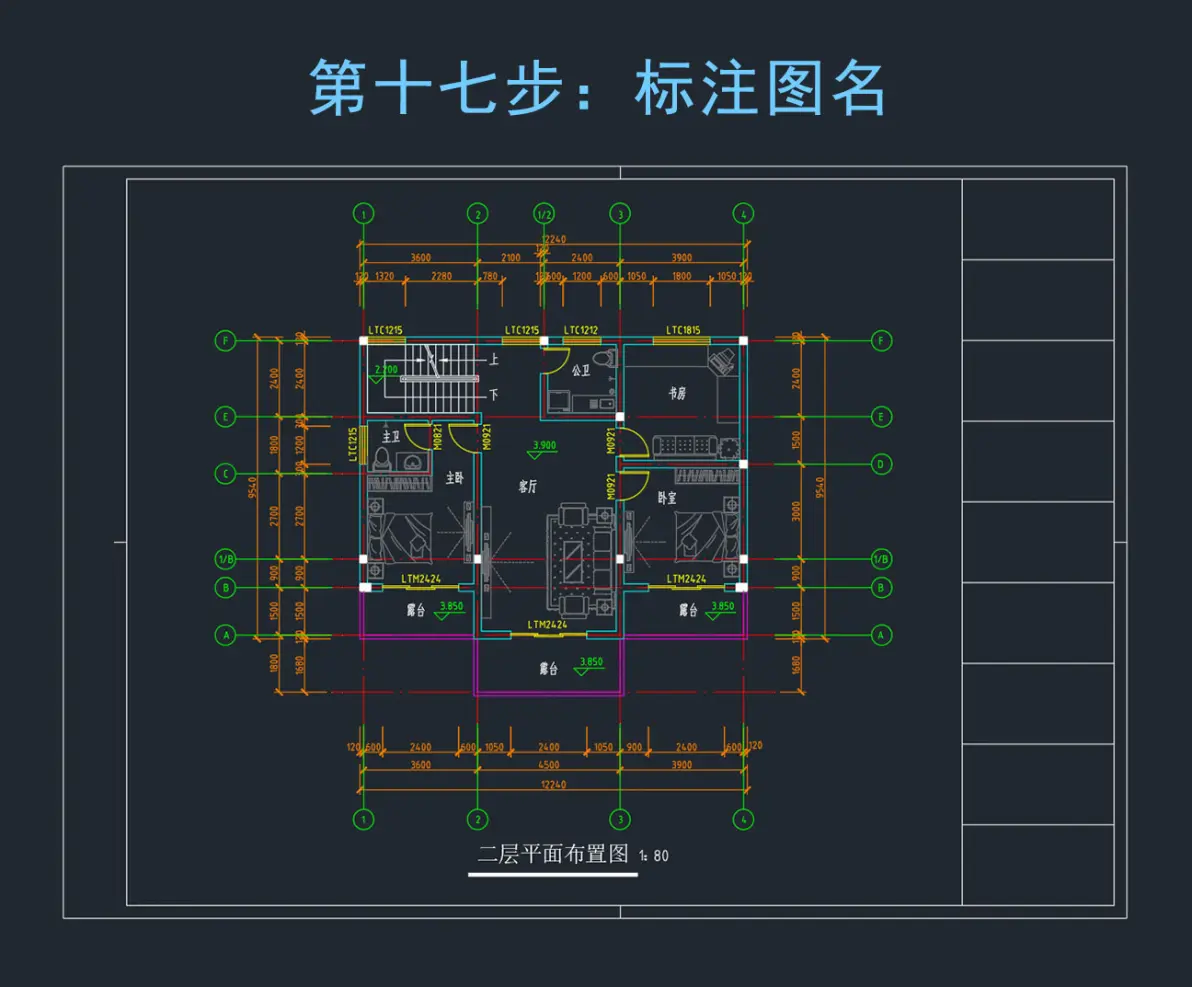

页面设置管理器，新建，名称叫A3打印，打印机选DWG To PDF.pc3，图纸尺寸选ISO A3 (420.00 x 297.00 毫米)，打印区域选布局，打印比例1:100，打印样式表选monochrome.ctb，线宽0.35，图形方向横向，勾选居中打印。视口在布局里用MVIEW命令创建，双击进入视口，调整比例，锁定视口。

标注完尺寸发现轴线尺寸和总尺寸对不上，差了20，查了半天是有一道墙偏了10，两边各差10，调回去重新标注，标注样式里的文字高度改成了3.0，箭头大小改成2.0，超出尺寸线改成2.0，起点偏移量改成3.0，基线间距改成8.0，线性标注DIMLINEAR，对齐标注DIMALIGNED，连续标注DIMCONTINUE，轴号圆圈直径8，文字高度3.5，楼梯踏步宽260高175，扶手偏移60，箭头起点宽度50端点宽度0，长度200，洗脸盆尺寸600x400，马桶尺寸700x400，淋浴房900x900，
