基于VS+Qt编程的UG/NX二次开发教程

一般情况下，VS版本和UG版本需对应版本来开发，但本人较懒，而且习惯了现有VS2019版本+QT5.12版本，不想再折腾，所以在此基础上进行摸索。网络上基于QT编程的UG二次开发相关资料虽然很少，但也极大的帮助我快速建立了开发环境以及后续一些列配置工作。

一、工具：

编程工具：VS2019+QT5.12（VS和QT的安装和配置，请自行百度）

UG版本：UG11.0

二、项目创建：

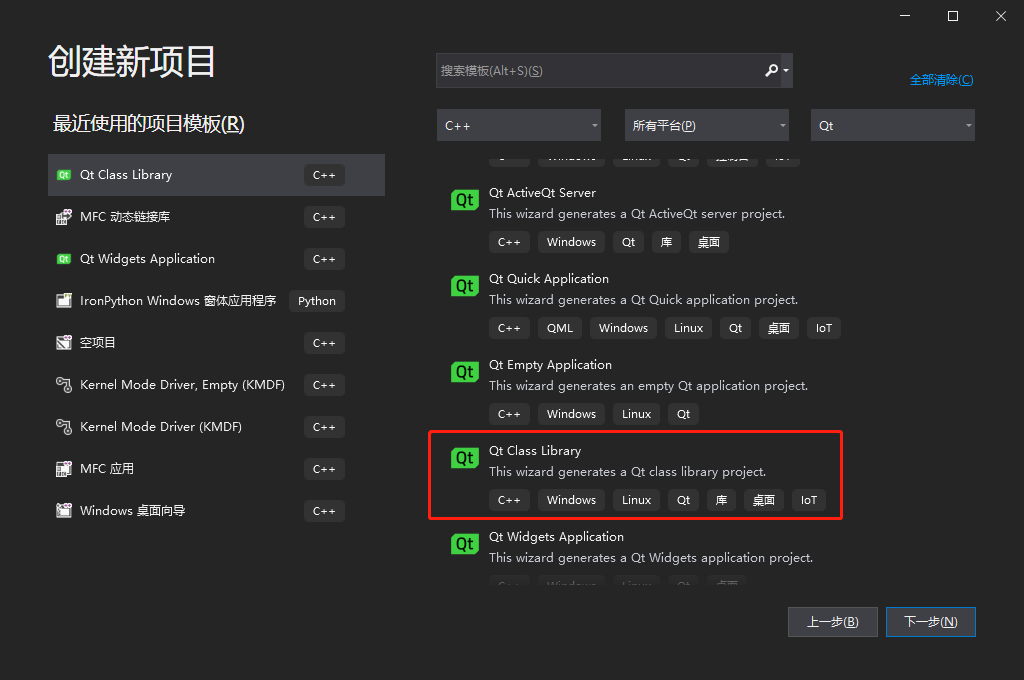

打开VS2019，创建新项目，选择Qt Class Library，进入下一步

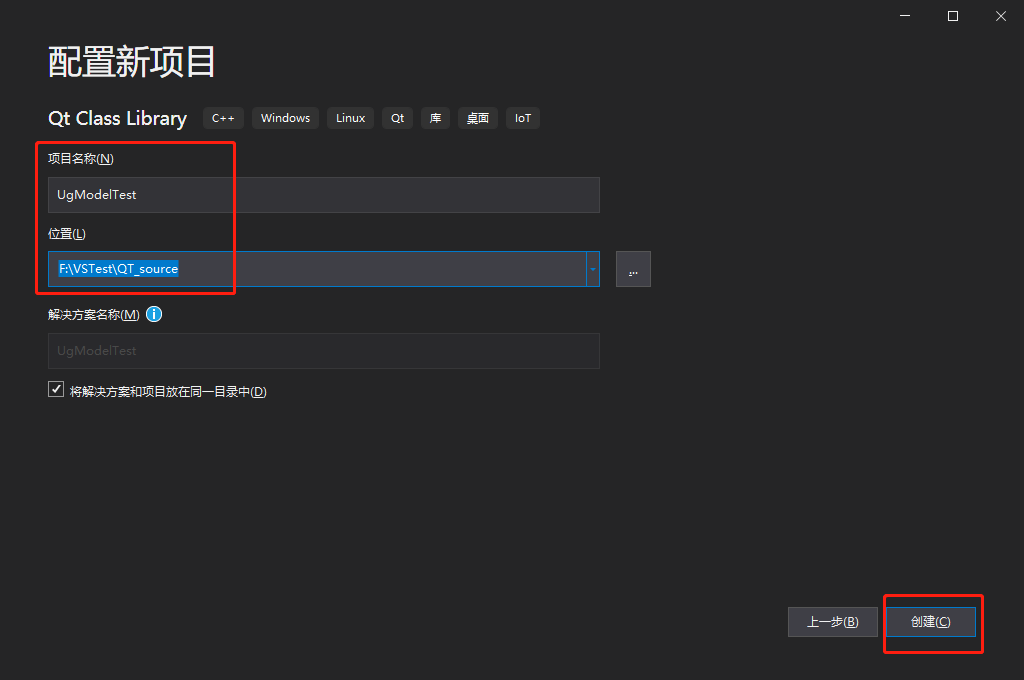

填写项目名称和项目存储路径，点击创建

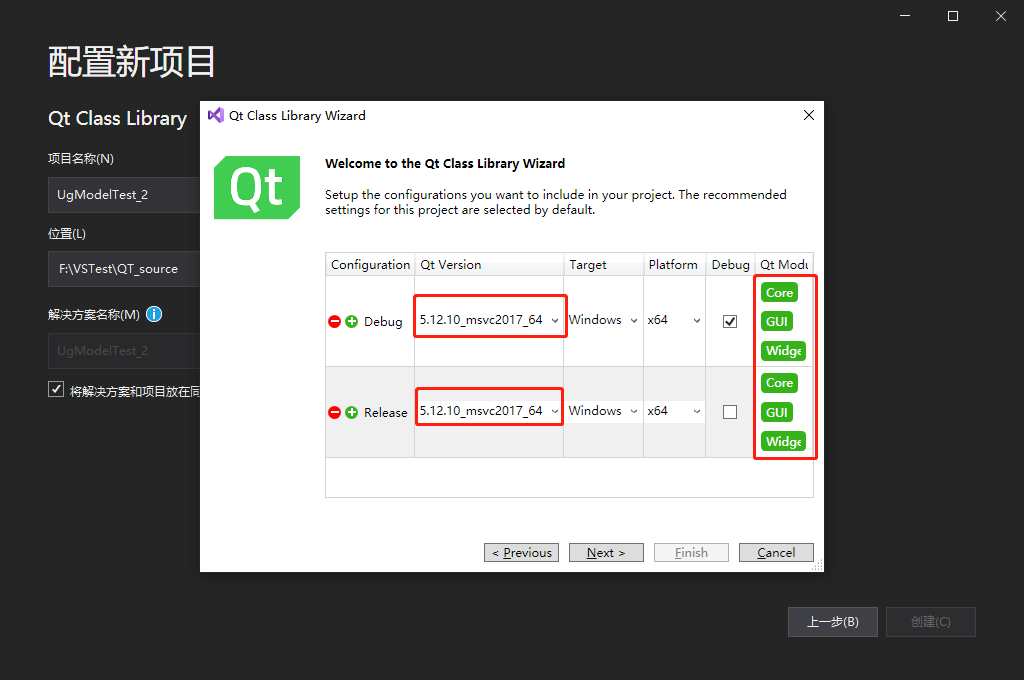

选择64位版本，模块选择 Core  、GUI、Widgts

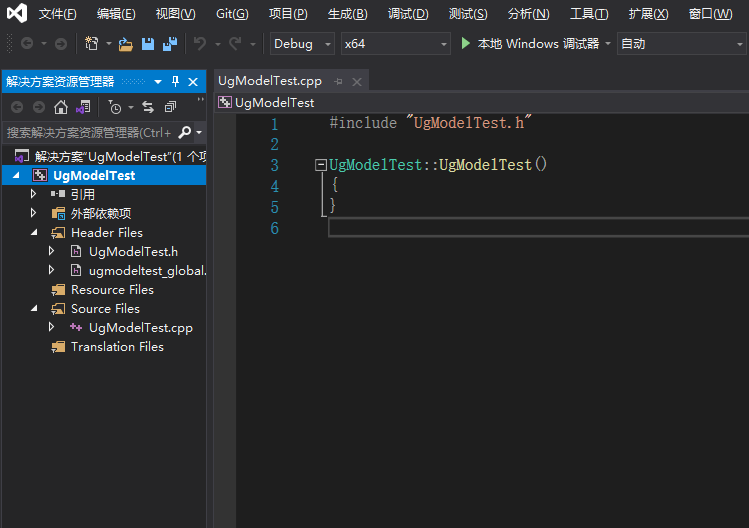

创建后，默认模板如下

三、相关配置：

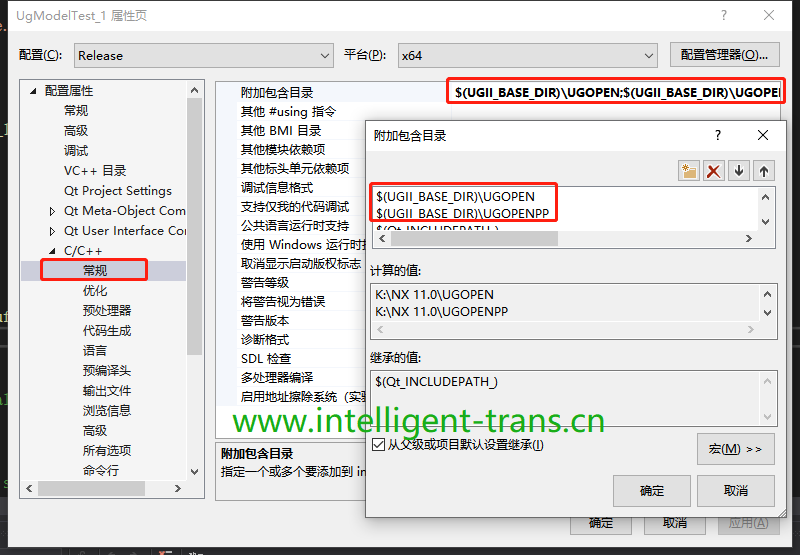

需要把UG二次开发所需的头文件目录包含进去

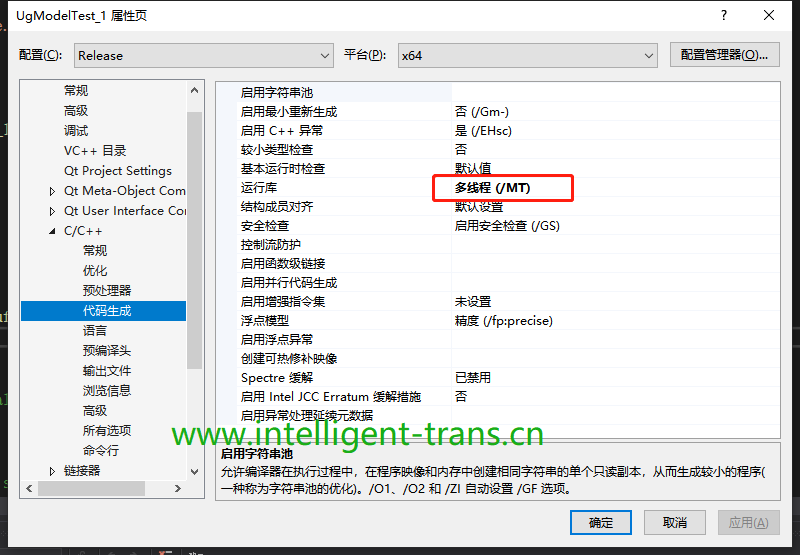

运行库设置为多线程，否则可能其他电脑或用户运行会有问题。

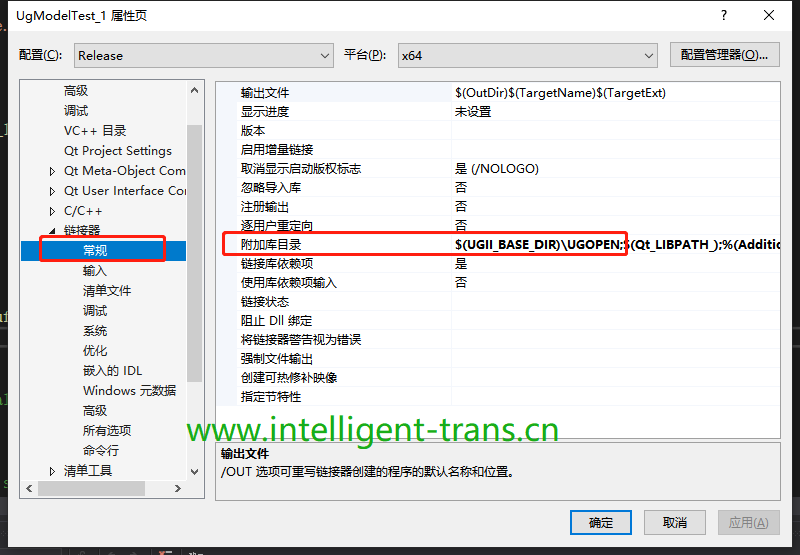

添加库目录，即UG文件夹下的UGOPEN文件夹，所有库文件都在这个文件夹内

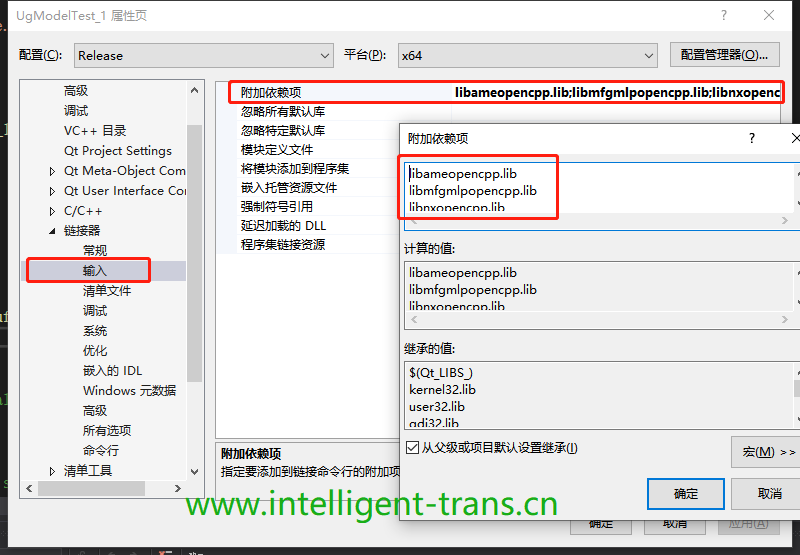

添加依赖项，不知道具体需要用到那些依赖项的话，就把UGOPEN文件夹内的所有库文件都填进去

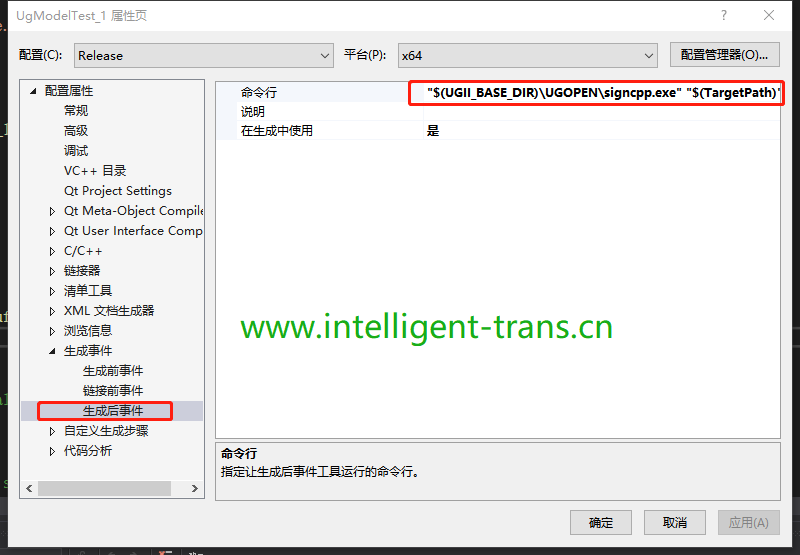

生成DLL文件后，进行自动签名。数字签名是为了让其他电脑的正版UG可以正常调用，否则可能会出错。（signcpp.exe位于GUOPEN文件夹内）

四、程序测试

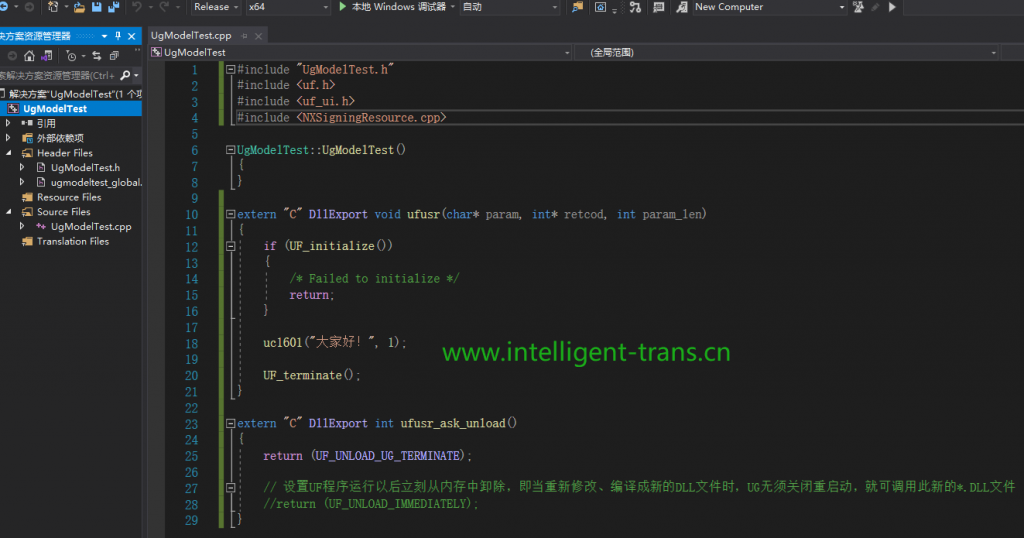

加入相关头文件，其中uf.h是入口函数 ufusr 和卸载函数 ufusr_ask_unload 需要用到的，uf_ui.h是uc1601()需要用到的，NXSigningResource. cpp 是生成DLL后进行签名需要用到的文件，代码如下截图。

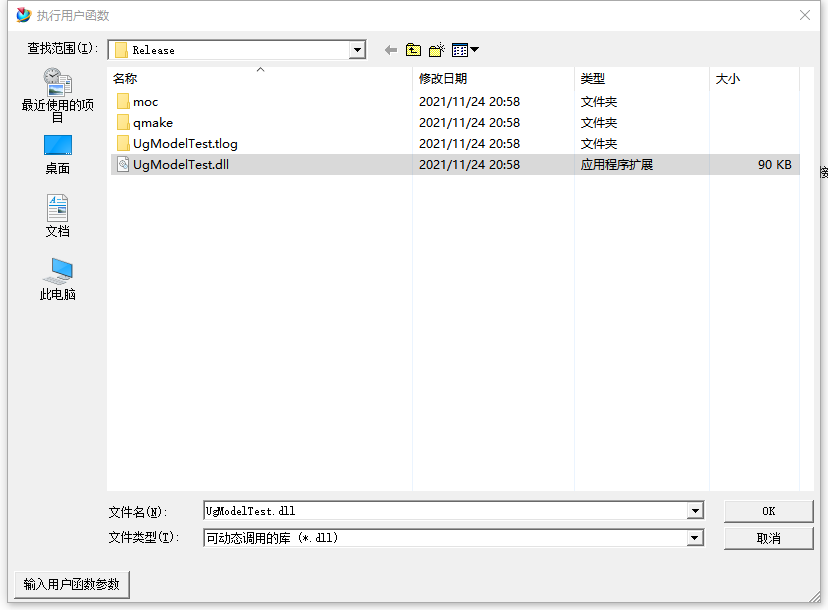

编译生成DLL后，打开UG，按CTRL+U打开执行函数对话框，选择生成的DLL文件，点击OK按钮

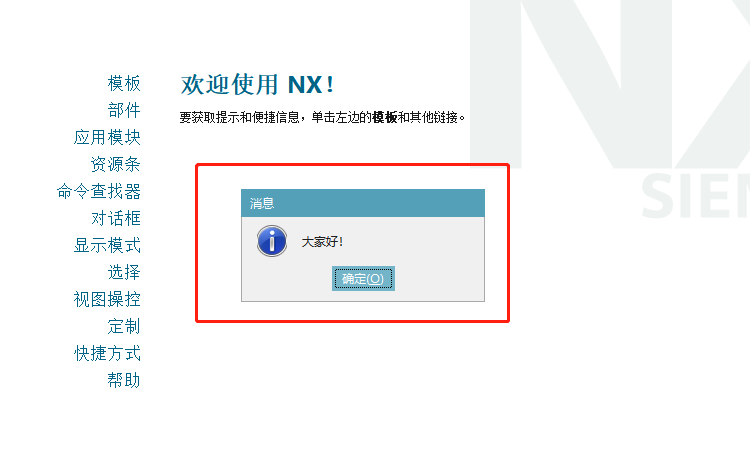

成功生成如下消息框

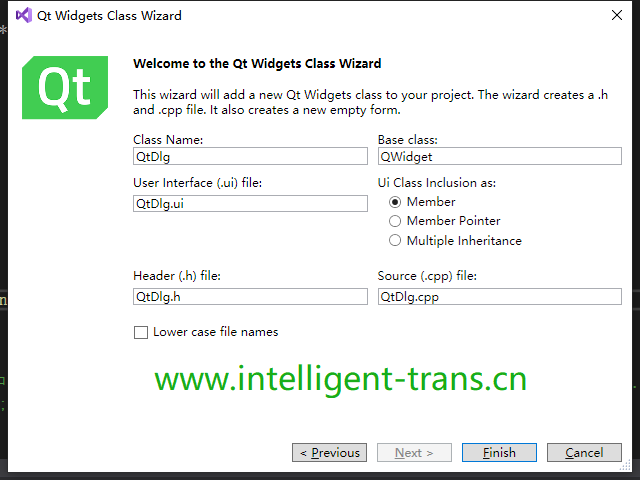

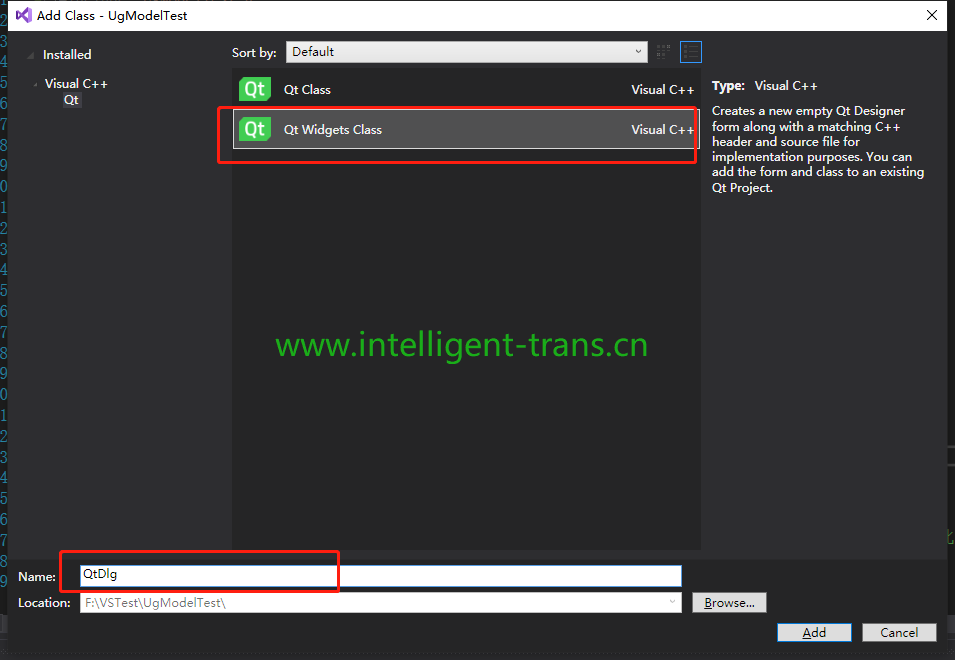

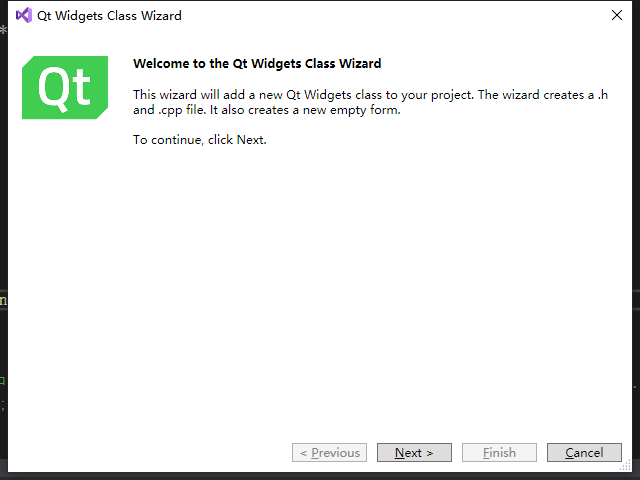

右击项目，选择添加QT类，进入界面后选择Qt Widgets Class

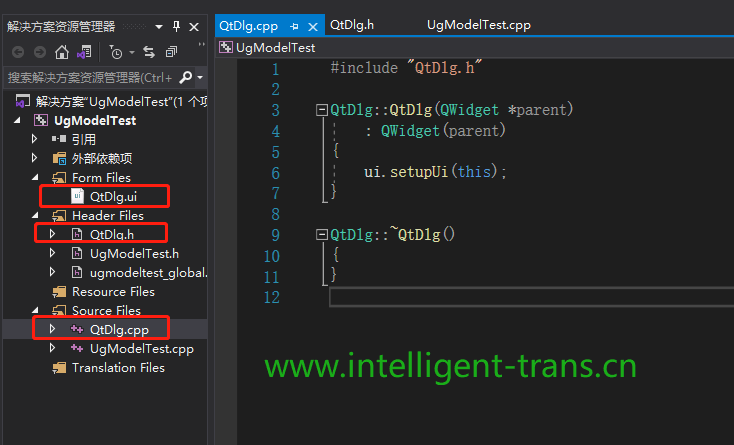

然后在项目下生成了三个文件

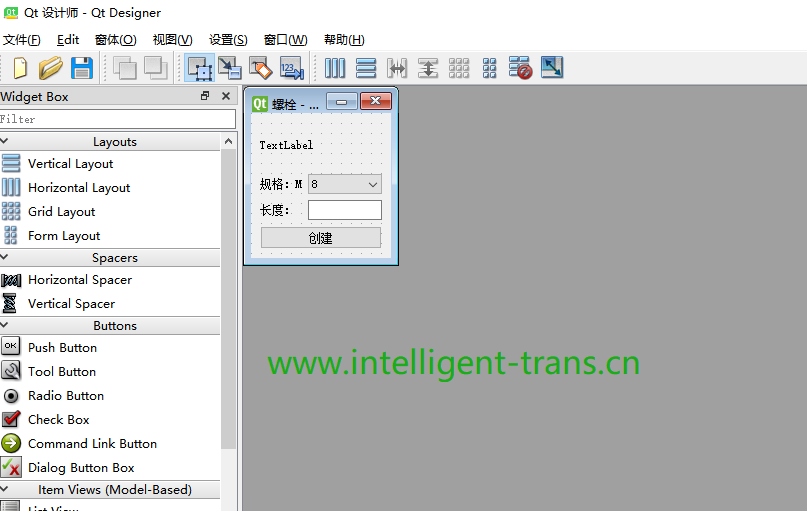

双击QtDlg.ui进行编辑，添加按钮和其他控件等，保存后退出，如下图

QtDlg.h代码：

#pragma once #include <QtWidgets/QWidget>#include "ui_QtDlg.h"#include <uf.h>#include <uf_ui.h>#include <uf_modl.h>#include <uf_styler.h>  class QtDlg : public QWidget{	Q_OBJECT public:	QtDlg(QWidget *parent = Q_NULLPTR);	~QtDlg();	tag_t CreateLuomao(double);	void selectData();private:	Ui::QtDlg ui; public slots:	void on_pushButton_clicked();	void m_CreateBlock();	void m_CreateCylinder();};   #define UF_CALL(X) (report( __FILE__, __LINE__, #X, (X)))static int report(char* file, int line, char* call, int irc){    if (irc)    {        char err[133], msg[133];        sprintf(msg, "*** ERROR code %d at line %d in %s:\n+++ ", irc, line, file);        UF_get_fail_message(irc, err);        UF_print_syslog(msg, FALSE);        UF_print_syslog(err, FALSE);        UF_print_syslog("\n", FALSE);        UF_print_syslog(call, FALSE);        UF_print_syslog(";\n", FALSE);        if (!UF_UI_open_listing_window())        {            UF_UI_write_listing_window(msg);            UF_UI_write_listing_window(err);            UF_UI_write_listing_window("\n");            UF_UI_write_listing_window(call);            UF_UI_write_listing_window(";\n");        }    }    return(irc);} struct LuomaoData{    //对边距离    double S;     //对角距离    double E;     //单边长    double L;     //锥体顶部直径    char* D1;     //厚度    char* K;     //锥体底部直径    char* D2;};

QtDlg.cpp代码：

#include "QtDlg.h"#include <uf_part.h>#include <uf_vec.h> #if _MSC_VER >=1600 // MSVC2015>1899,对于MSVC2010以上版本都可以使用#pragma execution_character_set("utf-8") //设置编码格式为utf-8，可能会出现乱码#endif LuomaoData luomao_data; QtDlg::QtDlg(QWidget *parent)	: QWidget(parent){	ui.setupUi(this); 	QObject::connect(ui.pushButton, SIGNAL(clicked()), this, SLOT(on_pushButton_clicked()));	//QObject::connect(ui.pushButton, SIGNAL(clicked()), this, SLOT(m_CreateBlock()));    QObject::connect(ui.pushButton, SIGNAL(clicked()), this, SLOT(m_CreateCylinder()));	setWindowFlags(windowFlags() & ~Qt::WindowMinMaxButtonsHint);} QtDlg::~QtDlg(){}   void QtDlg::on_pushButton_clicked(){	ui.label->setText("UG二次开发测试！");} void QtDlg::m_CreateBlock(){	UF_FEATURE_SIGN Sign = UF_NULLSIGN;//设置布尔	double Corner_pt[3] = { 0.0, 0.0, 0.0 };//设置原点	char* Edge_Len[3] = { "100", "100", "100" };//设置长宽高	tag_t BlkTag = NULL_TAG;	UF_MODL_create_block1(Sign, Corner_pt, Edge_Len, &BlkTag);	//QMessageBox::information(NULL, "提示：", "创建成功！");} void QtDlg::m_CreateCylinder(){	char charD[256], charH[256];	QString len = ui.lineEdit->text();	QString D = ui.comboBox->currentText();	double point[3] = { 0,0,0 }, centroid[3] = { 0,0,0 }, distance = 0;	sprintf(charD, "%4s", D.toLatin1().data());	sprintf(charH, "%4s", len.toLatin1().data()); 	UF_FEATURE_SIGN sign = UF_NULLSIGN;//布尔方式 ： 布尔 无	//UF_NULLSIGN //布尔 无	//UF_POSITIVE //布尔 求和	//UF_NEGATIVE //布尔 求差	//UF_UNSIGNED //布尔 求交	double dPoint1[3] = { 0,0,0 };    //圆柱底面圆心	double dVector[3] = { 0,0,1 };   //圆柱方向	tag_t  body1 = NULL_TAG, body2 = NULL_TAG;  //圆柱特征标签	UF_MODL_create_cylinder(sign, NULL_TAG, dPoint1, charH, charD, dVector, &body1);  //创建圆柱	UF_MODL_ask_feat_body(body1, &body1);   //查找特整体 	if (body1 != NULL_TAG)	{		//UF_MODL_ask_feat_body(body1, &body1); //查找特整体		//UF_MODL_ask_feat_body(cyl_tag, &cyl_tag);		//倒角		uf_list_p_t edges;		tag_t edge_id[2], feature_obj_id = NULL_TAG;		UF_MODL_ask_body_edges(body1, &edges);		UF_MODL_ask_list_item(edges, 0, &edge_id[0]);		UF_MODL_ask_list_item(edges, 1, &edge_id[1]);		UF_MODL_create_list(&edges);		UF_CURVE_ask_centroid(edge_id[0], centroid);		UF_VEC3_distance(centroid, point, &distance);		if (distance > 0.01)		{			UF_MODL_put_list_item(edges, edge_id[1]);		}		UF_CURVE_ask_centroid(edge_id[1], centroid);		UF_VEC3_distance(centroid, point, &distance);		if (distance > 0.01)		{			UF_MODL_put_list_item(edges, edge_id[0]);		}		UF_MODL_create_chamfer(1, "1", "1", "45", edges, &feature_obj_id);	} 	body2 = CreateLuomao(len.toDouble()); 	if (body1 != NULL_TAG && body2 != NULL_TAG)	{		UF_MODL_operations(body1, body2, UF_POSITIVE);	//布尔合并	}} //由正六边形拉伸体和圆锥体进行布尔交运算得到。在坐标中定义正六边形六个点的坐标，然后按次序连接成线，合为一体后进行拉伸，然后与圆锥体求布尔交得到。tag_t QtDlg::CreateLuomao(double H) {	//略..............................} void QtDlg::selectData(){       //略..............................}

UgModelTest.cpp文件修改为以下截图中代码

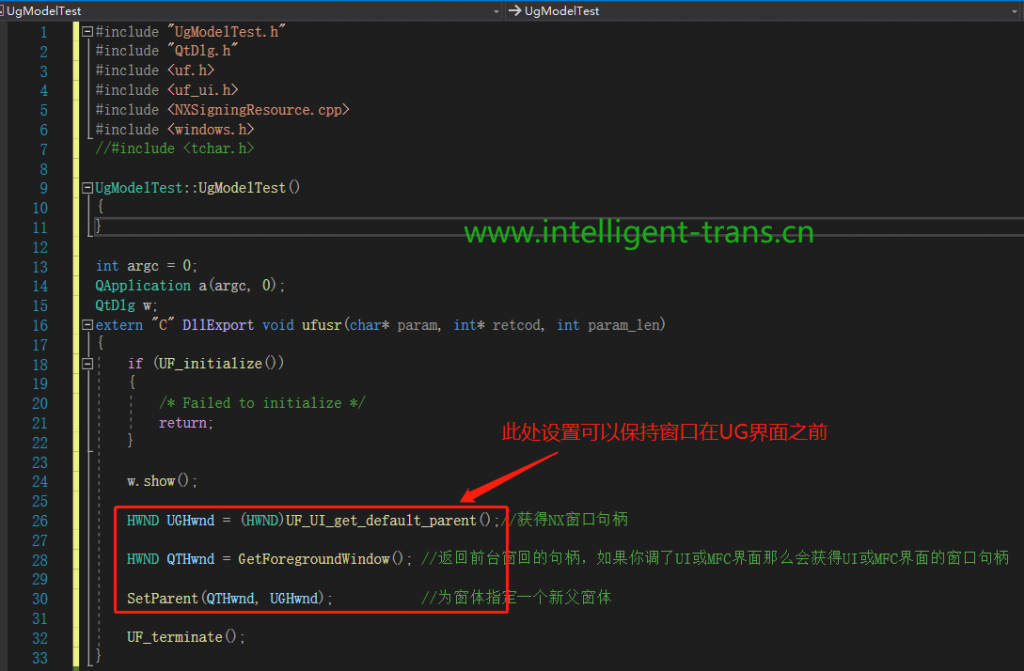

显示窗口的代码是以下这几行， w.show() 放在ufusr函数内执行。

int argc = 0;QApplication a(argc, 0);QtDlg w; w.show();

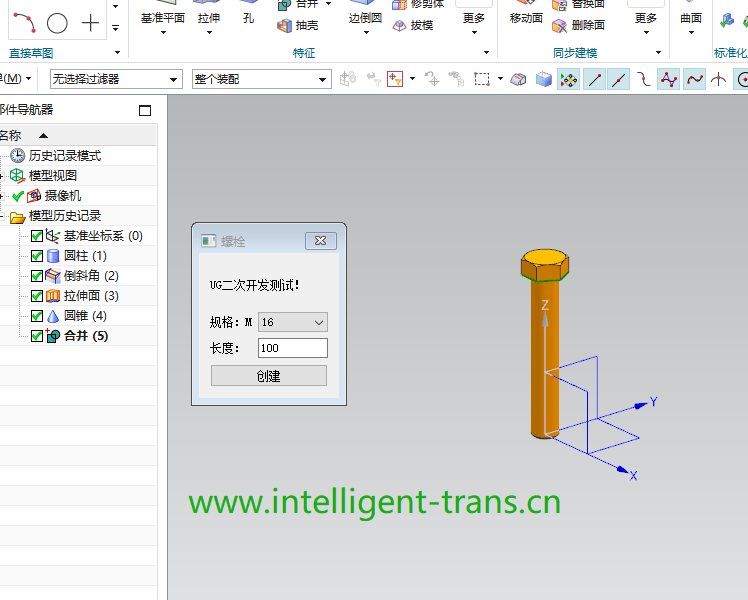

编译运行生成DLL，UG调用结果如下：

五、未完待续。。。。在下一篇幅讲述由QT编译生成的DLL在其他电脑上如何被UG正常调用。
