当前位置：服务支持 >  软件文章 >  Mastercam铣削从建模到输出CNC加工文件的完整流程（附详细免费讲解视频）

Mastercam铣削从建模到输出CNC加工文件的完整流程（附详细免费讲解视频）

阅读数 5
点赞 0
article_banner

坐标系视图设置

这是为了草图建立方便。

   F9 打开坐标系

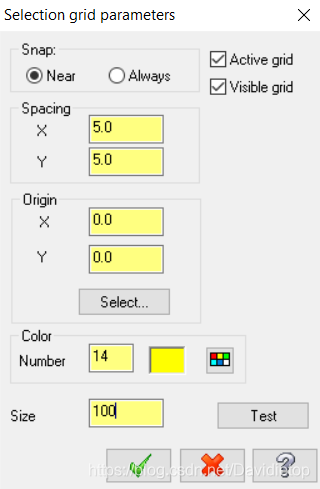

   ALT+G 打开网格
在这里插入图片描述

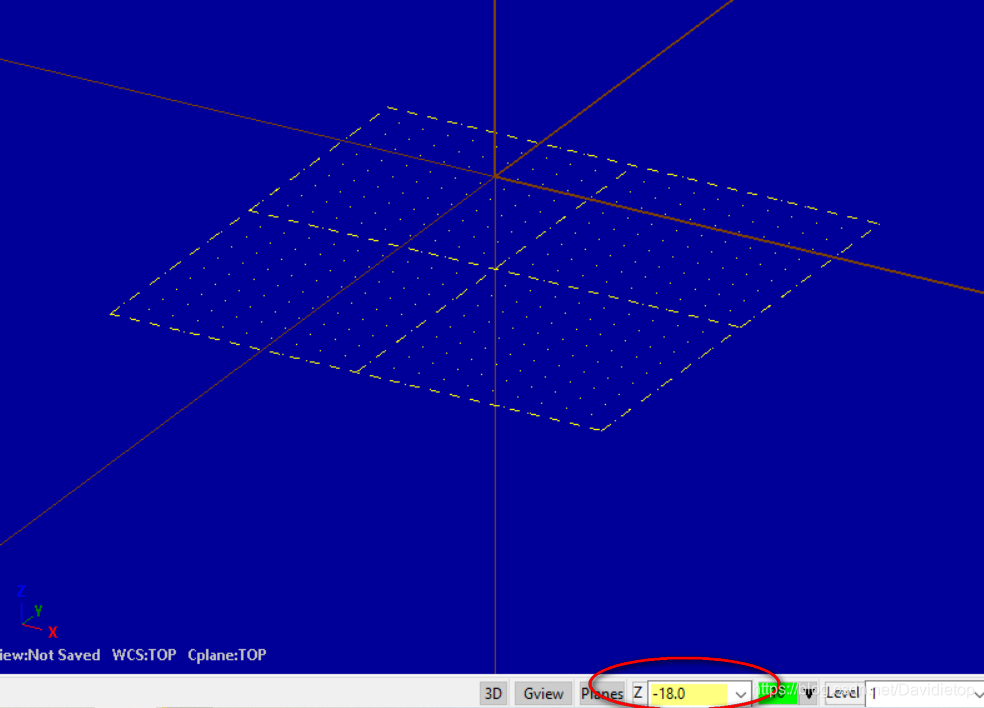

   注意参考平面。
在这里插入图片描述

草图绘制

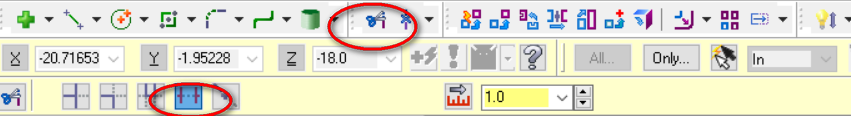

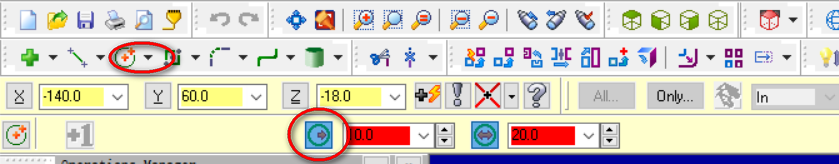

草图工具如下图。点红之后，同尺寸的图像可以无限连着放。
在这里插入图片描述
在这里插入图片描述

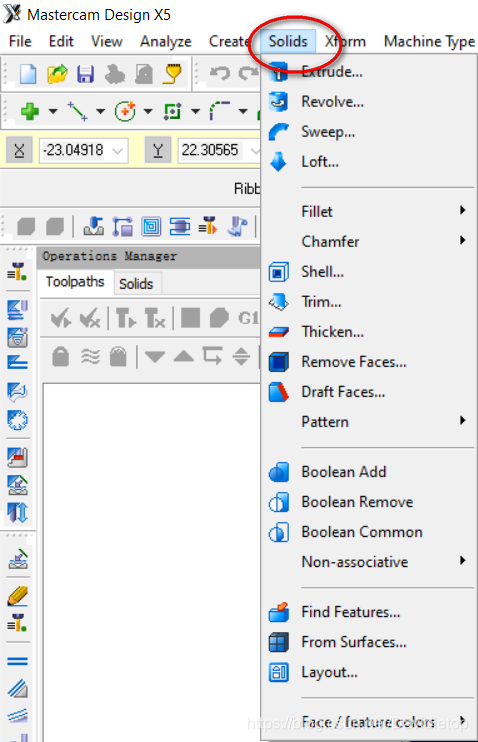

   3D功能主要在实体一栏。
在这里插入图片描述

刀路

具体的参数设置，一般看经验。小虎也不是什么老师傅，所以这里不提供参数，以免误导各位。这里仅对常见的加工刀路设置作介绍。

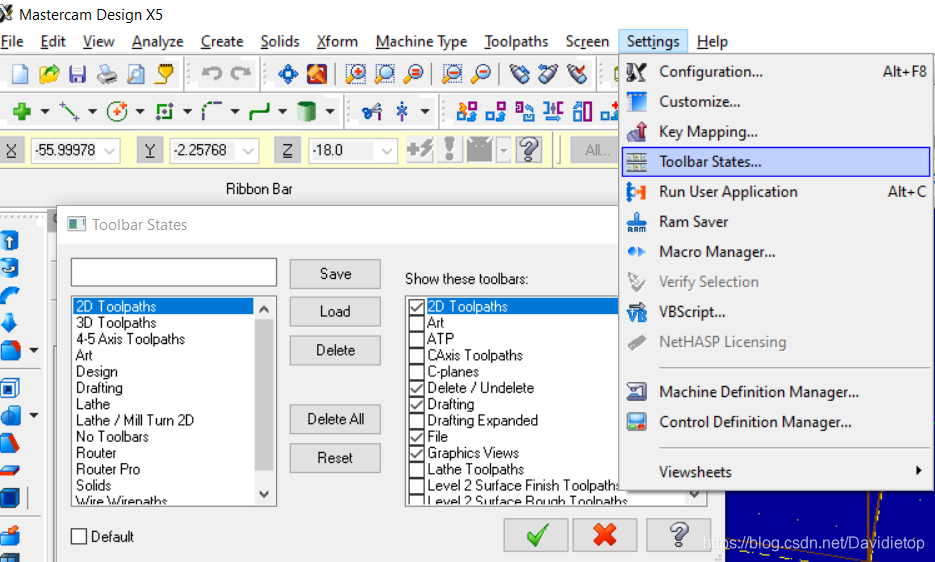

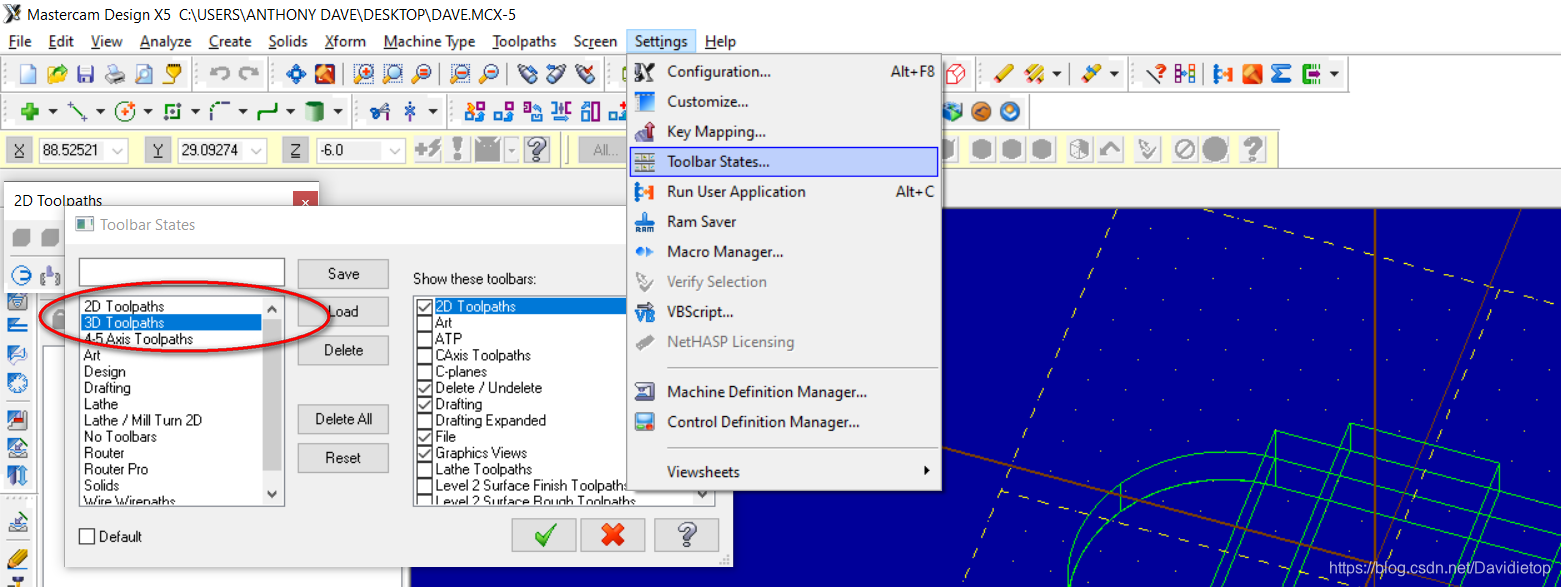

   调出刀路设置的工具栏，方便使用。
在这里插入图片描述
在这里插入图片描述

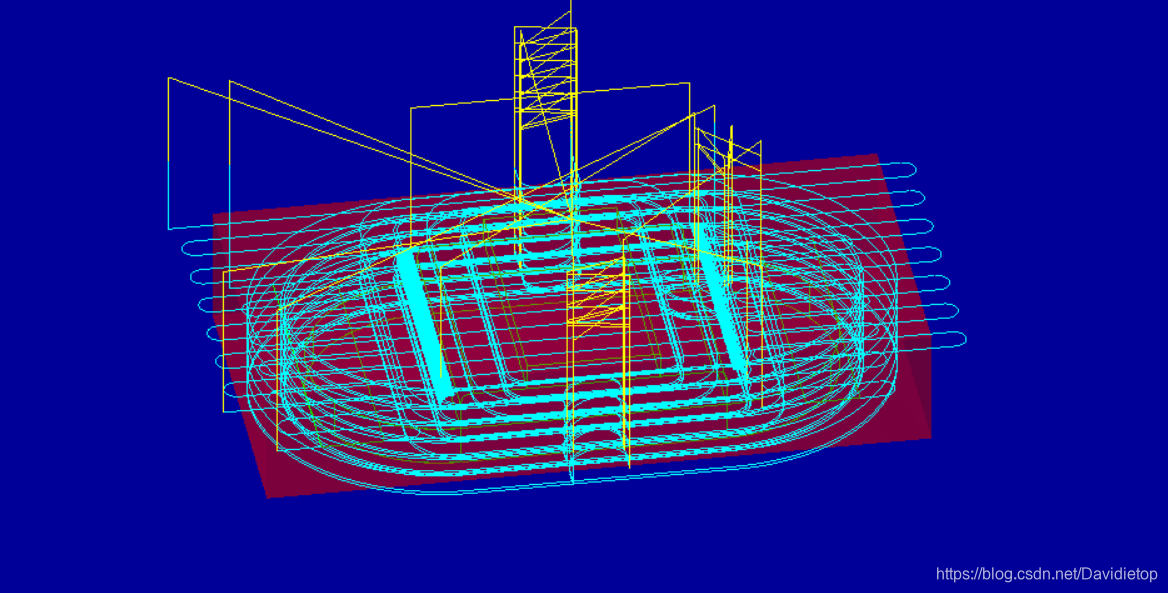

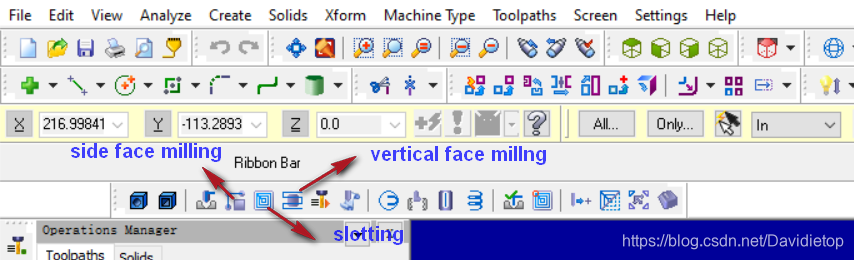

   侧铣、铣槽、端面铣。侧铣可以铣多几圈把没切掉的部分去掉，或者加大建模时候的工件大小比如实际100x100，设为120x120，会多铣几圈。
在这里插入图片描述

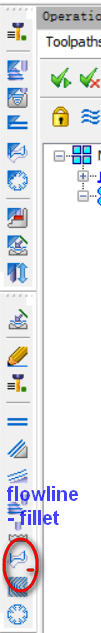

   圆角和倒角加工。
在这里插入图片描述

出nc文件

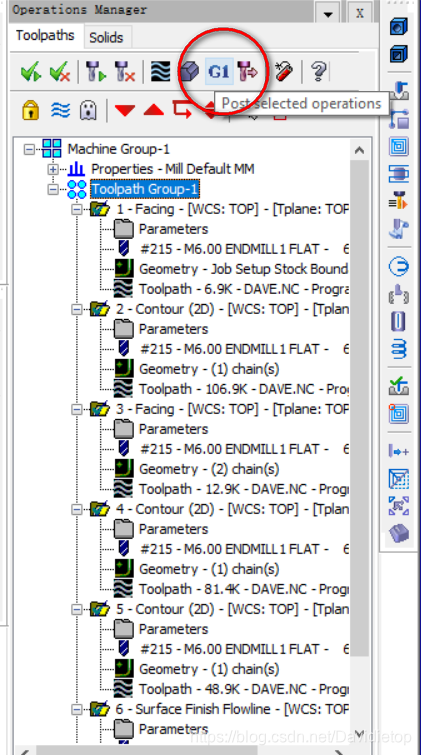

mastercam导出nc文件，勾选需要的刀路，然后点G1
在这里插入图片描述
在这里插入图片描述

   这个文件可以在下面链接下载。
https://download. csdn .net/download/Davidietop/13073300

与机床通信

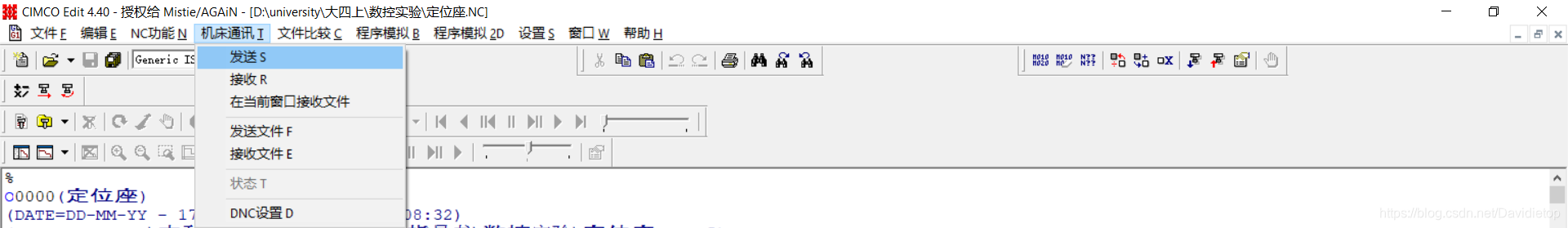

小虎是用CIMCOEdit4与学校的加工中心通信。
在这里插入图片描述

免费 讲解视频

关注我可以在CSDN免积分下载：
mastercam数控实验讲解视频
