Isight集成优化实例学习准备工作记录（一）

【isght集成优化实例之一学习准备工作记录】

   最近要做一个关于某部件的优化工作，以实现在isght中的自动化集优化。但由于个人水平有限，要涉及到UG,ANSYSY或patran、nastran。目前对这些软件只是大概了解，很多地方不甚清楚。因此最近开始先学习一下UG，在这里写一下自己的学习过程。也算是一个记录和回忆工作。

整个isight优化流程大致是先采用UG参数化建模，编写UG 二次开发 程序实现自动更新模型以及导出x_t文件以供后续前后处理软件使用。在isght中集成simcode编写批处理程序实现ug’二次更新程序的结合工作。首先都要做的就是先用模型去做一个前后处理的工作，得到一个结果文件和相关的处理操作的一个文件（类似ansys命令流之类）。

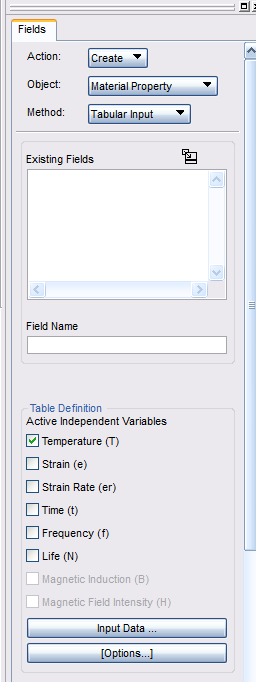

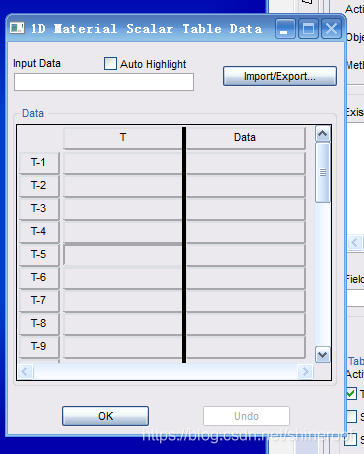

由于之前在实习的地方指导下做过一次模型的分析工作，使用的是paran和nastran，版本不记得了好像是2016，回来之后也在电脑上下载了patran和nastran2016并按照网上教程实现了破解成功。（当然，中间也有一些问题比如说打开patran后显示license没有破解成功，在lmtools先stop再start，显示start successfully就成功了。结果每次开机都要去点以下，百度后发现在lmtools里面倒数第二项配置log等文件位置下面有一个在开机时启动start at power up好像是这个）装好后当然我想试一下patran的功能。然后我导入了模型，在按照之前的模糊记忆慢慢复现。但是遇到一个问题，就是在patran设置模型材料的时候，会有一个随温度变化的泊松系数的值，但是在patran里面首先我没办法构建温度场的表格，好像只能导入，然后就跟我学习的时候有一些不同，大概如下图


   感觉我记忆里面不是这样，就是可以直接输入的，这边没办法直接输入，导入表格的话暂时没试过，不过想来应该可以，因为和记忆有偏差暂时略过了。

而且由于之前做的模型是切割后的模型，这次拿到的是一个完整模型。暂时我就先用整个模型来做，当然肯定由于网格之类的肯定要消耗很多时间。

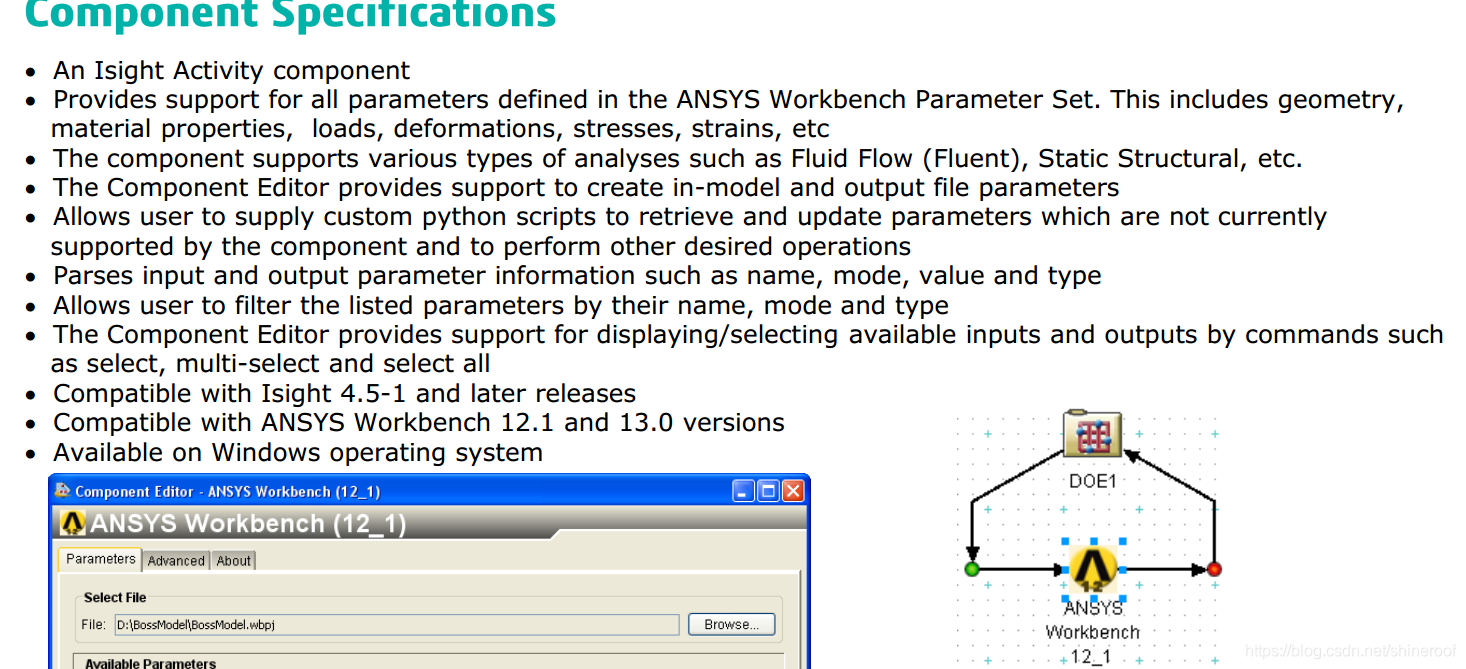

好，暂时感觉patran做不下去了。然后之前指导的时候感觉workbench’超级简单，但是师傅又说isight不能结合workbench只能结合ansys然后用命令流来做，但是ansys经典版本身有点难，好像不能撤销？不过patran的操作也不能撤销就是了。然后由于我之前把isight的安装文件都翻阅了一遍，发现在isight中实际上是有添加workbench的模块的。文档内容是这样：


   然后我就跑去下载安装了ansys13.0并破解成功了，准备用workbench来做，但是由于之前指导学习的时候没有把各种操作都记下来，然后现在也无心看英文界面的workebench去实现之前的操作，目前是下载了放在这边等之后做。workbench就是存在一个问题，我在文档里发现可能有些参数workbench识别不出来，也就是不能再isight中显示，文档提示可以采用python编写脚本提取更多的输入输出参数，所以我猜是不是因为这个原因之前师傅才说isight’不能结合workbench（模型复杂情况下）（ansys安装完开始可以打开，第二天打开只有outputwindow了，然后GUI界面一闪而过，上网找了很多方法不行，也不是product luancher 文件夹  中文名字的问题，在output文件夹也并没有显示错误，仔细看了一下上面JOBNAME为file，然后还是地址，我就去相关地址把file的文件都删了，因为简书上说可能是ansys上次异常关闭，但是我上次根本没打开任何东西就是打开了一下。outputwindow最后是please enter啥的，按完enter就自动退出了，csdn有一篇是看outputwindow的输出信息，但是我的上面什么都没有，然后我灵光一闪去jobname路径下去看了file.err文件的信息，发现是内存不够。。。然后我重启了只打开ansys就可以打开啦）

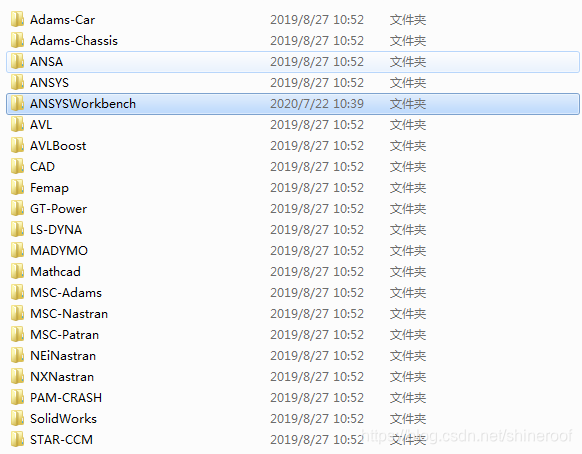

isight添加各种模块的文件在安装目录\lib\ components  \add-on\ANSYSWorkbench里面，当然，在add-on模块还有很多可以添加的软件接口。如下图：

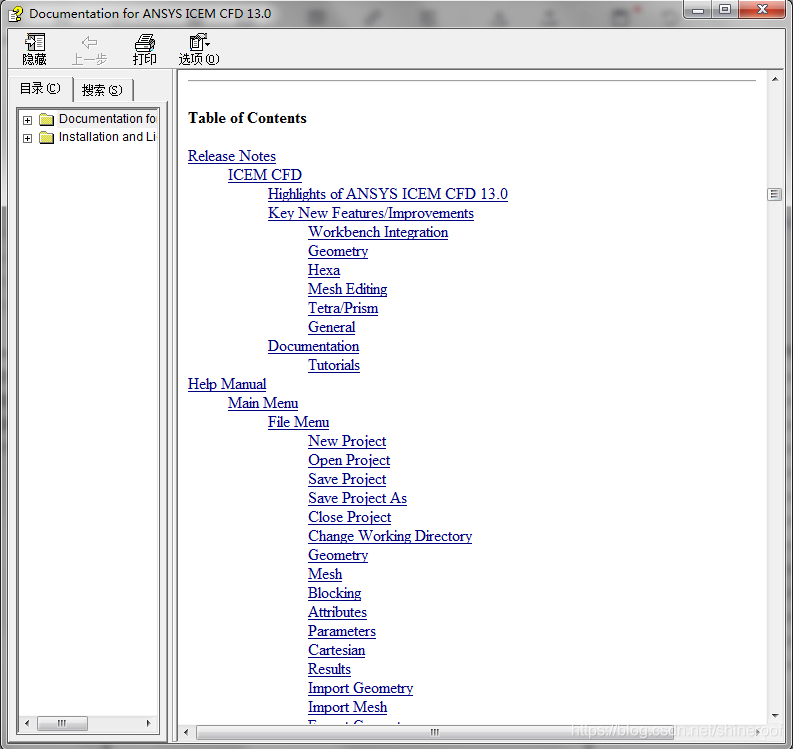

   如果之后 workbench’不行的话我也打算添加以下ansys经典模块试一下命令流，毕竟指导的时候他们自己是采用的命令流方式的，就是需要学一下，我看网上说学ansys需要找安装目录的help英文文档仔细学一下，好像很长，学完就差不多了，但是我目前还没找到相关，只找到了一个类似help的一个东西还没仔细看，大概这样：


   可以看到上面isight可以添加的软件接口还是很多的，至少我还找到了patran，nastran，ansys，在 CAD  里面还有UG的添加方式，但是好像版本特别老了是UG2.0版本。目前学的是在isight中simcode添加patran，nastran应用，主要是批处理方式。

在找寻资料过程中，发现好像UG可以直接做划分网格和求解的操作，上面添加模块部分的NX NASTRAN就是ug的求解器，下面暂时先做一个UG的一个简单的模型，然后划分网格，求解一下。

我的思路有些混乱。。。大概就是都知道流程了但是做的过程中总是会遇到这样那样的问题，任务太难了就有点无从下手这里做一下那里做一下的感觉，还是慢慢来吧先。
