ANSYS预紧力螺栓连接结构分析（二）：HyperMesh中添加预压力单元

                                                                                       图1

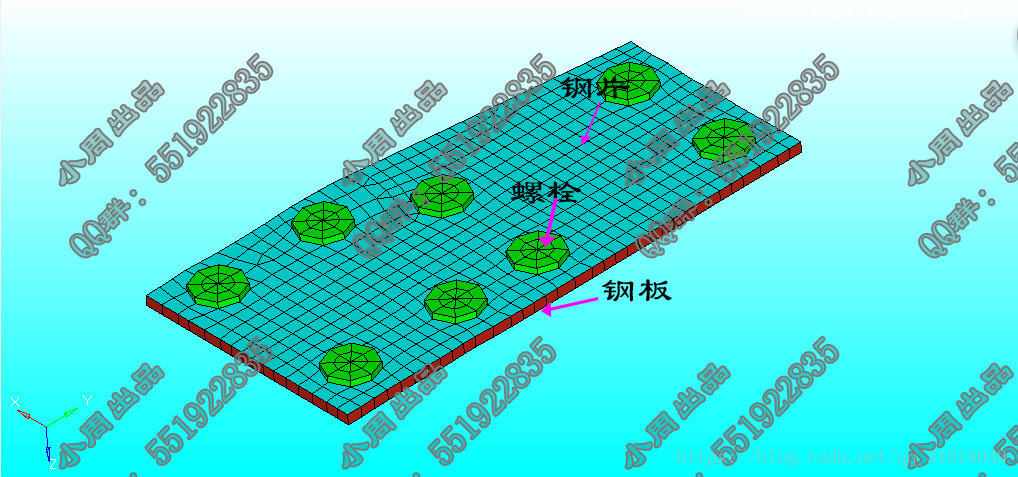

本节我拿两块钢片中间挤压的钢板结构和大家讨论下螺栓的预紧力施加方法，板结构如图1所示，钢板与钢片间靠螺栓预压固定。以下主要介绍下Hypermesh工具下预应力单元添加及ANSYS下的预应力施加。

                                                                                         图2

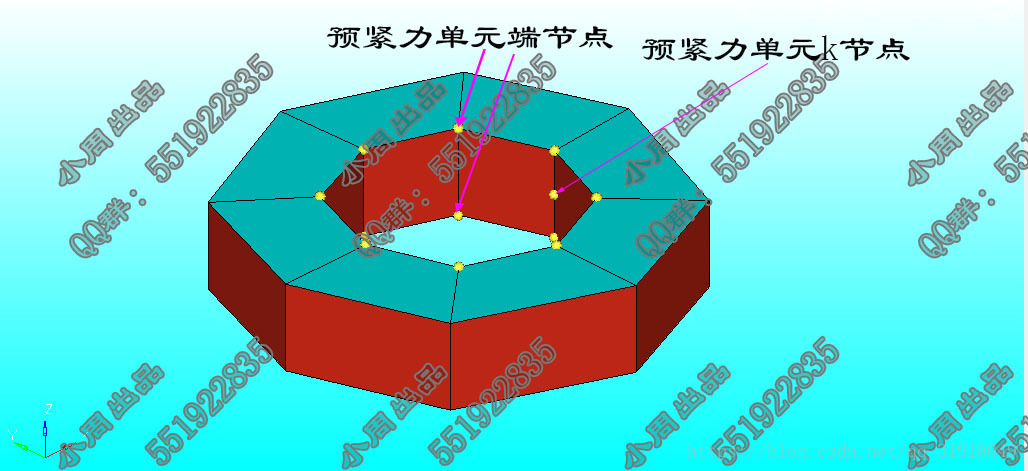

一、选出一个螺栓孔壁单元，显示出孔壁一周上下端部节点，作为预紧力单元建立的端部节点，在其中一对上下端点间建立一个节点，作为预紧力单元建立的方向节点。如图2。

                                                                                         图3

                                                                                       图4

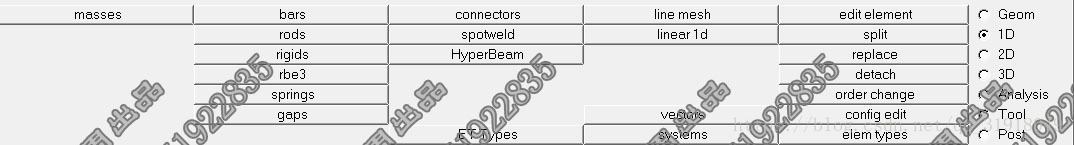

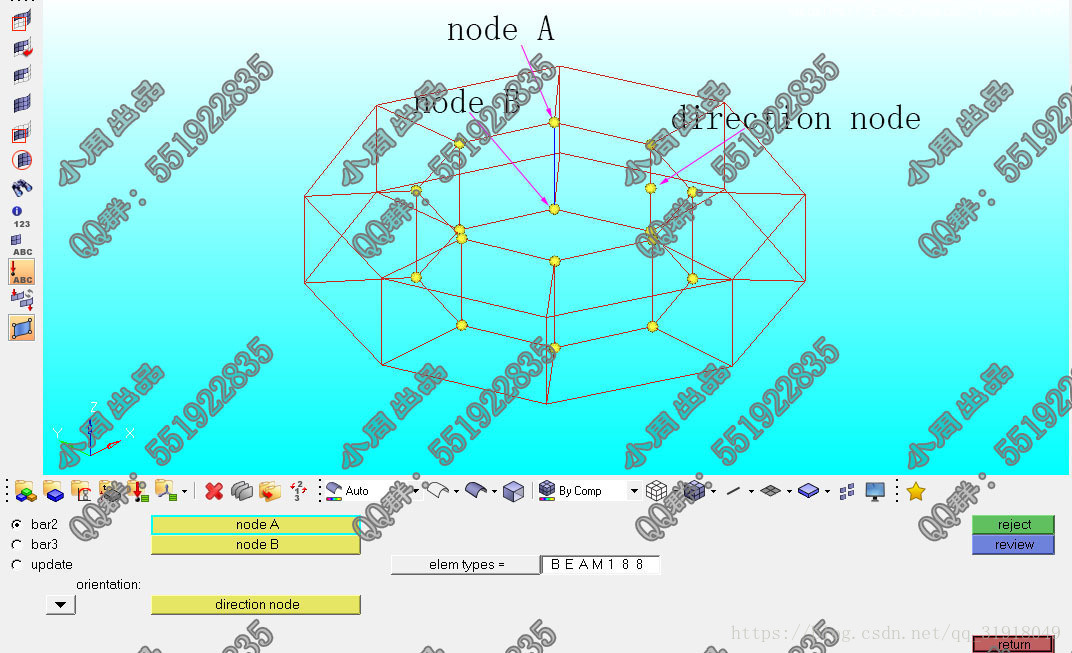

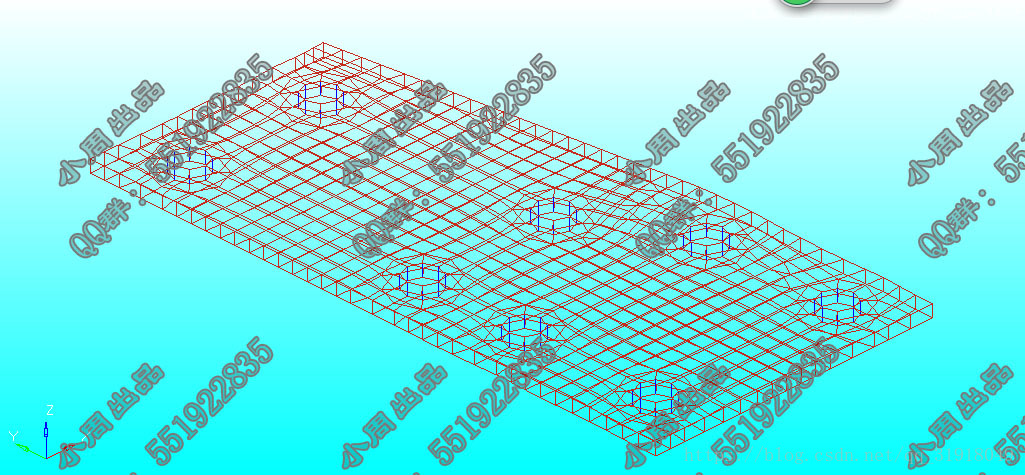

二、在panels板块1D中单击bars按钮，进入图4界面。nodeA，nodeB，direction node分别按图4依次选取，建立bar单元。其他螺栓孔，也按照此步骤建立单元完毕如图5。

                                                                                        图 5

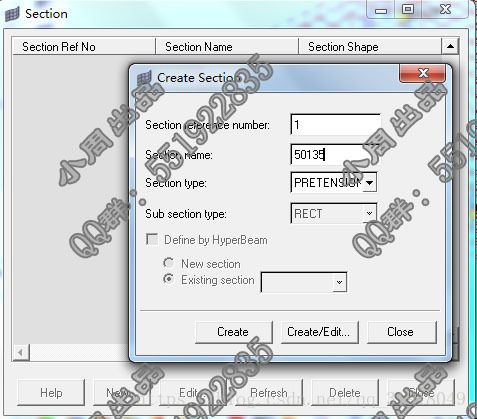

三、接下来建立预紧力单元Beam Section 信息 。Tools——》section_table,进入图6界面。点击New，创建Section。section  name最好用k节点编号，便于后连的属性分配。Section type按如图设置，点击Creat/Edit。

                                                                                          图6

                                                                                         图7

                                                                                  图8

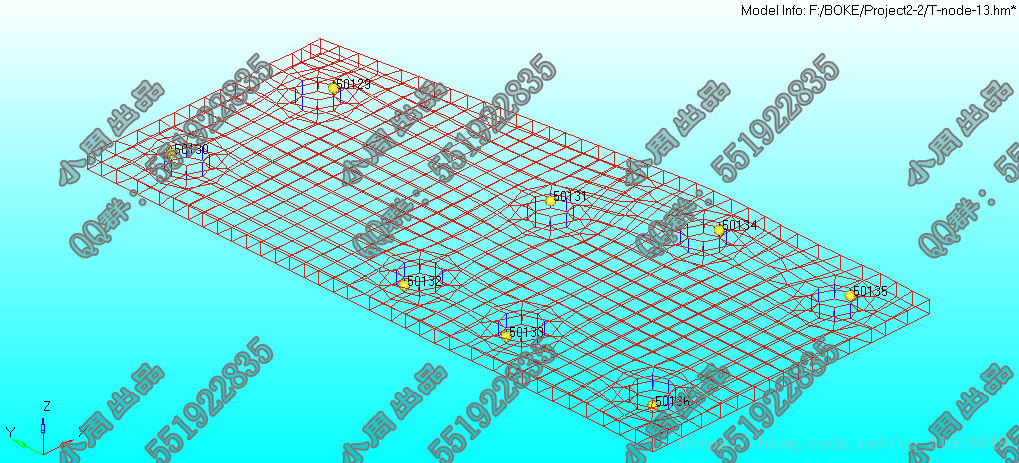

按如图8的节点编号建立全部的Beam Section。

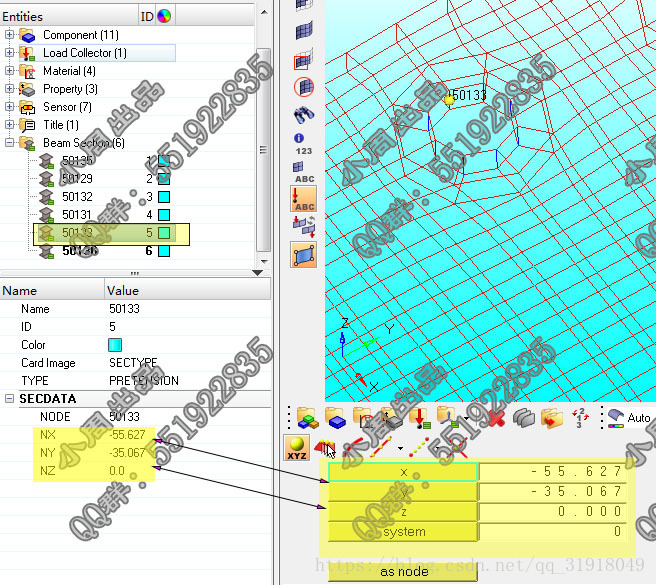

四、按图9依次修改Beam Section信息。

                                                                                          图9

五、设定预应力单元 类  型。单击图3中的ET Types，设定预应力单元名称pre设定单元类型PRETS179。

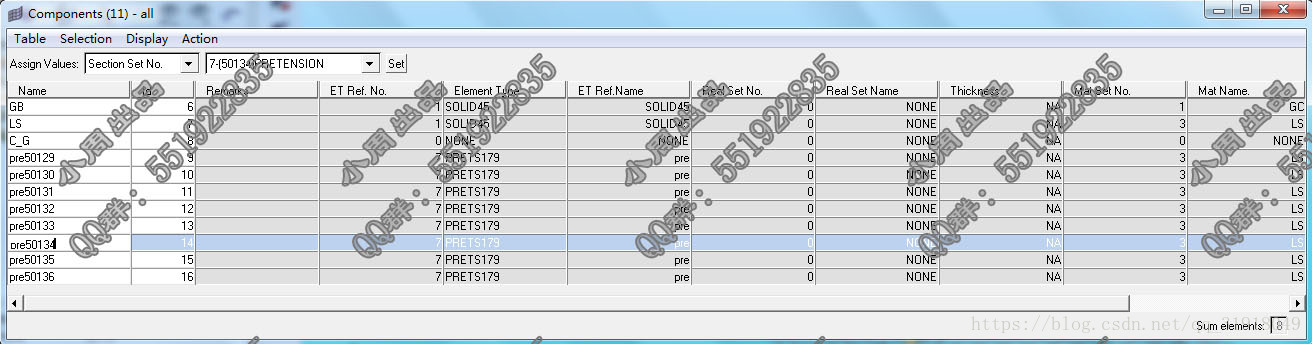

六、给预应力单元分配单元类型，材料属性，截面属性。点击Beam Section。Utility——》Component Manager。如图9。

                                                                                    图10

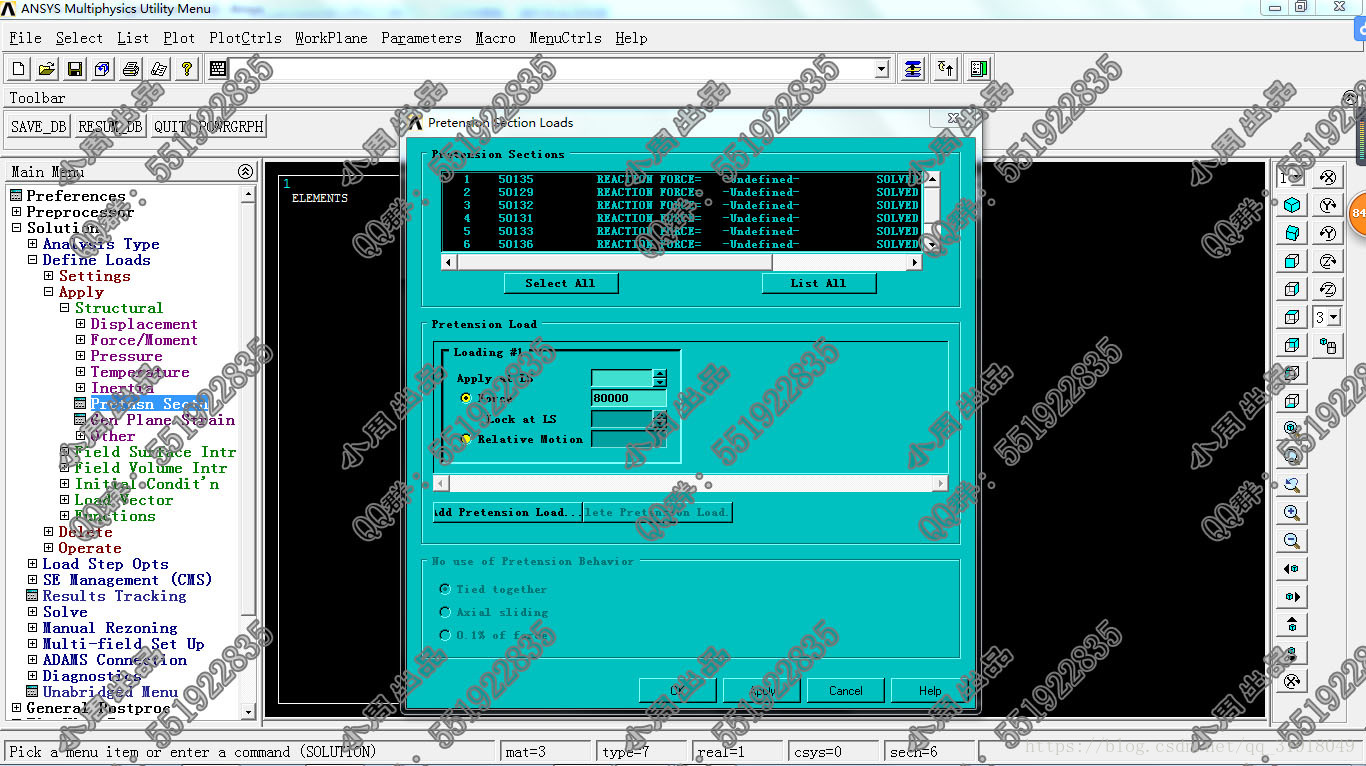

七、两块钢片中间挤压的钢板结构有限元 模型  导入ANSYS中，如图11加载预应力。

                                                                                       图11
