EDEM与Fluent耦合仿真：离散元与流体耦合教程

简述：

该耦合要使用四个软件：solid works 建模 、ansys绘制网格、EDEM建立颗粒工厂、fluent建立耦合接口

为了操作方便，在进行耦合之前建立一个文件夹，将所用到的所有文件都保存在此文件之中。

solid works的建模与保存

机械管道和内部流体实体都需要画出来，且他们的空间位置都要在
同一坐标系中建立，否则会发生风道重叠。

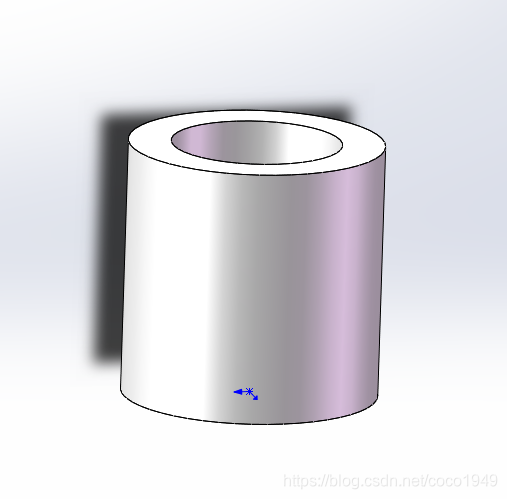

   机械管道（前视基准面画圆20-30，z轴正方向拉伸30）

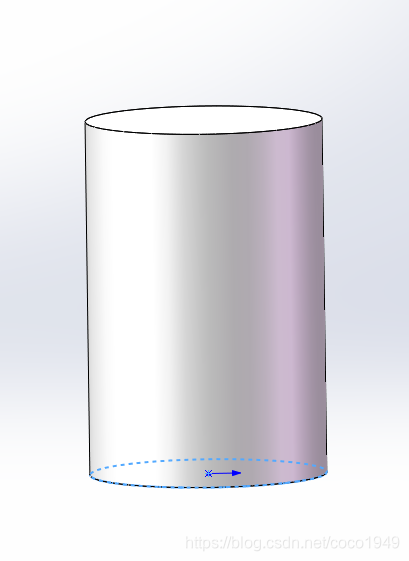

   流体建模：前视基准面画圆20，z轴正方向拉伸30

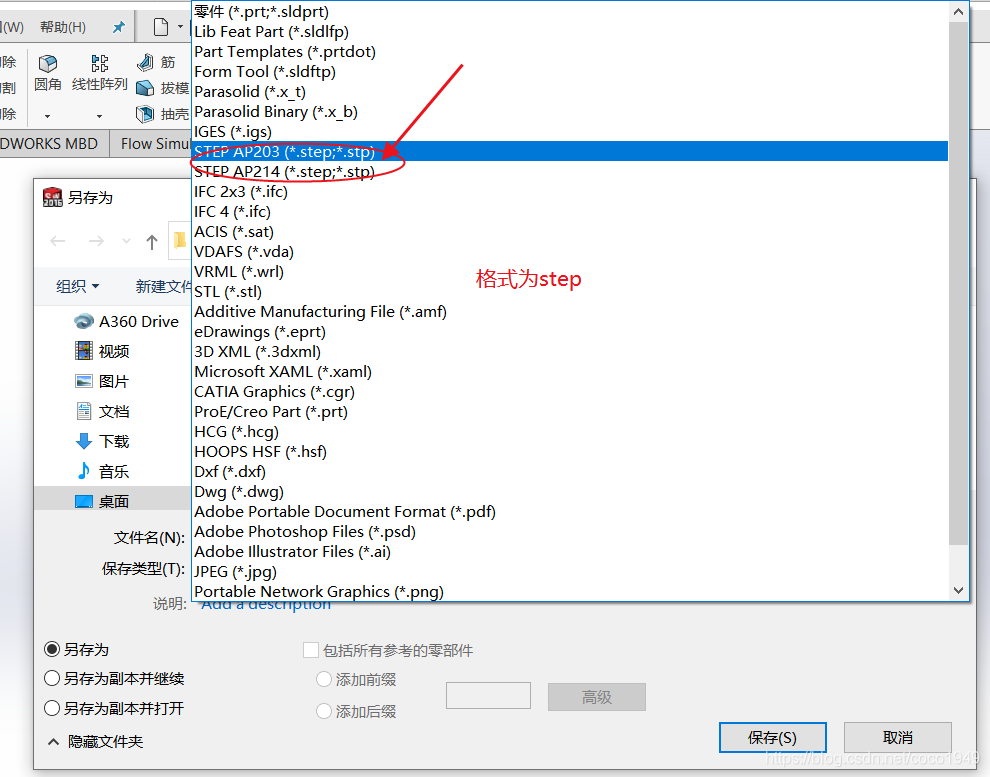

   保存：格式为 step 格式，保存至刚刚开始建立的文件夹中

EDEM耦合前的相关设置

操作流程：将step格式的机械管道导入EDEM中，

   添加颗粒，设置颗粒模型，半径，相关参数，更改其颗粒密度1000

   刷新数据，最后添加碰撞

添加另外的材料颗粒，添加碰撞

设置生成颗粒的动态工厂：面，大小、高度；增加动态工厂，设置总共生成的颗粒质量， 设置每秒生成颗粒的数量100或者几十

设置重力加速度：注意方向

   保存

   点击 仿真 进入仿真界面：

   更改两个数据，改为35%，3R

打开EDEM的耦合接口不要动了（此时耦合接口由三角形变成正方形了，且鼠标放在此有一串数字，没有serve，表示耦合接口没有连接成功）

导入模型：

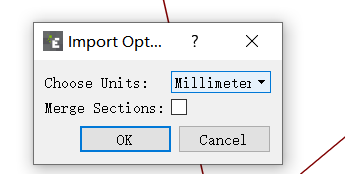

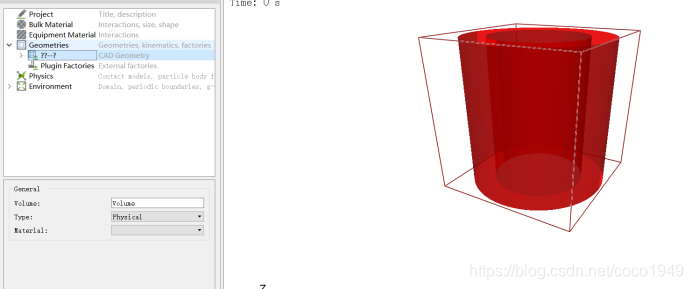

   打开EDEM----点击geometry—import geometry 导入几何体机械管道，将尺寸改为毫米


   导入几何后最好将Geometry重命名，不能用 中文 ，不得出现空格，字符等

添加颗粒设置相关参数：设置颗粒材料大米，重命名，增加颗粒形状Particle ----选择颗粒为球型—设置颗粒半径为0.5毫米
