按黄师姐的推荐，小白回头查找起 FLUENT的资料来。通过网络及图书馆查找相关资料，小白对于FLUENT有了基本的认识。
FLUENT是一个CFD软件包，目前隶属于ANSYS公司
目前FLUENT的最新版本为Fluent17.0，包括在ANSYS 安装包 内
FLUENT软件是ANSYS公司2005年收购于FLUENT公司，FLUENT公司开发的的最终版本为6.3，ANSYS收购后的第一个FLUENT版本为FLUENT12.0
FLUENT软件是市场占有率最高的通用CFD软件
FLUENT软件可以在ANSYS Workbench中启动，也可以以独立软件包形式启动。在Workbench中启动时，可以利用Mesh、ICEM CFD等模块生成计算网格。
FLUENT软件包含Meshing模式及Solution模式。其Meshing模式为其老东家FLUENT公司的TGrid软件，后来与FLUENT同时被ANSYS收购。
1 软件安装
2 软件界面
2.1 FLUENT17.0的工作界面
2.2 工作界面
2.3模型树菜单
郑重申明
1 软件安装
FLUENT的安装非常容易。由于其隶属于ANSYS软件包，因此需要通过ANSYS安装包安装，在安装过程中选择FLUENT。关于ANSYS的安装，
可参考：ANSYS安装。
2 软件界面
FLUENT安装完毕后，可以通过在ANSYS Workbench中选择FLUENT模块启动，也可以通过开始菜单直接启动FLUENT。

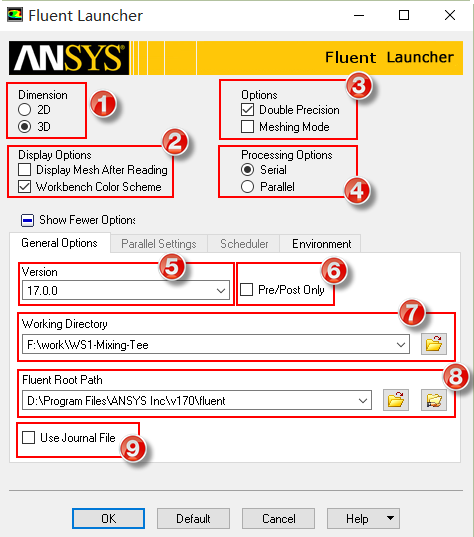

2.1 FLUENT17.0的工作界面
界面元素：
1.选择模型维度，FLUENT可以计算二维模型和3维模型
2.显示选项。 Display Mesh After Reading激活此项则导入网格后显示网格，否则不直接显示；Workbench Color Scheme激活此项采用蓝色渐变背景图像窗口，否则采用黑色背景的FLUENT经典图形窗口。
3.求解器选项。Double Precision为双 精度 求解器，若不激活此项则采用单精度求解器；Meshing Mode为Meshing模式，若不选择此项则采用SolutIon模式
4.并行设置。Serial为采用串行计算；Parallel为并行计算设置，激活此项后可以进行并行设置
5.版本选择。若计算机中安装了多个FLUENT版本，在此可以进行选择。
6.激活此项则只利用FLUENT进行前后处理，不启用求解器功能。
7.设置工作路径。
8.设置FLUENT应用程序路径。此选项一般不要改动
9.激活此项记录Journal脚本文件，否则不记录。
2.2 工作界面
FLUENT的工作界面如图所示。
图中元素：
1.Ribbon菜单。17.0添加的新工具菜单。
2.树形菜单。树形节点从上至下以CFD工作流程设计。
3.设置面板。左侧树形节点对应的参数设置面板
4.图形显示窗口。
5.文本命令及消息输出窗口
2.3模型树菜单

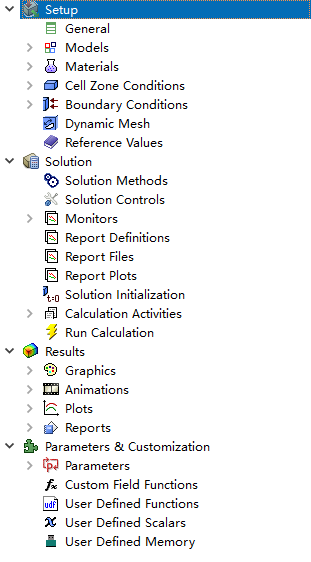

FLUENT主要工作界面为树形菜单，如图所示。
模型树节点包括：
Setup：前处理设置
general：一般设置。如设置时间项（瞬态或稳态）、求解器类型（压力基或密度基）等
Models：设置物理模型。如设置湍流模型、多相流模型等
Materials：设置流体介质材料属性
Cell Zone Conditions：设置计算域属性
Boundary Conditions：设置边界条件
Dynamic Mesh：设置动网格
Reference Values：设置参考值
Solution：求解器设置
Solution Methods：求解 算法 设置，如各种离散算法的选择
Solution Controls：求解控制参数设置，如各种亚松弛因子设置
Monitors：监视器设置
Report Definitions：定义计算过程中的 报告 输出
Report Files：列出定义的报告文件
Report Plots：定义报告的输出形式
Solution Initialization：计算初始化
Calculation Activities：定义求解中的参数，如定义自动保存、动画输出等
Run Calculation：计算设置
Result：计算后处理
Graphics：显示各种图形，如云图、矢量图、流线图等
Animations：显示动画
Plots：显示各种线图
Reports：显示报告
Parameters & Customizations：参数化及自定义列表
