电气EPlan软件第六章到第十章学习笔记：高级功能与实战

电气EPlan软件第六章到第十章的学习

6.PLC设计

（1）PLC的创建与放置

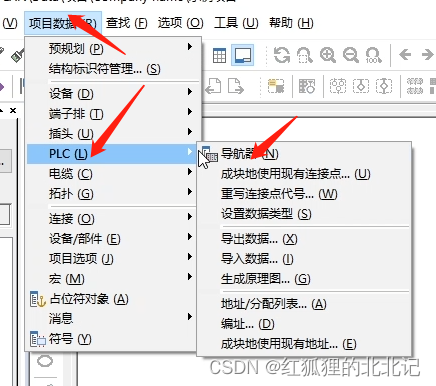

   打开导航器：

（2）绘制时，输入一般放在原理图下方，输出一般放在原理图上方

   （3）PLC的编辑方式的修改：
XY 的编辑方式偏向于日式三菱欧姆龙的PLC编辑方式，不同厂商的PLC设备在我们图纸上放置的时候，对于PLC上面的连接点（比如输入输出、数字量或者模拟量），它都有不同的编辑方式，所以在编辑之前我们应清楚PLC的厂商和型号，以此来确定PLC的编辑方式。

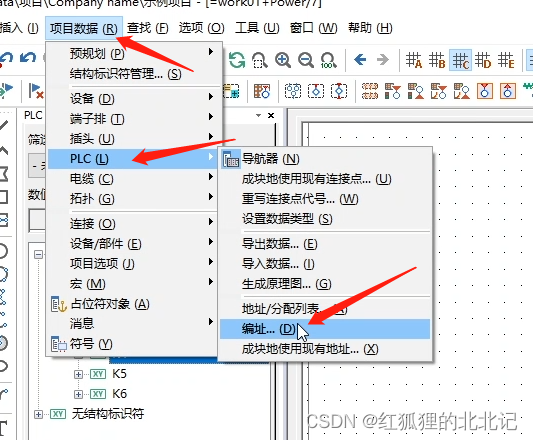

   修改PLC的编址方式：


   （4）修改连接点代号

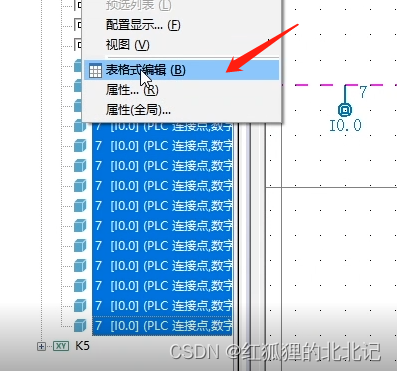

   全选中你想要修改的连接点，然后右键——表格式编辑，然后看到：

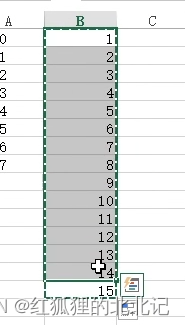

   到excel表格当中把对应顺序编号复制到上面的地方（二者格式是一样的）

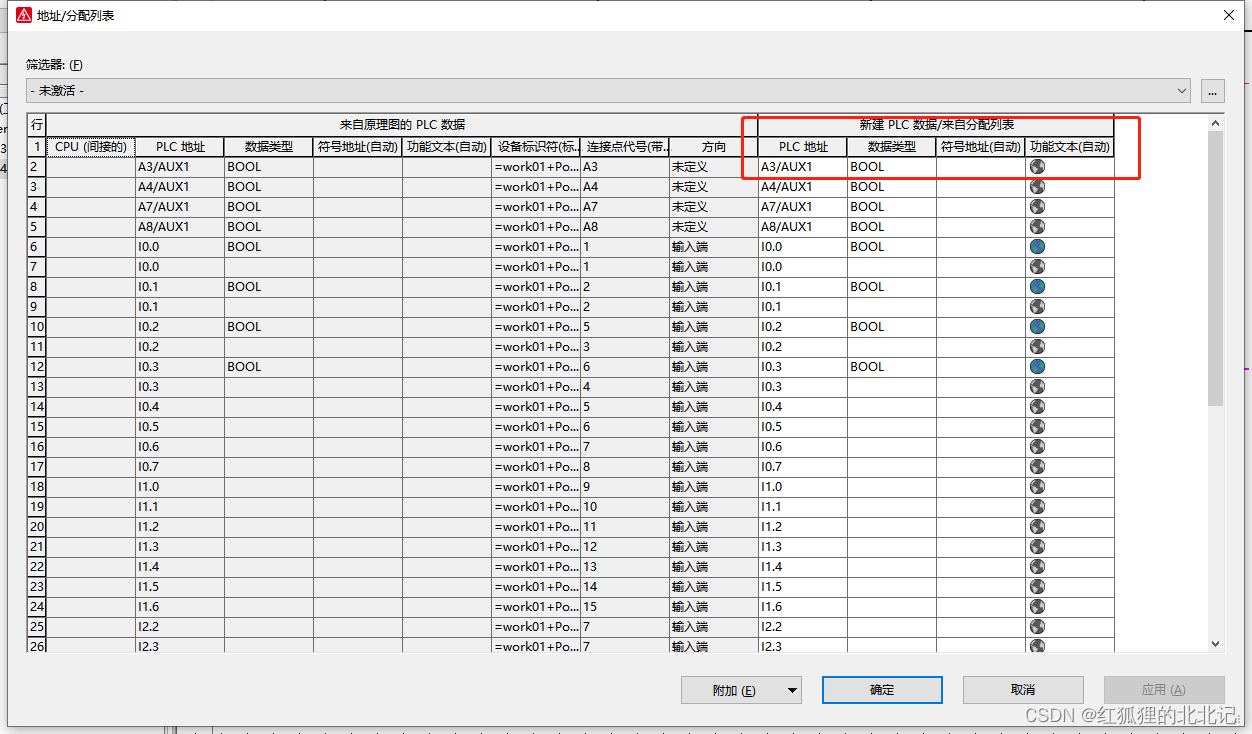

   （5）地址/分配列表


   在这里可以设置一些数据类型、功能文本等等。

7.线号放置与层管理

7.1连接编号的手自动放置

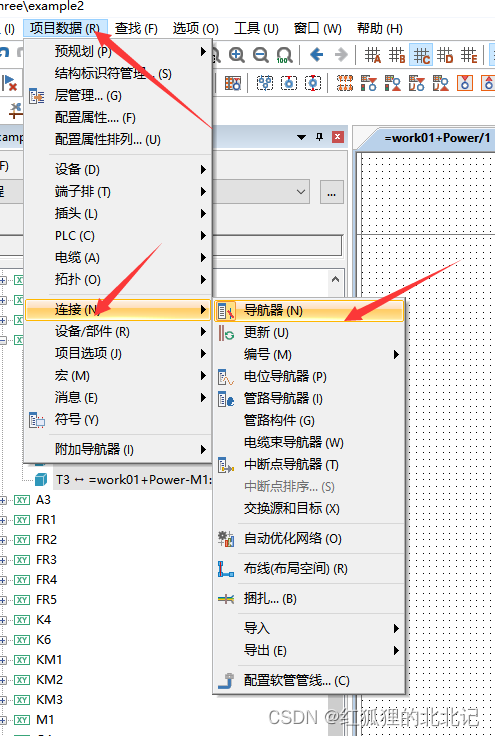

（1）自动生成的连接线没有属性，需要通过连接定义点来规定连接生成的属性，就是我们常用的线号。其导航器打开方式为：


   常用的还有电位导航器和中断点导航器。

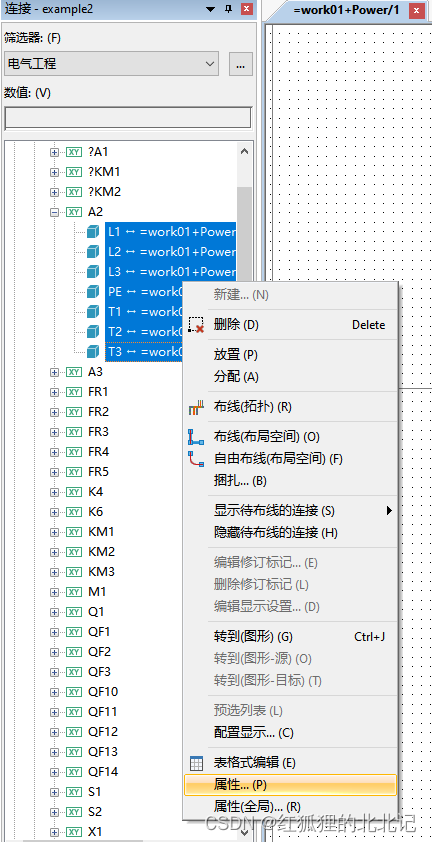

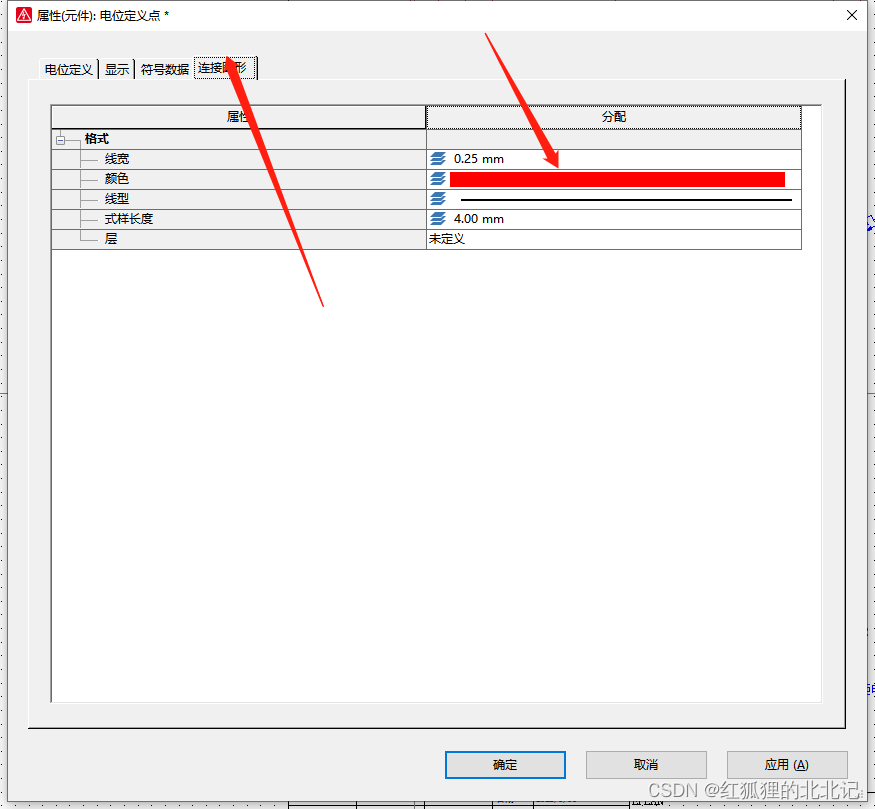

   （2）在导航器中选择你要修改的线条属性，可以进行线宽、颜色等修改：


   连接线可以是导线、插针等多种连线。

   （3）连接定义点的放置

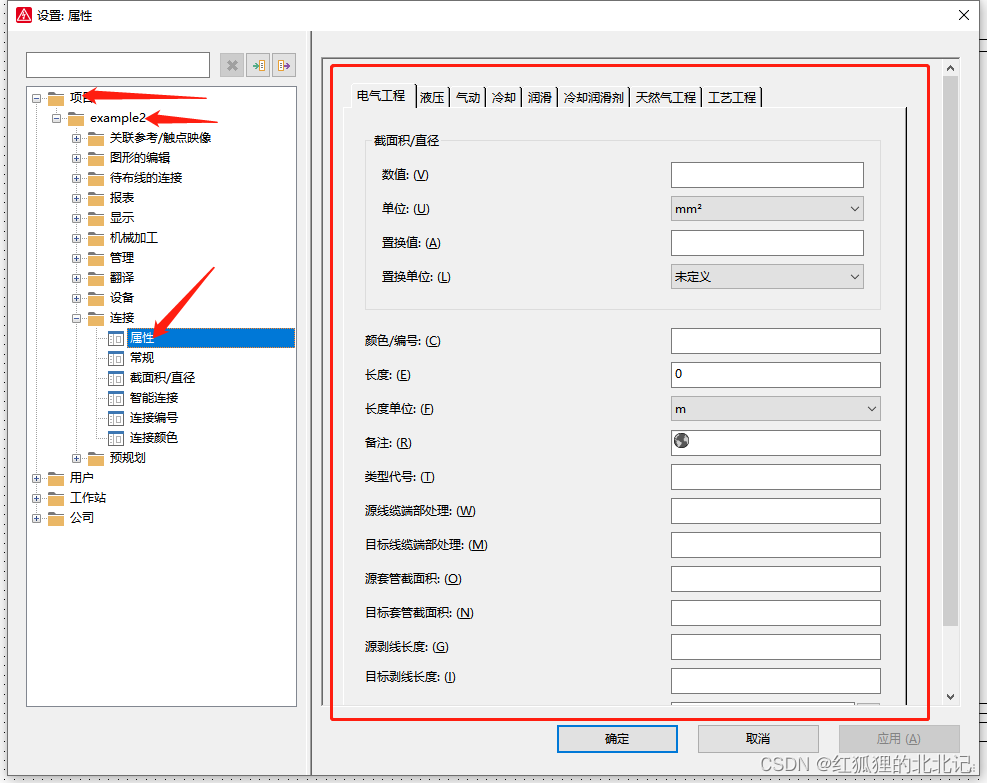

   在放置之前，可以对线号进行颜色、编号、截面积等等数据进行设计：



   (4)改变线缆的颜色


   三根火线的颜色一般是黄绿红，零线一般是蓝色，地线一般是黄绿双线用的多（没有颜色时用黑色来代替）。

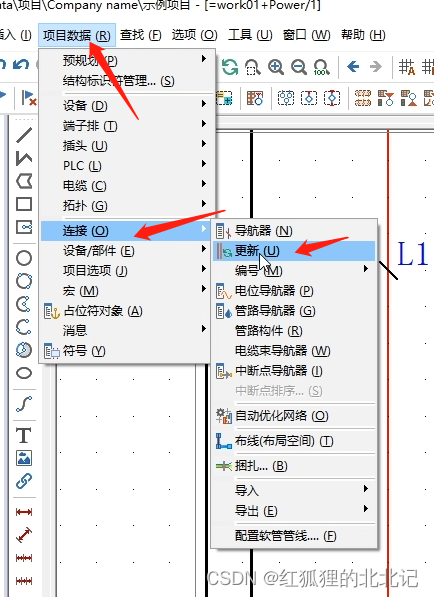

   当你修改了颜色之后发现它的颜色并没有发生改变，这时候就需要更新一下：

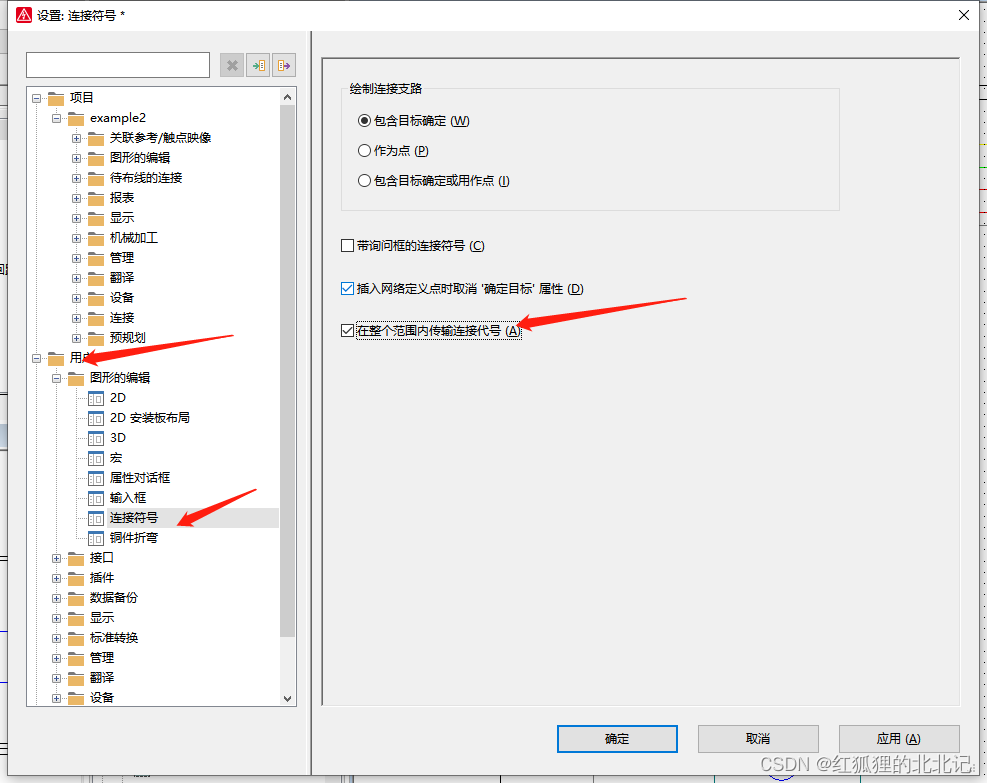

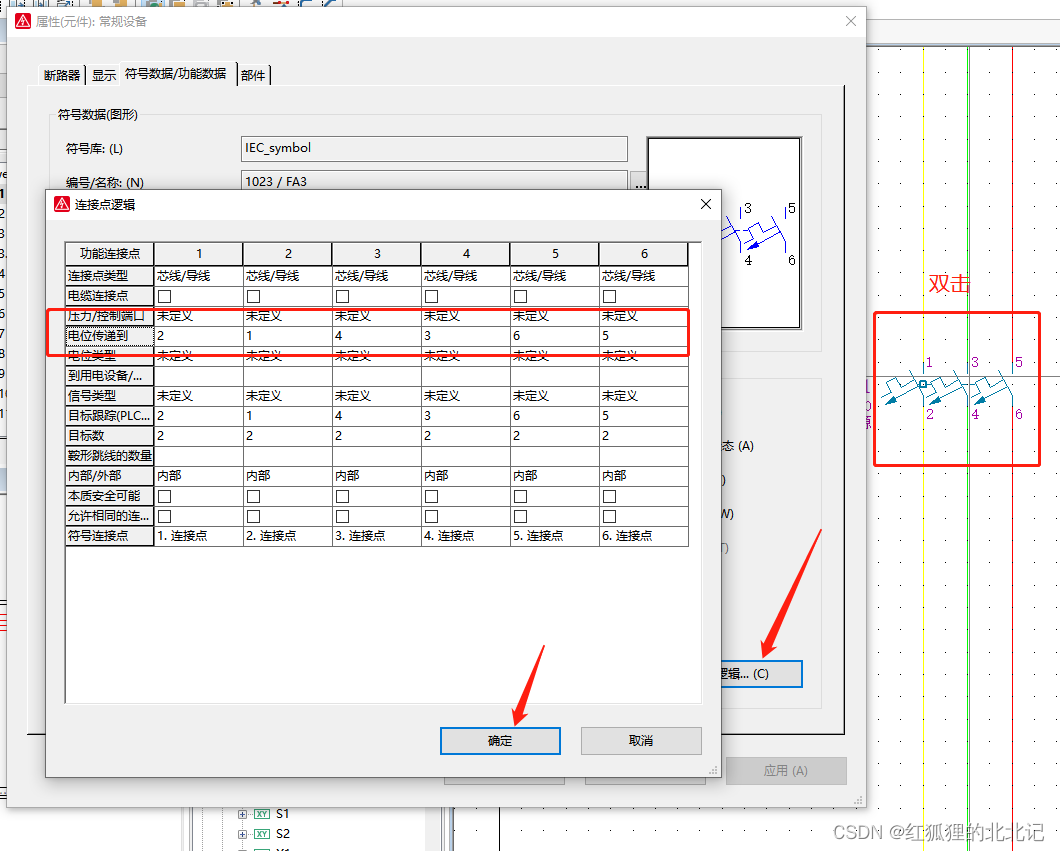

   但是得注意一下中断点的重复命名以及关联的关系，以及电位的传递关系：

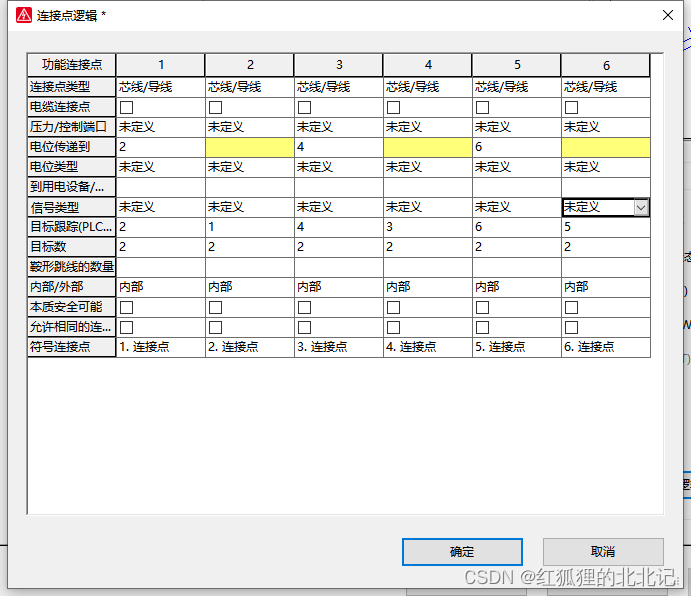

   这里的2是不需要传到1，4不需要传到3，6不需要传到5所以可以删除：

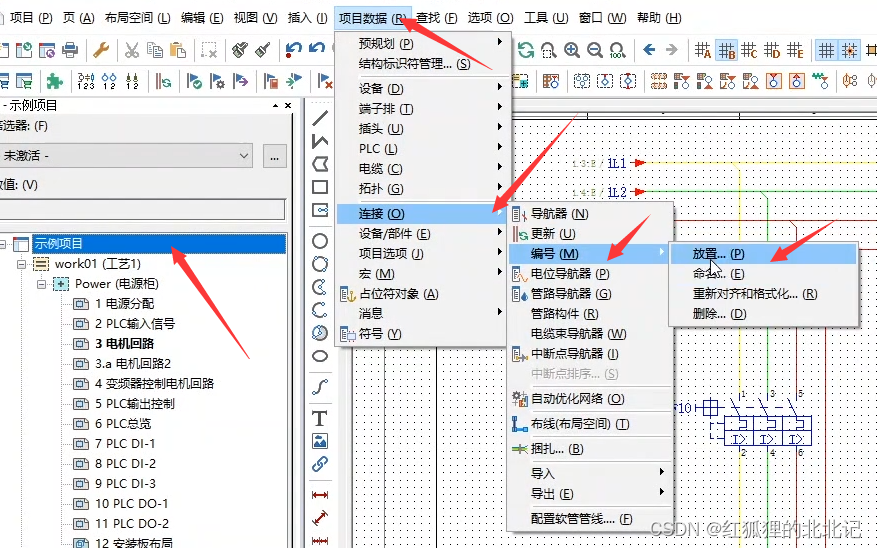

   （5）通过自动放置信号：



   基于电位：指的就是电位相同的连接点，使用同样的连接编号。

   基于连接：每一个连接它都放置一个新的连接点。

   基于信号：它就是信号相同的定义连接点，它都会有一个相同的编号。

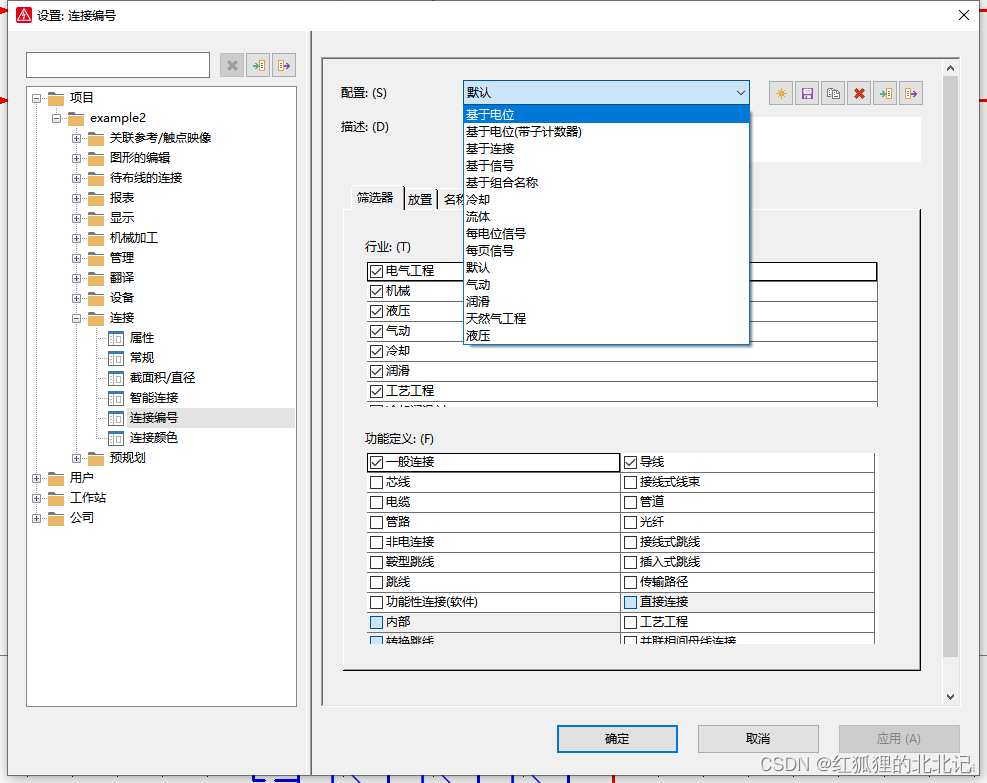

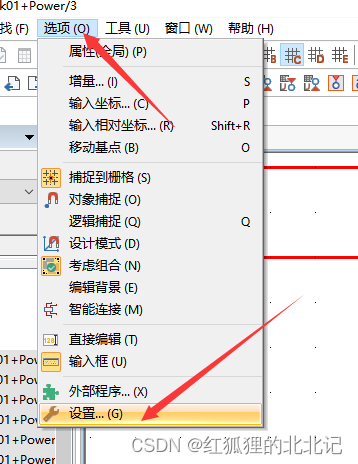

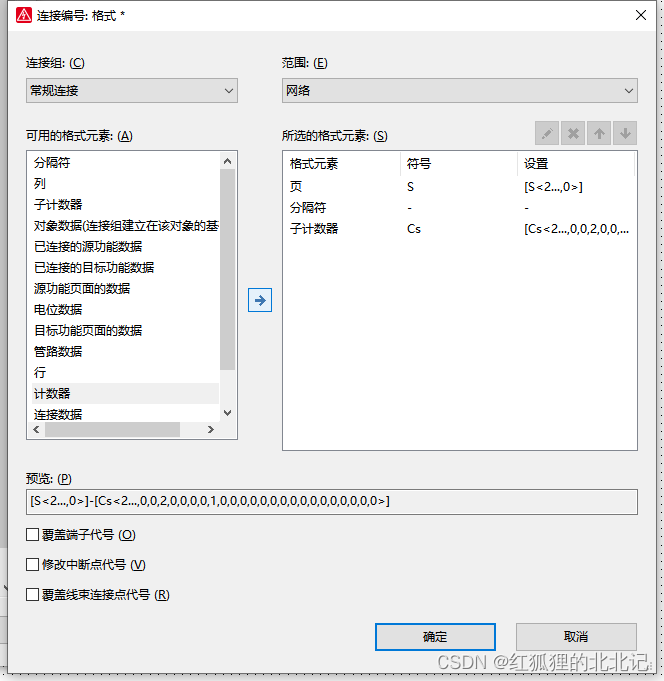

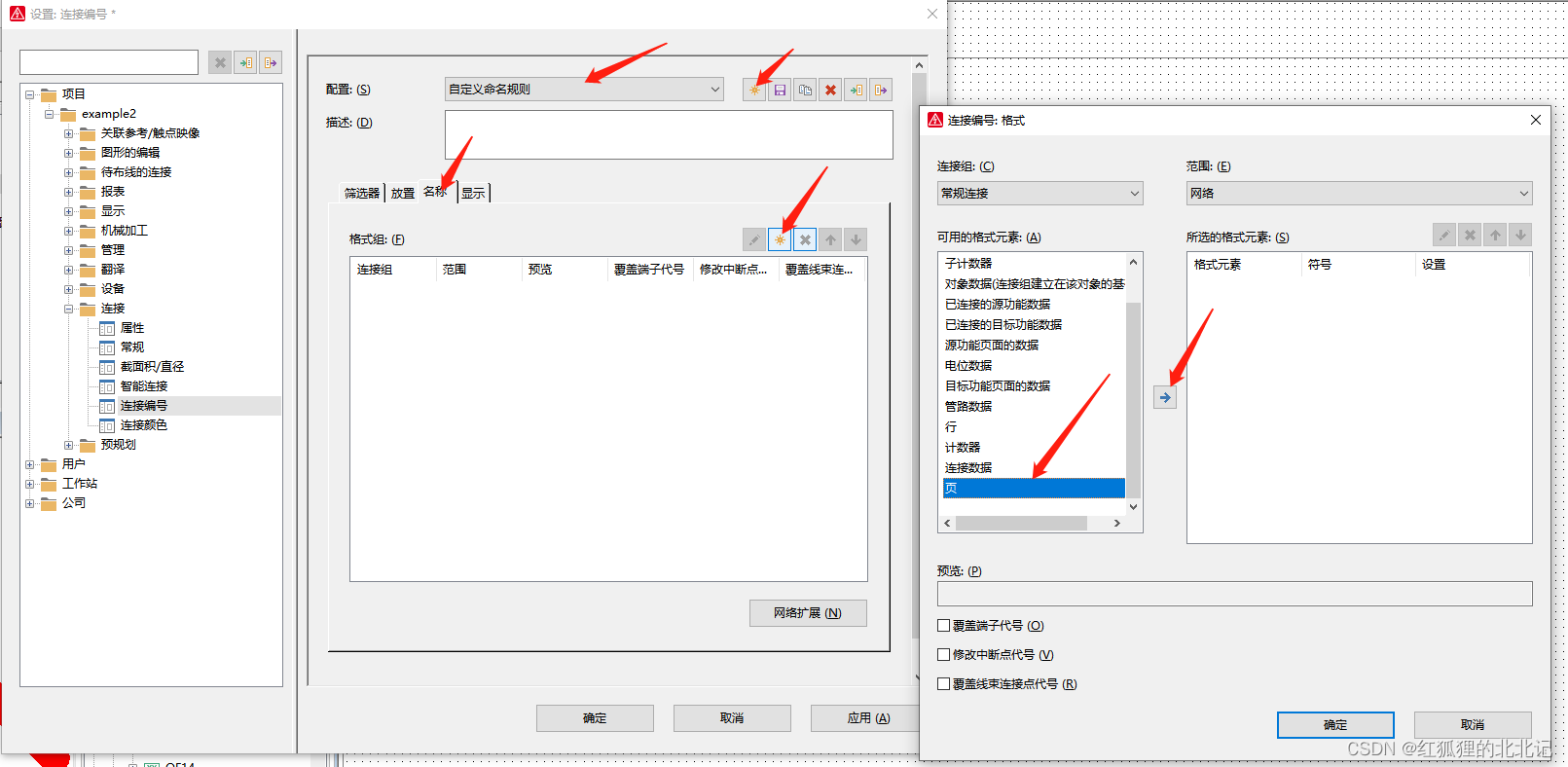

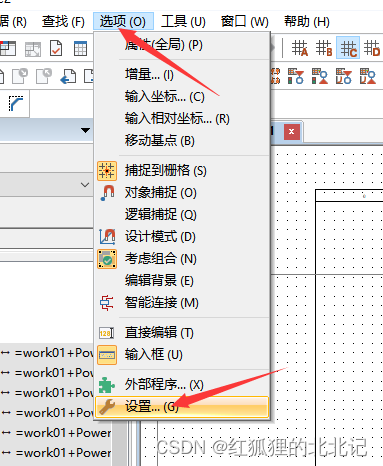

   （6）连接编号的设置

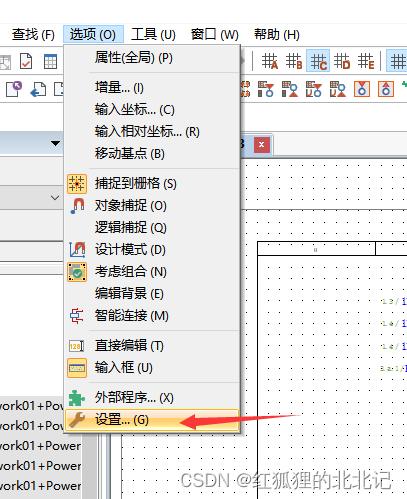

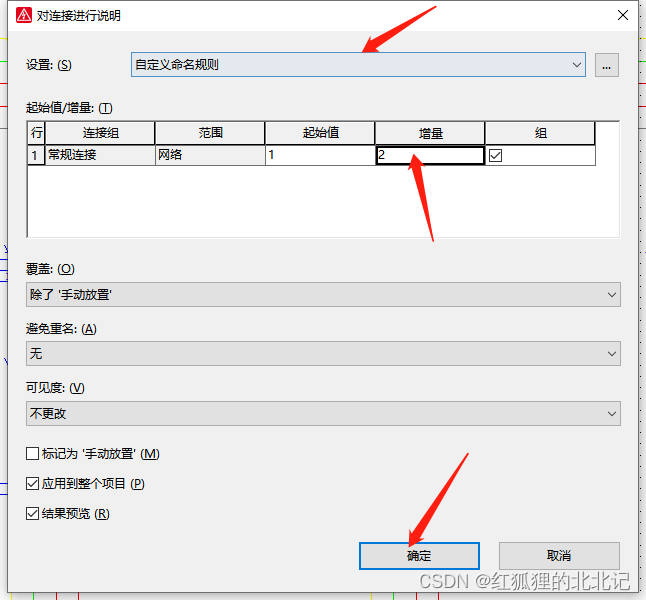

   （7）把自定义的规则放置到项目当中，然后进行更新

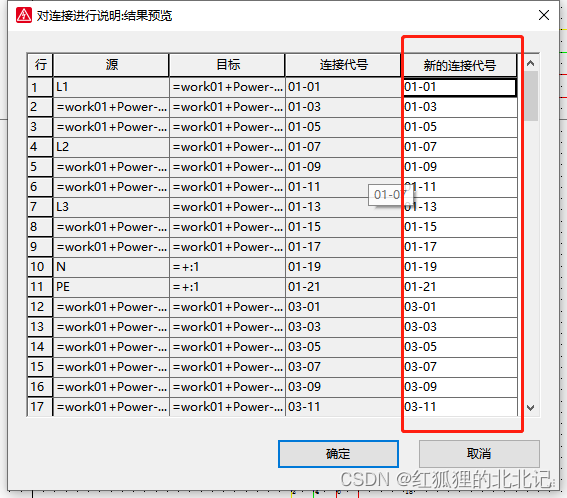

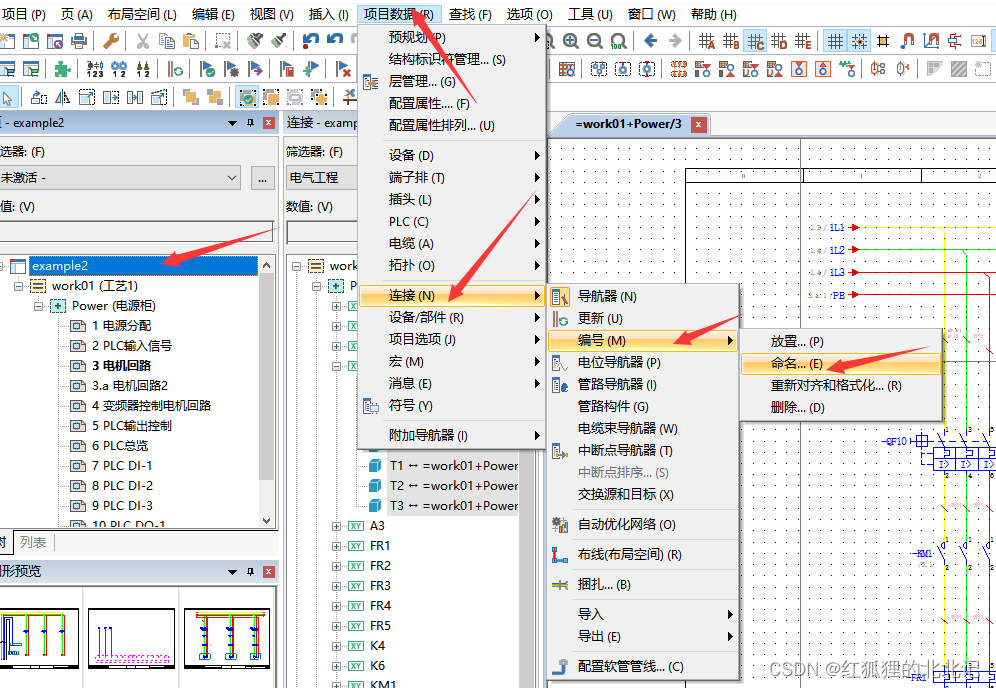

   然后进行命名

7.2连接颜色与层管理

（1）手动和自动的线号放置学习完成之后，我们需要思考是否能够用一种方式来满足我们画 电路图  的需求的？其实自动放置之后，并不是每个放置的线号都能符合我们的要求，就需要我们去手动修改一下。修改之前有一些设置需要我们去修改一下。

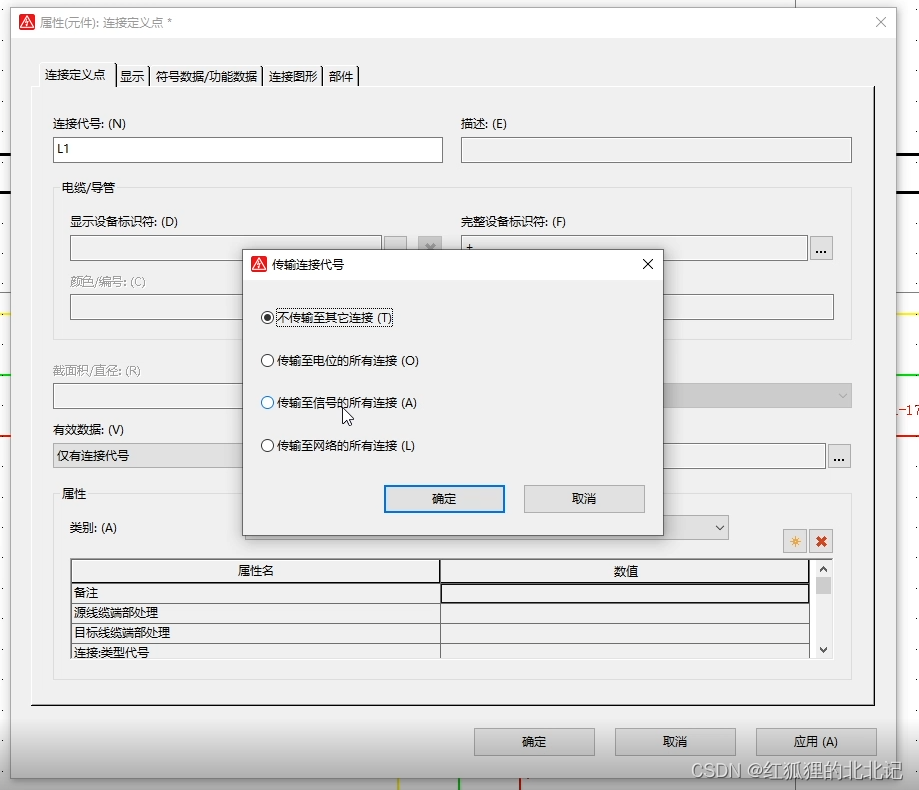

   （2）选择你要修改的线号，然后双击，修改完成按下确定，会显示以下界面：


   （3）先对以下三个内容进行介绍
