3D CAD图纸转2D(DXF解析)图纸解决方案与程序开发

3D CAD图纸  转2D(DXF)图纸通用解决方案+程序开发

本文地址：https://gitee.com/dvaloveu/lovedva/issues/I6B5YC

   视频演示(1.25倍速&原速)：Acfun Bilibili

   脚本地址：https://gitee.com/dvaloveu/ug-automation/blob/master/ug2caxa/hellowolrd.py

   链接失效私信或者QQ: 465318701 答案：没有 xixixi_0987@hotmail.com

目录预留

文章目录

• 3DCAD图纸转2D(DXF)图纸通用解决方案+程序开发
• 目录预留 操作方法简介 DXF AutoDesk接口和公开协议 接口文档说明（有中文）： 公开协议 DXF修改原理简介 DXF操作库（Python/C++） ezdxf库（Python） 用法简介 dxflib库(C++) ObjectCRX库（Caxa/C++） UG制图 1.调整图纸中元素的颜色以区别不同元素 2.导出DXF注意事项 SolidWorks和其他 注意事项 参考引用

操作方法简介

1.3DCAD软件转成DXF格式（R2007以上版本）

   2.通过DXF公开接口操作数据进行修改调整（查找替换）

用Caxa等软件，按规则匹配筛选图元，替换成图层颜色等属性。

3.使用2DCAD软件进行最终版本和格式统一化

DXF AutoDesk接口和公开协议

接口文档说明（有 中文 ）：

https:// help  .autodesk.com/view/OARX/2018/CHS/?guid=GUID-F0004556-493C-48D5-8619-61D6ADF05C04


DXF文件  以文本方式储存图形数据，格式为：组码代号（整数） 换行 内容值

公开协议

采用 CC-署名-非商业用途-相同方式共享（Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License），CC协议简单介绍点这里

DXF修改原理简介

DXF以文本储存图元数据，根据AutoDesk官方文档，修改对应的文本即可修改图形。

   使用记事本等各种文本编辑器打开DXF即可。

• 尺寸修改 修改对应组码的值即可。
•

DXF操作库（Python/C++）

ezdxf库（Python）

https://ezdxf.readthedocs.io/en/stable/dxfinternals/index.html

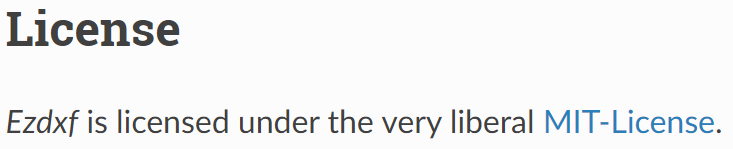

   协议：

用法简介

import ezdxf #导入库
doc = ezdxf.readfile(fPath,"utf-8") #打开文件
psp = doc.layout("model") #读取页面

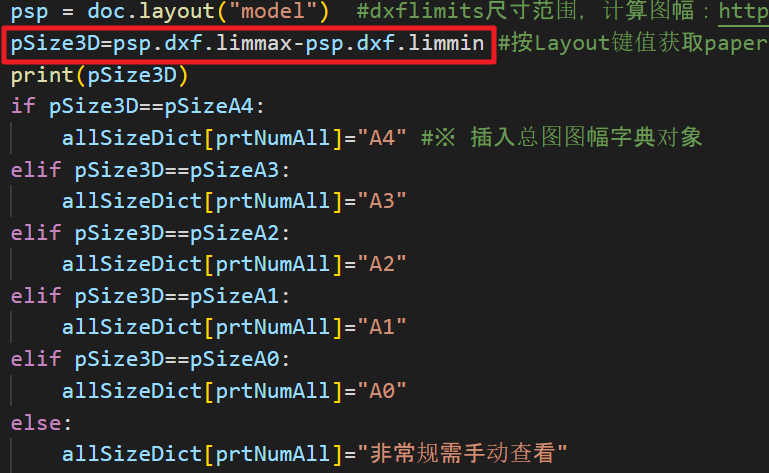

pSize3D=psp.dxf.limmax-psp.dxf.limmin # 获取图幅大小
dimensions = msp.query('DIMENSION[color==3 & lineweight==13]') #根据颜色和线型匹配尺寸对象（0.13）
e.set_dxf_attrib("layer","尺寸线层")  #设置尺寸对象图层为尺寸线层
...
doc.saveas('./output/'+fnout,"utf-8") #保存文件

dxflib库(C++)

https://www.ribbonsoft.com/en/90-dxflib

   用法相同，运行效率更高，开发效率较慢，适合开发投入市场的产品。

ObjectCRX库（Caxa/C++）

相同，泛用性低，适用于针对性强（仅Caxa）的场合，对于特定场合更加方便使用。

UG制图

1.调整图纸中元素的颜色以区别不同元素

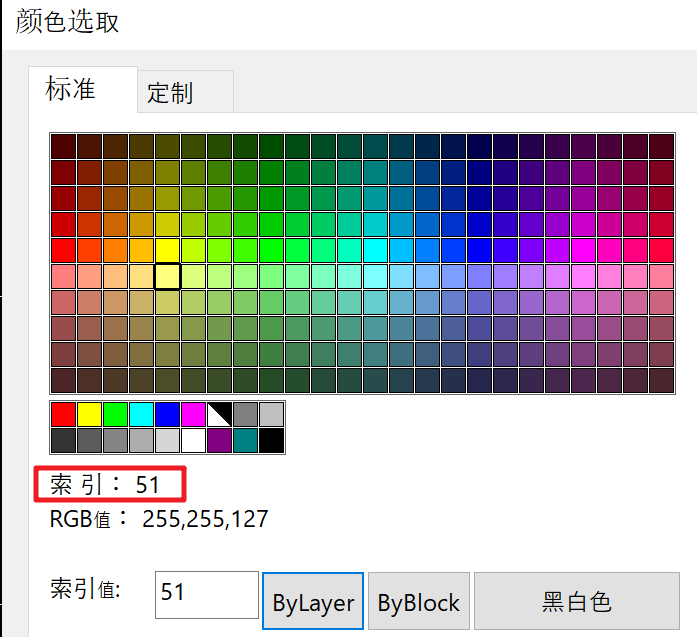

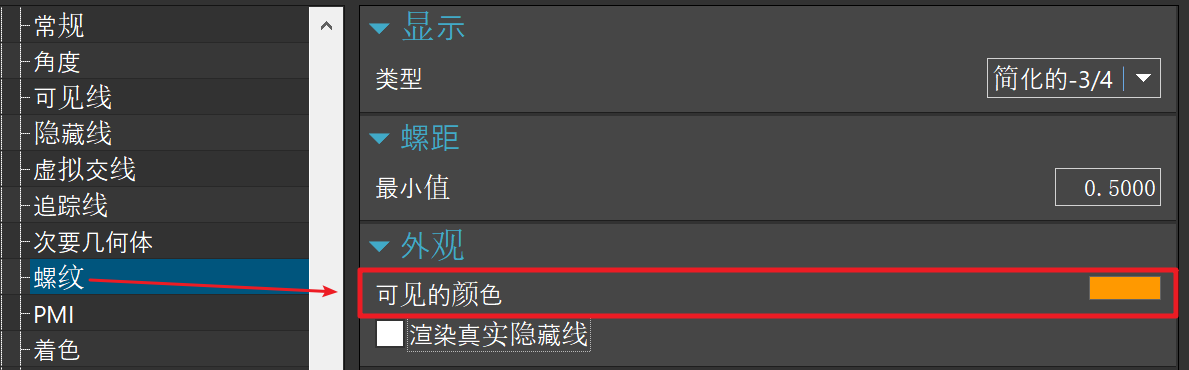

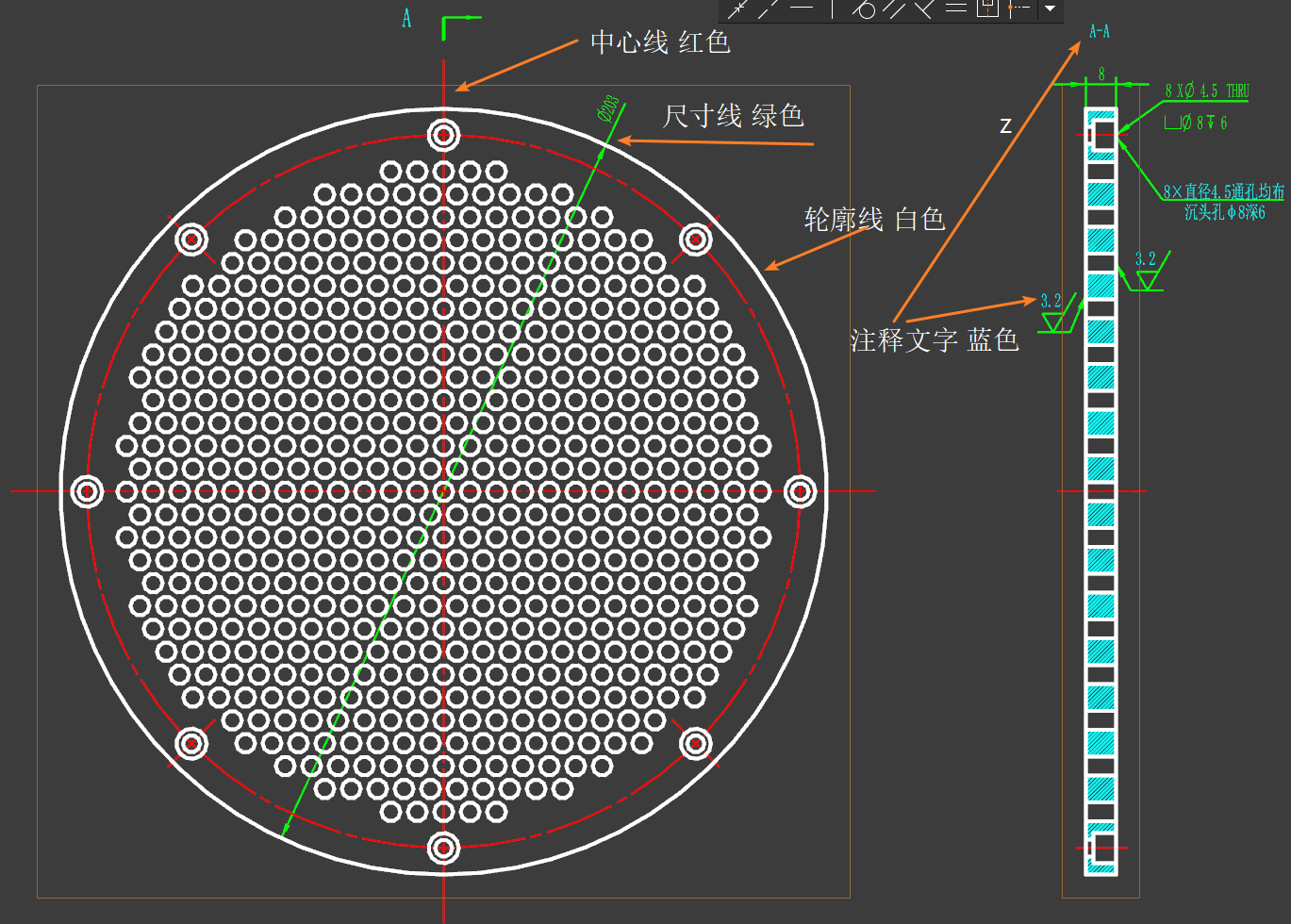

轮廓线，尺寸线，中心线，螺纹线，文字等不同的元素用不同的颜色（粗细）区分开，不用非要与最终格式相同，只要能区别元素即可。例如螺纹线设置成35号颜色，推荐用色号不同的颜色用作区分条件，色号可以在各种CAD软件的选色器中查看。配置好后可以导出配置文件备份或者是给其他电脑使用。

2.导出DXF注意事项

• 导出格式为DXF，不要选非公开的DWG

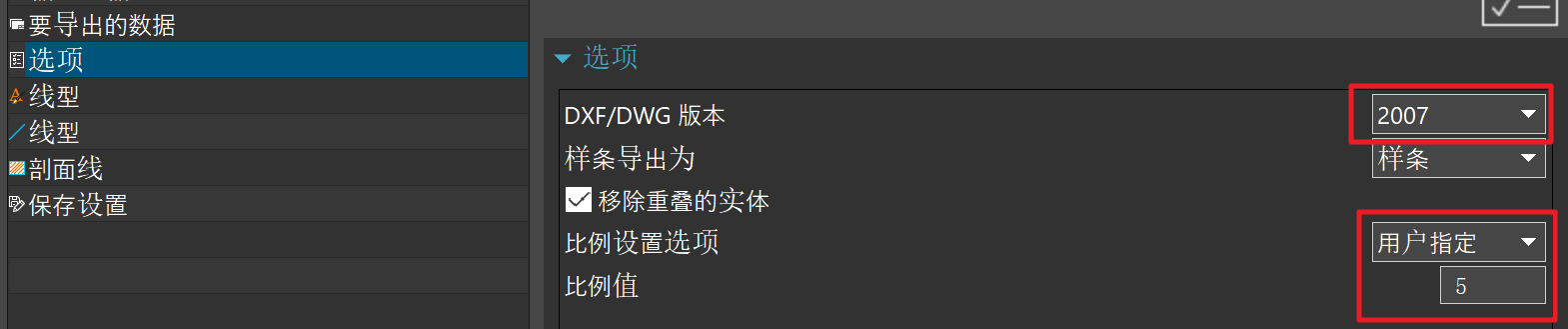

• DXF版本和比例缩放

      DXF版本选择R2007以上，支持utf-8等多语言的文字编码。

      比例缩放选择图纸比例的对应倍率，例如图纸比例为1：5，输出DXF时选择放大5倍。一般选择“基本视图比例”会自动根据图纸整体比例缩放，注意主视图设置跟图纸比例不同的情况需要手动修改输出DXF时的缩放比例。


• 字体全部设置为宋体

      所有电脑都有宋体，作为文字匹配的条件。
• 剖面线设置为 ANSI31


• 配置好之后导出配置文件保存

      可以在其他电脑上导入，以使用相同配置。

SolidWorks和其他

相同，保持各图元以颜色区分即可。

注意事项

• 超出DXF格式以外的各软件独有的内容会丢失或者失效，需要手动修改整理，比如特殊符号，螺栓圆中心线等。
• 后续修改（少量）

      用筛选器删除尺寸标注，中心线以外的轮廓图形，再把修改之后的轮廓复制进原位，增删标注即可。
• 后续大量修改

      由于UG本身的限制，截面图，放大图复杂或者较多的情况下，大量修改会导致截面丢失，进而2D图纸需要重新绘制，效率上不一定比直接修改CAD快。
• UG制图容易失效需要重新制图

      UG模型大量修改之后容易导致放大图，截面图失效或者丢失，以及对应的尺寸丢失，需要重新制作。

      SolidWorks更加智能，修改不会导致截面丢失（只要截面还在），缺点是SolidWorks比UG卡。

      UG的Bug更多。
• 需要严格按照3DCAD软件的规则建模
• 尽量使用软件原格式进行制图

      DXF作为通用格式，更多作为数据互通平台作用，其他格式转成DXF会丢失额外数据（属于软件独有的数据，例如各种特殊符号，图框模板等），所以生产环境尽量使用原生格式进行工作，需要通过第三方软件操作的时候，再转成DXF格式，这个过程可能会导致部分数据丢失。

参考引用

处理.Dwg文件用哪种技术方案？ObjectARX，RealDWG还是Teigha？ https://zhuanlan.zhihu.com/p/509542720
