Cadence Innovus 2020在Ubuntu 20.04上的超详细安装教程

文章目录

• 依赖
• 一、InstallScape安装
• 二、Innovus安装
• 三、Crack
• 四、配置环境变量
• 五、测试
• 5.1 测试 5.2 所遇到的问题
• 六、使用过程所遇问题记录
  有需要软件的朋友可以私聊我，但拒绝伸手党/白嫖党！

依赖

系统： ubuntu20.04   64位
Innovus 安装包  ：

• Base_INNOVUS20.10.000_lnx86

Crack：

• 1patch

License

• cadence.dat

先安装依赖：

sudo apt-get -y install openjdk-11-jdk
sudo apt-get install ksh
sudo apt-get install csh
sudo apt-get install xterm
sudo add-apt-repository ppa:linuxuprising/libpng12
sudo apt update
sudo apt install libpng12-0
sudo apt install libjpeg62
sudo apt install libncurses5

Cadence家的脚本默认采用 ksh 而非 bash。

   不安装 csh,会出现下列报错;

cds_plat: not found
innovus: ERROR: Cannot find a proper cds_plat in the hierarchy.
innovus:   ERROR: Cannot identify the current platform.
innovus:          Check your installation.

一、InstallScape安装

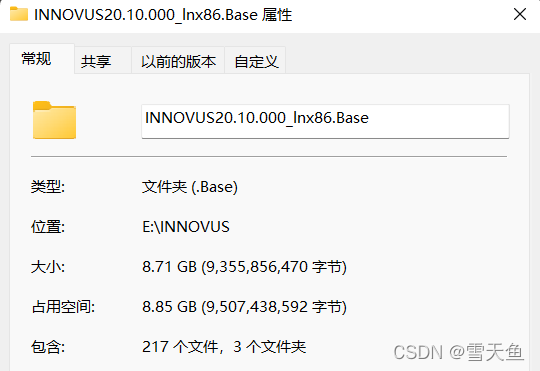

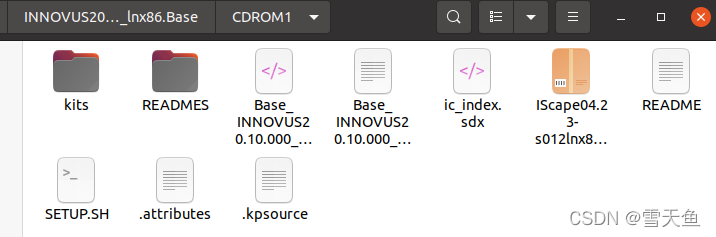

解压Innovus 2020的三个安装包后，得到INNOVUS20.10.000_lnx86.Base，8.85GB

CDROM1下有IScape04.23的压缩包，将其放到合适的地方解压缩即可。

   在 Cadence/IScape04.23-s012lnx86.t/iscape/bin路径下打开终端，输入:

./iscape.sh

二、Innovus安装

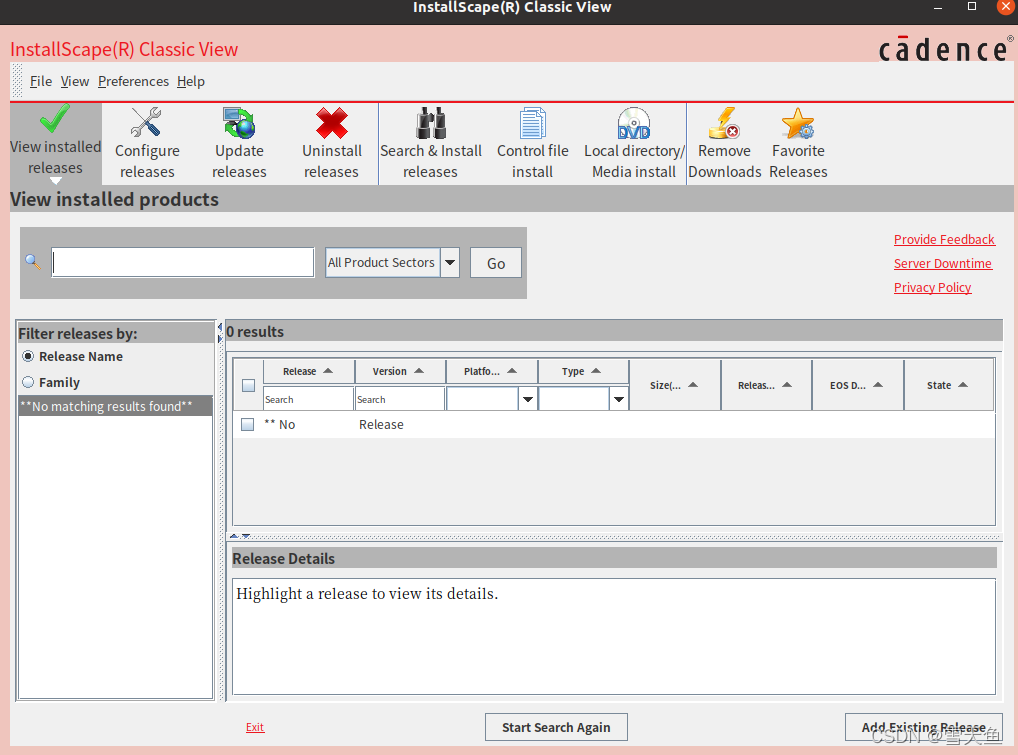

1. 点击Local directory …
2. 选择安装包路径 /home/jc-cao/Disk_sda4/Cadence/Innovus2020/CDROM1
3. 点击Continue
4. 选中搜索结果INNOVUS_20.10.000_lnx86, 点击next
5. 勾选PINNOVUS
6. 选择安装路径 /home/jc-cao/Disk_sda4/Cadence/INNOVUS201

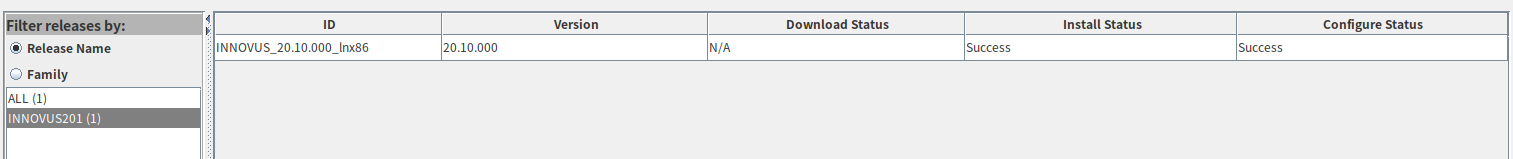

7. 点击start开始安装,需要一些时间，安装完成后将进行configure，碰到license有关的内容选no即可。

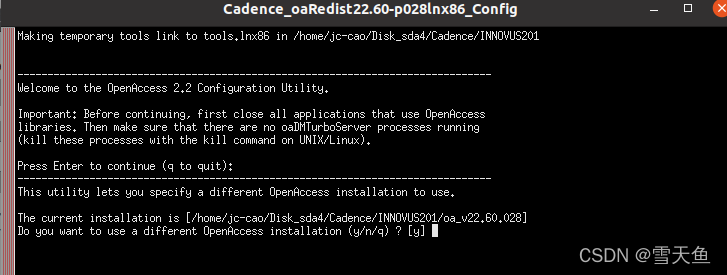

输入 Enter


   这个地方输入 n，安装完毕:

三、Crack

这里我所使用的是 1patch，在其所在目录下打开终端，输入：

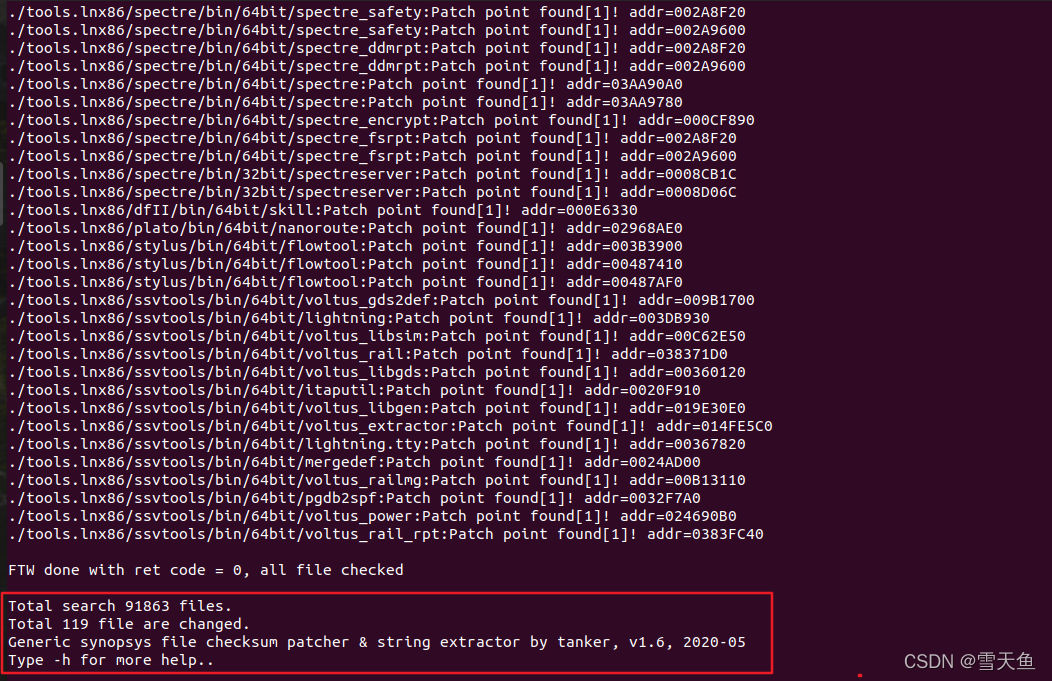

./1patch -ecc /home/jc-cao/Disk_sda4/Cadence/INNOVUS201

四、配置环境变量

1. 编辑bashrc

gedit ~/.bashrc

1. 在后面添加

#######################################################
#  cadence
# license
export CadenceDir=/home/jc-cao/Disk_sda4/Cadence
export LM_LICENSE_FILE=$CadenceDir/License/cadence.dat
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$INNOVUSDIR/tools.lnx86/lib
#  Innovus2020
export INNOVUSDIR=$CadenceDir/INNOVUS201
export PATH="$PATH:$INNOVUSDIR/bin"
export PATH="$PATH:$INCISIVDIR/tools.lnx86/bin"
export PATH="$PATH:$INCISIVDIR/tools.lnx86/dfII/bin"

五、测试

5.1 测试

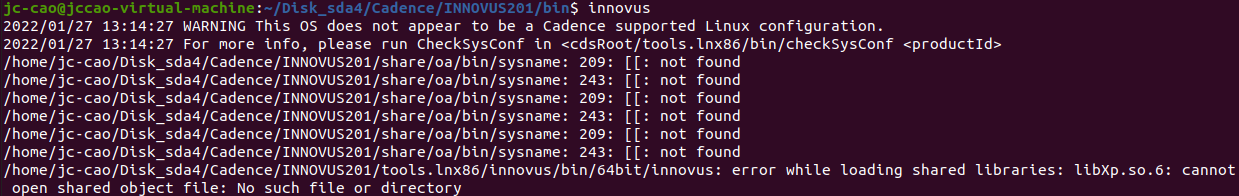

在安装路径 Cadence/INNOVUS201/bin下打开终端，输入 innovus:



   有报错，但也成功打开的软件，就是不知道功能是否完善。

5.2 所遇到的问题

（1）

   问题描述：/home/jc-cao/Disk_sda4/Cadence/INNOVUS201/tools.lnx86/innovus/bin/64bit/innovus: error while loading shared libraries: libXp.so.6: cannot open shared object file: No such file or directory


   报错的原因是没安装 libXp.so.6这个库所导致的，
解决 方法：

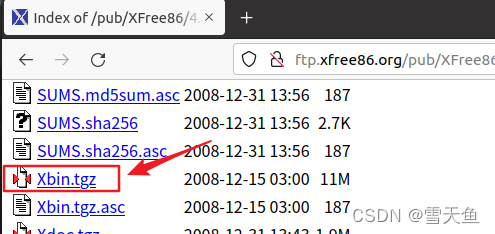

1. 进入官网下载Xbin.tgz这个文件。


2.解压这个文件,目录下有 bin 和 lib64 两个文件夹

3.将 /Xbin/lib64 文件夹下的 libXp.so.6 复制到 /usr/lib/libXp.so.6 中。

sudo cp /home/jc-cao/app_download_address/Xbin/Xbin/lib64/libXp.so.6 /usr/lib/libXp.so.6
sudo chmod 777 libXp.so.6

再次执行就没有报此错误了。


   （2）

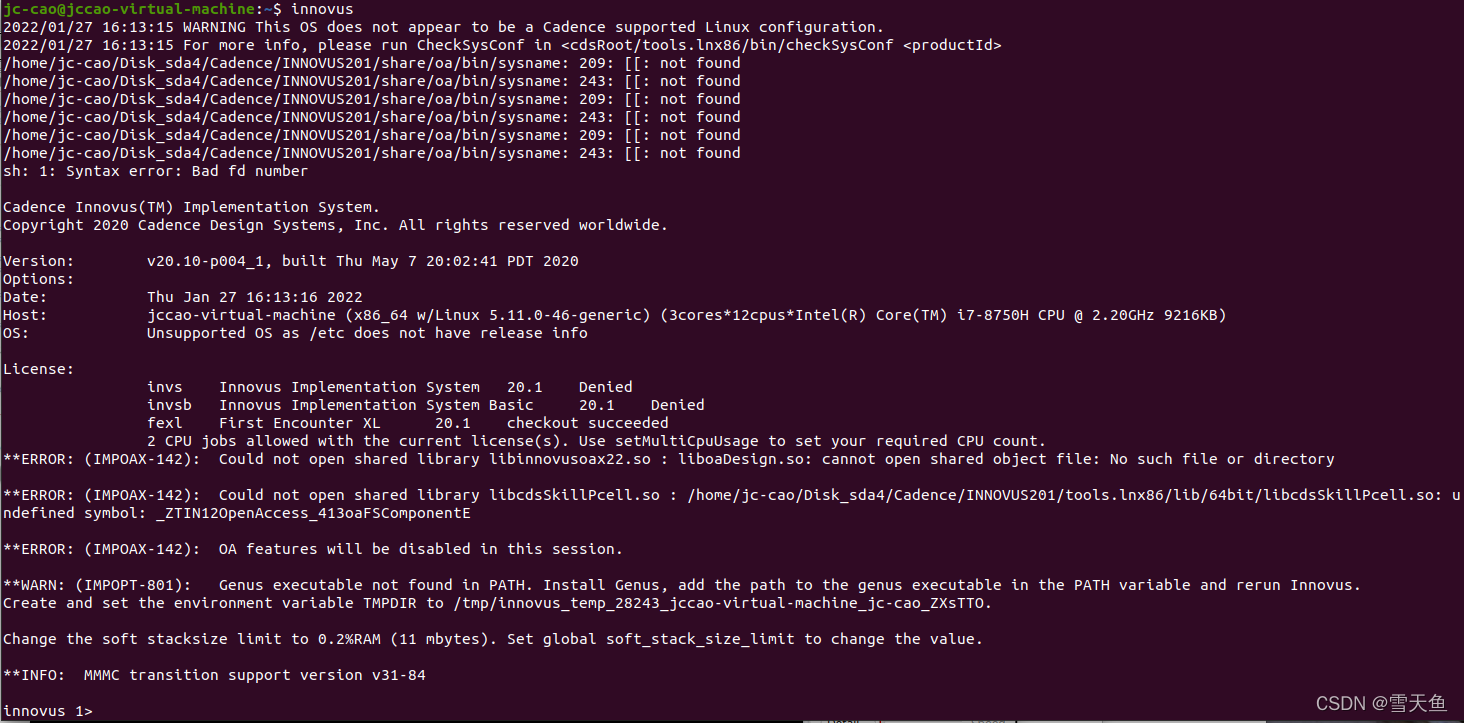

   在上面测试时，虽然成功打开了Innovus G UI界面 ，但防止有功能错误，还是准备将报的Error进行修复。
问题描述：

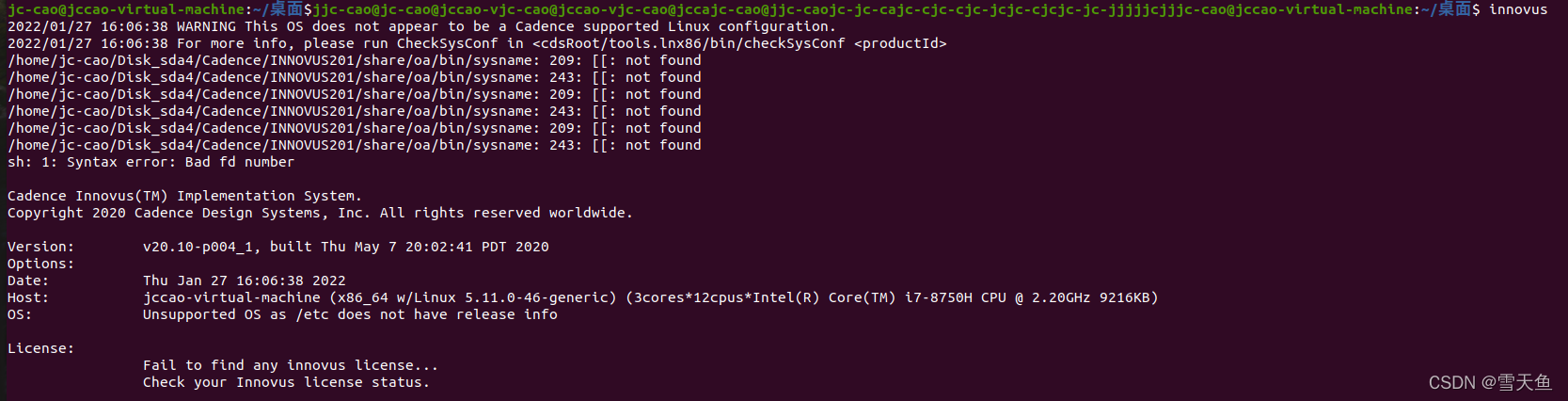

**ERROR: (IMPOAX-142):	Could not open shared library libinnovusoax22.so : liboaDesign.so: cannot open shared object file: No such file or directory

解决方法：

   这是由于官方没有支持Ubuntu，所以需要修改下系统检测代码：

修改脚本文件：

/home/jc-cao/Disk_sda4/Cadence/INNOVUS201/share/oa/bin/sysname

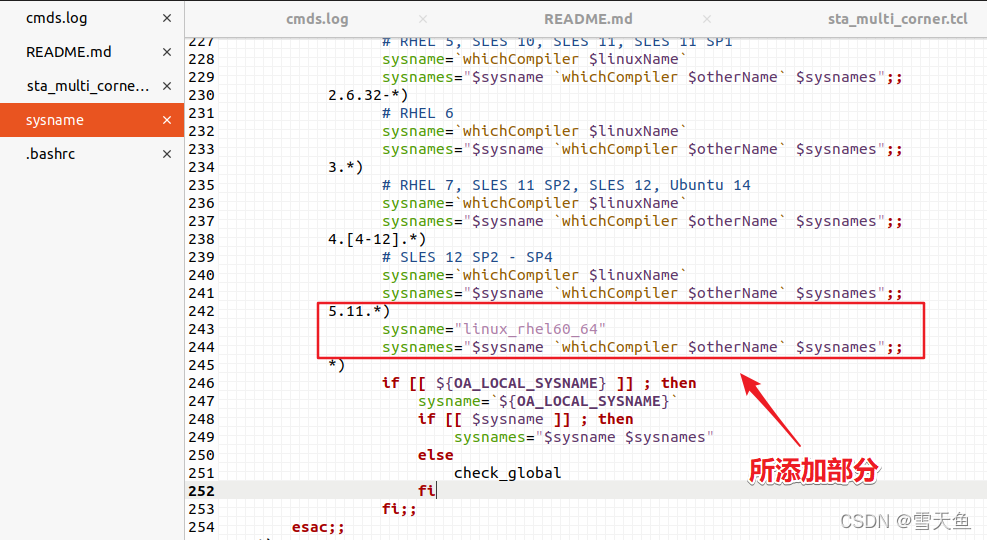

在180行 check_linux()部分，在 对 \$version进行匹配的 case 中加入：

5.11.*)
              sysname="linux_rhel60_64"
              sysnames="$sysname `whichCompiler $otherName` $sysnames";;

注:此处的 5.11.*是 ubuntu 的内核发行版本号，可使用 uname -r 命令查看：


   我的ubuntu的内核是5.11.0-46-generic，所以此处填 5.11.*，若你的linux内核为 4.15.0-42-generic，则应该填 4.15.*，依次类推。

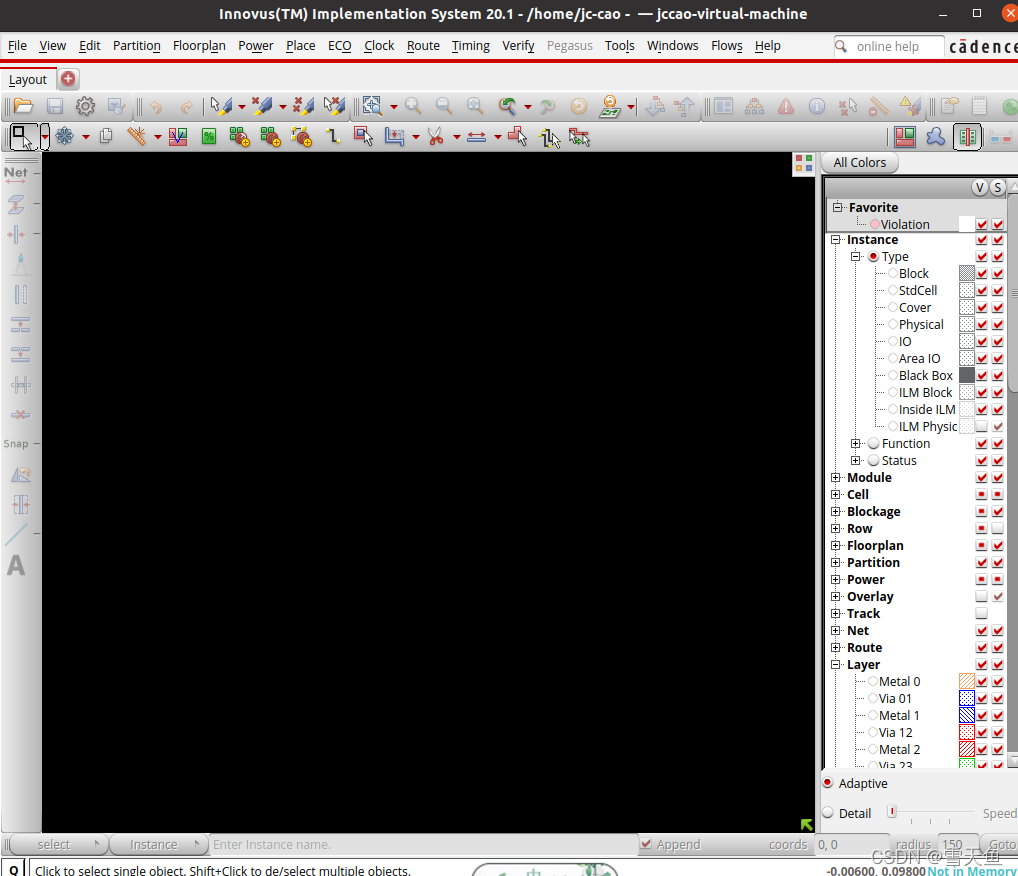

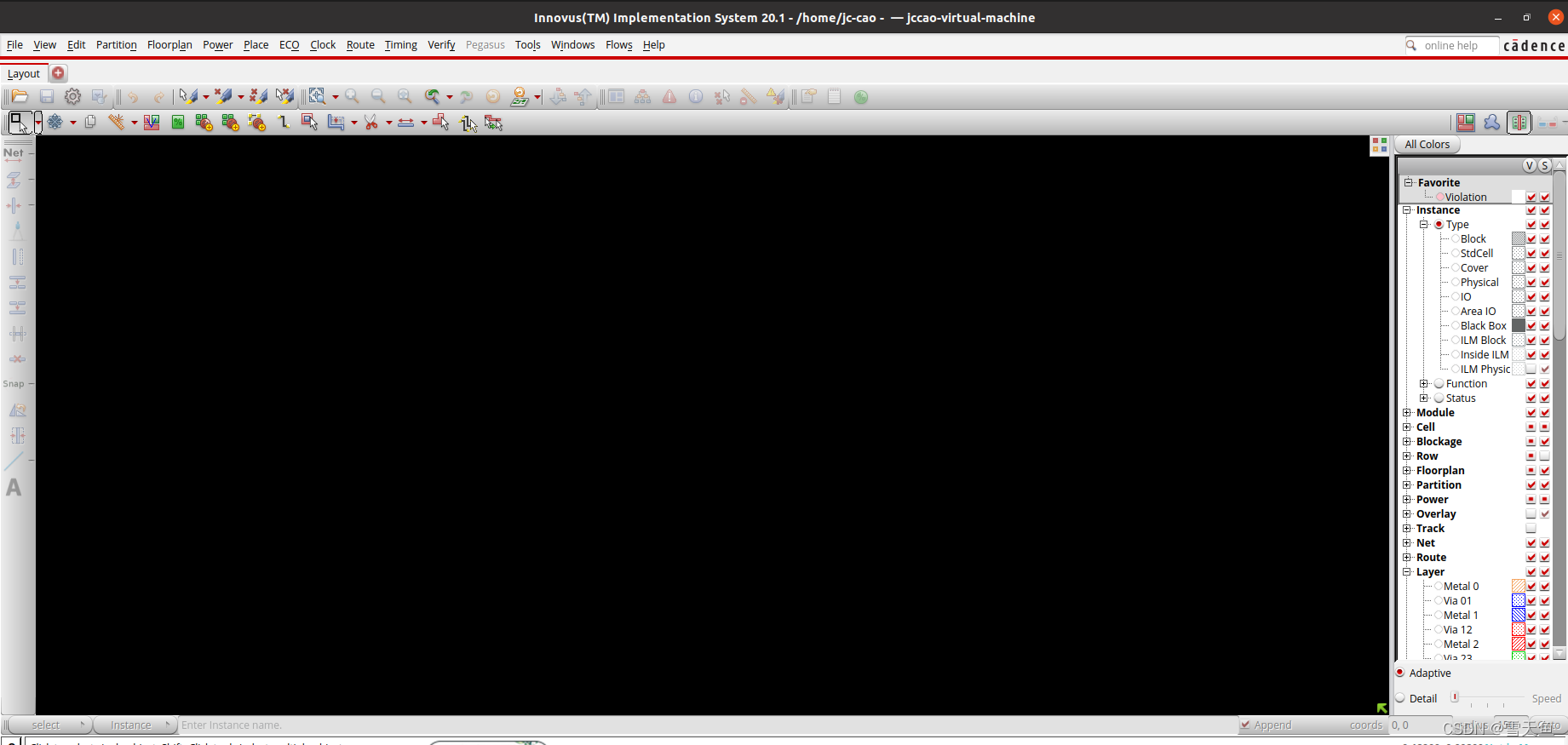

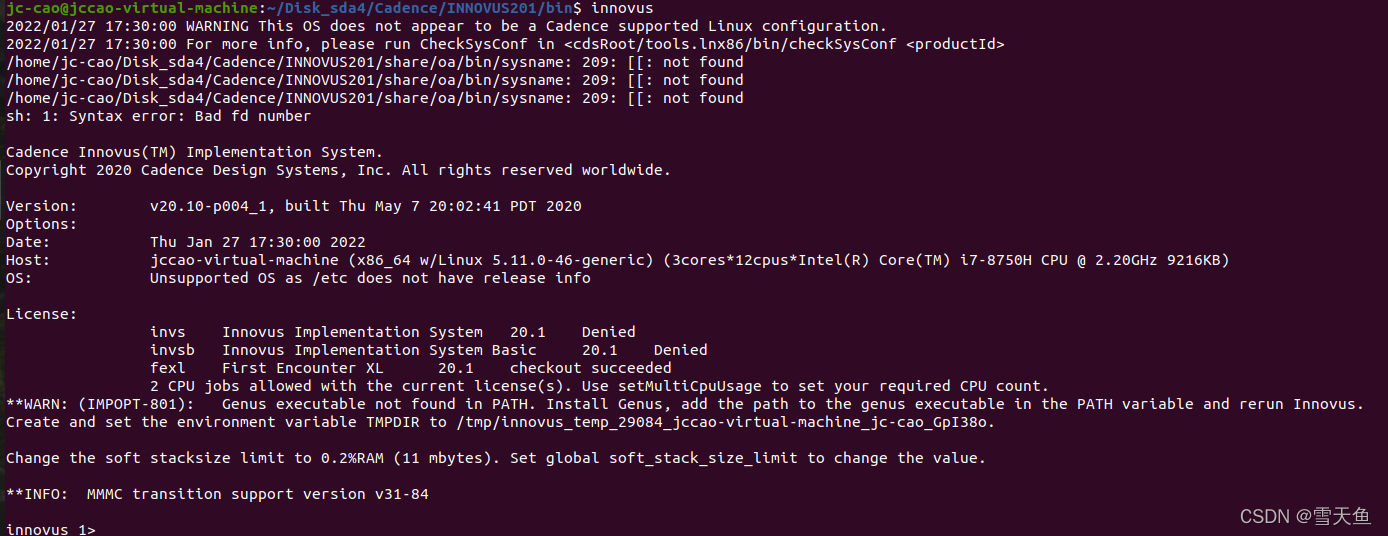

修改好后，重新输入命令innovus 即可正常启动，如下图所示：

没有之前的那些报错了。

六、使用过程所遇问题记录

在route时出现

========================================
                gdb
========================================
Using: gdb
gdb: /home/jccao/cadence/INNOVUS201/tools.lnx86/lib/64bit/libstdc++.so.6: version `CXXABI_1.3.11' not found (required by gdb)

问题分析：libstdc++.so.6 版本不对，或者是缺失。
解决方法：

   将 ubuntu20.04 自带的 /usr/lib/x86_64-linux-gnu/libstdc++.so.6.0.28 复制到缺失文件夹，再符号链接下就可以了

cd /home/jccao/cadence/INNOVUS201/tools.lnx86/lib/64bit
cp /usr/lib/x86_64-linux-gnu/libstdc++.so.6.0.28  .
mv libstdc++.so.6 libstdc++.so.6.bak
ln -s libstdc++.so.6.0.28 libstdc++.so.6



免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
