集成电路 实践课需要用古老的cadence IC5仿真并画版图，刚从IC6练就的操作，好多使不上，相当郁闷。
考虑过讲IC5的工艺库转成OA格式，但是打开之后版图连颜色都没有，考虑到之后需要流片，还是不瞎折腾，专心学习IC5的操作吧。

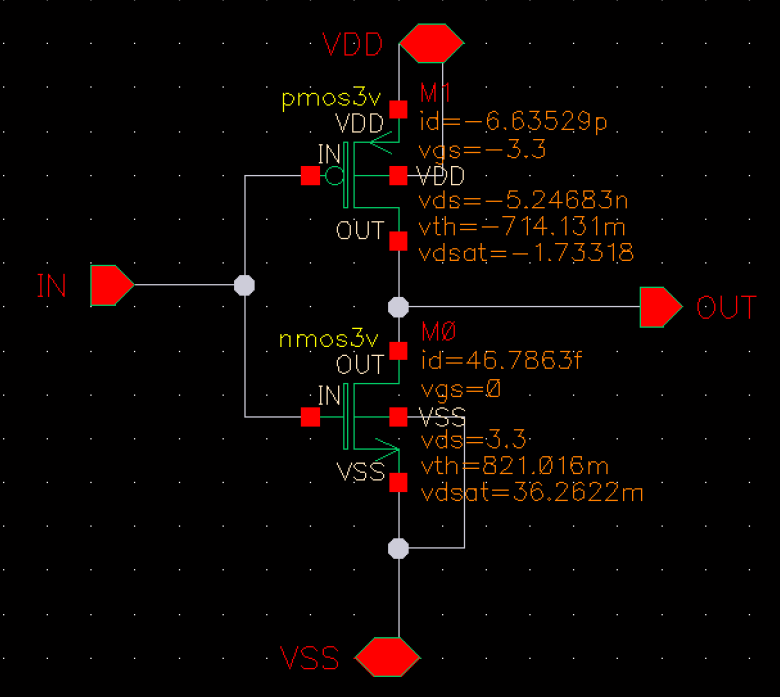

仿真时第一个bug是，查看静态工作点的时候，mos管没有“gm”一项，这可是重要参数，每次用print查看的话，得多费劲！
好在搜到了解决方案（这种细微的问题只能用英文搜，Google不行只能用Bing）：

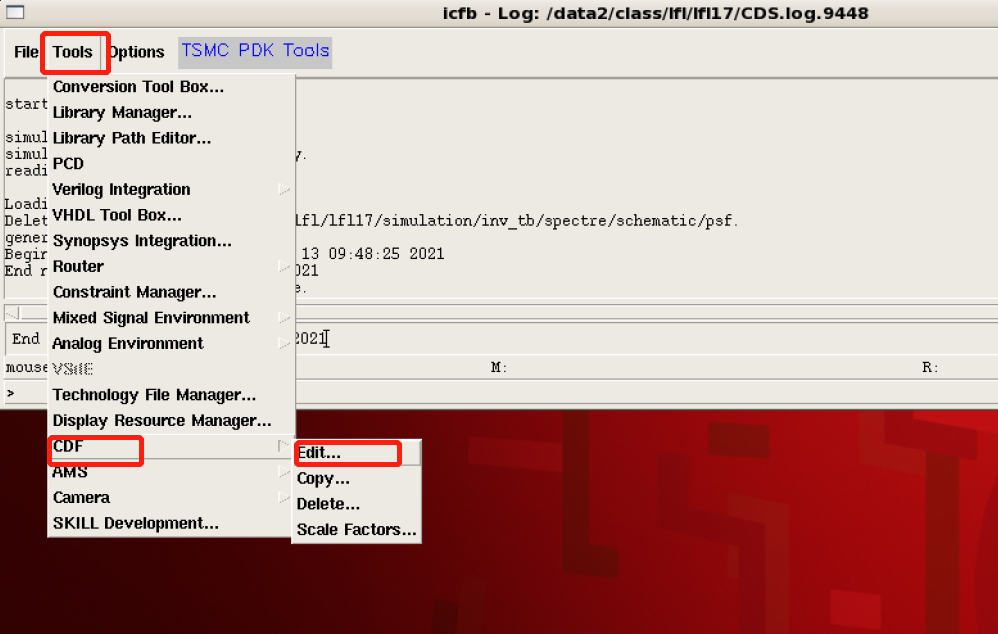

启动菜单CIW->Tools->CDF->Edit，进入编辑 mos 管参数

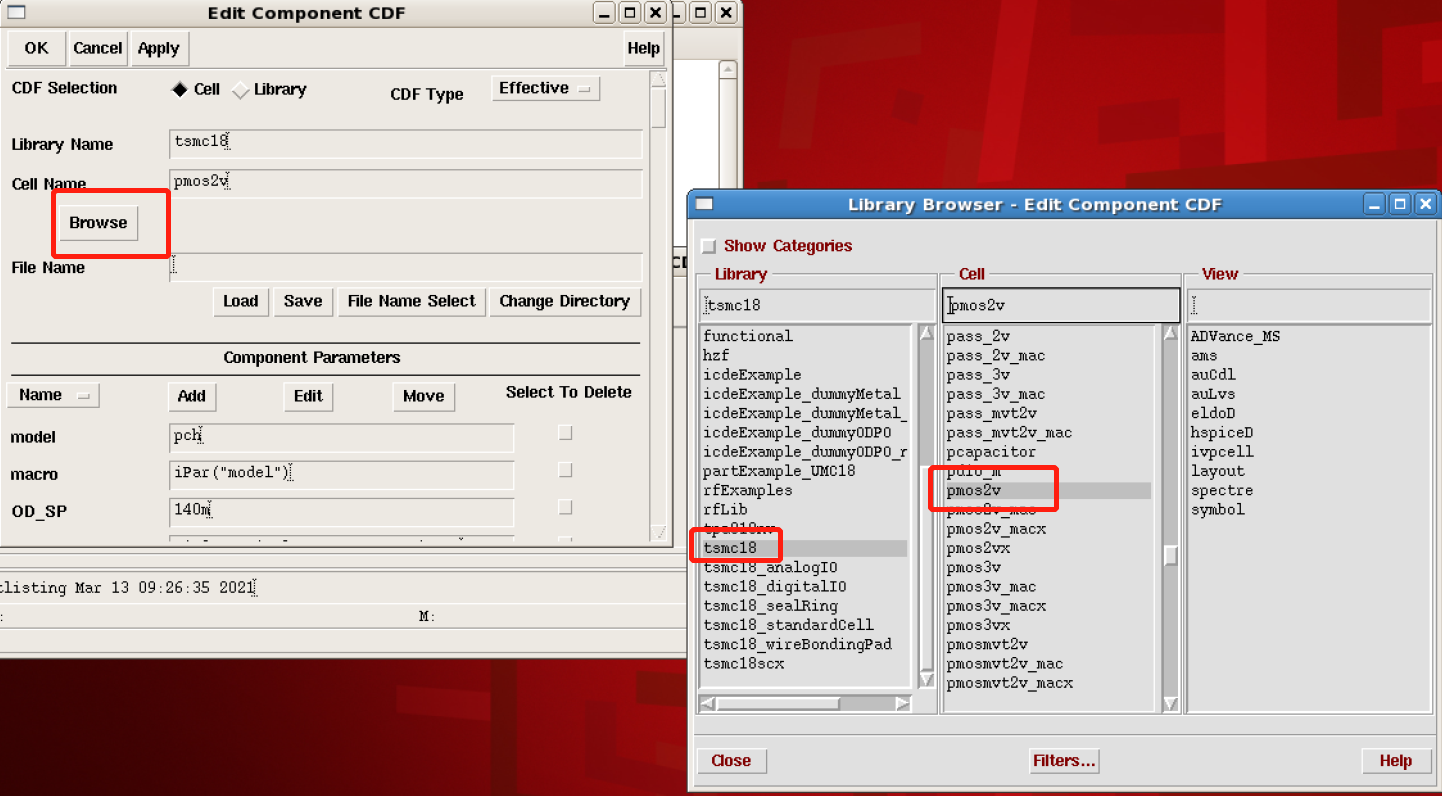

Browse 找到库里面用到的mos管，比如这里是tsmc18库里的pmos2v。

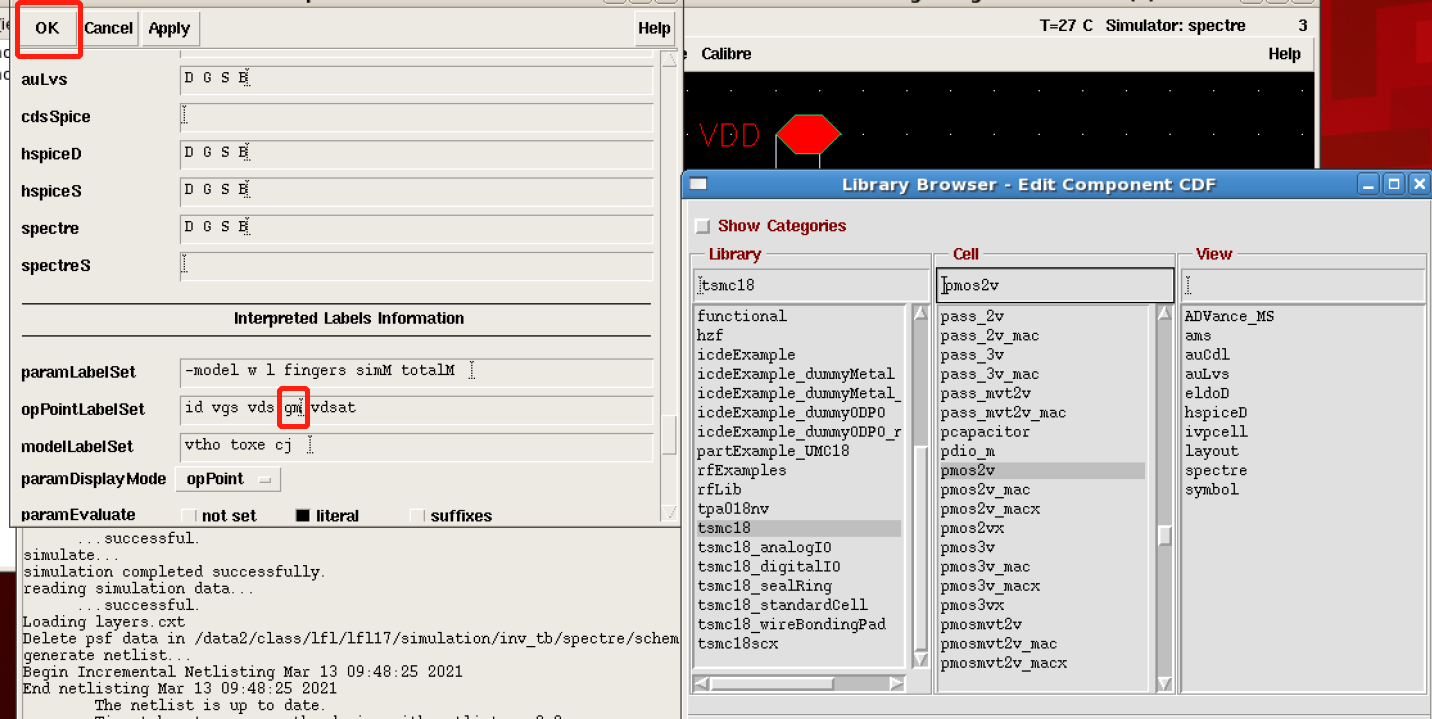

下拉列表，找到“opPiontLabelSet”，将原来的“vth”改为 “gm”，最后点“OK”。同理修改其他的mos管，比如“pmos3v”，“nmos3v”等。

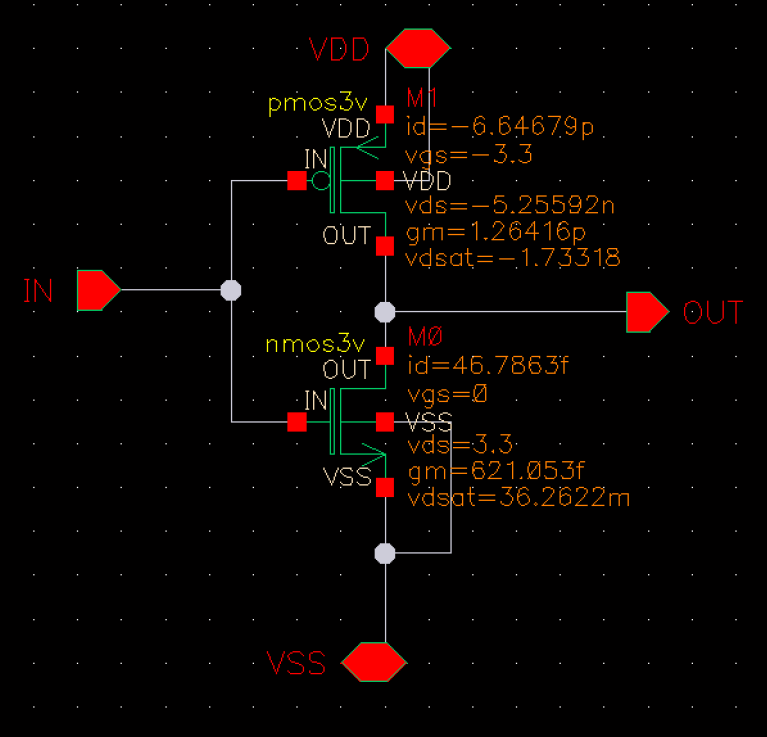

重新dc仿真，查看静态工作点：
