IsoAlgo3d：IDF/PCF管道三维查看器

IsoAlgo3d - IDF/PCF pipeline 3d viewer

Key Words. IDF, PCF, IsoAlgo, 3D

当前国际主流管道设计软件都可以生成IDF/PCF文件，这两种文件格式都是用于Isogen生成管道轴测图。其中IDF为ISOGEN Data File，主要来自Intergraph PDS 和AVEVA PDMS。PCF为Piping Component File，主要来自Intergraph SmartPlant 3D和CADWorx。其中在PDMS中生成IDF文件需要对Isodraft进行配置，配置方法如下：

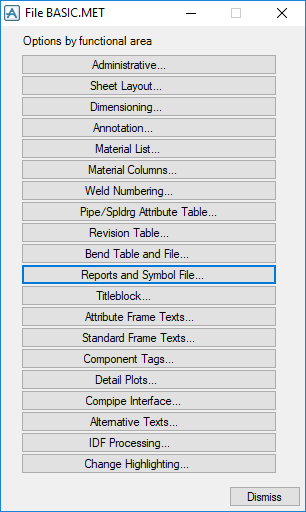

进入Isodraft打开Reports and Symbol File选项对话框，

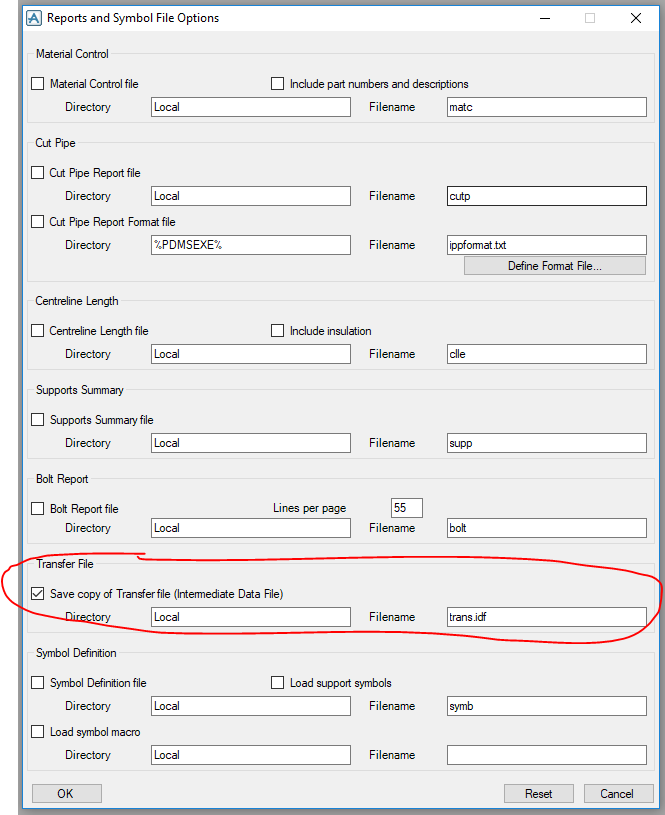

在Transfer中指定需要生成IDF文件的路径及文件名。当然也可以在Design模块通过自定义ISO图配置文件，也可以直接生成IDF文件。

IDF/PCF文件中包含管道中管件的端点坐标及用于生成ISO轴测图的SKEY等信息，IsoAlgo3d读取这两种文件格式后，可以对其中管道进行三维建模，方便管道直观浏览。

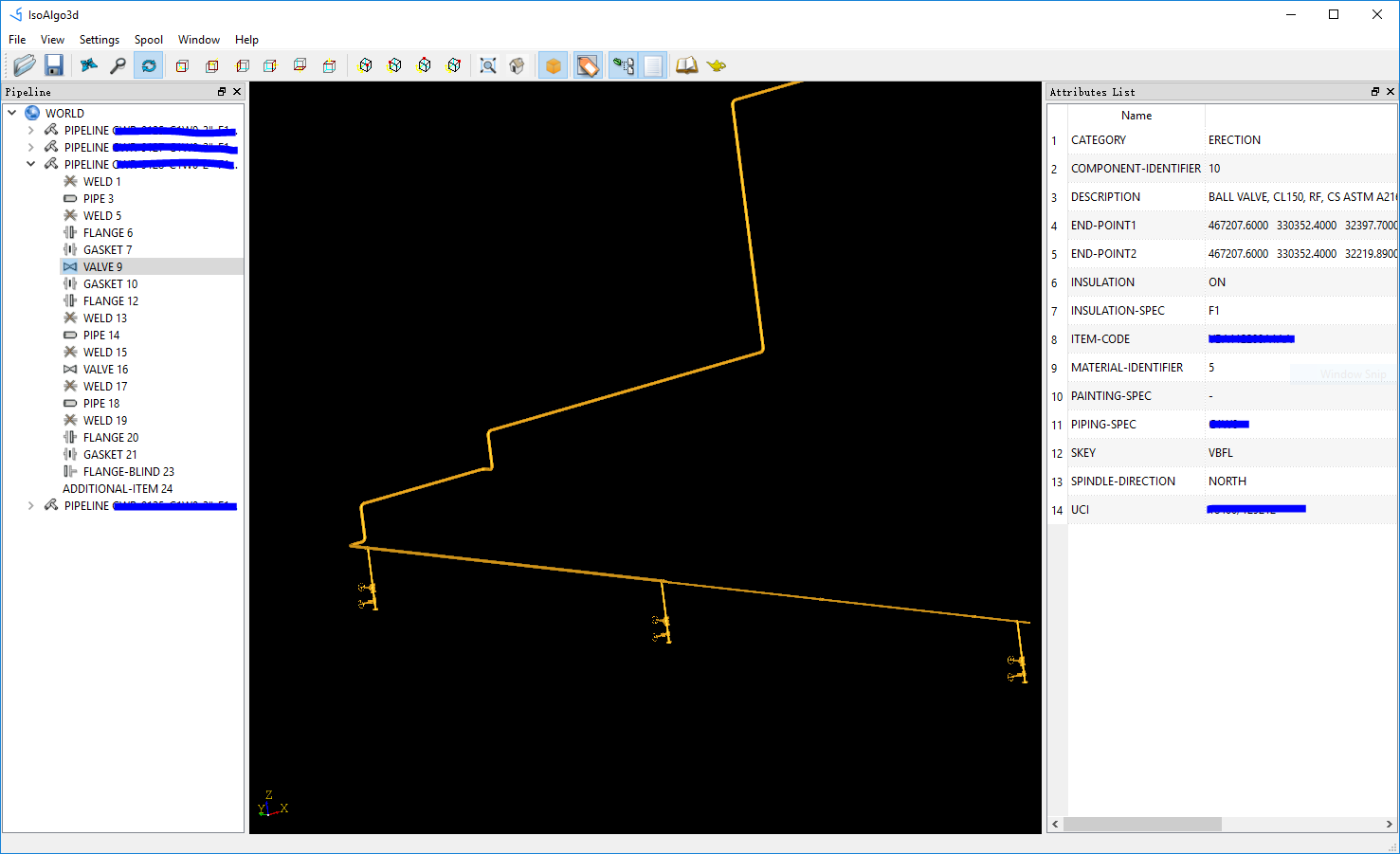

如上图所示为IsoAlgo3d显示的管道模型，通过鼠标在三维视图中选择管件，则可以同时在左边树上定位管件属于哪个管线，右边的属性窗口会显示这个管件的信息，如管道等级，材料描述、SKEY等。

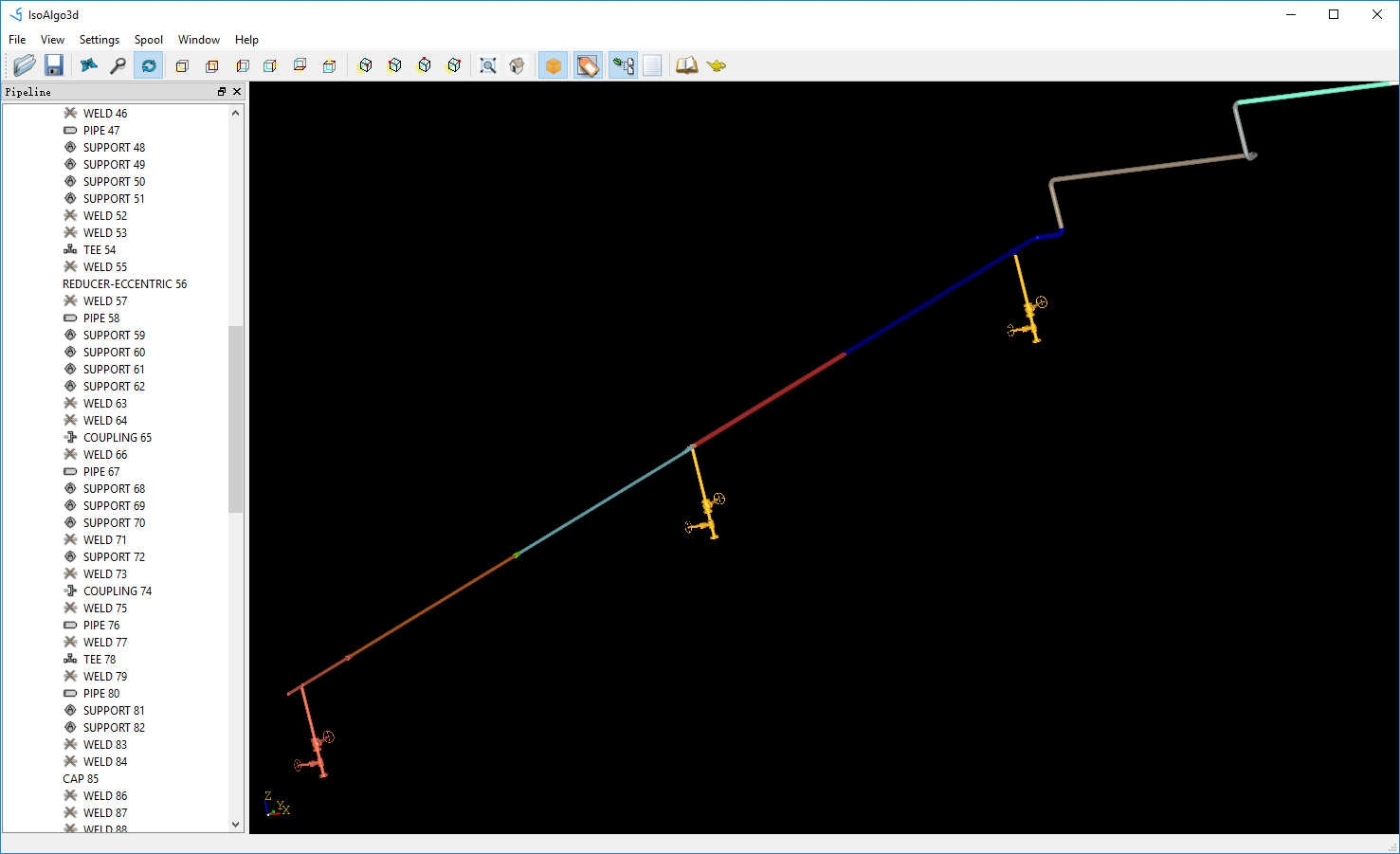

如果IDF/PCF文件中包含焊点信息，则可以根据焊点信息显示管段SPOOL，不同的管段SPOOL显示出不同的颜色：
