AutoCAD 2022版本插件开发基础教程1

不是建筑学出身，也看不太懂工程图，不过对开发 插件  还挺感兴趣的，这个教程送给龙猫小姐，希望能帮她解决工作上的一些问题。

插件开发面对的是Autocad 2022最新版，旧版本是否兼容尚未测试。本篇先写最简单的一个在 cad 打印出一行字的dll插件。

工具安装

下载安装微软开发工具VisualStudio, 点击下载VisualStudio https://visualstudio.microsoft.com/zh-hans/thank-you-downloading-visual-studio/?sku=Community&rel=16

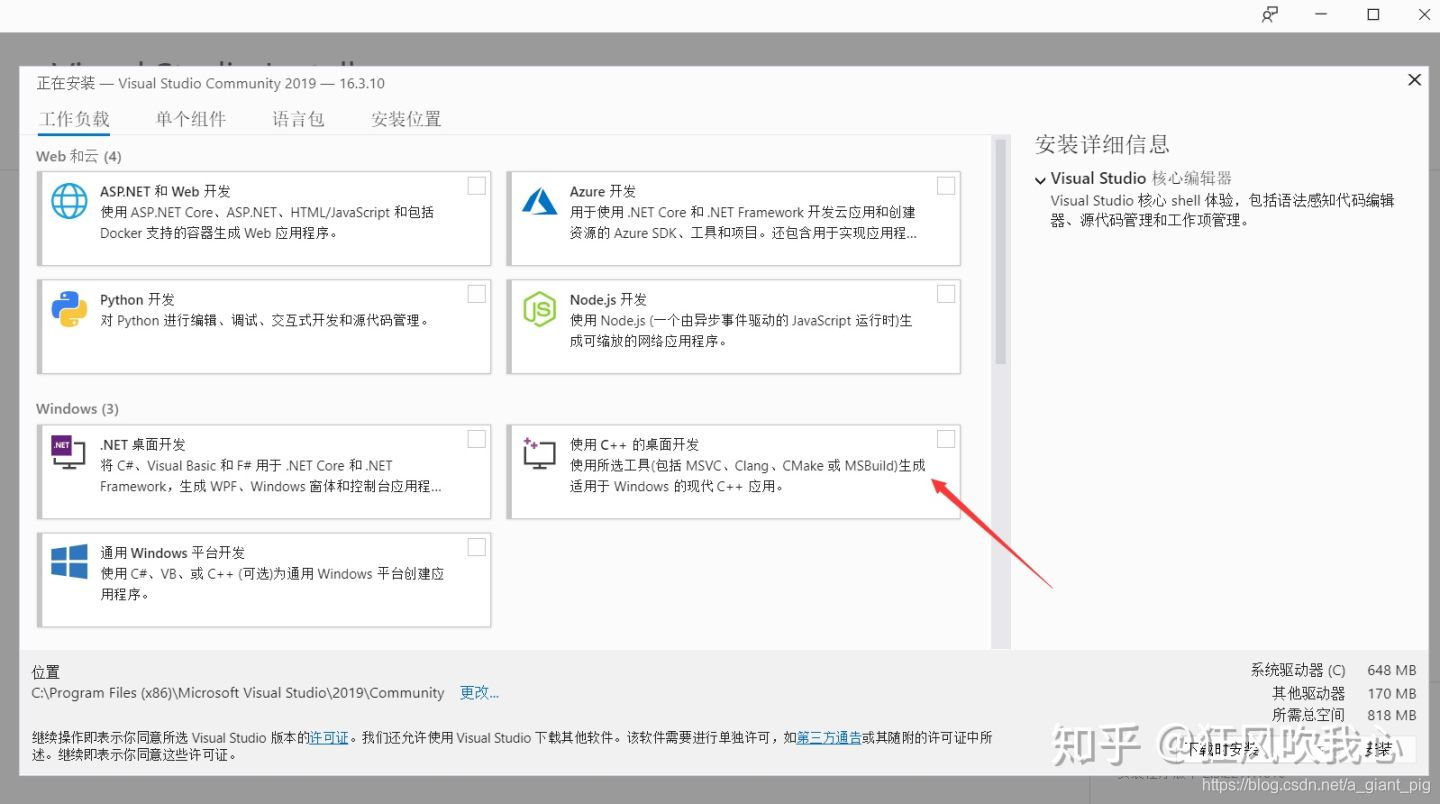

   勾选NET桌面开发。

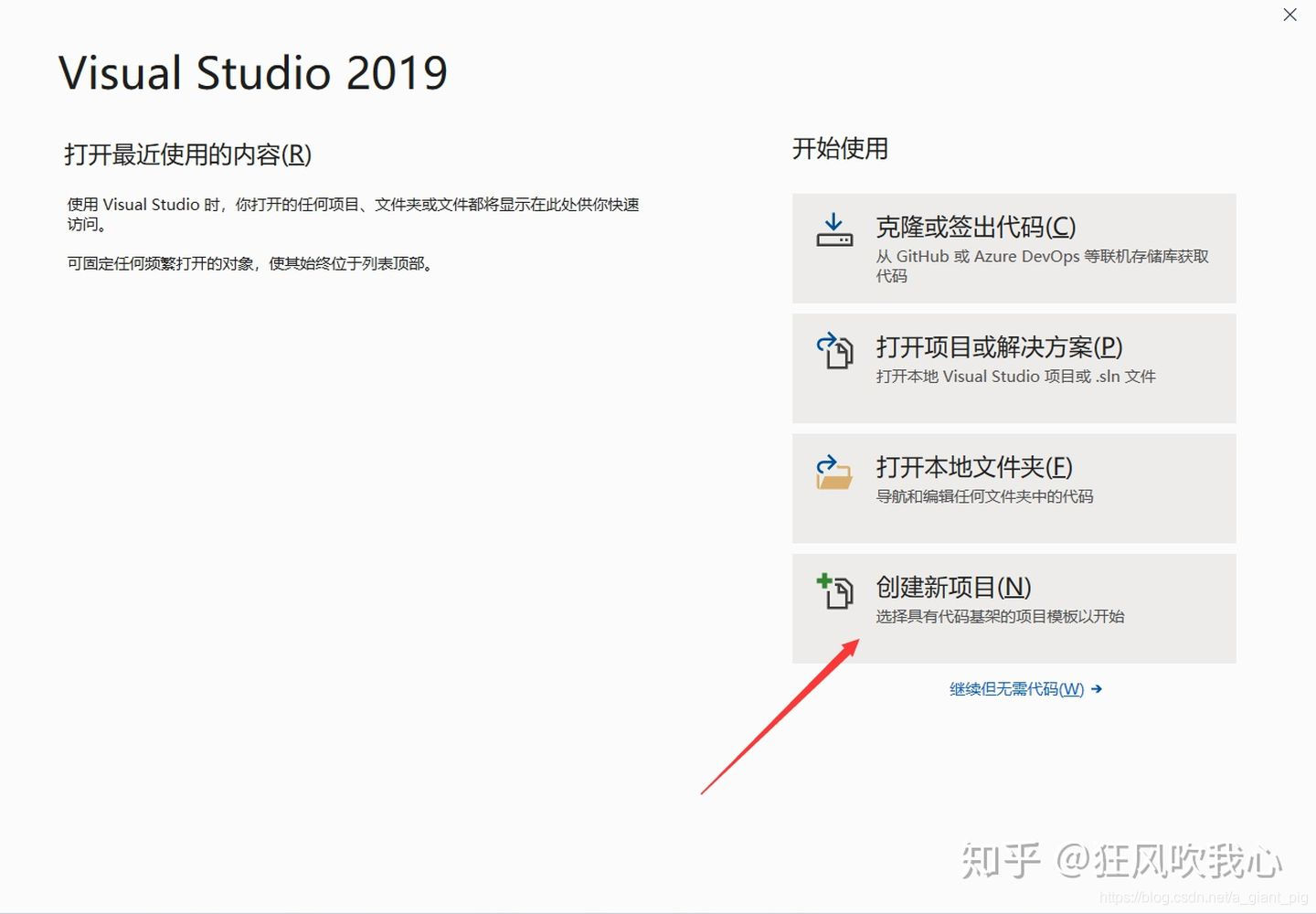

   安装完成后新建工程项目。

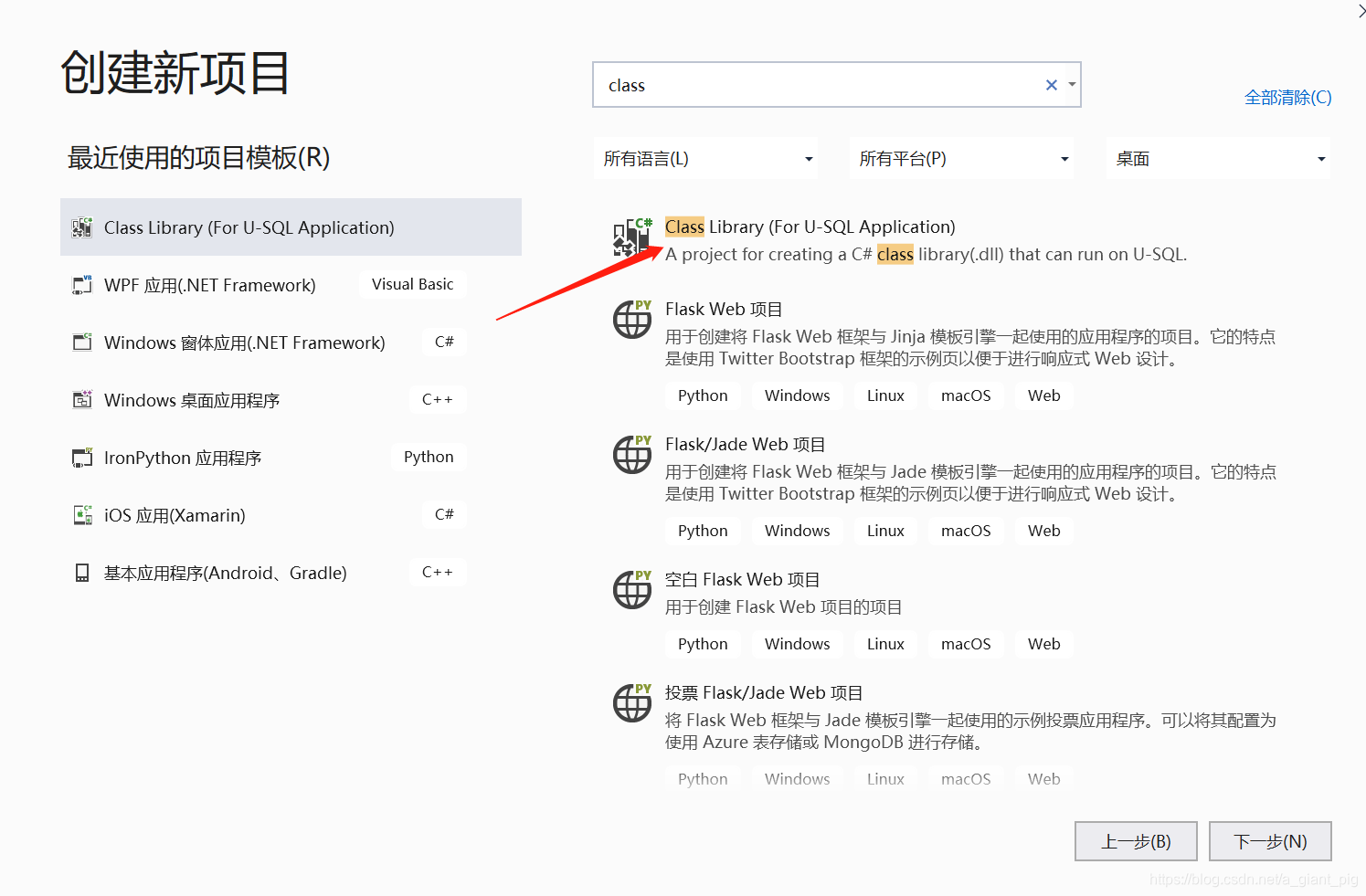

   选择class Library  项目

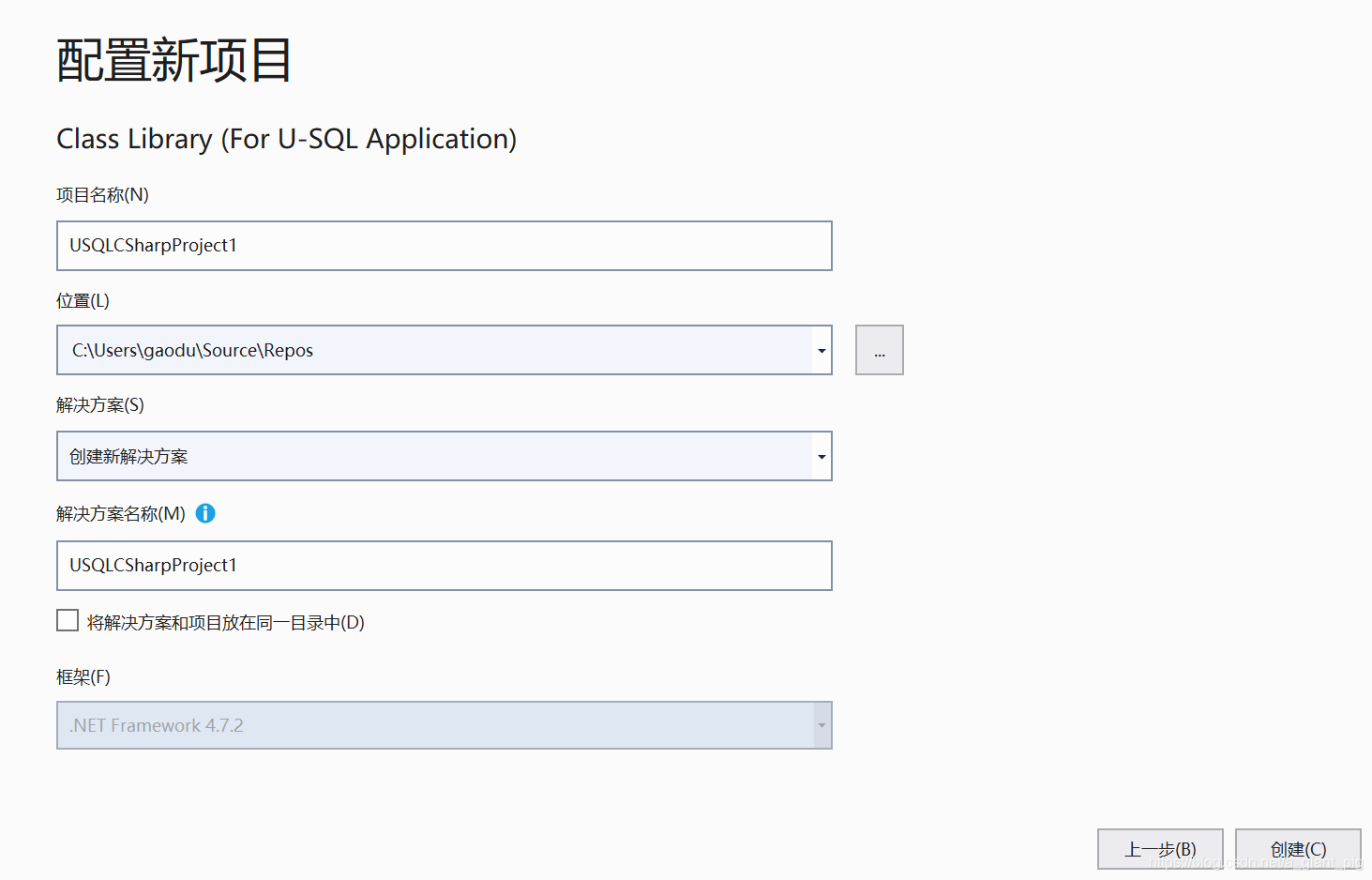

   选择一个路径并记住，之后要到该路径下面找到自己开发的dll插件位置

顺利的话软件会启动进入如下界面


   保持软件打开不动，打开Autocad 2022安装路径，找到 accoremgd.dll，acdbmgd.dll，acmgd.dll这三个dll文件，复制到你方便找到的路径比如桌面或者d盘某个文件夹。

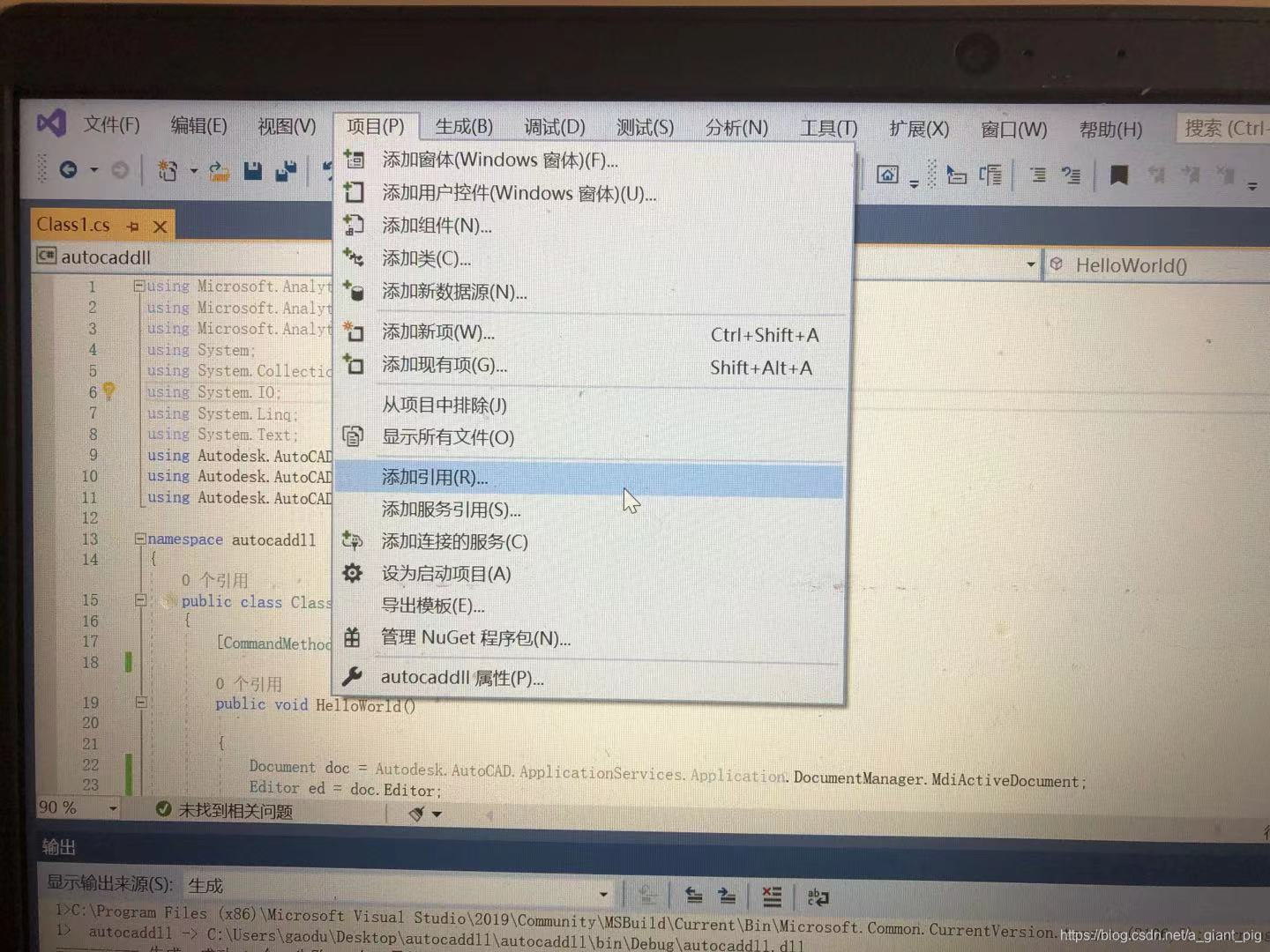

   打开软件项目菜单下面的添加引用子菜单。

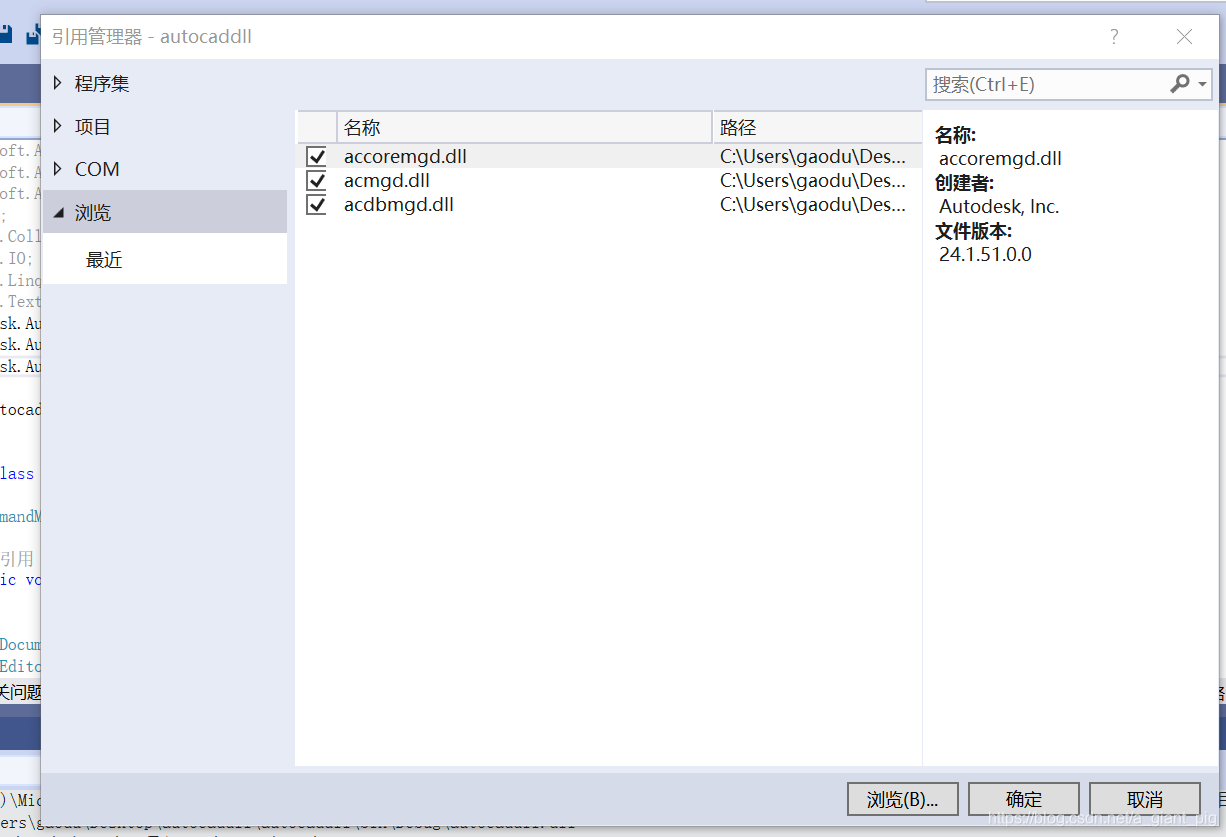

   点击浏览找到上面三个dll文件。


   点击确定完成引入。

   回到代码区界面，复制粘贴如下代码

using Microsoft.Analytics.Interfaces;
using Microsoft.Analytics.Interfaces.Streaming;
using Microsoft.Analytics.Types.Sql;
using System;
using System.Collections.Generic;
using System.IO;
using System.Linq;
using System.Text;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;

namespace autocaddll
{
    public class Class1
    {
        [CommandMethod("HelloWorld")]

        public void HelloWorld()

        {
            Document doc = Autodesk.AutoCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument;
            Editor ed = doc.Editor;
            ed.WriteMessage("龙猫小姐你好(^_^)");
        }
    }
}

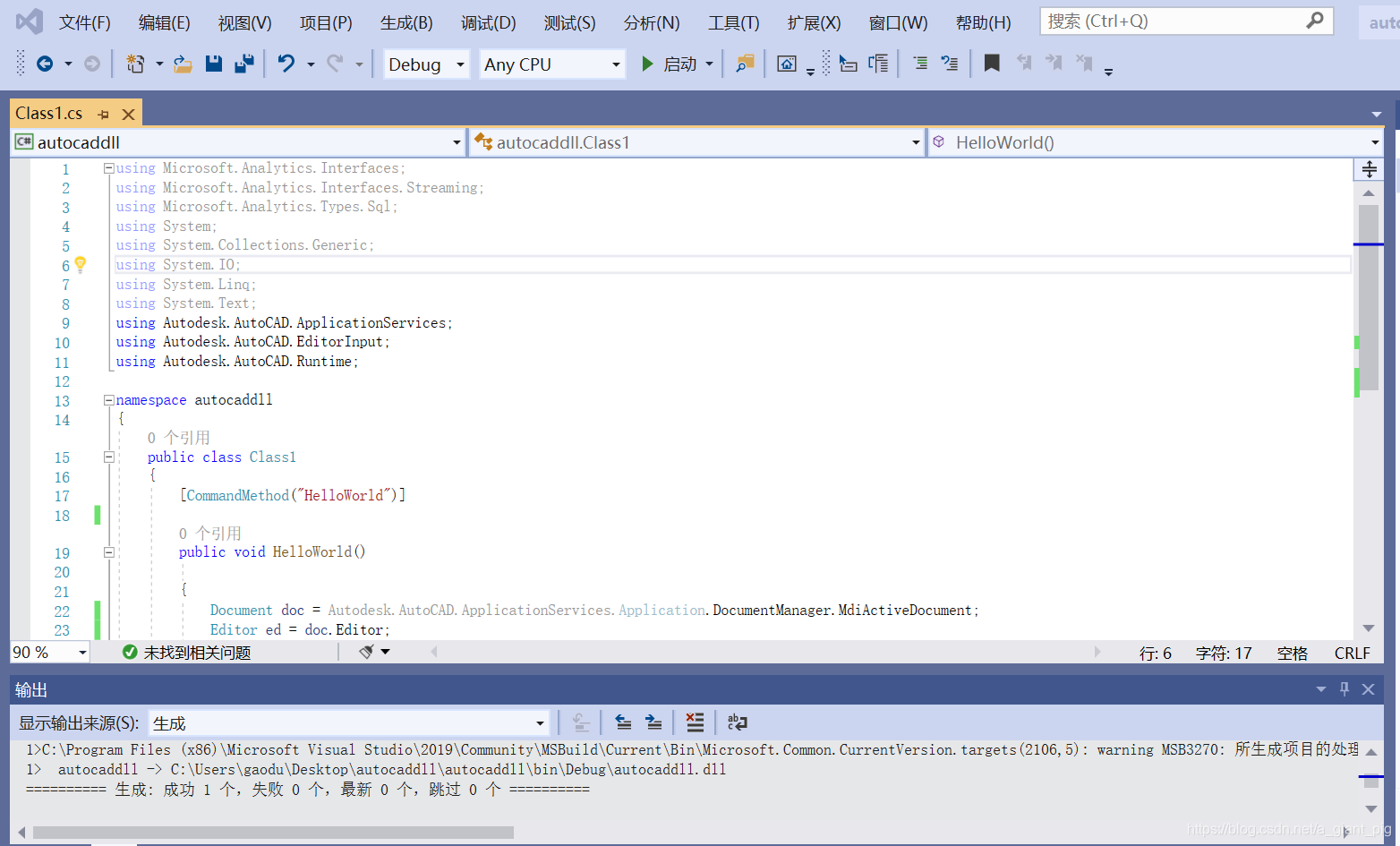

复制完成后按ctrl+B生成一个新的dll文件，在项目文件夹下bin/Debug路径下，和项目名称一样。

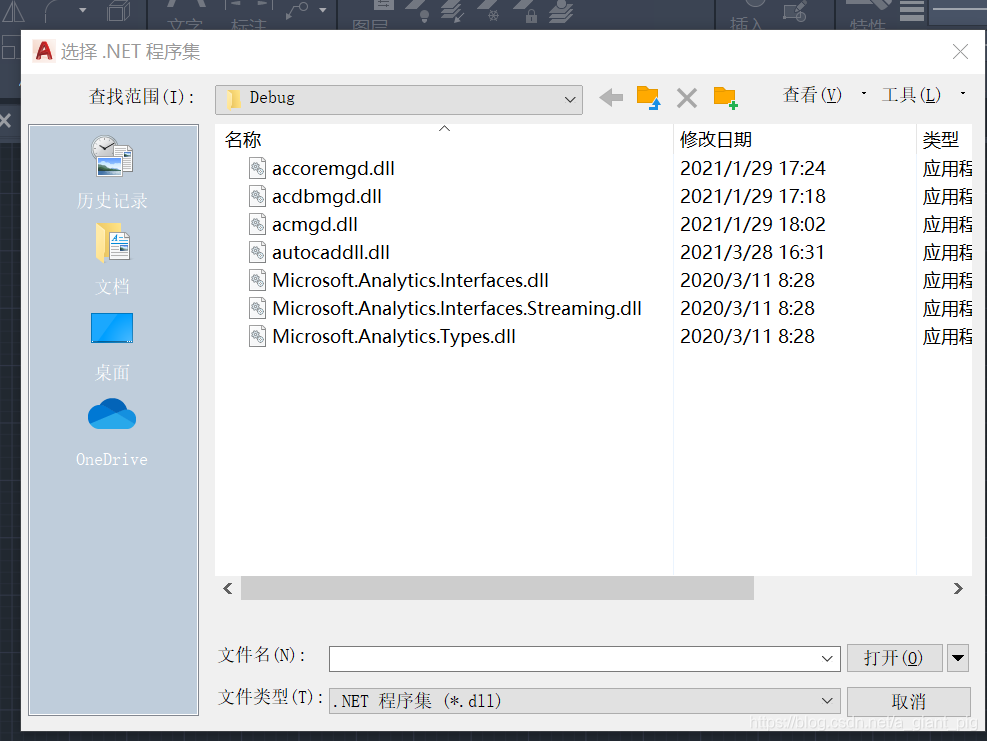

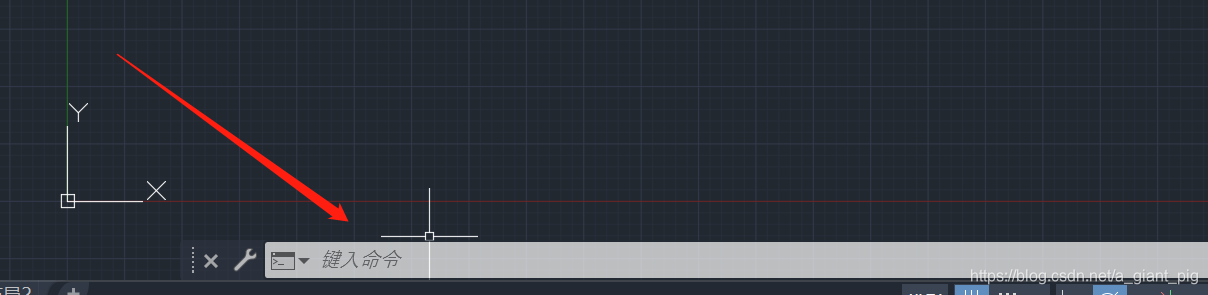

   打开cad软件，在下方 命令行  输入netload会弹出新窗口让你选择文件，选择刚才生成的dll文件。

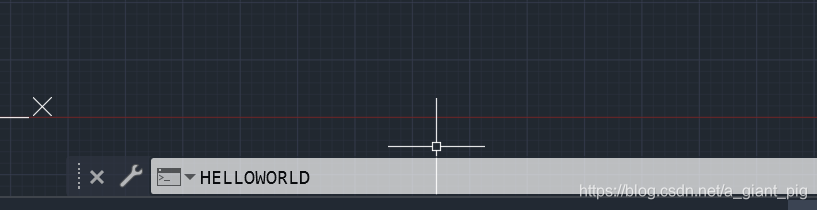

   点击打开之后插件引入完毕，再次输入helloworld并点击会执行插件命令，至此一个简单的小插件开发完成，后续会更新复杂的绘图插件，敬请期待。
