基于图层自动识别算法：在CAD图纸上快速创建Revit BIM模型（VS2022+AutoCAD2024+ObjectARX）

引言

CAD 技术将建筑师、工程师们从手工绘图推向计算机辅助制图，实现了工程设计领域的第一次信息革命。从 CAD 技术普及以来，设计成果一般都是 CAD 图纸形式表达。但是近些年来，随着建筑的复杂程度日益增加，专业间的配合更加紧密。传统的平面图式的专业配合已经无法满足日益繁复的设计任务要求。为了 解决 传统 CAD 技术存在的瓶颈与问题，BIM 技术应运而生，BIM 技术的诞生和使用被誉为建筑行业的第二次技术革命，它将多专业分别分步的绘图方式转换为共同绘图，把传统的二维空间模式转换为三维空间，更加具有立体感。BIM 设计相对于 CAD 二维设计，具有无可比拟优势，具体表现在: 可视化设计，便于业主决策，减少项目返工; 各专业协同设计，大幅度减少设计错误，提高设计质量; 可解决机电管道打架老大难问题。通过引入 BIM 技术，可大幅降低项目建造成本， 已成为建筑行业发展方向。

采用 BIM 的首要任务是建立 BIM 模型，BIM 建模目前有两条技术路线:
（1）BIM 正向设计

   项目从草图设计阶段至交付阶段全部过程都是由 BIM 三维模型完成，设计图纸是三维模型投影得到的衍生品。目前，限于 BIM 技术发展的现状和设计人员掌握 BIM 技术的程度，BIM 正向设计的全面推行将是一个漫长的过程，在这个过渡过程中，BIM 正向设计和 BIM翻模两种技术路线将长期并存。
（2） BIM 翻模

   先完成施工图，然后根据施工图再建立三维模型。BIM 翻模主要应用在设计阶段还是采用传统的 CAD 图纸，在施工、运维阶段想应用 BIM 做深化设计与管理，或者是存量建筑的 BIM 化，CIM ( City Information Modeling) 的数据快速积累等场景。现阶段多数设计人员进行 BIM 翻模还处于手工阶段，存在大量的繁重的重复性工作。BIM 建模效率低下成为其推广使用最大障碍之一，如何提高 BIM 建模效率是当前急需解决问题之一。现在市面上众多 BIM 软件中，其中要数 Aulodesk Ｒevit 系列软件可扩展性最好，应用程序接口较为完善。基于 Ｒevit 平台二次开发，实现从 CAD 图纸到 Revit 快速翻模。

开发环境 VS2022 + AutoCAD2024 + ObjectARX 环境搭建

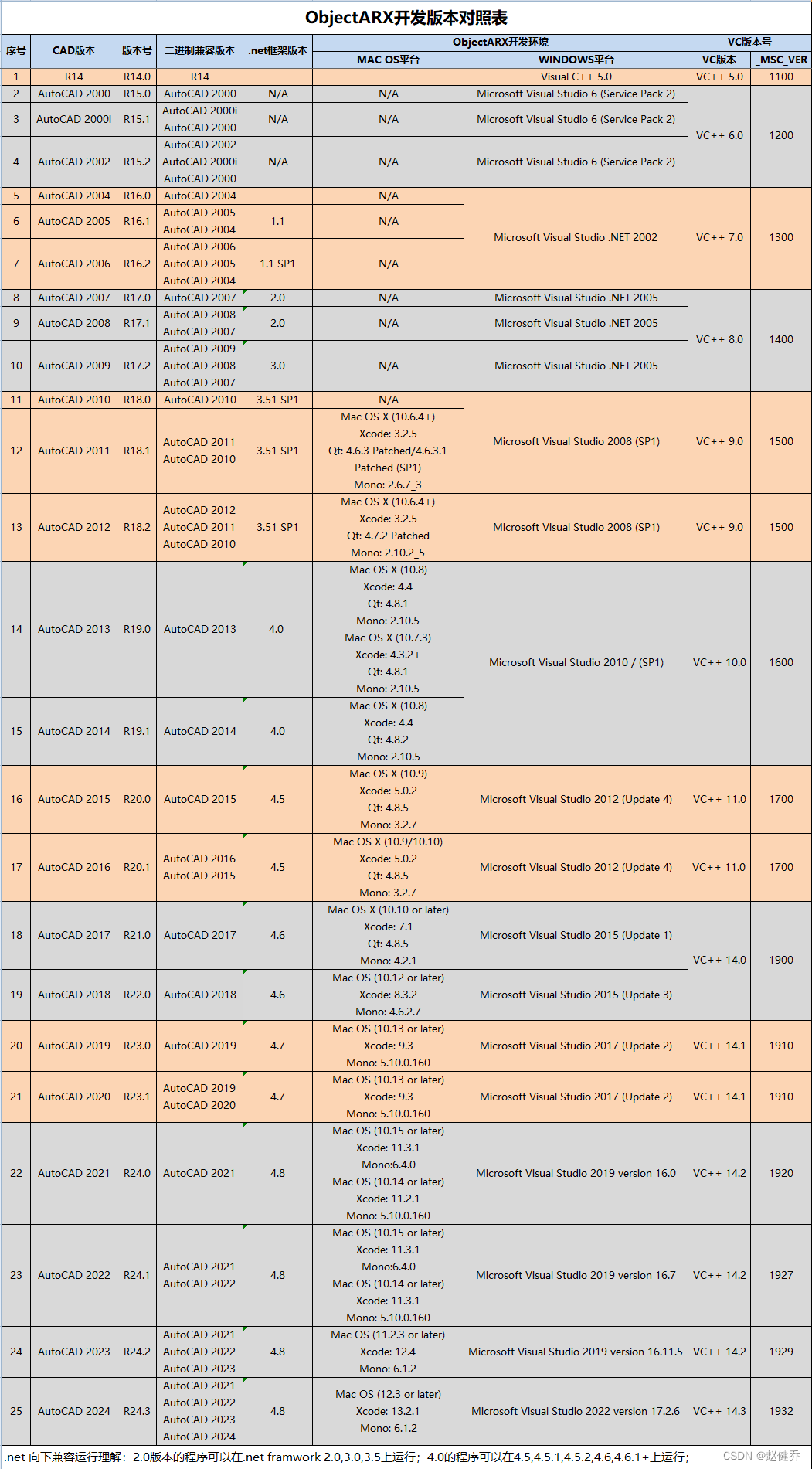

CAD 二次开发包 ObjectARX SDK

ObjectARX是AutoDesk公司针
