最近在学习机械臂的相关知识，发现买的六轴机械臂的代码不太好用，而且不太符合自己的实际情况。因此学习PCB的相关知识，打算自己画一块基于STM32F103C8T6主控芯片的PCB设计板，后期会开放原理图和PCB的设计板，欢迎大家一起交流学习!

AD的基础知识

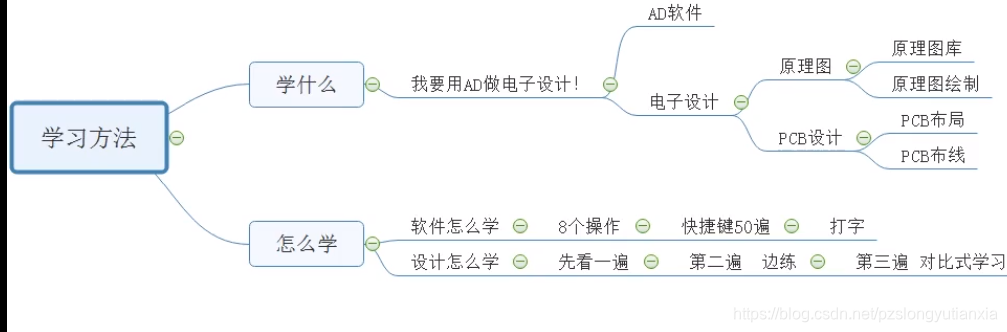

1.学习方法

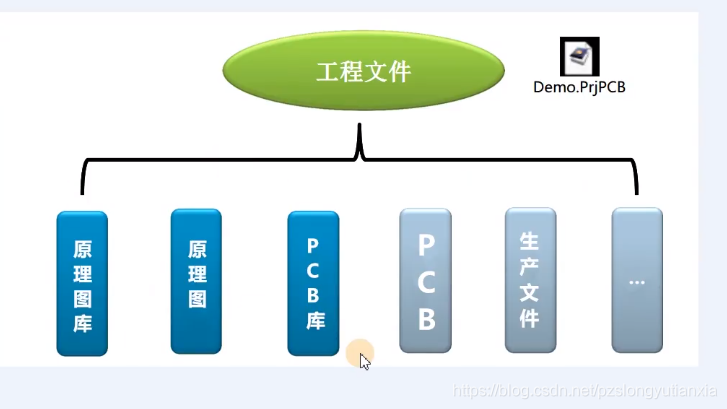

2.工程文件

PCB库就相当于一个PCB模板进行一个嵌套。

3.元件符号

元件的边框、管脚名称、元件名称、元件组成说明（管脚的序号和名称一定要一一对应）

电阻 和电容模型的讲解

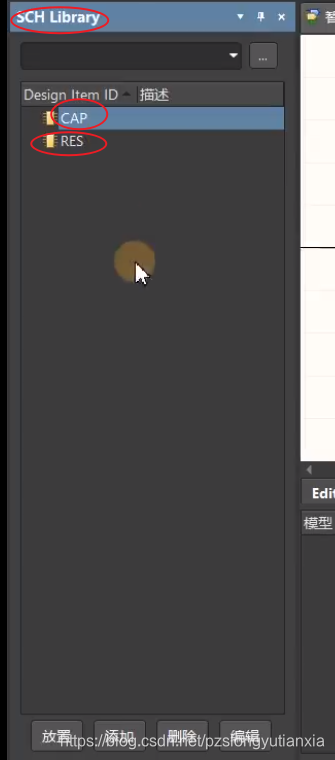

• 注意要先创建元件库（SCH Library)，RES为电阻，而CAP为电容


电阻

• 管脚 管脚有电气属性，有四个小点。

• 可以使用Tab键进行属性编辑（名称，管脚号，管脚形状等等），Enter来确定
• 默认放100mil，按住shift键对其进行复制拖动

• 元件说明(Description)：可以进行隐藏 name–>生产商 url–>链接 comment–>元件的属性（电阻值），即型号 footprint(封装）：0402R。可以等到原理图画完了后面在进行添加 Designer:R?（电阻)

电容

• Designer:C?

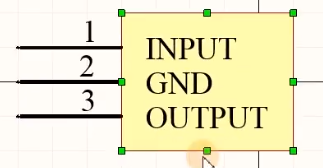

IC模型的绘制（芯片）

添加IC的型号：使用矩形进行绘制**

• 放置管脚–>使用tab键对其进行设置
• 移动（框选所有）–>按MS键
• Designer:U?
• 双击管脚号可以跳转到对应的Properties中进行更改
• Designer Item Ihttps://www.gofarlic.com代表的是元件的型号
• Comment直接填写芯片的型号。如LM2633的型号为2633
• 按P键进行一个管脚的放置
• 管脚名称位置

注意：

• 命名的时候如果有/则需要在name中添加\
• 快捷键来源： 使用的是下划线的组合方式进行e.g.TC A+L为左对齐 A+R为右对齐等等 自定义的话，右键然后对其进行设置，根据自己的需要进行设置

排针 类  创建（座子）

• 显示管脚号（名称可以隐藏，但是管脚号不建议隐藏），管脚号和PCB的一一对应。

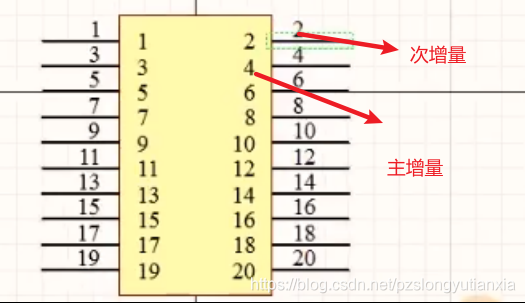

• 排针的管脚比较多，使用阵列式粘贴来对管脚进行批量的粘贴 选择一个管脚：CTRL+C复制，然后在编辑菜单栏中设置粘贴阵列
• 排针Designer:J?

光  耦及二极管的创建

二极管

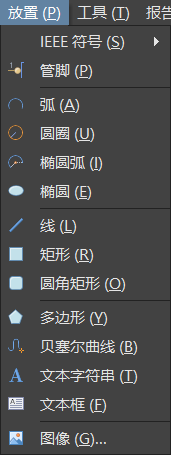

• 二极管:先使用多边形工具进行边框的绘制，之后设置边框（颜色和大小）。之后再使用多边形工具绘制矩形（双击属性进行内部颜色的设置）。

• Designer:D?

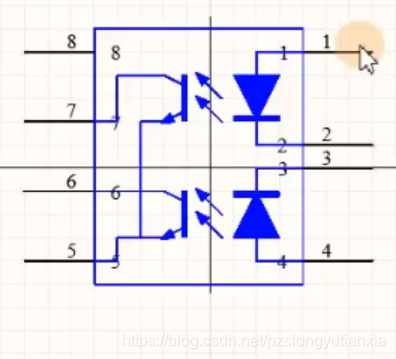

光耦

• 箭头是使用线条进行绘制

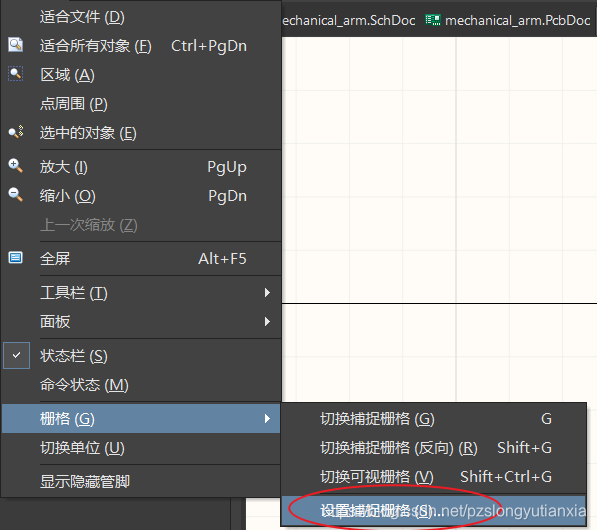

• 通过设置格点可以来进行相关的调整
• Designer:U?

注意：可以调整为20mil进行绘制，镜像：在复制的情况下，按y使得镜像。在格点相同的情况下可以对齐

4.使用现有的模型进行一个调用

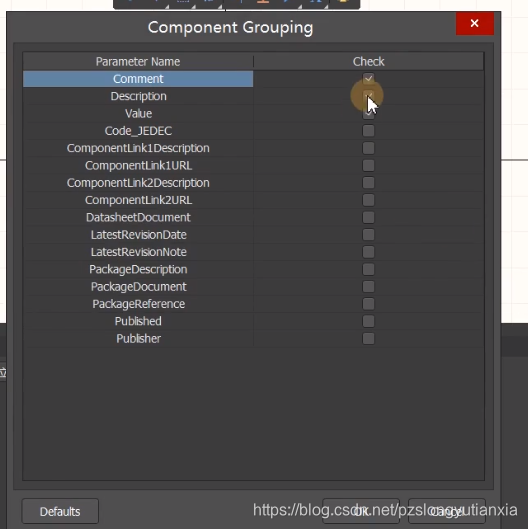

• 在设计–>生成原理图库中，使用生成原理图库，生成元件模型. 该图的含义是默认的归类为一种的元器件模型

• 使用一个原理图库中的一个或者多个元件的话，就直接对其进行复制粘贴就行。

5.元件的放置

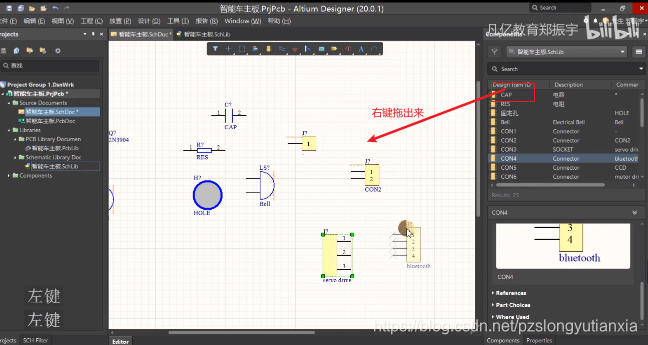

• 打开元件库对其中的元件进行放置。在左下角有放置进行放置元件到原理图中。也可以打开Component对元件进行一个拖拽


6.器件的复制和对齐

• 原理图的大小调整：点击边框选择大小调整大小。e.g.调整为A3纸
• 移动元器件：M+S移动元器件；按住空格进行一个旋转摆放
• 绘制的时候将元器件大体的进行一个摆放到具体的位置。 使用shift+空格进行切换线的形状，如直角转换为平角。
• 若原理图库中未有元器件的话，可以自行地创建一个元器件。之后再进行一个添加。

7.导线和Netlabel的添加

• 导线：CTRL+W(具有电气属性的线和普通的辅助线不一样)
• 按退格键可以对多余的导线进行一个去除。
• 网络标签：Netlabel的添加—>相当于给某些元器件或者管脚绑定名称
• 一般情况下在原理图库中对元器件进行更新，然后再更新原理图库。

8.Value值的核对

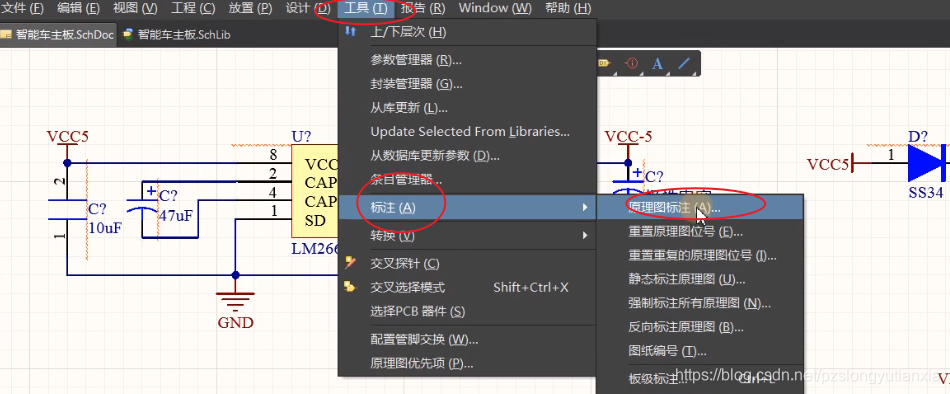

• 编辑位号：从左往右，从上往下进行编号。可以自动地进行变更位号，通过自己设置起始的位号。–>表示的是该元器件所在的位置。最后还要通过自己进行一个修改和原理图上的位号一一对应

• 极性，标号，Value值，连接属性，网络标签都要进行检查
• value值代表的是元器件的值的大小，要根据实际情况进行检查、调整

9.封装的统一管理：原理图与PCB板的映射

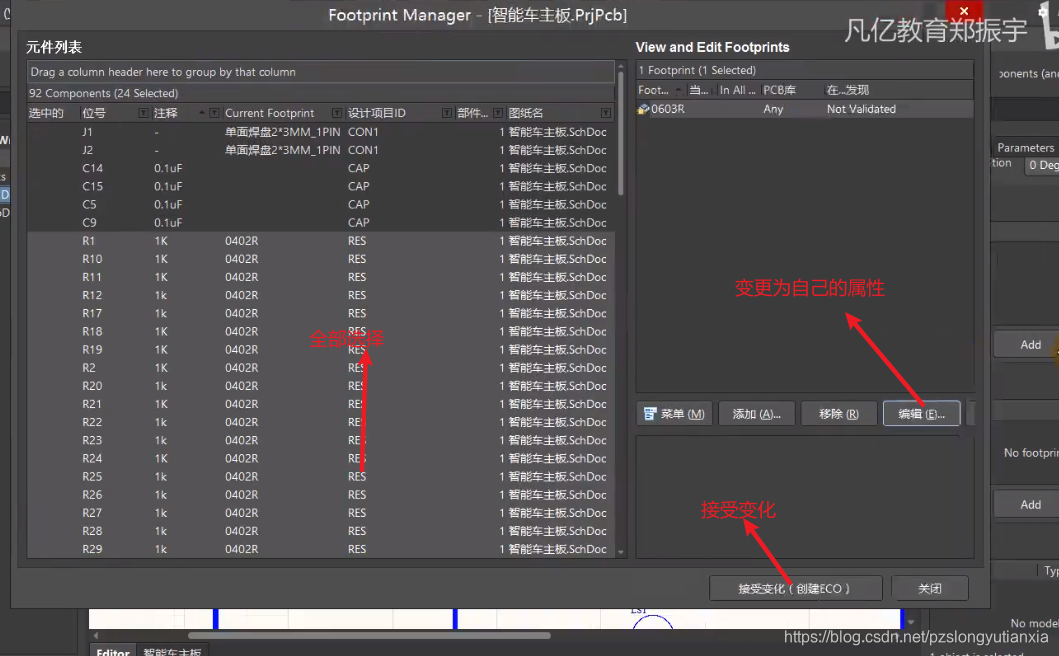

通过封装管理器进行一个变更。

• 在添加栏统一更改封装

• 根据boom表格对封装进行填写

10.原理图的检查、编译

• 检查错误 常见的错误类型以及工程的错误 可以在封装管理器中查看缺失的值（排序看序号） 网络悬浮：网络的位置未正确摆放 单端网络(one point net work):两个相同的网络标签的时候要连接到一起。单端网络不一定有问题，根据实际情况决定。 消除单端网络

11.常见的CHIP的封装（电阻、电容、SOT、二极管）

• PCB封装：电子设计图纸和实物之间的映射体，具有精确的数据要求

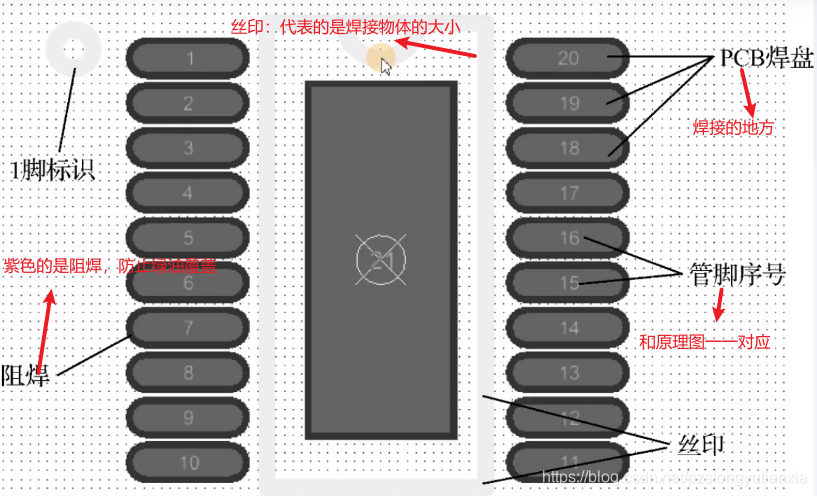

注：1脚标识是表示器件的正反方向。阻焊的铜是露出来的，用来焊接的焊接，焊盘一定要有阻焊。

• 焊盘的选择

• 丝印


12.常见的IC类封装

• 阵列粘贴
• 通过X/Y的偏移量进行元器件的移动。
• E+K进行一个丝印的裁剪

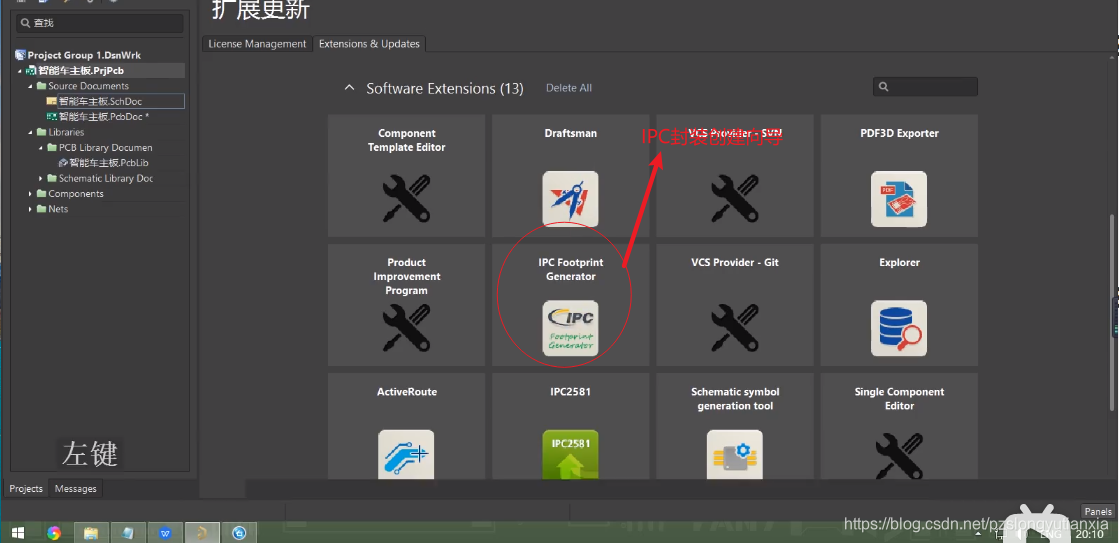

13.利用IPC向导快速创建封装：创建好2D和3D图像

• 在扩展程序中下载



14.常用的PCB封装直接调用

• 生成PCB库：将我们的PCB板子，直接使用DP来进行一个生成PCB模型。可以直接使用PCB的库。
• 在PCB中进行Ctrl+c之后在元器件的列表中进行Ctrl+v(不要在我们的页面进行Ctrl+v)

学习心得：关于AD中的基础知识可以快速的看一遍，然后进行实战练习，在实战中发现错误、获取新的的知识！

以上是AD软件的基础用法，下一篇文章会出关于实战AD中需要的基础知识。顺便在这里cue一下一个关于AD的基础视频，讲的非常详细Altium Designer 20 19（入门到精通全38集）四层板智能车PCB设计视频教程AD19 AD20 凡亿教育
