Adams中导入SolidWorks模型后更改坐标系到指定平面

SW的模型导入到Adams

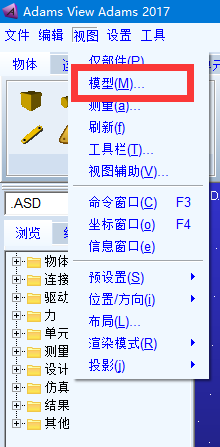

    对于刚接触Adams的小伙伴来说，能把 SW 的模型成功导入到Adams，但是在导入之后并不是每次都能直接看到模型，这时就需要点击菜单栏中的视图项，在下拉菜单中点击模型即可看到导入的模型。

  图1

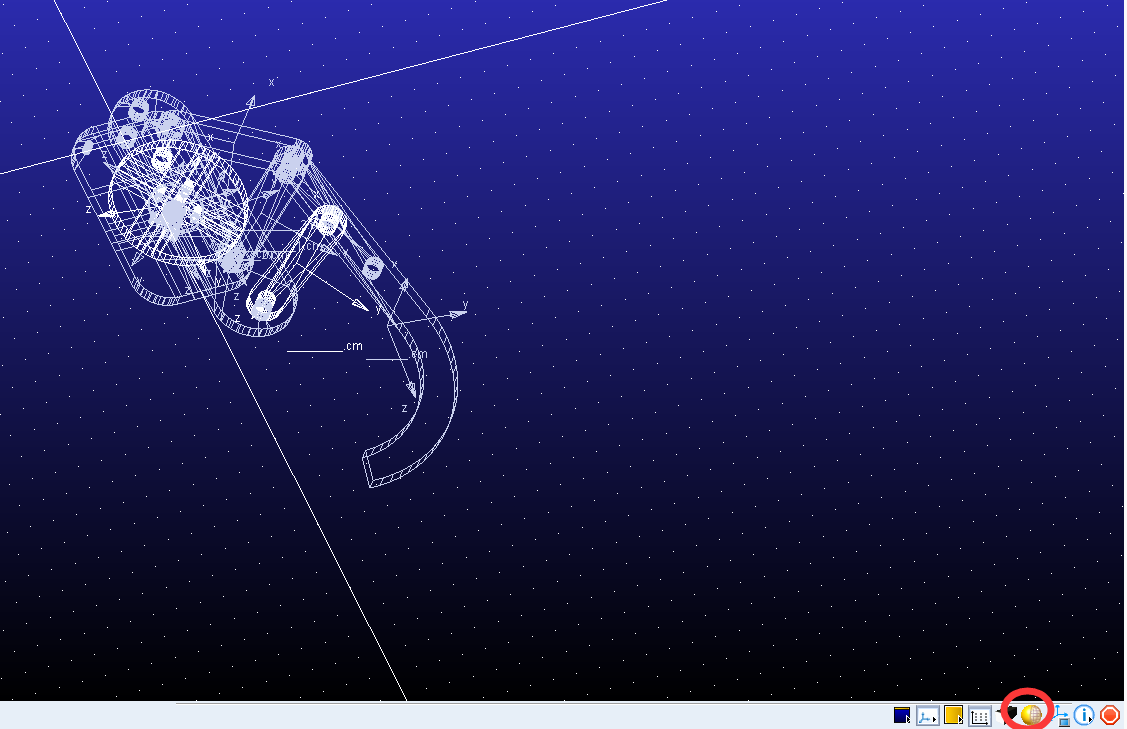

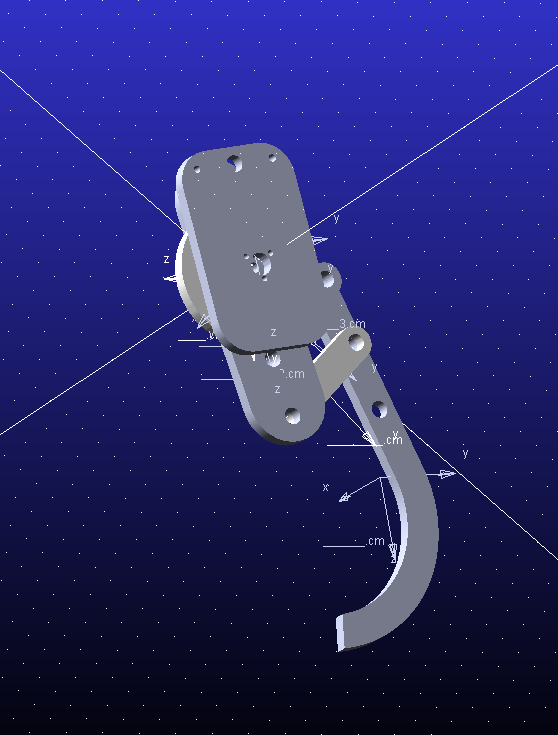

    导入的模型如果不是实体看起来不舒服的话，可以点击右下角的黄色小球即可切换为实体模型视图,

  图2


  图3

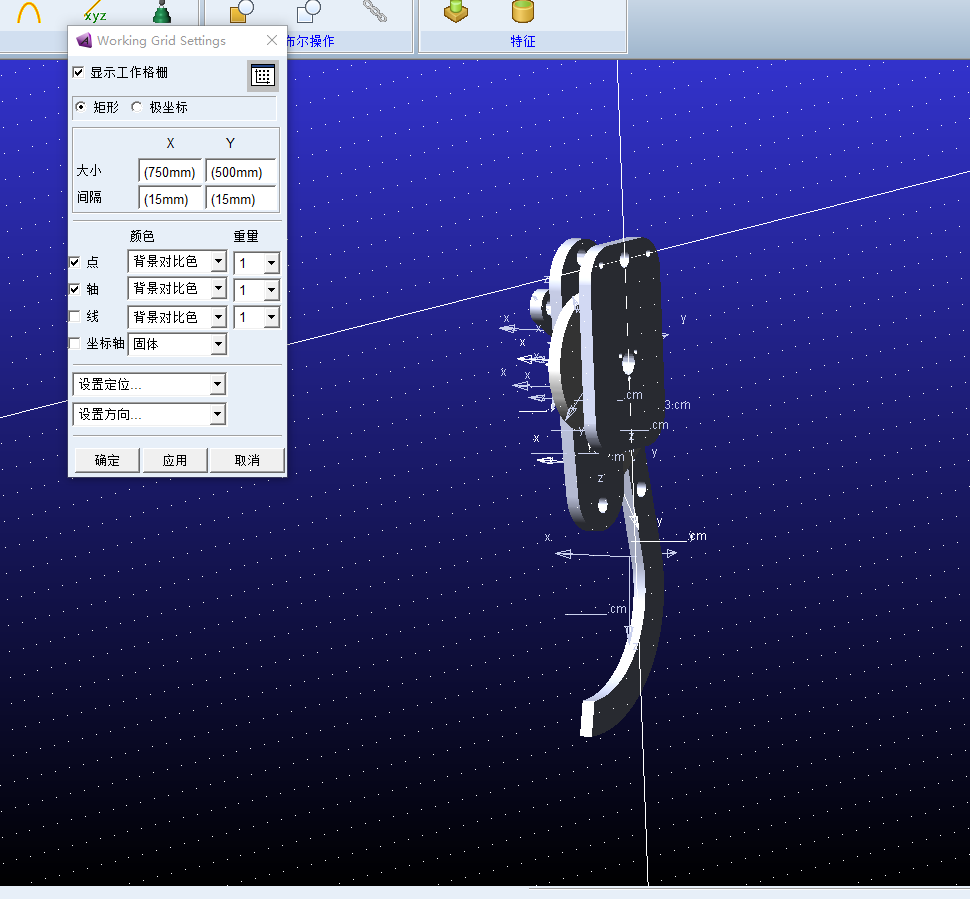

    模型导入完毕就需要添加约束，再进行 仿真 。添加约束时又需要垂直栅格，也就是需要添加约束的构件平面需要平行于工作平面，但是导入的模型没有平面是平行于工作平面的怎么办呢?如图4。

   ​

  图4

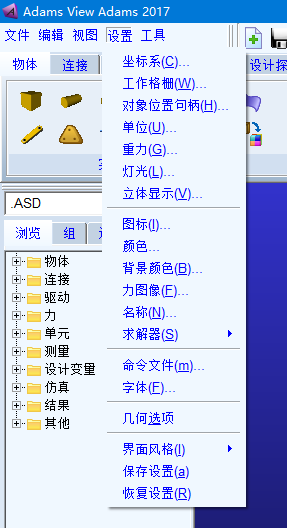

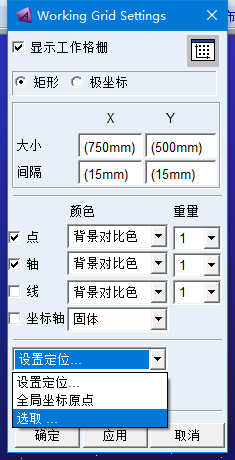

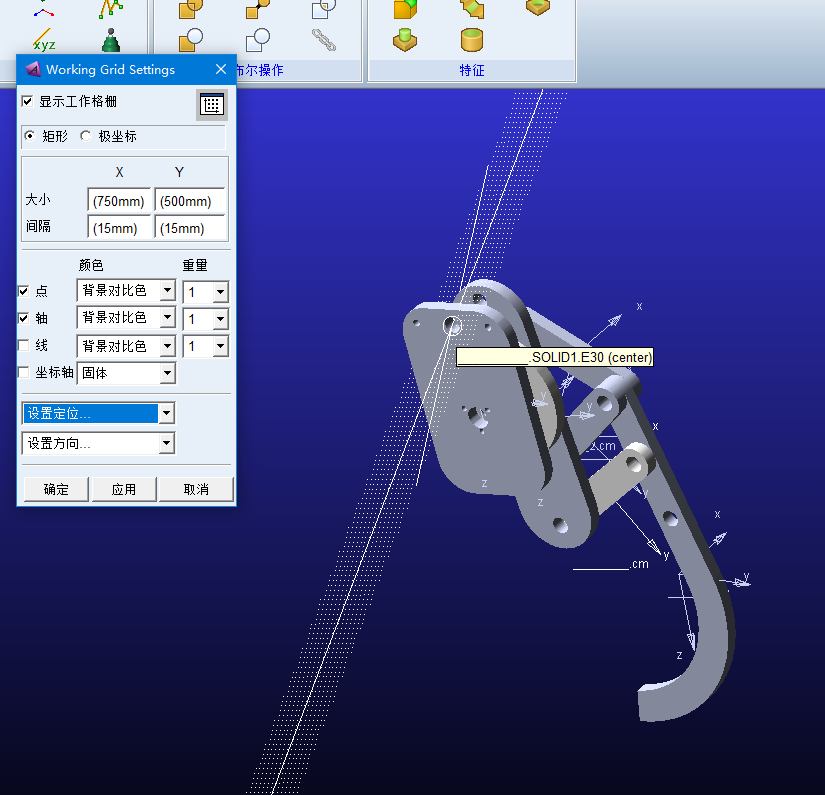

    莫慌，菜单栏点击设置，下拉菜单选择工作栅格，弹出工作栅格设置框，首先点击设置定位，选取 坐标 点，选取需要添加约束的平面上任意一点作为坐标原点，我选择某一构件的圆心，如图7

  图5


  图6


  图7

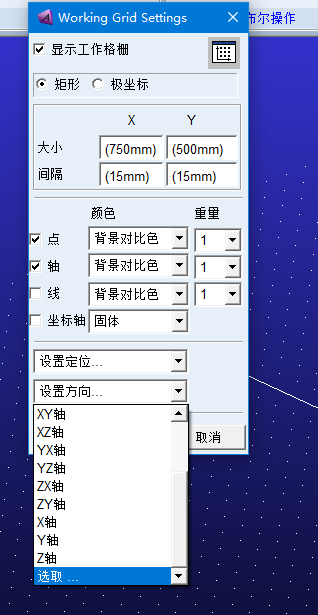

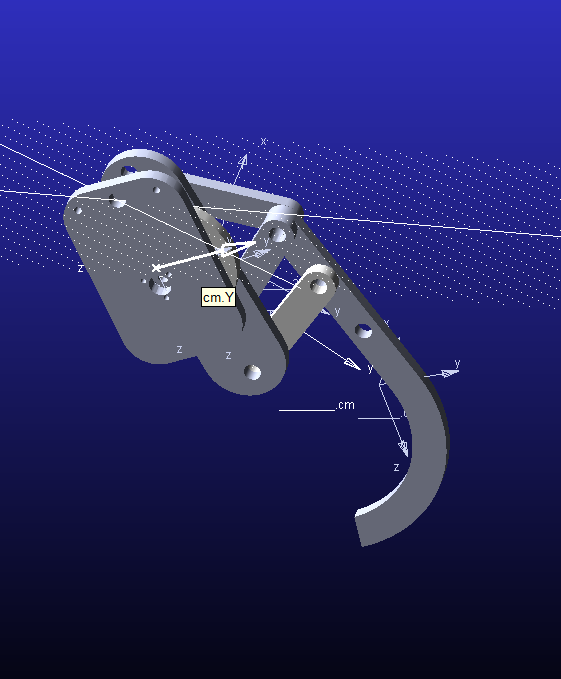

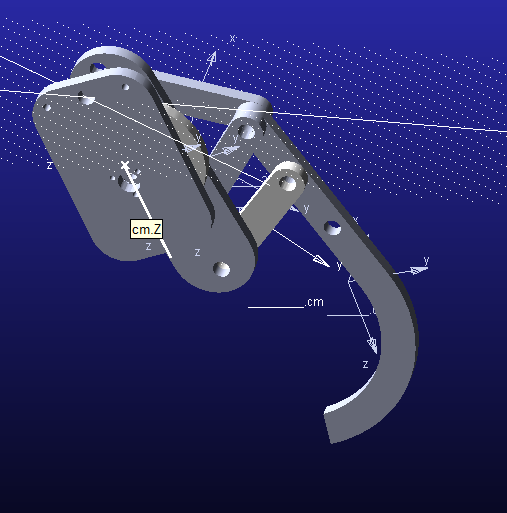

    坐标原点选取完成后，点击下方的设置方向，下拉菜单中选择 XY 轴，然后鼠标来到构建的平面上，移动鼠标，当出现cm.Y的箭头，且箭头平行于构件平面时，如图9，点击左键，一个方向确定完毕，继续在构件平面上移动光标，当出现cm.Z的箭头且平行于构件平面时，如图10，点击左键，即可看到一个平行与构件平面的工作平面已经出现，如图11，至此就可以开心的添加约束，然后进行仿真了。

  图8


  图9


  图10


  图11
