SolidWorks装配体及约束快速导入Adams

常见的将SolidWorks模型导出为ADAMS可以接受的 文件格式  parasolid（*.x_t）进行仿真，具体操作方法可以参考Mr.YunLong的博客，接下来主要讲解的是快速将SolidWorks装配体及约束导入Adams。

在使用 SW 的过程中，发现其自带的motion插件具有强大的Adams兼容能力，可以说与Adams一母同胞，其可以直接导出.adm后缀的Adams工程文件，绝大部分配合如：重合、平行、同轴心、对称等都能被自动的转化为Adams可以识别的约束或副，甚至弹簧、阻尼、重力、材质、转动惯量等也能一一对应地导入到.adm工程文件中。

   1.SolidWorks模型准备

首先要有一个SolidWorks模型，将需要的配合弄好，在SolidWorks中的配合会自动转成Adams中的约束，这个转化基本上不会有问题但是需要注意的是，我遇到的情况是SolidWorks中添加了配合，但是压缩了，这是在SolidWorks中这个配合不起作用了，但是导出到Adams时这个约束还在，还是会起作用，因此最好把不要的约束删除。

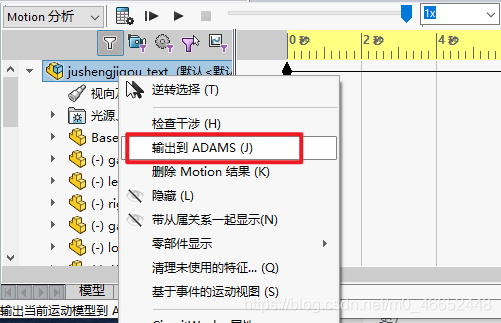

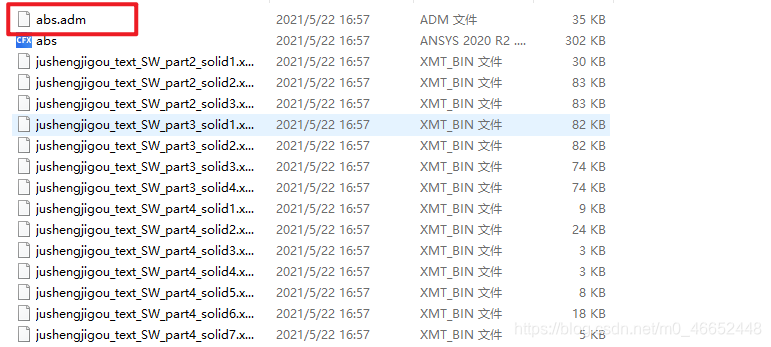

   配合好以后，进行motion仿真，不需要添加任何的 驱动 ，直接点击计算。一般motion没有默认打开，因此可能需要手动打开。在运动算例中切换到motion，设置一个计算时间（不然不能计算），点击计算，SolidWorks就会进行仿真。SolidWorks的仿真结束以后，在运动算例里面可以查看自由度，可以选择去除无用的约束。在运动算例里，右键装配体，可以选择导出到Adams，就可以生成一个.adm文件

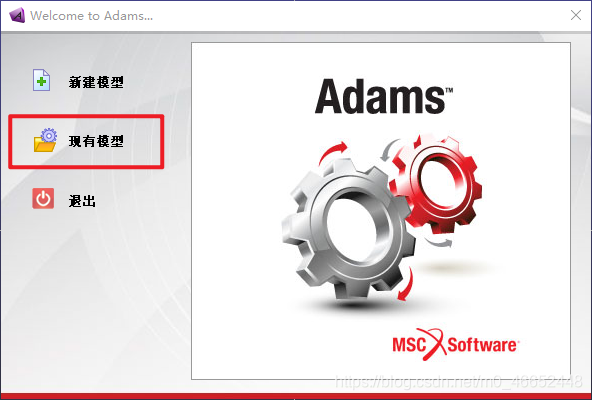

生成的是Adams可以识别的数据库，选择.adm通过Adams打开。

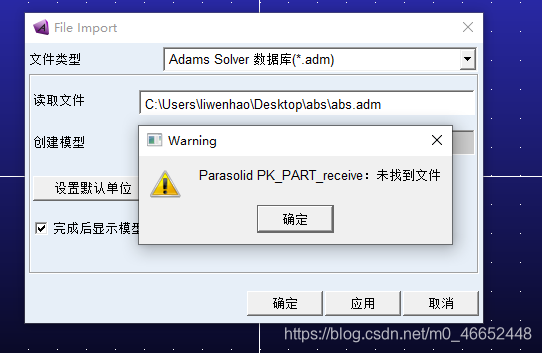

要是通过导入模型，会出现以下报错

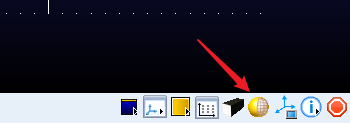

导入模型后选择以下按键，将线框模式转换成实体模式

但是由于没有在SolidWorks motion中设置驱动和其他受力条件，导入后的模型只有运动副没有驱动，需要在ADAMS中手动设置驱动，然后仿真模型，后处理。

如果能在SolidWorks motion设置好这些驱动和其他受力条件，然后导入ADAMS后只需要修改驱动函数就行，直接仿真开始后处理。
