Python语言在Abaqus中的应用：2.2.2 Abaqus脚本接口数据类型（数组、布尔类型和序列）

Abaqus 脚本 接口的数据类型分为：
1、符号常数（symbolic constant）
2、库（repository）
3、数组（array）
4、布尔类型（Boolean）
5、序列（sequence）

前一篇文章讲述了符号常数和库

   本篇来讲一下其余三个数组、布尔类型和序列
一、数组（arrays）

   数组是一个被索引的容器，与序列中的数组类似。

   如：节点数组：MeshNodeArrays、单元数组：MeshElementArrays

二、布尔类型（Booleans）
Python语言中的布尔类型为<type ‘bool’>

   布尔类型定义了两种布尔值：True和False

   Abaqus脚本接口中也定义了布尔类型的对象（Boolean objects）

   由符号常数对象（SymbolicConstant objects）派生而来，其值为ON和OFF

   如：noPartsInputFile是Model对象的成员，它表示是否将部件和装配件信息写入INP文件，类型为<type’AbaqusBoolean’>

   布尔类型的使用方法和符号常数的类似，由于布尔类型包含判断关系，可以用来测试布尔类型的值

   如：视口对象中包含成员titleBar，它属于布尔类型，用来确定是否显示标题栏

if vp.titleBar:    #vp代表一个视口对象
	print("The title bar will be displayed.")

第1行代码判断vp.titleBar是否为正，如果判断结果为ON，则执行第2行代码

   编写脚本时，读者一定要避免出现不确定的布尔值

newModel = mdb.ModelFromInputFile(name = "beamTutorial",
inputFileName = "Deform")
newModel.setValues(noPartsInputFile = False)
print(newModel.noPartsInputFile)

第1行代码调用构造函数ModelFromInputFile创建名为beamTutorial的新模型，并赋予给变量newModel

   第2行代码用方法setValues设置noPartsInputFile为False

   第3行代码输出noPartsInputFile的布尔值

   第4行代码输出结果为OFF，但是代码中尾明确表示是否写入部件和装配信息，阅读脚本时容易引起混淆

   为了避免出现混淆现象，可以根据不同的布尔值，使用分支判断语句执行不同的代码，测试布尔值应该避免出现0、OFF或False等特征值

if newModel.noPartsInputFile:
	print("Input file will be written without parts and assemblies")
else:
	print("Input file will be written with parts and assemblies")

第1行代码判断newModel.noPartsInputFile的布尔值，如果判断结果为ON，则执行第2行代码，如果为OFF，则执行第4行代码。
附：新版本的Abaqus软件没有了Abaqus布尔类型，读者需要使用Python语言中的布尔类型

三、序列（sequences）

   Abaqus脚本接口某些方法的参数是由浮点型或整型数据组成的序列。

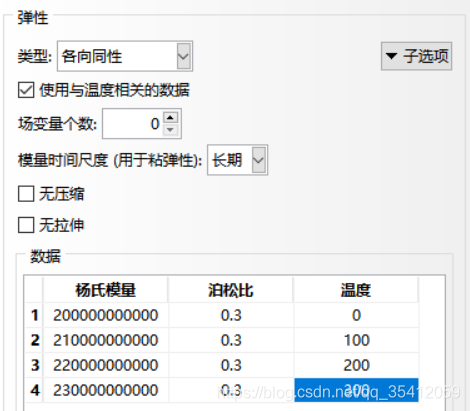

   如：在Abaqus/CAE的Property模块中，定义随温度变化的弹性模量和泊松比的对话框如图所示：


   abaqus.rpy或PythonReader软件将记录与对话框等效的下列命令：

mdb.models["Model-1"].materials["Steel"].Elastic(temperatureDependency
= ON, table = ((200000000000.0, 0.3, 0.0), (210000000000.0, 0.3, 100.0),
(220000000000.0, 0.3, 200.0), (230000000000.0, 0.3, 300.0)))

此外，Abaqus脚本接口还定义了由相同类型对象组成的专门序列，包括：

   1）由几何对象（顶点、边等）组成的GeomSequence序列

   2）由节点或单元组成的MeshSequence序列

   3）由表面组成的SurfSequence序列

   下列代码通过对矩形草图（70×70）进行拉伸（厚度为20），创建了名为Switch的三维变形体部件：

from abaqusConstants import *
mdb.Model("Body")
mySketch = mdb.models["Body"].ConstrainedSketch(name = "__profile__",
sheetSize = 200.0)
mySketch.rectangle(point1 = (0.0, 0.0), point2 = (70.0, 70.0))
switch = mdb.models["Body"].Part(name = "Switch", dimensionality =
THREE_D, type = DEFORMABLE_BODY)
switch.BaseSolidExtrude(sketch = mySketch, depth = 20.0)

下面介绍在命令行接口中查询Switch对象的成员和类型的方法

   1）调用__members__方法查询三维部件Switch的所有成员

print(mdb.models["Body"].parts["Switch"].__members__)

2）显示edges序列的相关信息：

print("Single edge type = ", type(switch.edges[0]))

本行代码将输出switch对象第1条边的类型。如果只有一条边，输出类型为 Edge  。

print("Edge sequence type = ", type(switch.edges))

本行代码将输出switch所有边的类型，输出结果为EdgeArray

print("Members of edge sequence =", switch.edges.__members__)

本行代码将输出边的所有成员，结果为pointsOn

print("Number of edges in sequence =", len(switch.edges))

本行代码将输出Edges序列中元素的个数，输出结果为12

   下列有几种方法查询对象的属性

   1）调用type()方法查询数据类型

   2）调用__members__方法查询所有成员

   3）调用__methods__方法查询方法

   4）调用del方法删除对象
