Abaqus液体中气液两相气泡仿真

前言：

      最近，导师有要求去做Abaqus的液体气泡仿真，接到任务时才发现，Abaqus资料真的是很少，自己对有限元分析之前又是一穷二白，0接触，所以对我来说真的是一个坑。对于这个软件发现大多数都不是做这个欧拉仿真的，某宝上买的教程也是毫无涉及这个方面的内容。简单学习了下这个软件的使用构想，就草草上手，一路坎坷。同时浏览了国外的教程，资料也是很少，YoutuBe上难以找到相关内容及教程，最后苦逼到去官网看英文的介绍手册，东一点西一点，终于靠我自己摸索，实现了简单的气泡仿真。

这里对关键部分做一个总结。

学习参考：

点击这里：） 这个是北大的学姐按照做的一个流固耦合的例子，其实也是Abaqus官网上的一个例子。

点击这里      这是 Abaqus CAE 官网的eulerian部分介绍，它里面介绍跳来跳去 还是需要一步步来看。

最后的展示：

实践过程：

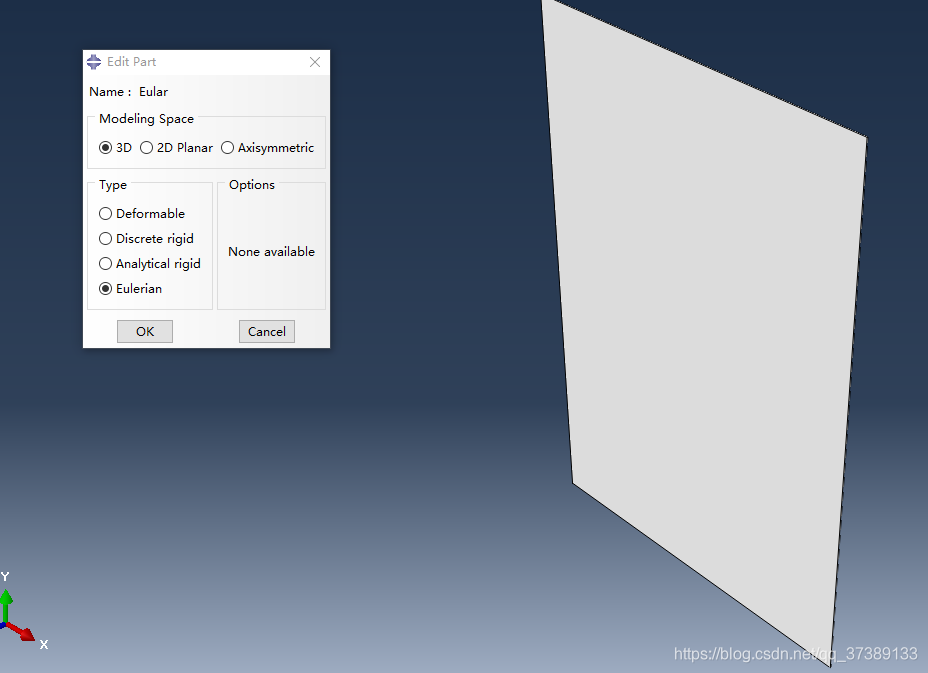

建立三个Parts 分别是 Eular part (Eulerain)，Water part(Discrete rigid) , Air part(Discrete rigid)

空气部分水部分

其中Discrete rigid 的部分需要 点击标题栏 shape -> shell   ->from solid 处理。结束后看零件属性则有

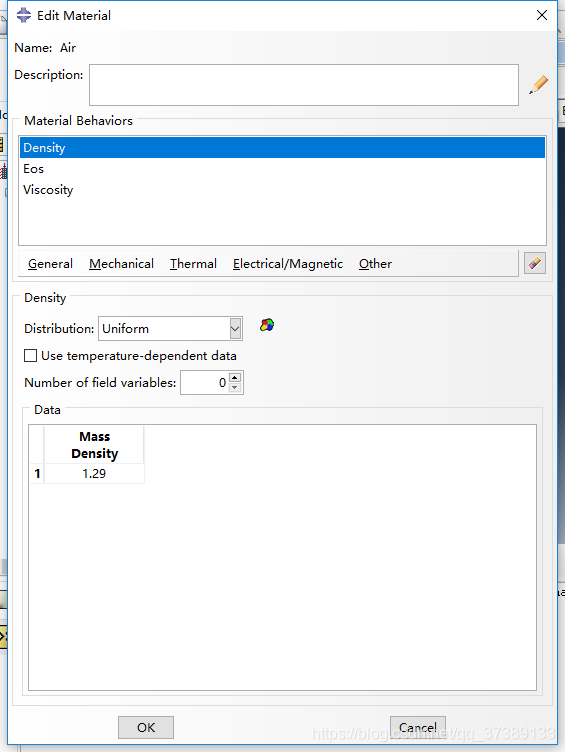

定义材料 Air 和Water

Air    Density 1.29kg/m^3   , Eos Us-Up  (342  0   0) ,   Viscosity  1E-007Pa.s   (气体的定义一直是有存在疑问，希望看到的人能有所解答)

Water  Density  1000kg/m^3  ,Eos  Us-Up  (1483  0 0),  Viscosity   0.001Pa.s

建立Section时必须要添加两种材料，右击鼠标，添加行即可。

有两种材料

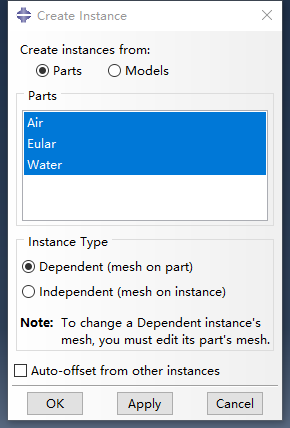

建立装配

建立step

注意选择 Dynamic Explicit

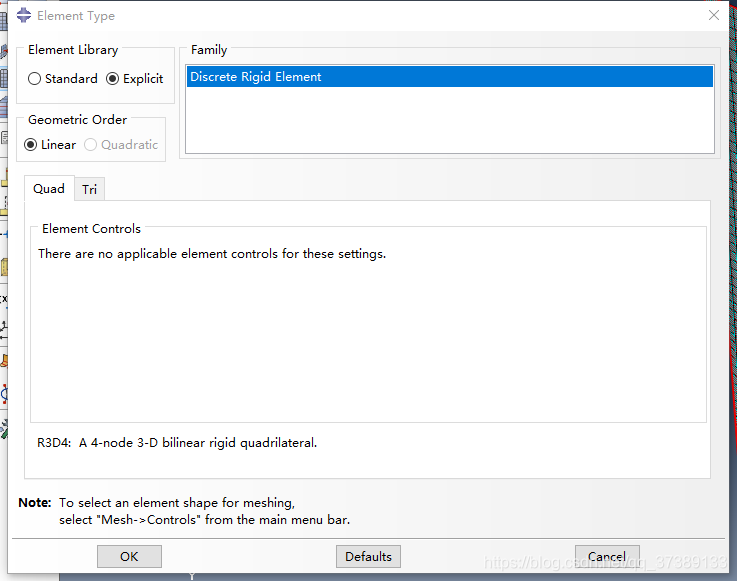

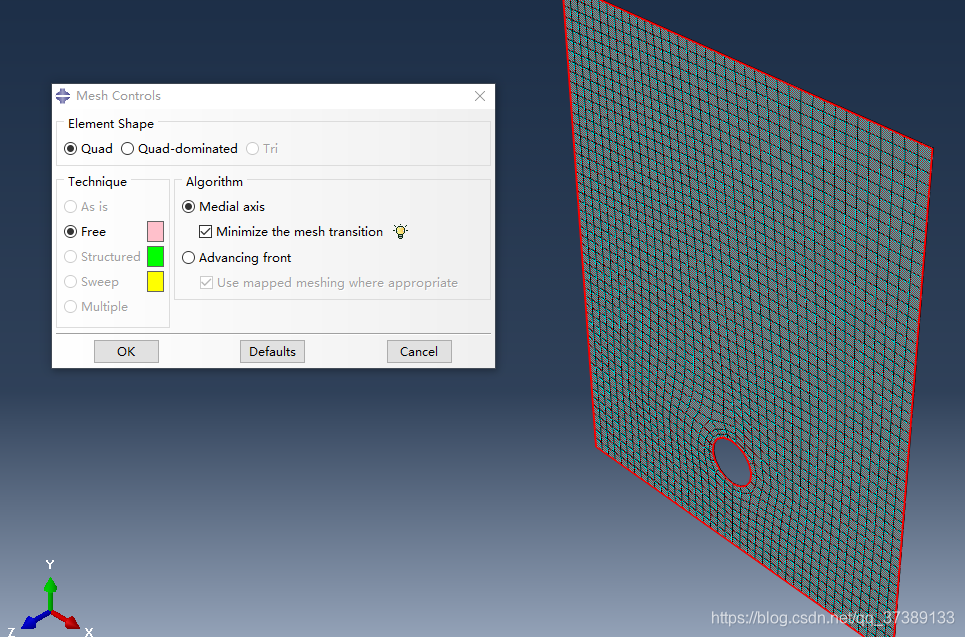

建立mesh，每个部件都要建立。在element type  中选择Explicit

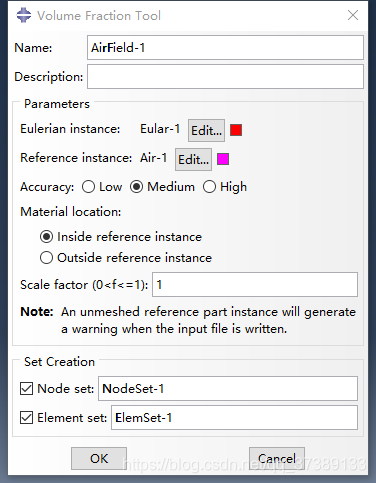

最关键的部分就是填充材料，标题栏 Tools  ->Discrete Field->volume Fraction Tool,  点击右下角instance。先是选中欧拉部分，在选中离散刚体。过程重复操作添加水和空气

空气和水的部分都要添加。这个过程时间可能有点长。这里的Outside reference instance 就是在这部分的外面填充，所以上面就不用同时建立 AIR 和 Water 也OK。

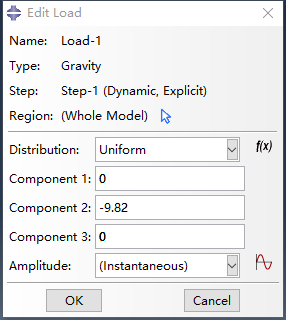

建立Load,重力Y轴负方向。

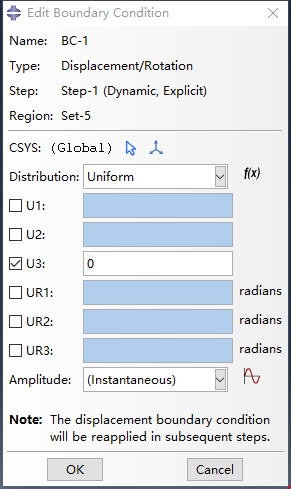

添加 边界 ，边界部分主要是给欧体添加的，下图限制的是Z方向的位移。

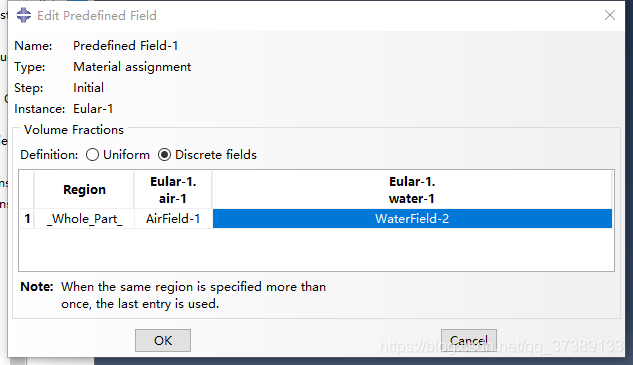

关键部分，添加 Predefined Filed ， 主要的  就是把那两个材料属性添加到里面。

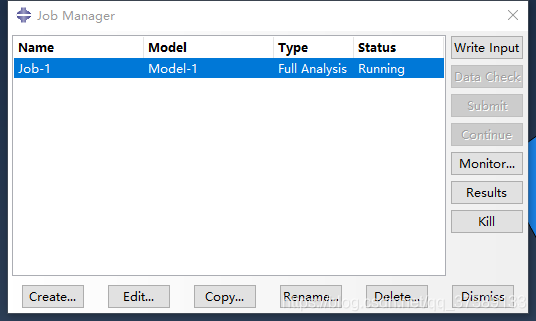

最后建立Job ，基本就OK了

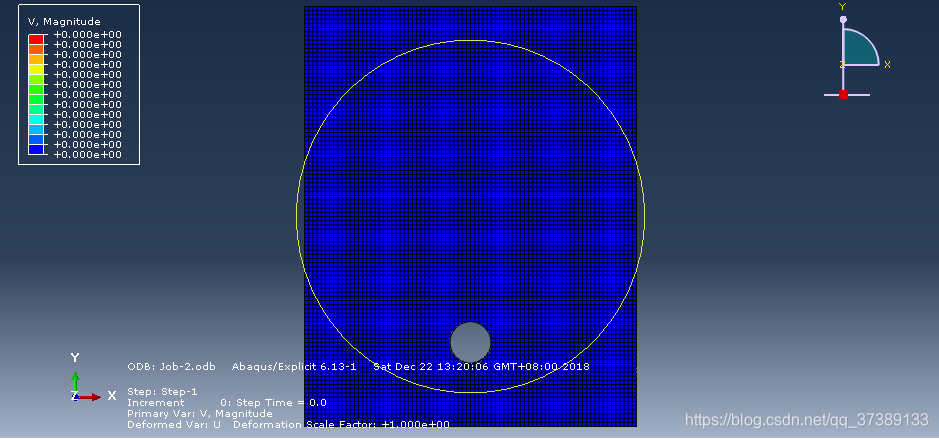

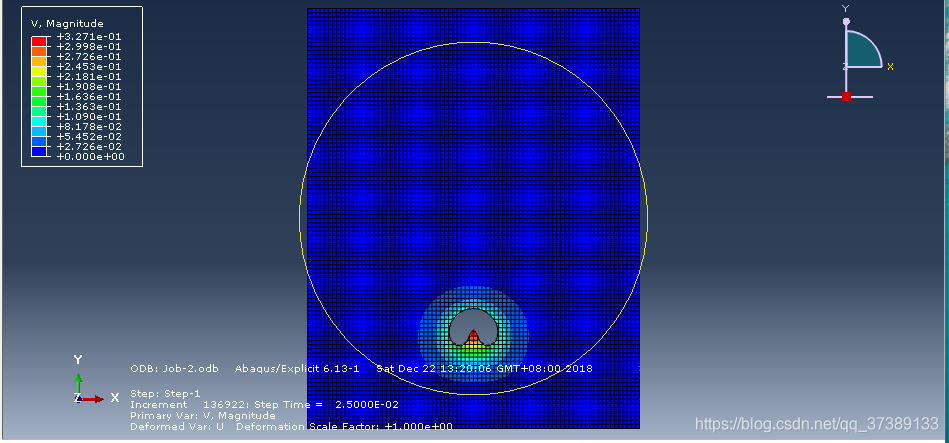

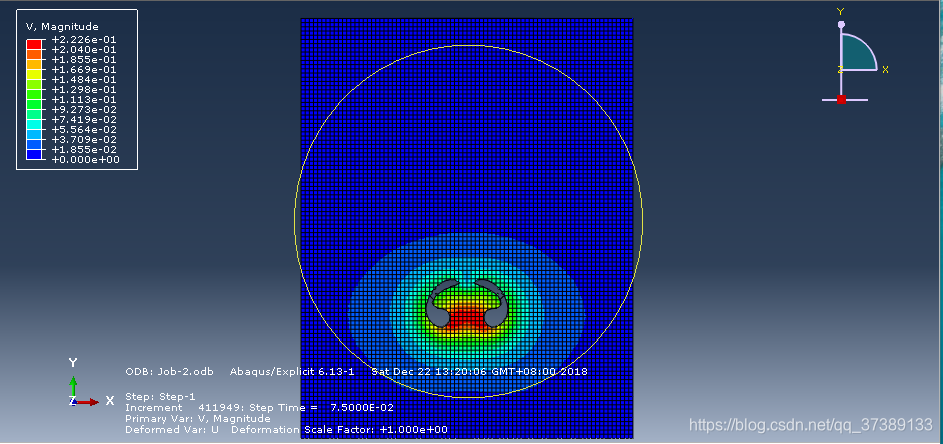

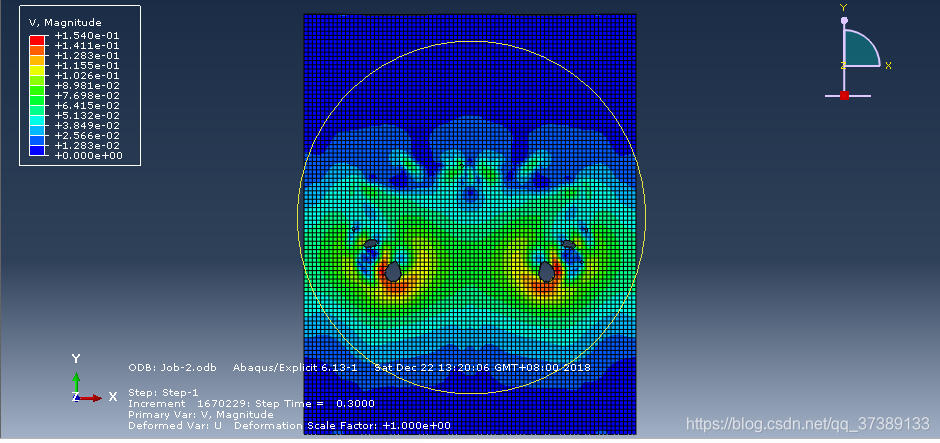

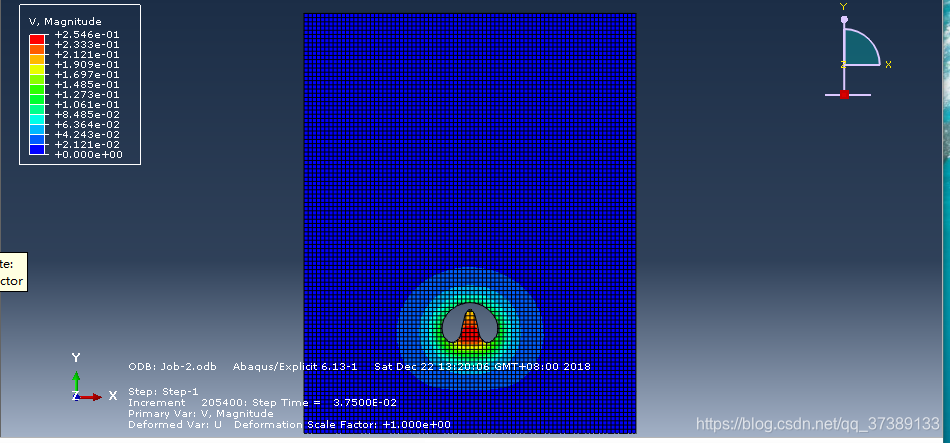

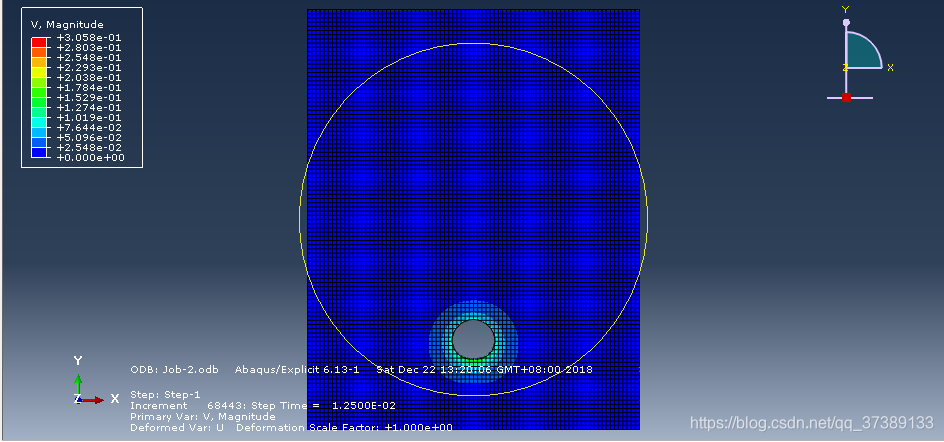

显示的是内部流速，仿真出来的结果是这样的：

以上过程是简单操作流程，给大家提供一个实例，不用再像我一样一头雾水。同时，希望能指出不足。

这个过程的气泡仿真，是有问题的，但是这也是两相流体仿真的一个开始。Abaqus的这方面资料少之又少，实在难以没有目的的进行下去，这里给像我一样的小白提供一个方向！希望，大佬们看到这篇文章的时候，可以给一个demo，或者启发能让我继续的进行下去，由于时间问题自己在这方面的学习也就只有暂时放一放。

这里给大家推荐我做这个案例时所学习的视频，我分析了别人在流固耦合仿真这方面的例子，才逐渐学习并入门！一般这种例子及其难得，很多淘宝教程都只是单方面一个教程，下面这个比较全，祝各位学习顺利啦。
