Python提取ABAQUS中ODB文件的场信息

如何 提取 abaqus中ODB文件的场 信息 ，下面以位移场为例展开描述，这个需要简单讲解下，看完讲解再看源码。

   1、解码

   这面这行是文件中必须要有的，不能删掉，不然无法进行解码，会报错

# -* - coding:UTF-8 -*-

2、读取ODB及加载步

   这里openOdb函数使来自 odbAccess ，所以我们需要引入库

from odbAccess import*# 打开odb的库

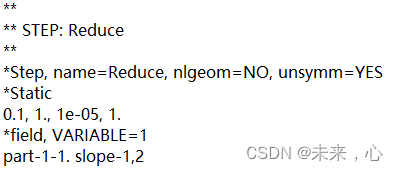

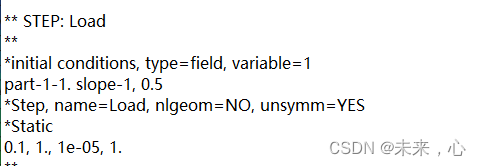

下面读取路径自己拟定，一般是在你设置的工作路径下，你可以复制到其他文件夹下，但是注意的是必须是英文路径，然后是读取加载步，一般我们做强度折减会有加载重力场合折减场，我这里读取的是折减场，‘ Reduce ’是我在建模的时候设置的加载步名称，需要对上，如果不记得查看inp文件就知道了，如下图

odb=openOdb(path='Job-1.odb')# 读取odb
step1=odb.steps['Reduce']# 读取odb.折减用Load和Reduce

3、选择需要读取的时间

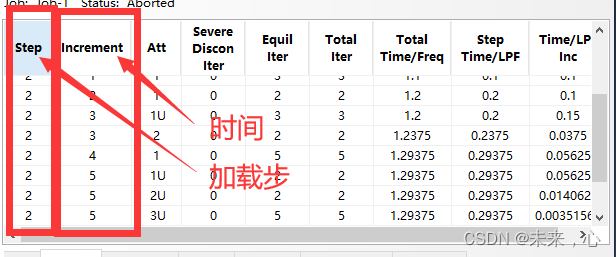

   我们想查看多少格式件我们可以通过查看step1.frames的长度,或者直接查看上图的数字就可以，我们一般只需要看最后的结果所以这里用的是step1.frames[-1]

len(step1.frames)

4、读取场

   我是画的二维剖面，所以只有x、y，如果是三维Z方向的是v.data[2]

for v
