进行传动链条的 有限元 分析时，可以利用Abaqus中的非独立实体（mesh on part ）对重复出现的Part进行装配，从而节省网格划分的时间。
传动链条Abaqus仿真
非独立实体引用Part层级的网格，因此只需要对其 依赖 的对象划分网格、定义单元即可，在Assembly层级中，所有具有同一指向的Instance会出现相同的网格、单元类型。
mesh on part

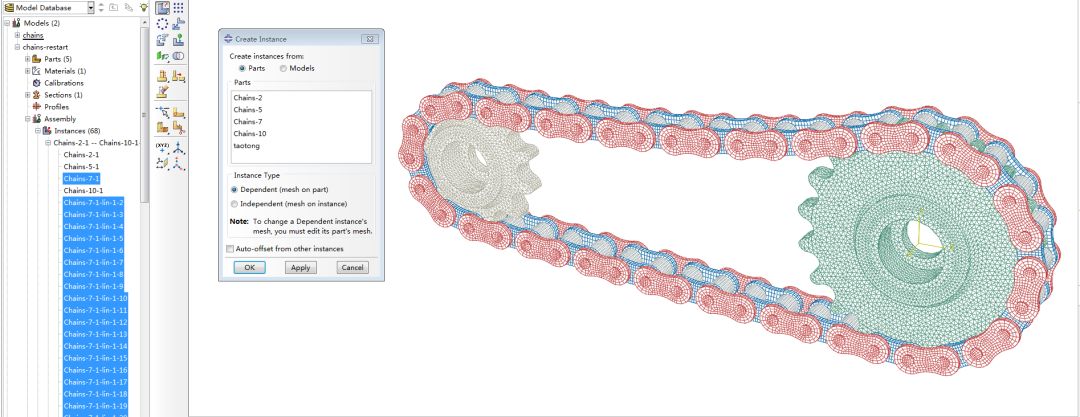

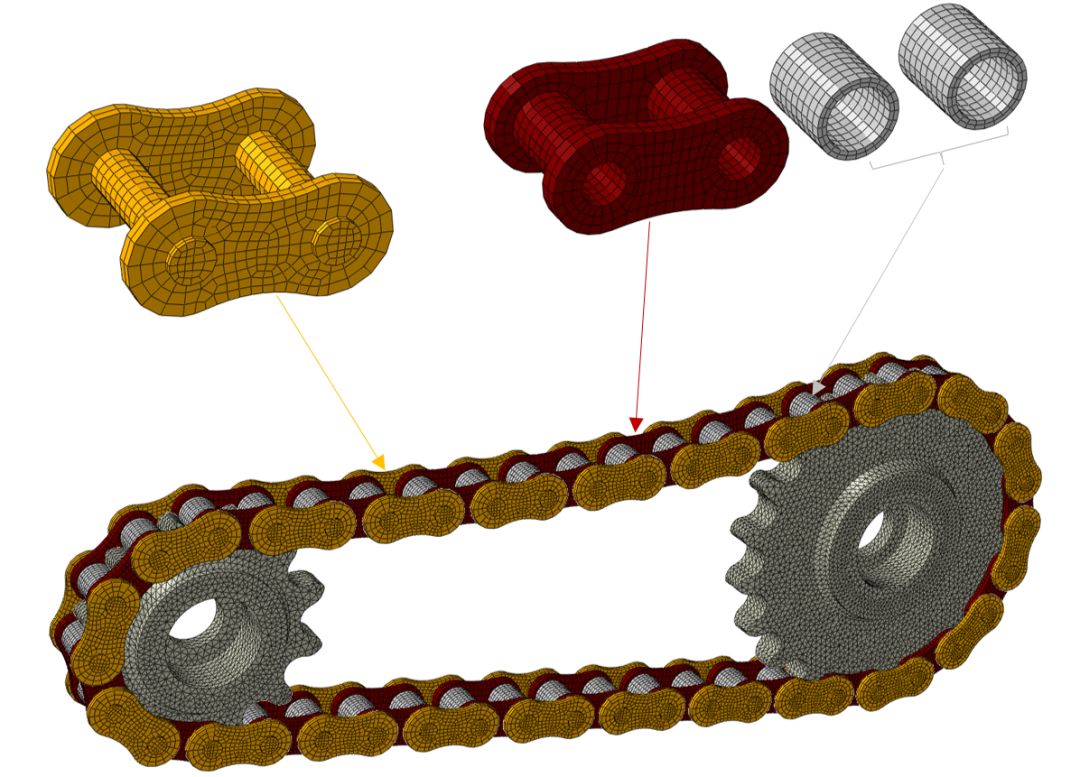

在Assembly模块装配时，类型选择Dependent，建议通过Edge to edge装配约束将阵列出的Instance装配到指定位置。最终68个Instance对应的Part只有5个，只需要对这5个部件划分网格就可以了。
非独立实体
划分完网格、定义好截面属性，通过单元质量检查工具评估得到该分析模型的稳定时间增量为1e-7量级，为加速计算，将两个链轮约束为刚体，并在Explicit分析步中设置质量缩放，将稳定时间增量人为地提高一个数量级。
