在Abaqus的Part模块中创建或导入的零件，如同散落的乐高积木，它们本身并非直接用于分析项目的核心舞台，而是需要先在Assembly模块中精心组装，化身为一个协调统一的装配体。这一步骤是连接设计与分析的关键桥梁，为后续的网格划分、载荷施加和求解计算奠定坚实基础。以下，我们将通过一个生动的组装案例，深入介绍Assembly模块中那些不可或缺的常用功能，感受从零散部件到完整结构的奇妙蜕变过程。

具体操作步骤

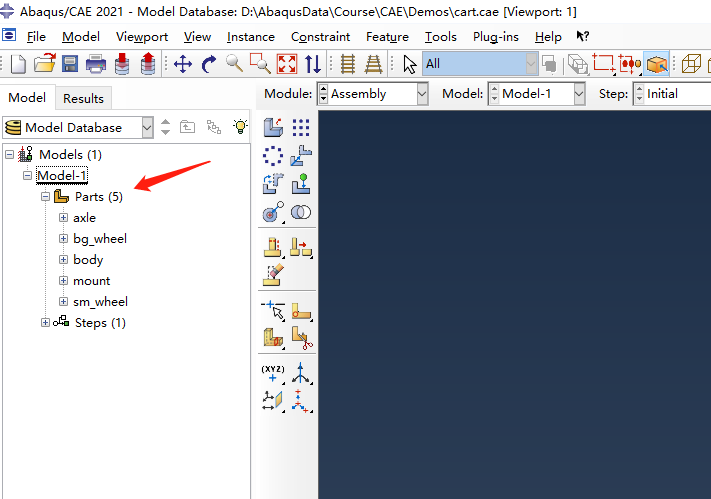

将所有零件导入到Part模块,如下：

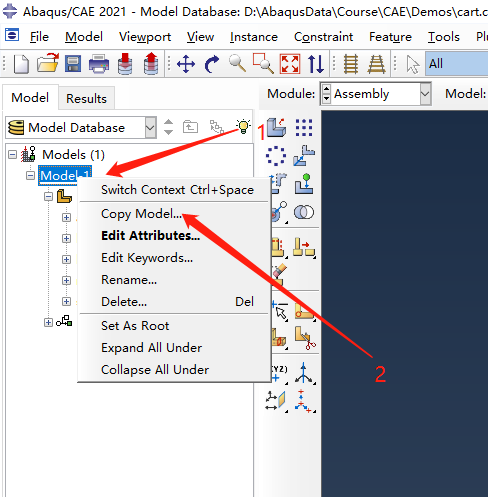

右击 模型 树，复制多个Model，分别命名为SUB-1和SUB-2，如下：

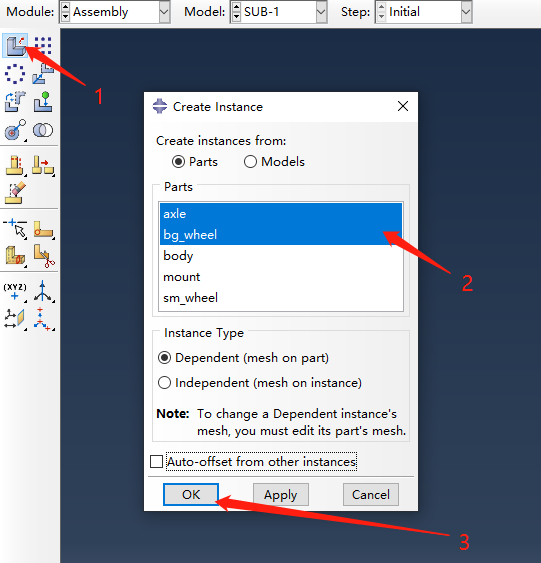

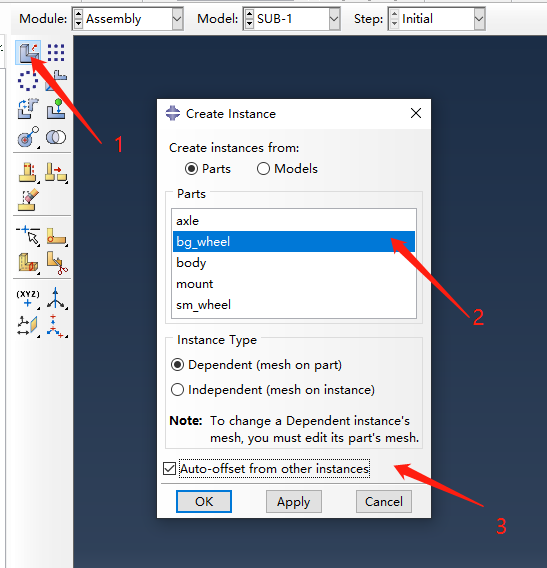

打开模型SUB-1，切换到Assembly模块，导入车轮和转轴，如下：

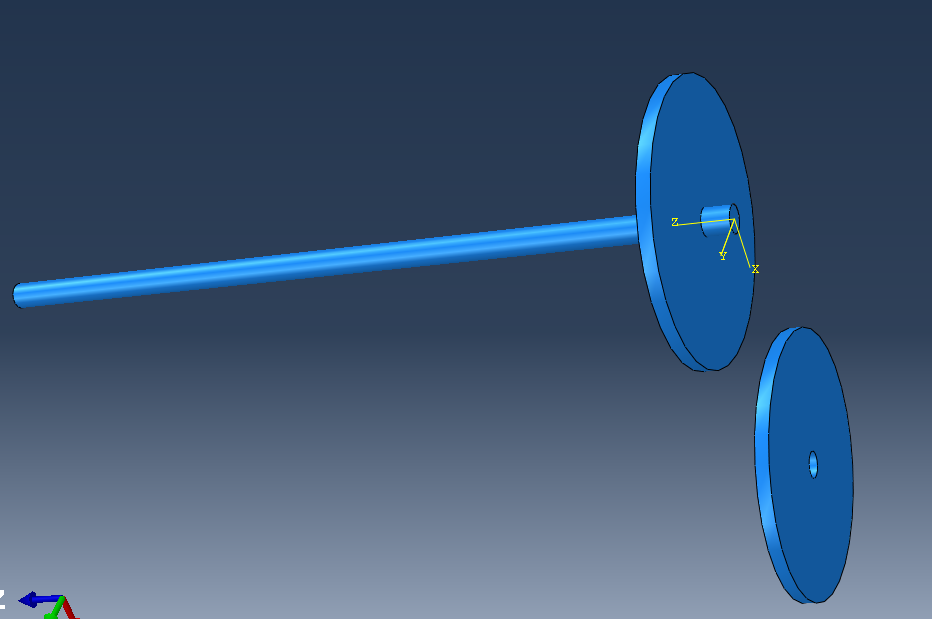

点击OK后如下：

重复导入 轮子 （在后期采用阵列亦可），步骤3表示自动偏移实体，这样就可以避免零件重合，方便操作，如下：

对轮子和转轴施加同心的约束，依次选择移动面和参考面：

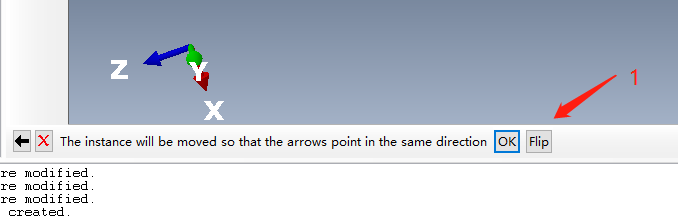

注意步骤4中的箭头方向，如果不是预想的方向，可以在提示区进行调整，如下：

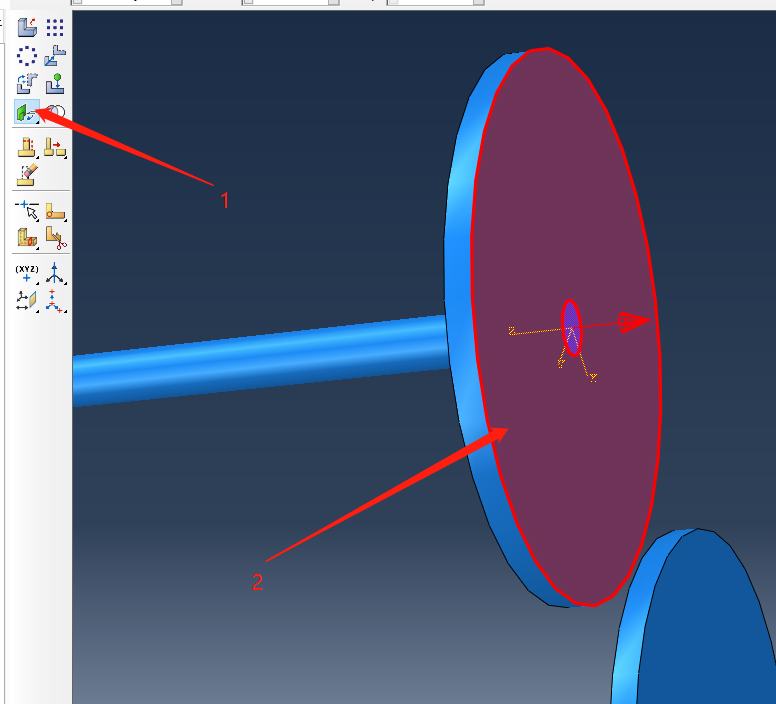

通过偏移面，注意对齐方向，如下：

在提示区输入距离-2，生成模型如下：

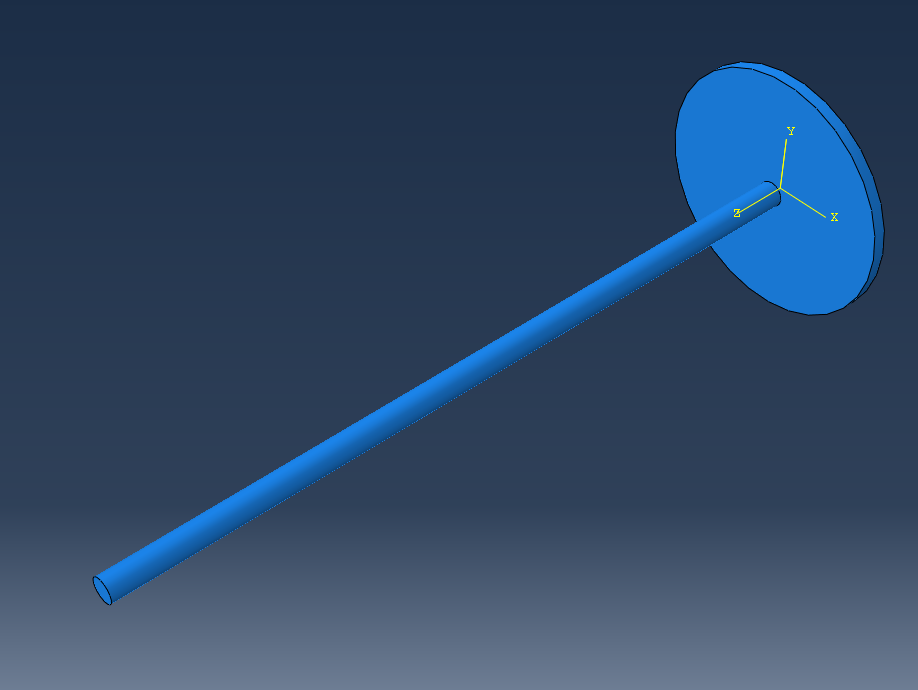

同样，对另一个轮子进行装配，如下：

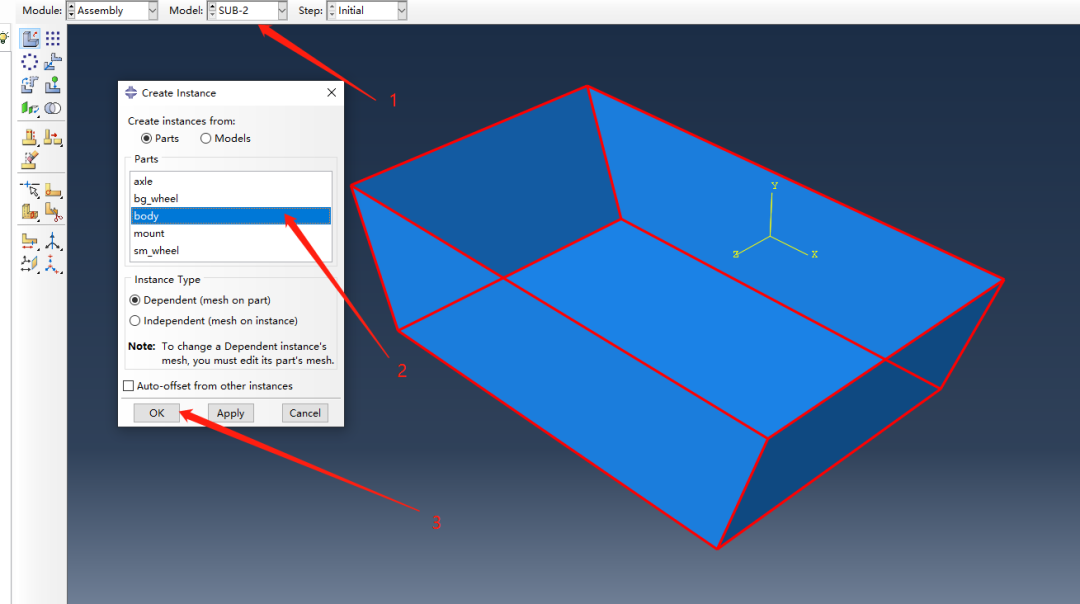

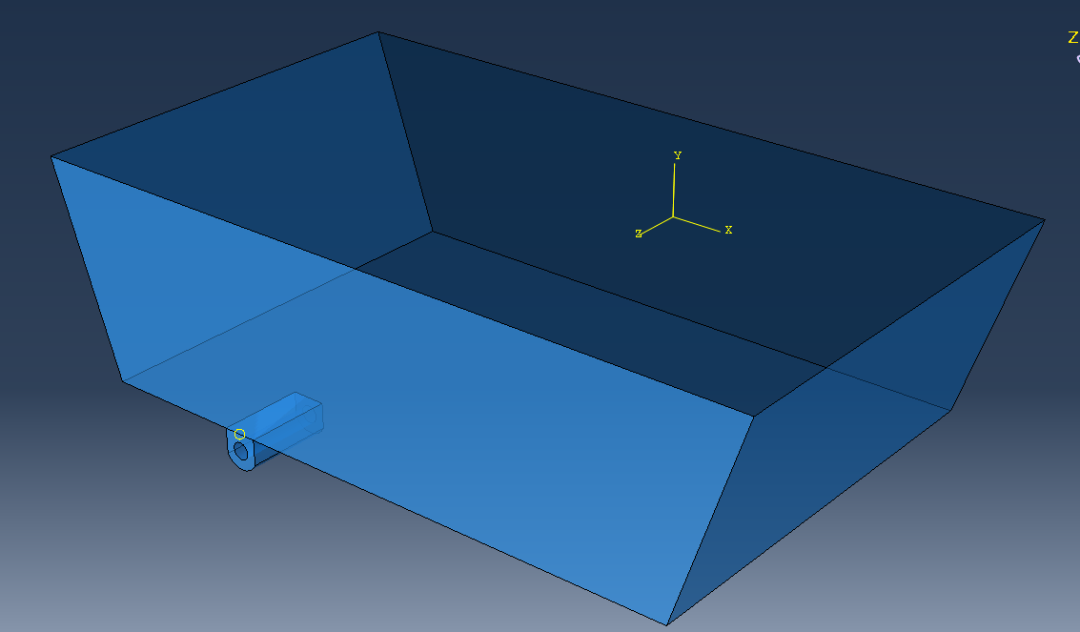

切换到子装配体SUB-2中，装入第一个零件，如下：

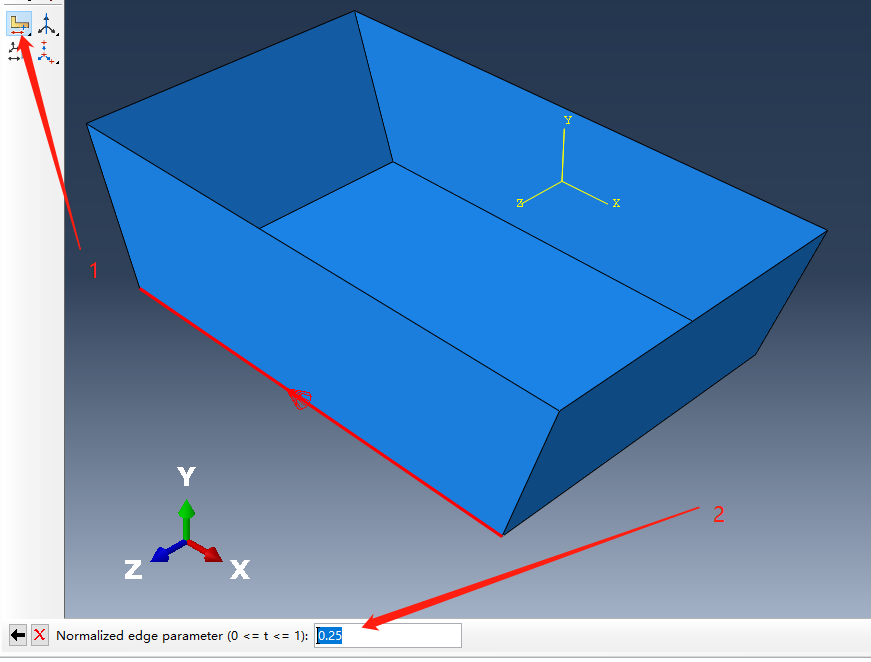

在选中边线的1/4处创建基准点：

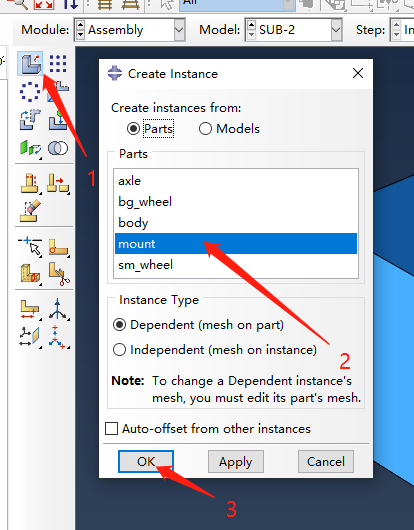

导入滚轴安装座，如下：

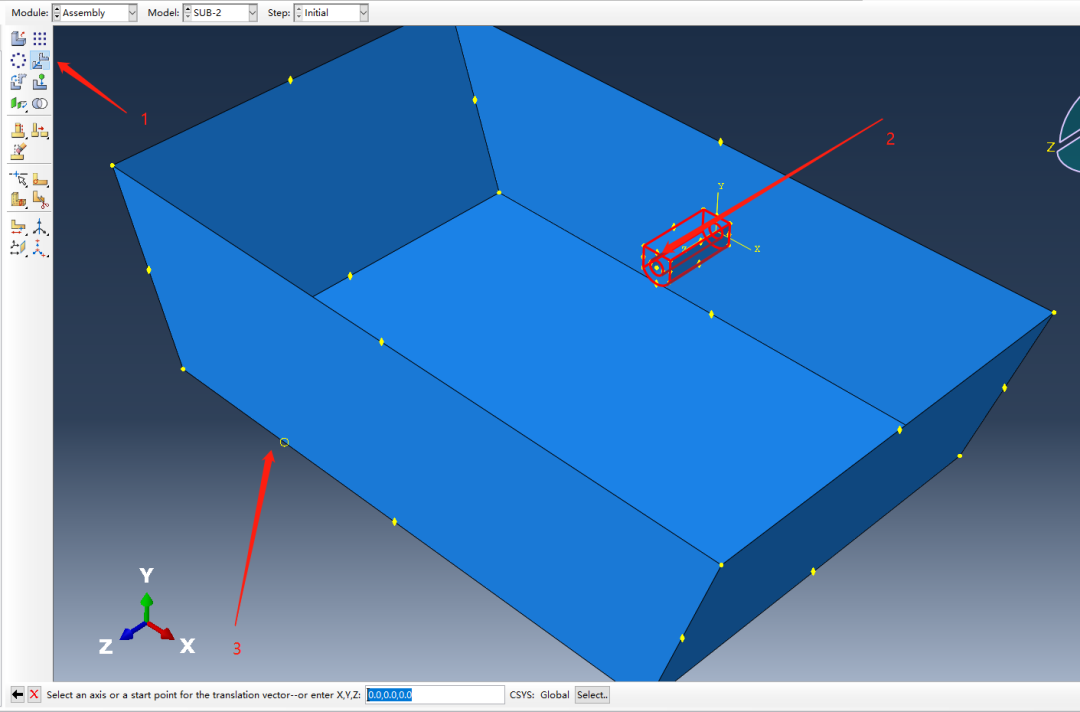

通过平移，选定安装座上边线的中点作为起点，上一步骤当中创建的基准点作为中点，将安装座移动到指定位置，如下：

完成平移后如下：

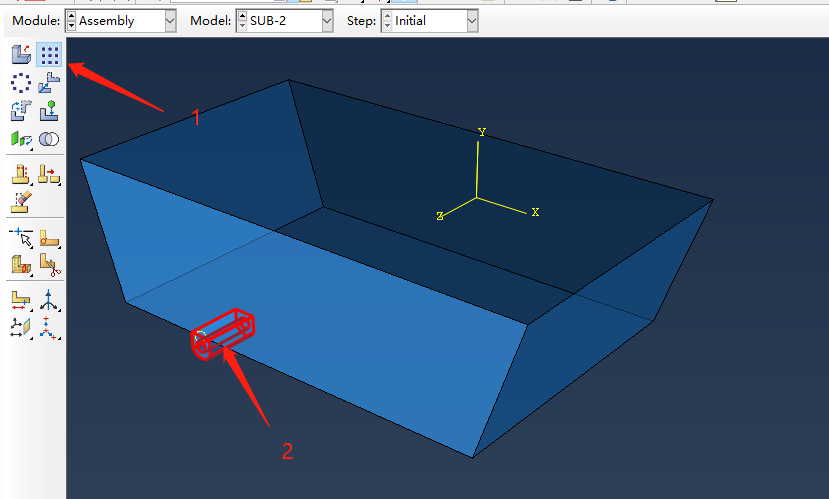

创建零件阵列，如下：

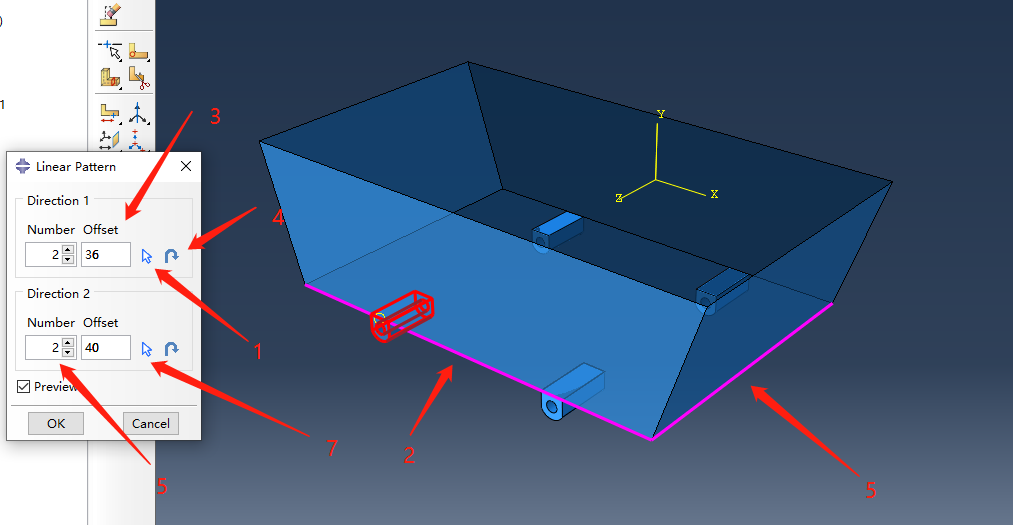

点击确定后选择需要阵列的方向和距离，如果方向不对，可以根据步骤4反转：

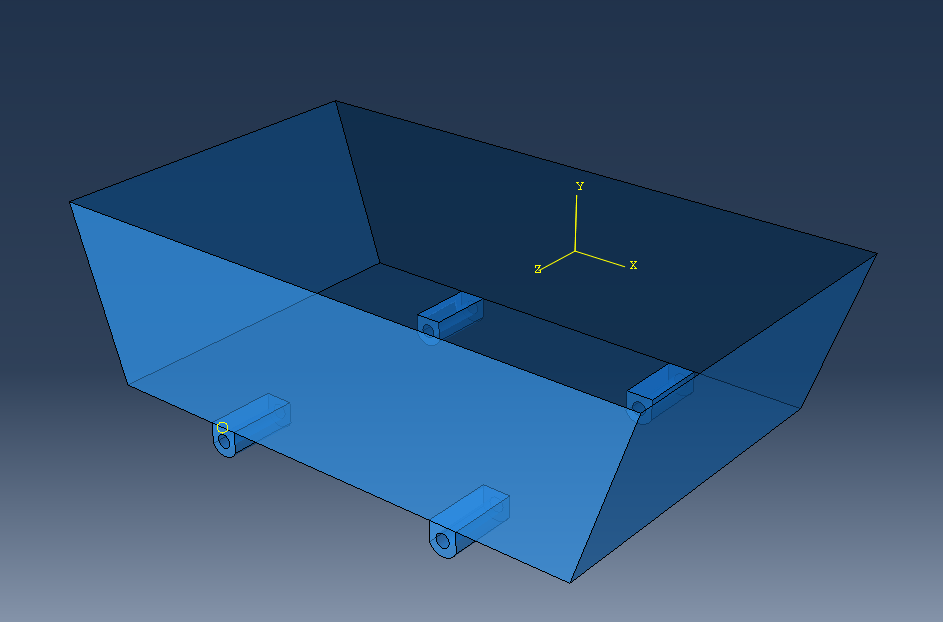

最终生成SUB-2如下：

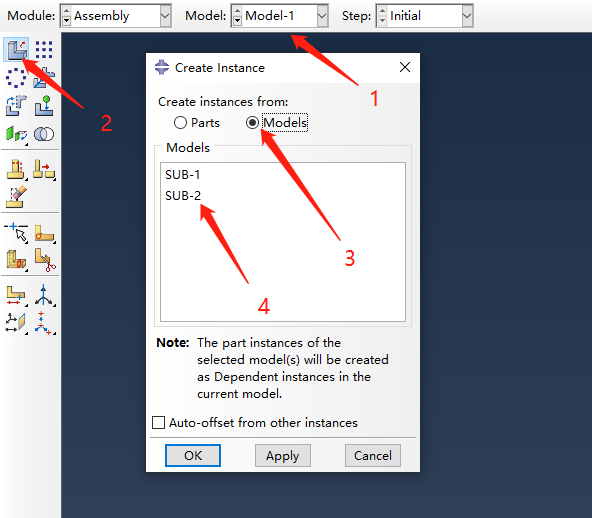

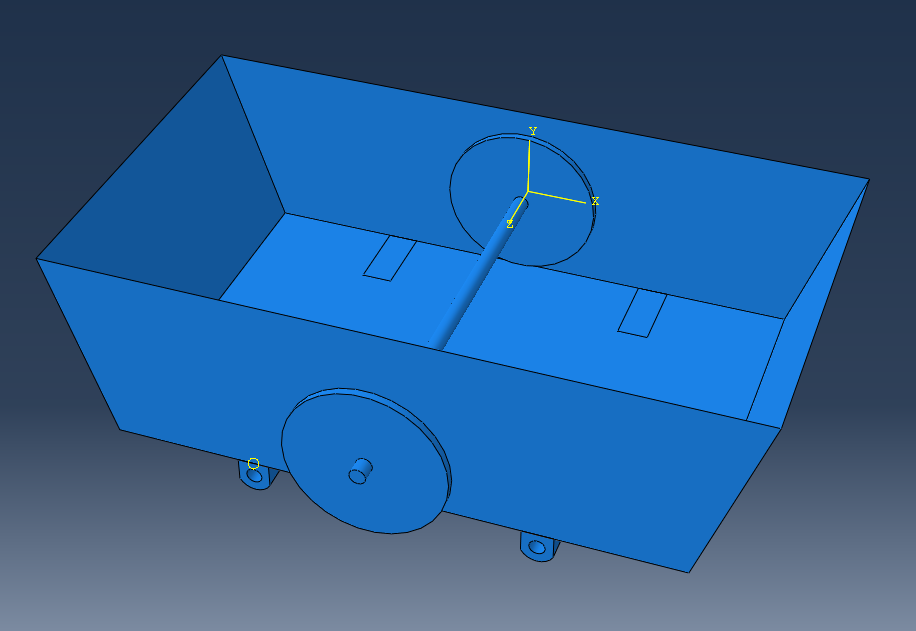

把子装配体导入到最终的装配体中，如下：

导入后如下：

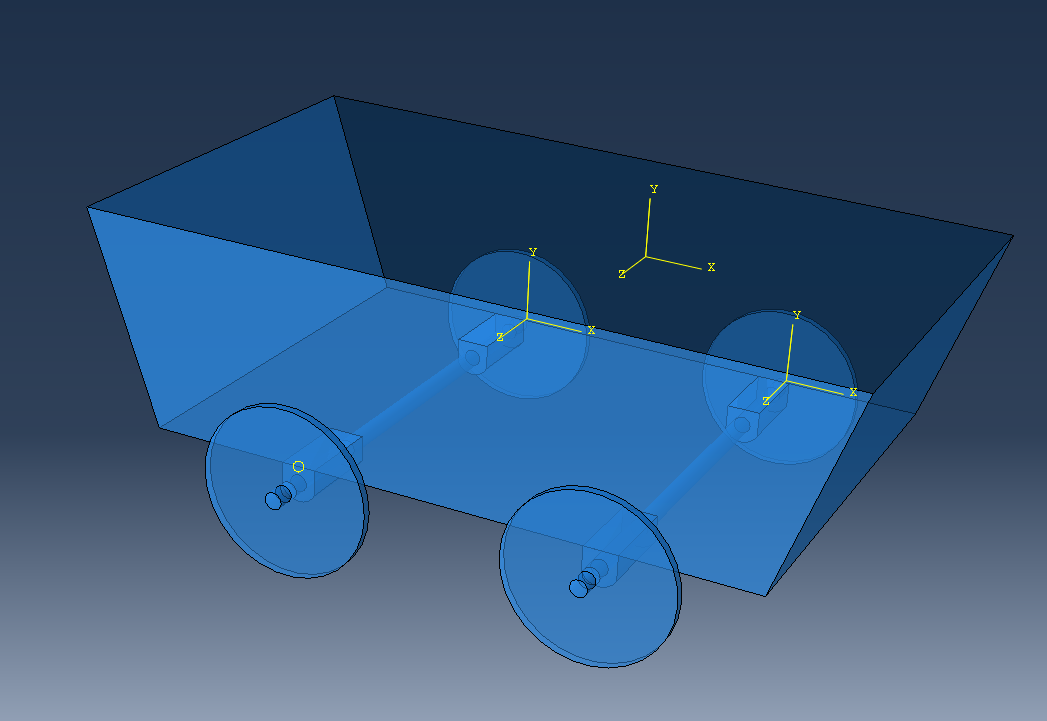

通过同心、距离和阵列操作，最终生成模型如下：
