Abaqus子程序：UFIELD详解

阅读数 5

0.前言

今天要介绍的子程序是ufield,主要是用来定义一些我们希望在求解过程中使用或者需要实时在分析过程中监测某个变量，这个时候就可以考虑到这个子程序，它和usdfld有相似之处，后续我介绍这个子程序的时候再说下它们之间的区别与用法。

1.子程序 UFIELD简介

允许您在模型的节点处规定预定义的场变量——可以单独更新节点处的预定义场变量，或者可以同时更新节点处的多个场变量；
l每当出现用户子程序定义的场变量时调用；
l忽略直接指定的任何场变量的值；
l可用于修改从结果文件中读取的场变量值；
l可以与用户子程序 USDFLD 结合使用，这样可以修改从 UFIELD 传入并插值到材料点的场变量（这种更改是材料点值的变化，节点场变量值不受影响）。

2.软件界面设置

适用求解器：Abaqus/Standard

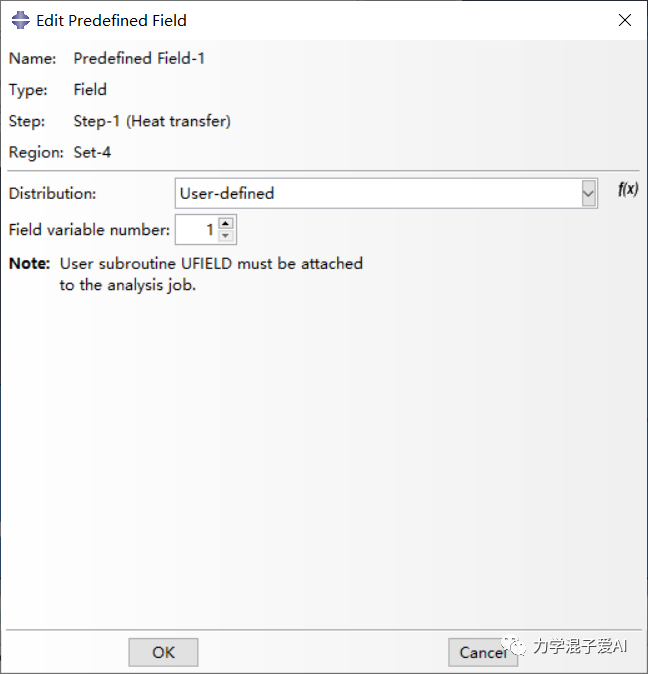

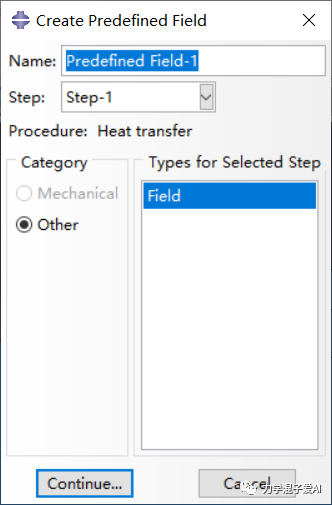

具体调用方法见下图（注意，initial分析步用不了）

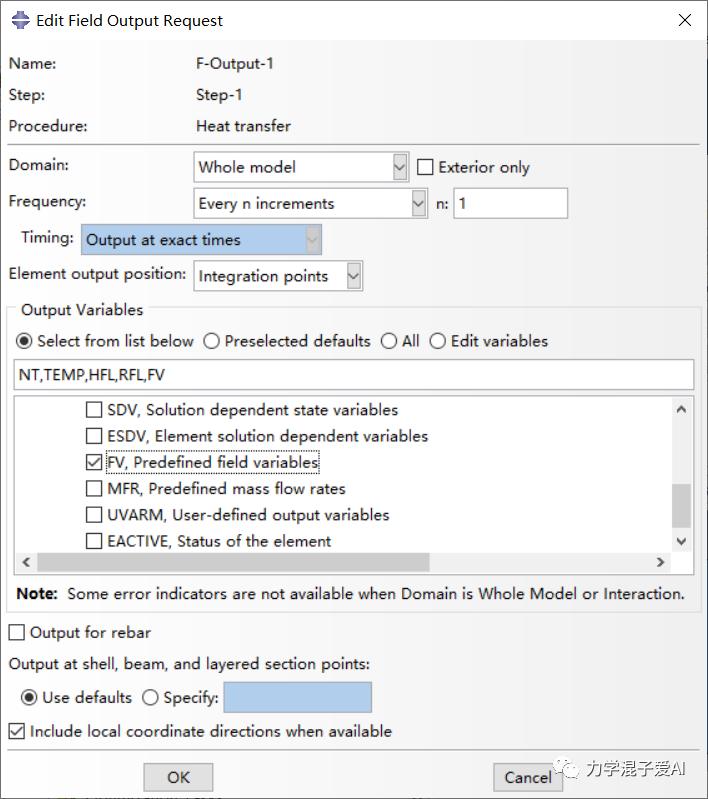

后处理看想看到定义的场变量云图，要勾选FV

3.更新场变量

提供了两种不同的方法来更新场变量。

单独更新变量

默认情况下，在用户子程序 UFIELD 中一次只能更新一个场变量。在这种情况下，每当规定的场变量定义中列出的节点需要场变量的当前值时，将调用用户子例程。该方法只能用于场变量相互独立的情况。

同步更新变量

对于场变量相互依赖的情况，可以在用户子程序 UFIELD 中同时更新一个点上的多个（可能是所有）场变量。在这种情况下，必须指定在一个点上同时更新的场变量的数量，并且每次需要当前场变量值时都会调用用户子程序。

4.用户子程序接口

 SUBROUTINE UFIELD(FIELD,KFIELD,NSECPT,KSTEP,KINC,TIME,NODE, 1 COORDS,TEMP,DTEMP,NFIELD) C INCLUDE 'ABA_PARAM.INC' C DIMENSION FIELD(NSECPT,NFIELD), TIME(2), COORDS(3), 1 TEMP(NSECPT), DTEMP(NSECPT) C user coding to define FIELD RETURN END

5.变量说明

要定义的变量

FIELD(NSECPT,NFIELD)

节点号 NODE 处的预定义场变量值数组。当一次只更新一个场变量时，只需要返回指定场变量的值（见下面的 KFIELD）。在这种情况下，NFIELD 被传递到值为 1 的用户子例程 UFIELD，因此 FIELD 的尺寸为 FIELD(NSECPT,1)。当同时更新所有场变量时，必须返回该点指定数量的场变量的值。在这种情况下，FIELD 的维度为 FIELD(NSECPT,NFIELD)，其中 NFIELD 是指定的场变量数，KFIELD 没有意义。

传递信息的变量

KFIELD 用户指定的场变量号。此变量仅在一次更新单个场变量时才有意义。

NFIELD 用户指定的要更新的场变量号。该变量只有在同时更新多个场变量时才有意义。

NSECPT 模型中任何节点所需的最大截面值数目。当接触模型中的某些非梁或非壳节点仅指定一个场变量时，NSECPT 可以为 2。

KSTEP

分析步号

KINC

增量步号

TIME(1)

分析步时间的当前值。

TIME(2)

当前总时间。
