Abaqus常见问题汇总

1、Abaqus中初始步中interactions接触对不可批量删除，只能一个一个叉

办法：

在abaqus命令窗里执行下语句，model-name代表 模型  名称，mdb.models['model-name'].interactions.keys()代表所有接触对的名称，也可以将该语句替换为[CP-1,CP-2,...CP-n]，如此批量删除

mdb.models['model-name'].interactions.delete(mdb.models['model-name'].interactions.keys())

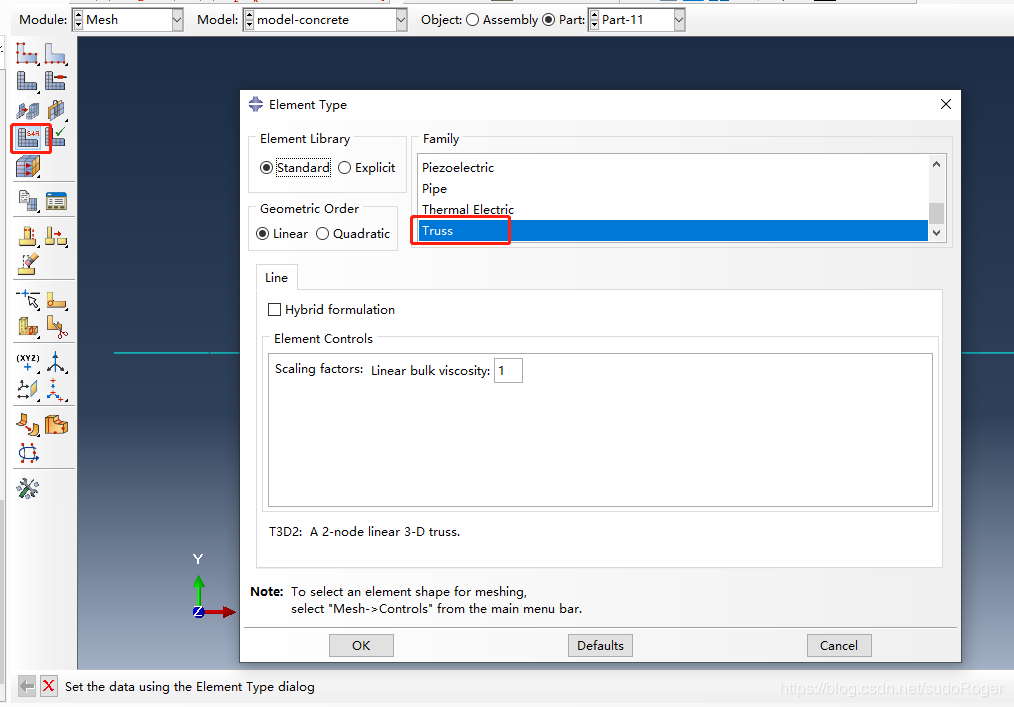

2、在定义Truss单元时总出现错误显示：缺少属性定义[26 elements have missing property definitions. The elements have been identified in element set ErrElemMissingSection.]，百度找来找去不知道哪里的毛病，后来Google一下子就找到了，原因时我定义部件的时候，在画网格之后没有定义单元 类  型，之前用实体单元直接画网格就完事了，以为在创建部件时候定义了就没问题了，不知道其他类型单元还需要再网格划分时候定义单元类型，【错误解决方法为：在mesh模块中点击Assign Element Type，在弹出的dialog中选择Truss类型，即T3D2单元类型即可】。如图

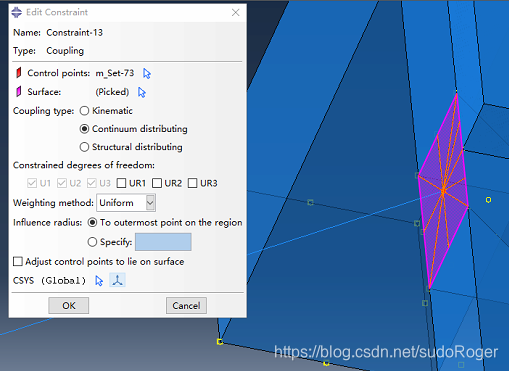

3、在定义Truss单元，并通过Truss单元连接实体单元等其他单元类型时候，用到耦合来连接实体上的面与Truss上的点，直接选择控制点为Truss上的点，耦合区域为实体上的面，如下图

4、锚杆温度应力添加方法，人太懒下面全是图

定义好Truss单元，并铰接固定Truss两端

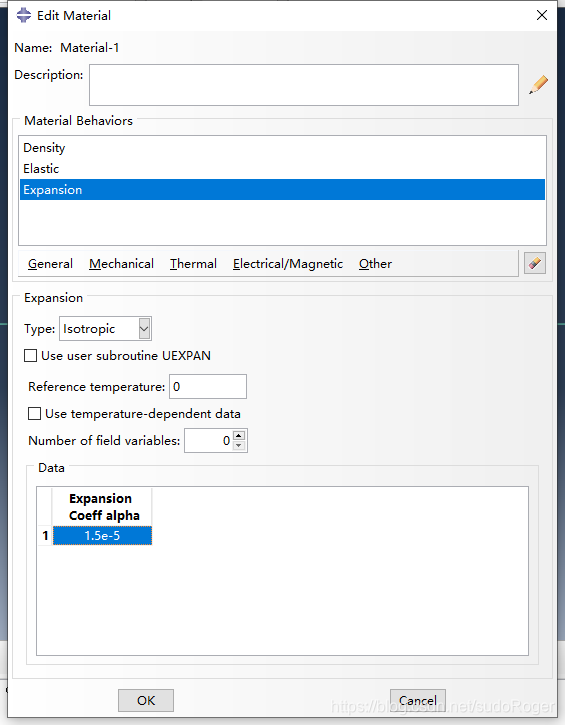

然后改材料

然后更新特性

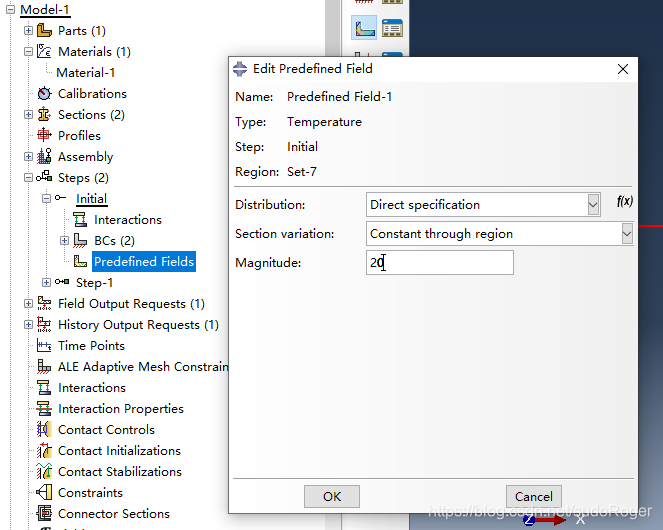

然后在initial中定义预加场

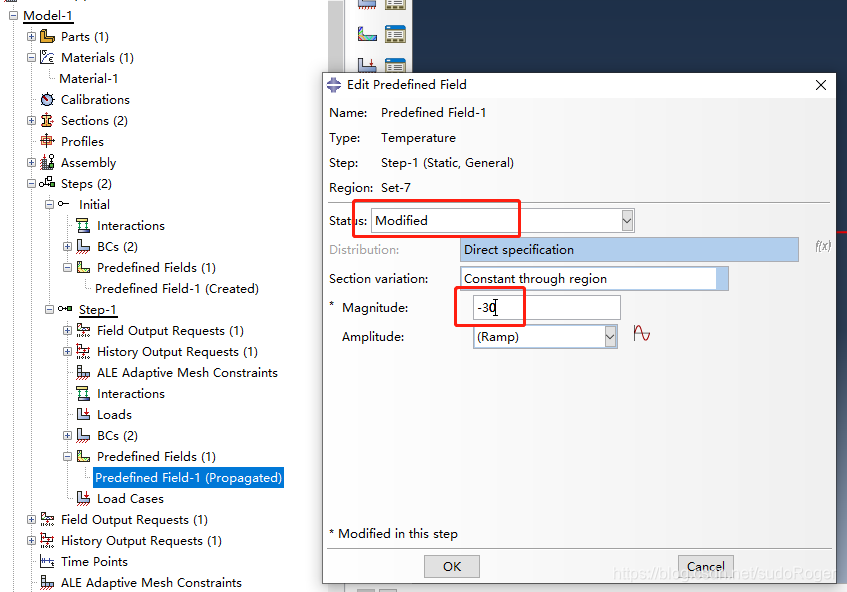

然后在分析步中修改前步预加场的温度

然后提交运算

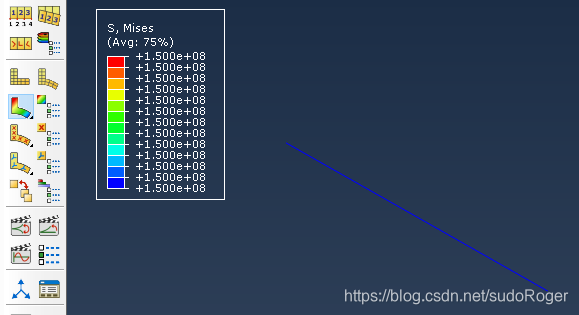

然后出结果

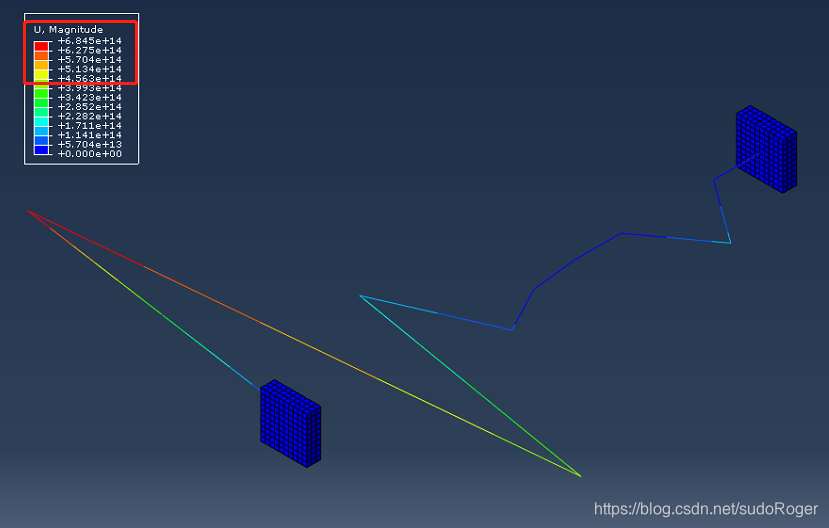

5、Truss部件的单元划分位置出现特别大位移，看下图，大的吓人

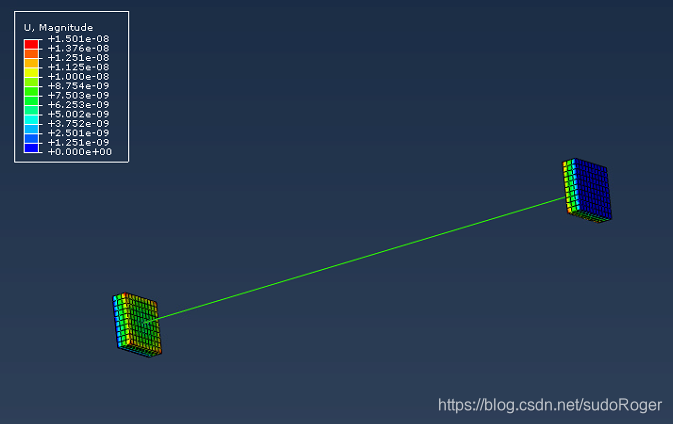

解决 办法：将Truss单元划分网格时划为一个网格，使其两端点应力一致，结果如下

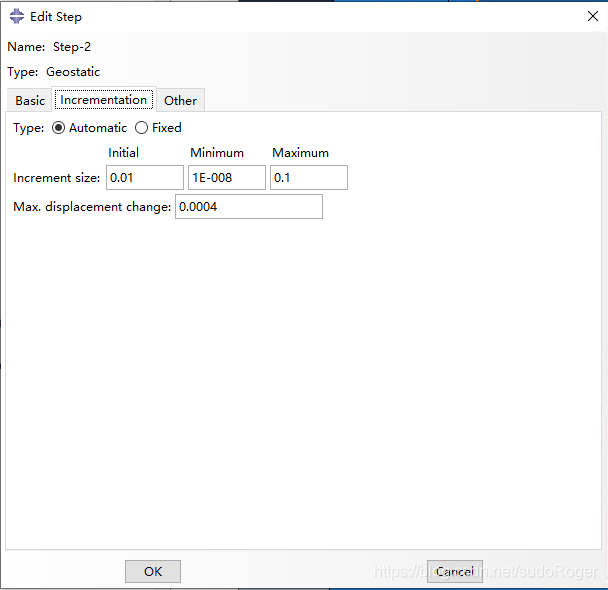

6、导入odb文件来平衡地应力时候，需要添加geostatic分析步，这是分析步参数需要注意，增量参数控制，初始步需要小一点，最小步长也小一点，最大位移变化给大一点，默认1e-5，若odb文件的计算步长较大，会导致产生位移较大，在平衡地应力时特别容易超出最大位移变化值（1e-5）。如下图配置：

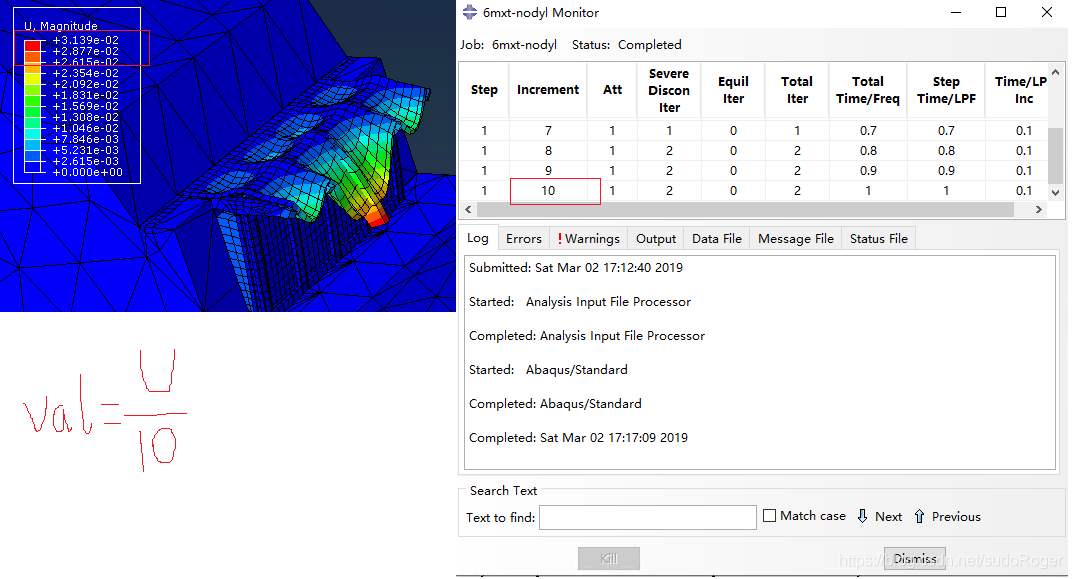

最大位移变化值可以根据前次计算odb时得到的最大位移值除以分析步数量得到，U/incr，如下图：

7、还是会遇到6中的方法不可以完成地应力平衡，于是采用static类型分析步代替geostatic分析步，步骤如下：

（1）、先建立土体，装配好混凝土构件，各种接触关系绑定关系做好；

（2）、添加static类型分析步，步骤中设置两个gravity类型的荷载，一个是针对土体的，一个是针对混凝土等其他构件的，土体的重力设为重力加速度9.8，其他构件的重力设置为非常小的0.01；

（3）、提交计算，此时模拟土方已经开挖，但是混凝土等其他构件自重未施加的情况，计算结束得到等效于土体自重下的odb文件；

（4）、将上步骤计算得到的土体自重odb文件添加到initial中的预定义场中，用于平衡地应力；

（5）、将（2）中设置的两个荷载中的混凝土等其他构件的重力由0.01改为正常的9.8

（6）、提交计算，得到平衡地应力产生的位移后的结果，完成地应力平衡。
